ГЛАВА ПЕРВАЯ ВИНТОВКИ И АВТОМАТЫ


АВТОМАТ АН-94

В 1993 году на выставке вооружения, проходившей в расположении элитной Гвардейской Таманской дивизии под Москвой, был представлен таинственный новый автомат. Этот странный автомат был выставлен рядом с обычными автоматами АК-74 и ручными пулеметами РГ1К-74, стандартным стрелковым оружием дивизии. Новый автомат имел обозначение АСН, что, как впоследствии выяснилось, расшифровывалось как «автомат специальный Никонова».

Присутствовавшие на выставке солдаты не могли сообщить о новом оружии никаких дополнительных сведений, помимо тех основных характеристик, что были приведены на плакате. Однако вскоре после окончания выставки появилась новая информация относительно АСН, свидетельствующая, что это был опытный образец новой усовершенствованной штурмовой винтовки в прямом смысле этого слова. Но официальный статус автомата долгое время оставался тайной. Только в 1996 году Министерство обороны России развеяло эту тайну, объявив, что АСН прошел все войсковые испытания и официально принят на вооружение под обозначением «Автомат Никонова-94 (АН-94)», названный так в честь Геннадия Никонова, руководителя конструкторского бюро, создавшего новое оружие. Цифры «94» указывают на год, в котором автомат был принят на вооружение Российской армии с перспективой со временем сменить стрелковое оружие семейства АК-47/АКМ/АК-74.

По слухам, просачивающимся из России, «великий старик» российского стрелкового оружия Михаил Калашников отнесся к новому автомату враждебно, так как конструкторское бюро, возглавляемое его сыном, также соревновалось за честь разработать новое поколение российского автоматического стрелкового оружия. Тем не менее с течением времени стало ясно, что, несмотря на возражения Калашникова, новым стандартным оружием российской пехоты станет АН-94.

История создания АН-94 началась больше двадцати дет назад, когда на вооружение был принят новый автомат АК-74. В то время патрон 5,45x39 мм, под который был создан АК-74, явился молчаливым признанием советскими военными эффективности на близких и средних дистанциях пуль малого калибра с высокой начальной скоростью. Впервые это показал опыт боевого применения американской автоматической винтовки М16 AI под патрон 5,56x45 мм во время войны во Вьетнаме. Боенрипас для нового советского автомата был переделан из «промежуточного» патрона 7,62x39 мм образца 1943 года. Хотя убойная сила пули калибра 5,45 мм обеспечивала высокое поражающее действие (афганские моджахеды прозвали ее «отравленной пулей»), советские военные остались недовольны гем, как показал себя в боевой обстановке АК-74. Вероятно, именно тогда руководство Советской Армии пришло к заключению, что АК-74 знаменует собой конец автомата Калашникова. Дальнейшие усовершенствования базовой конструкции не могли ни к чему привести, и к началу нового столетия требовалось создать принципиально новый автомат.

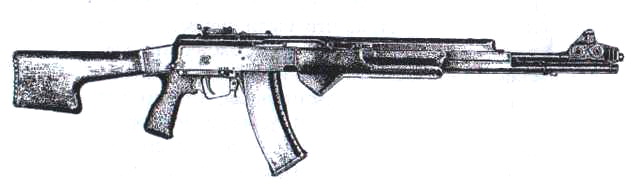

Автомат АСН калибра 5,45 мм. Этот образец 80-х годов был создан Г.X. Никоновым в рамках программы «Абакан». За ним последовали еще две разработки, АС и АСН. Последняя была завершена в 1987 году.


5,45-мм автомат АСН.


Основное требование к новому автомату заключалось в том, чтобы вероятность попадания (эффективность стрельбы) в полтора-два раза превышала соответствующий показатель АК-74. Также, судя по всему, военные решили, что для повышения вероятности попадания необходимо уменьшить силу отдачи. По иронии судьбы именно это соображение отчасти было причиной создания АК-74. Сила отдачи у автомата АК-74 уменьшена по сравнению с предыдущими моделями АК-47 и АКМ, созданными под старый патрон 7,62x39 мм, однако это объясняется в первую очередь боеприпасом уменьшенного калибра и в меньшей степени очень удачной конструкцией комбинированного пламегасителя – дульного тормоза, установленного на АК-74. Однако уменьшение силы отдачи было признано недостаточным, и начались работы по созданию нового автомата на основе самых передовых технологий, которому предстояло сменить все семейство стрелкового оружия Калашникова. В дополнение к увеличенной эффективности стрельбы и уменьшенной силе отдачи новый автомат должен был удовлетворять еще более строгим требованиям к надежности и безотказности.

Программа разработки нового автомата получила название «Абакан» в честь городка в Сибири, где находится полигон, на котором в основном проводились испытания представленных опытных образцов. Это послужило причиной того, что западные специалисты, впервые увидев новый АН-94 в руках солдат Российской армии, ошибочно назвали его «Абаканом». Еще больше путаницы получилось оттого, что российские военные использовали термин «Абакан» для обшего названия всех кандидатов, соревновавшихся за право стать новым советским автоматом. По словам Геннадия Никонова, создателя АН-94, все ведущие советские конструкторы стрелкового оружия представили на испытания свои разработки, и в ходе программы было испытано не меньше восьми различных автоматов. В итоге предпочтение было отдано автомату системы Никонова, вскоре принятому на вооружение под обозначением АН-94.

Любопытно, что в 1992 году обычно откровенный Михаил Калашников отказался высказаться по поводу автомата АСН, в то время проходившего испытания. По отзывам, он сказал: «На мой взгляд, я не имею права давать оценку новой конструкции». Далее Калашников заявил, что разработка его сына Виктора также принимает участие в программе «Абакан», чем и объясняется его сдержанность. Неразговорчивость Калашникова-старшего бесследно исчезла после того, как Виктор потерпел поражение. На людях Михаил Калашников воздерживался от резких замечаний, но по неофициальным сведениям, поступающим из России, он был взбешен тем, что его сын не одержал победу, и делал все возможное, чтобы изменить решение комиссии. Таким образом, становится очевидно, что автомат Калашникова-младшего оказался «проигравшим». Понятно, почему Калашников-старший возражает против принятия на вооружение АН-94. Разработка Виктора Калашникова до сих пор не была обнародована. На начало 1998 года АН-94 выпускался в небольшом количестве Акционерным обществом «Ижмаш». Этот автомат представляет собой полный отход от предшествующих советских и российских разработок. Можно сказать не кривя душой, что АН-94 является принципиально новой системой. Он обладает с АК-74 всего пятью взаимозаменяемыми узлами: магазином, петлей, на которой установлен складывающийся приклад, пистолетной рукояткой, планкой крепления оптического прицела и набором принадлежностей для чистки. Полномасштабное производство АН-94 сдерживается нехваткой средств и, возможно, политическим нажимом Михаила Калашникова, стремящегося протолкнуть вместо АН-94 автомат конструкции своего сына. Однако усилия Калашникова тщетны. По заявлению авторитетных российских источников, АН-94 со временем сменит на вооружении Российской армии оружие семейства АК. АН-94 можно считать ответом России на американскую усовершенствованную штурмовую винтовку – современное индивидуальное оружие пехотинца, и без ненужных наворотов американского аналога. Это становится очевидно, если сравнить характеристики АН-94 с характеристиками любого другого автомата в мире, как уже стоящего на вооружении, так и еще находящегося в стадии разработки.

Возможно, что среди проигравших испытания в Абакане – созданные на основе конструкции Калашникова автомат и пулемет под патрон 6x49 мм, демонстрировавшийся в середине 90-х годов Центральным научно-исследовательским институтом точного машиностроения (ЦНИИТочмаш) на различных международных выставках с целью заинтересовать иностранных предпринимателей идеей совместного производства. Возможно, неуспех оружия Калашникова объясняется тем, что по своим характеристикам оно не превосходит АН-94, к тому же для того, чтобы их достичь, требуется применение нового боеприпаса.

Хотя новая модификация автомата Калашникова обладает тем преимуществом, что практически не требуется переучивать солдат, знакомых с семейством АК, принятие ее на вооружение легло бы неподъемным бременем на промышленность по выпуску боеприпасов, и без того вынужденных иметь дело с тремя основными типами патронов для автоматов -и пулеметов общего назначения. Преимущество АН-94 по сравнению с новым автоматом Калашникова заключается в том, что он добивается равных и лучших характеристик, не увеличивая нагрузку на систему снабжения, поскольку использует уже имеющийся боеприпас, – и кроме того, по заявлениям российских военных, АН-94 гораздо надежнее оружия, предложенного Калашниковым. Кроме того, возможности и конструктивные особенности АН-94 указывают на то, что российское военное руководство пересмотрело свой взгляд на тактику современной пехоты. Подробнее об этом будет сказано ниже.

Технологические решения, примененные в АН-94, скорее всего стали еще одной причиной победы данного автомата над соперниками. В отличие от автомата Калашникова, АН-94 гораздо более современное оружие, при его производстве используются новейшие технологии. Приклад и цевье выполнены полностью из полимерных материалов, как и у автоматов серии АК-100, но на этом сходство заканчивается. То, что кажется газовой трубкой, размещенной под стволом, в действительности является жестко закрепленным направляющим рычагом, выходящим из ложа. В передней части этот рычаг оснащен хомутом, надетым на сборку «ствол – ствольная коробка», а в середине – специальная накладка, выполняющая две функции. В первую очередь она стабилизирует автомат при стрельбе в автоматическом режиме. Ствол и газовая трубка автоматического оружия во время стрельбы входят в резонанс, а накладка препятствует этому, таким образом повышая точность. Во-вторых, накладка не дает автомату выскальзывать из бойницы боевой машины пехоты. А газовая трубка АН-94 находится над стволом и закрыта ствольной накладкой и является очень короткой. Причина применения такой конструкции станет ясна, когда я опишу принцип действия автомата.

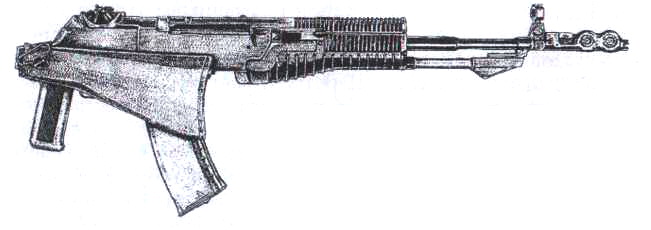

Вверху: АН-94 со сложенным прикладом.

Внизу: Хорошо заметно, что магазин автомата смещен вправо и установлен под небольшим углом.



Весь механизм АН-94 находится внутри ложа, называемого производителем «направляющим ложем». Объясняется такое название тем, что ствол и ствольная коробка объединены в один блок, перемещающийся взад-вперед по направляющим полозьям в ложе. Затворная рама с затвором установлена в ствольной коробке. АН-94 имеет два внутренних буфера: один в цевье и другой в задней части ствольной коробки. Буфер в цевье не только поглощает энергию удара, но и ускоряет обратное движение блока ствол – ствольная коробка, возвращающегося вперед после отхода назад под действием силы отдачи. Задний буфер дает дополнительное ускорение при движении вперед затворной рамы, а также не дает ствольной коробке при отдаче удариться задней частью о ложе. Магазин, взаимозаменяемый с магазинами автомата АК-74 и ручного пулемета РПК-74, смещен вправо и устанавливается под небольшим углом.

Одним из ключевых принципов работы автоматики АН-94 является так называемый «смещенный импульс свободного затвора» (СИСЗ). В основе его лежит то, что ствольная коробка вместе со стволом в момент отдачи движутся независимо от затворной рамы с затвором, хотя re перемещаются внутри ствольной коробки. Принцип СИСЗ станет ясен после упрощенного описания действия автоматики при короткой очереди в два выстрела.

При выстреле первого патрона ствол вместе со ствольной коробкой под действием силы отдачи начинает отходить назад, увлекая за собой затворную раму и сжимая передний буфер. В этот момент затвор по-прежнему запирает ствол. Когда пуля проходит мимо газоотводного отверстия, часть пороховых газов проходит в газовую трубку, перемещает затворную раму по ствольной коробке назад. При этом также происходит отпирание затвора и извлечение и выброс стреляной гильзы. Затворная рама смещается значительно быстрее ствола в сборе со ствольной коробкой и ударяет о задний буфер, который во взаимодействии с возвратной пружиной толкает затворную раму вперед, временно отключая спусковой механизм и извлекая из магазина новый патрон и досылая его в патронник. Как только затвор запирает патронник, спусковой механизм освобождается, и второй выстрел происходит прежде, чем ствольная коробка завершила движение назад. Таким образом, первые две пули вылетают из ствола в то время, когда ствольная коробка еще движется назад и не достигла заднего буфера. Темп стрельбы во время короткой очереди в два залпа составляет 1800 выстрелов в минуту. Как видно, принцип действия автоматики АН-94 основан как на отводе части пороховых газов, так и на свободном затворе. Хотя сложная, но надежная система СИСЗ – это еще не все, что обеспечивает уникальность АН-94, она является основным принципом, делающим возможным переменный темп стрельбы. А это, в свою очередь, обеспечивает существенное превосходство АН-94 по сравнению со всеми выпускающимися в настоящее время автоматами.

Принцип действия автоматики АН-94 не имеет ничего подобного во всем мире. В полностью автоматическом режиме первые две пули покидают ствол АН-94 с «высоким» темпом стрельбы 1800 выстрелов в минуту – настолько быстро, что автомат еще не успевает дернуться назад в руках стрелка. Таким образом вероятность попадания увеличивается на всей дальности прицельной стрельбы. Но как только первые две пули отправятся к цели, АН-94 автоматически уменьшает темп стрельбы до 600 выстрелов в минуту. После того как спусковой крючок будет отпущен, механизм вернется в режим двух выстрелов один за другим с темпом стрельбы 1800 выстрелов в минуту.

Сказать, что АН-94 отличается от всех остальных систем стрелкового оружия, выпускающихся в настоящее время в мире, значит не сказать ничего. Автомат не только обладает уникальными возможностями; для достижения этих возможностей используются уникальные методы.

Работу автоматики АН-94 лучше всего понять в контексте цикла операции стрелкового оружия. Трудно описывать механизм, не ознакомившись с ним; техническое описание действия АН-94 основывается исключительно на данных, предоставленных мне производителем, и зависит от того, как я их интерпретировал. Когда в мои руки попадет настоящий автомат АН-94 и я смогу его подробно изучить (если такое произойдет), возможно, нижеследующий раздел придется пересмотреть. Из соображений экономии места приводится описание только полностью автоматического цикла АН-94, дающего представление обо всех уникальных особенностях этого автомата.

Стрельба из АН-94

Для того чтобы выстрелить из автомата, отдельный предохранитель устанавливается в положение «О» («огонь»), а переводчик огня в положение «АВ» («автоматический»). Это переводит шептало в соприкосновение с одним плечом коромысла.

Подача патрона и досылка в патронник

Стрелок отводит рукоятку затвора назад. При этом механизм, состоящий из шкива с тросиком, извлекает патрон из магазина и помещает его на одной линии с затвором. Эта операция происходит каждый раз, когда затворная рама отходит назад. По сути дела, это первая половина процесса заряжания. Тросик также ограничивает смещение затворной рамы назад, не позволяя ей выйти за пределы магазина. После того как рукоятка затвора будет отпущена, под действием возвратной пружины и заднего буфера затворная рама вернется вперед, досылая патрон в патронник. Как видно, процесс заряжания состоит из двух стадий, но рукоятку затвора отводить назад требуется только один раз.

Выстрел, первый патрон

Нажатие на спусковой крючок поворачивает коромысло на оси, освобождая спусковой механизм, который в свою очередь освобождает ударник. Происходит выстрел.

Отпирание затвора, первый патрон

Под действием силы отдачи ствол и ствольная коробка в сборе (огневой блок) смешается назад по направляющим полозьям в ложе, начиная сжимать передний буфер. Пуля проходит мимо газоотводного отверстия, выпуская часть газов- в газовую трубку. Газы давят на газовый поршень и перемещают затворную раму назад относительно движущейся ствольной коробки. Затвор, закрепленный в затворной раме выступами, поворачивается и отходит назад, отпирая патронник. И опять следует отметить, что при этом блок ствола со ствольной коробкой продолжает двигаться назад.

Извлечение стреляной гильзы, первый патрон

Затвор, продолжая двигаться назад, вытаскивает стреляную гильзу из патронника.

Выброс стреляной гильзы, первый патрон

Как только стреляная гильза полностью выходит из патронника, она выбрасывается из автомата через эжекционное отверстие.

Второй патрон: подача, досылка и запирание ствола

Как только затворная рама и ударник отходят в крайнее заднее положение, под действием возвратной пружины и сжатого буфера они начинают обратное движение, завершая процесс подачи и досылки патрона и запирания ствола для следующего выстрела с высоким темпом стрельбы. Ствол вместе со ствольной коробкой по-прежнему движутся назад. Поскольку в этот момент они оказываются смешены назад больше, чем в момент первого выстрела, второму патрону приходится проделывать меньший путь от магазина до патронника, что помогает добиться темпа стрельбы 1800 выстрелов в минуту. Далее, этому процессу способствует «предварительная подача» новою патрона при движении затворной рамы назад. Пока ствол со ствольной коробкой движутся назад, спусковой механизм остается временно бездействующим, а курок освобождается, чтобы произвести второй выстрел. На момент написания книги мне было неизвестно, смешается ли ударник вперед вслед за затвором, или же его освобождает спусковой механизм после того, как затвор запер патронник. Так или иначе, второй выстрел происходит в тот момент, когда ствол вместе со ствольной коробкой все еще движутся назад. На этом цикл с высоким темпом стрельбы завершается.

Третий патрон, низкий темп стрельбы

Под воздействием пороховых газов от второго патрона затворная рама с затвором снова начинают движение назад. Спусковой механизм удерживается коромыслом. Шептало и коромысло возвращаются в исходное положение. Задний буфер и возвратная пружина снова посылают затворную раму вперед, досылая предварительно поданный патрон в патронник. Ствол со ствольной коробкой под действием буферов и возвратной пружины движется вперед. Шептало движется вперед вместе со ствольной коробкой и после того, как третий патрон дослан в патронник и затвор запер ствол, освобождает курок и производит выстрел. Дальнейшие подробности о действии автоматики АН-94 производителем не раскрываются.

Представители российского завода «Ижмаш», осуществляющего выпуск АН-94, утверждают, что вероятность попадания с первого выстрела, как показали испытания в боевых частях, у АН-94 в 1,5-1,7 раза выше, чем у АК-74. Российские источники также заверяют, что эффективность АН-94 в целом вдвое выше, чем у АК-74, и на 50 процентов больше, чем у М16. Правда, неясно, какая винтовка M16 имеется в виду – М16 А1 или M16 А2; M16 А2 обладает существенными усовершенствованиями по сравнению со своей предшественницей и, соответственно, лучшими характеристиками. Так или иначе, несомненно, что АН-94 удовлетворяет требованиям, поставленным российским военным руководством.

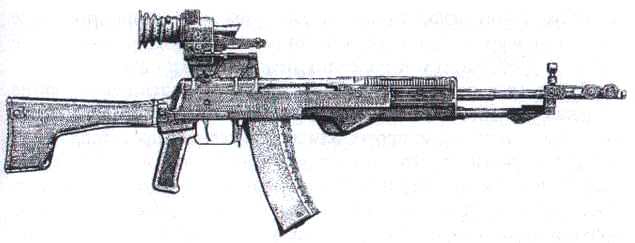

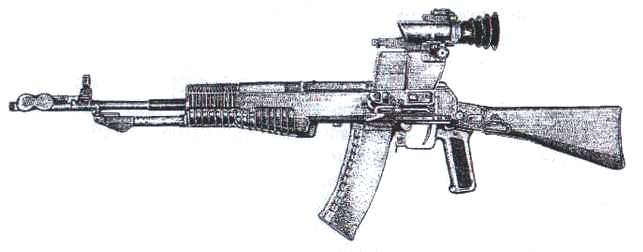

Автомат АН-94, оснащенный оптическим прицелом.


Автомат АН-94 может оснащаться оптическим прицелом – хорошо знакомым 4-кратным оптическим прицелом IЛ29, в течение многих лет использовавшимся на АК-74, РПК-74 и ПКМ. Открытый прицел АН-94 принципиально отличается от прицела автоматов Калашникова. Он представляет собой регулируемое «колесико», слегка отклоненное вправо от горизонтали, с отверстиями для разных углов возвышения при стрельбе на различные дистанции. Согласно российским источникам, прицел АН-94 градуирован до 1000 метров, но на момент написания этой книги шаг регулировки прицела оставался неизвестным. Под большим вопросом также остается, какие точность и убойную силу будут иметь на такой дистанции пули 7Н6 весом 3,40 грамма и 7Н10 весом 3,59 грамма. По своей конструкции диоптрический целик «перекошенный барабан» аналогичен тем, что используются в штурмовой винтовке «Хеклер и Кох» и других. По-видимому, каждое разноудаленное от оси вращения отверстие имеет маркировку, соответствующую дистанции стрельбы. Стрелок практически мгновенно поворачивает прицел на нужное значение, при этом его рука может быть в перчатке или рукавице. Недостатком этой системы является невозможность точно регулировать угол возвышения, как это делается у прицела автоматической винтовки М 16 А2; но все же прицел АН-94 вполне удовлетворяет требованиям, предъявляемым к прицелу современного автомата. Поправка на боковой ветер осуществляется смещением мушки вбок.

Помимо оптических прицелов, которым оснащаются другие системы российского стрелкового оружия, на АН-94 может быть установлен 40-мм подствольный гранатомет ГП-25/ГП-30. Штык-нож АН-94 мало отличается от предыдущих разработок; однако те образцы, которые были продемонстрированы, не имеют пилки, а лезвие суживается к концу. Штык-ножом к автомату АН-94 по-прежнему можно перерезать проволоку. Однако в отличие от предыдущих моделей он устанавливается не под стволом, а сбоку.

По всей видимости, АН-94 отражает изменения, произошедшие во взглядах российского военного руководства на тактические задачи пехоты. (Российские источники неофициально подтверждают этот факт в личных беседах, но до сих пор никаких официальных заявлений не было, поэтому я вставил в текст фразу «по всей видимости».)

Это утверждение подкрепляется несколькими особенностями АН-94. Возможность вести огонь короткими очередями с высоким темпом стрельбы и упор на точность стрельбы неоспоримо свидетельствуют о том, что идея аккуратной прицельной стрельбы нашла поддержку в российском военном руководстве. Во всех автоматах семейства АК основной упор делался на возможность ведения автоматического огня, поскольку в конце 40-х годов, во время разработки АК, принцип массированного автоматического огня доминировал в тактических взглядах советского военного руководства на использование пехоты. Точный прицельный огонь считался вторичной задачей. Регулируемый достаточно сложный диоптрический прицел АН-94 явно указывает на перемены в российском подходе к массовому стрелковому оружию. В отличие от зачаточной гривки с прорезью оружия семейства АК прицел АН-94, как было описано выше, имеет гораздо более сложную конструкцию. Наконец, возможность дать короткую очередь из двух выстрелов с темпом стрельбы 1800 выстрелов в минуту рассчитана специально на то, чтобы повысить вероятность попадания в цель и увеличить прицельную дальность стрельбы. Все это является прямой противоположностью массированного автоматического огня, при котором результат достигался в первую очередь за счет большого количества пуль, выпушенных в цель.

Согласно российским источникам, АН-94 разбирается «обычными методами», однако, как утверждается, надежность значительно возросла даже по сравнению с последними модификациями оружия семейства АК вследствие уже упоминавшегося широкого использования современных материалов и технологических процессов. Трудно представить себе, как можно повысить надежность автомата Калашникова, учитывая его общеизвестную неприхотливость, однако российские оружейники утверждают, что среднее количество выстрелов до первого отказа у АН-94 составляет 40 000, что на 150 процентов выше, чем у АК-74!

Суммируя вышесказанное, можно сказать, что Геннадий Никонов, по-видимому, разработал современную замену почтенному ветерану, семейству АК, которое почти пятьдесят лет доминировало не только на советском и позднее российском, но и на мировом рынке стрелкового оружия. Были и другие примечательные системы оружия, но ни одна из них не может сравниться с АК ни по количеству выпущенных экземпляров, ни по техническим характеристикам, ни по следу, оставленному в истории. С rex пор как в 1949 году появился АК-47, в мире было выпущено около 50 миллионов образцов стрелкового оружия семейства Калашникова. АК участвовал практически во всех военных конфликтах начиная с 50-х годов. В ограниченных количествах эти автоматы даже использовались Вооруженными силами США. Семейство автоматов Калашникова продолжает жизнь в виде серии АК-100, которая будет описана в отдельном разделе. Последние модификации АК предлагаются не только под стандартные советские боеприпасы, но и под патрон стандарта НАТО. Так что АН-94 никогда полностью не вытеснит своего предшественника – по крайней мере, в ближайшее время это точно не произойдет. Русские поступили мудро, начав внедрять новую систему стрелкового вооружения, когда предыдущая система еще не исчерпала полностью своих возможностей. Для того чтобы полностью заменить имеющиеся в арсеналах Российской армии автоматы семейства АК, потребуется много лет, так что автомат Калашникова будет нести службу и в начале XXI века.


ХАРАКТЕРИСТИКИ АН-94

Калибр 5,45x39 мм

Принцип действия автоматики отвод газов, выбор режимов огня

Вес 3,8 кг

Длина,

с разложенным прикладом 943 мм

со сложенным прикладом 728 мм

Длина ствола 405 мм

Прицельная дальность 600 м

Темп стрельбы 1800 и 600 выстрелов в минуту

Емкость магазина 30 и 45 патронов

Прицельное устройство мушка; прицел диоптрический, регулируемый
