«Стурджеон»

Страна: США

Страна-производитель: США Класс корабля: ПЛ Тип: STURGEON (АПЛ) В строю: 8

Название и номер корабля: POGY (SSN 647), HAWKBILL (SSN 666), TREPANG (SSN 674), BILLFISH (SSN 676), WILLIAM Н BATES (экс-Redfish) (SSN 680), BATFISH (SSN 681), PARCHE (SSN 683), L MENDEL RIVERS (SSN 686)

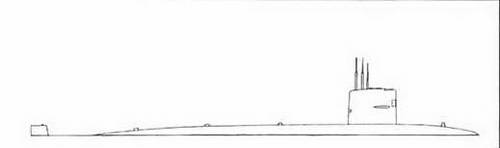

Отличительные признаки:

• Луковицеобразный наружный корпус с необычно высокой рубкой, расположенной достаточно далеко впереди.

• Рубка с вертикальными передним и задним краями и сходится на конус к переднему и заднему краю.

• Тонкие горизонтальные рули, установленные на рубке, расположены приблизительно по центру ее высоты. Горизонтальные рули имеют явную крылообразную стреловидную форму.

• Корпус скатывается вниз только далеко за килем.

• Большой руль с немного скошенным передним краем расположен на корме. Примечание 1. Высота рубки над палубой - 6,25 м.

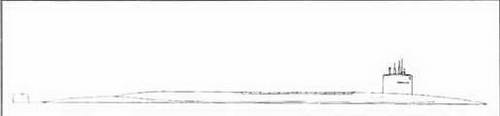

Примечание 2. Горизонтальные рули, установленные на рубке, принимают вертикальное положение для пролома льда при всплытии. Примечание 3. АПЛ SSN 680-683 и 686 на 3 м длиннее, чем остальные лодки данного типа, что позволяет разместить на них ГАС BQS-5.

Водоизмещение стандартное, т: 4460.

Подводное водоизмещение, т: 4960 (7800 Parche со специальным оборудованием для проведения глубоководных операций). Длина, м: 92,1 (Parche на 30 длиннее). Ширина, м: 9,7. Осадка, м: 8,8.

Скорость, узлы: 15 надводная; 30 подводная.

Ракетное вооружение: КР МБ - GDC/Hughes Tomahawk (TLAM-N). ПКР - GDC/ Hughes Tomahawk (TASM). McDonnell Douglas Harpoon. Торпедное вооружение: 4 ТА Mk 63 калибра 533 мм; торпеды Gould Mk 48. Ложные цели: торпедная ложная цель Emerson Electric Mk 2.

РЛС:

Обнаружения НЦ/Навигациоиная/Управления огнем - Sperry BPS-15 или Raytheon BPS-14.

ГАС: IBM BQQ-5 (SSN 680 и далее) или Raytheon BQQ-2. EDO BQS-8 или Raytheon BQS-14A (обнаружение льдин). Raytheon B0S-13. Буксируемая решетка BQR-15.

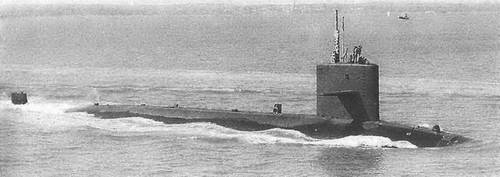

«Л.МЕНДЕЛ РИВЕРС»
