«Трафальгар»

Страна: Великобритания Страна-производитель: Великобритания Класс корабля: ПЛ Тип: TRAFALGAR (ДПЛ) В строю: 7

Название и номер корабля: TRAFALGAR (S 107), TURBULENT (S 87), TIRELESS (S 88), TORBAY (S 90), TRENCHANT (S 91), TALENT (S 92), TRIUMPH (S 93)

Отличительные признаки:

• Длинный низкий корпус с почти одинаковыми скатами в носовой и кормовой оконечности наружного корпуса.

• Закругленная обшивка верхней части корпуса.

• Убирающиеся рули глубины, установленные впереди на корпусе.

• Выступающий тонкий обтекатель ГАС расположен на обшивке перед рубкой.

• Рубка расположена немного впереди мидель-шпангоута. Она имеет вертикальную переднюю и заднюю стенки и сходится конусом к заднему краю.

• В кормовой части корпуса расположен большой руль с плоским верхом и скошенной передней кромкой.

Примечание 1. На корабле «TURBULENT» в кормовой части корпуса есть небольшой «горб», в котором размещается маленькая лебедка. Примечание 2. Наружный корпус и наружные поверхности покрыты специальным покрытием снижающим шумы.

Примечание 3. Рубка упрочена для проведения операций подо льдом.

Надводное водоизмещение, т: 4740. Подводное водоизмещение, т: 5208. Длина, м: 85,4. Ширина, м: 9.8. Осадка, м: 9.5.

Скорость, узлы: 32 подводная.

Ракетное вооружение: КР МБ - Hughes Tomahawk Block III устанавливаются с 1998 г. ПКР - McDonnell Douglas UGM-84B Sub-Harpoon Block 1С. Торпедное вооружение: 5 носовых ТА калибра 533 мм; торпеды Marconi Spearfish/Marconi Tigerfish Mk 24 Mod 2.

Ложные цели: 2 ПУ SSE Mk 8 для постановки торпедных ложных целей. РЛС:

Навигационная - Kelvin Hughes Тип 1007.

ГАС: ВАе Тип 2007 АС или Marconi 2072; на корпусе. Plessey Тип 2020 или Marconi/Plessey 2074; на корпусе. Буксируемая решетка GEC Avionics Тип 2026 или Ferranti Тип 2046. Thomson-Sintra Тип 2019 PARIS или THORN EMI 2082. Marconi Тип 2077.

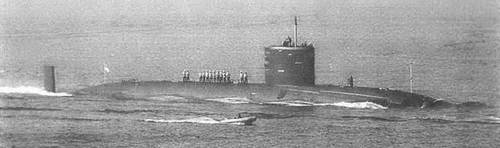

«ТРЕНЧАНТ»
