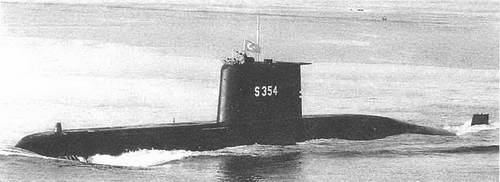

Проект 209 (типы 1100-1500)

• Передний и задний края обтекателя рубки перпендикулярны корпусу.

• Едва заметен руль, расположенный прямо за кормой.

• ПЛ типов 1300/1400/1500 и южно-корейский тип 1200 отличаются более обтекаемой формой корпуса без приподнятости вокруг обтекателя рубки.

Примечание. Данные ПЛ представляют собой однокорпусные конструкции с двумя балластными, а также кормовыми и носовыми дифферентными цистернами.

Надводное водоизмещение, т: 980 (для типа ATILAY, состоящего на вооружении в Турции); 1100 (для ПЛ Греции и Республики Кореи); 1180 (для ПЛ Колумбии); 1185 (для ПЛ Перу); 1248 (для ПЛ Аргентины); 1260 (для ПЛ Бразилии и Чили); 1285 (для ПЛ Эквадора. Индонезии и Венесуэлы); 1454 (для типа PREVEZE, состоящего на вооружении в Турции); 1660 (для ПЛ Индии). Подводное водоизмещение, т: 1185 (для типа ATILAY, состоящего на вооружении в Турции); 1285 (для ПЛ Колумбии, Греции и Республики Кореи); .1290 (для ПЛ Перу); 1390 (для ПЛ Чили, Эквадора и Индонезии); 1440 (для ПЛ Аргентины и Бразилии); 1585 (для типа PREVEZE, состоящего на вооружении в Турции); 1600 (для ПЛ Венесуэлы); 1850 (для ПЛ Индии). Длина, м: 55,9 (для ПЛ Аргентины, Колумбии, Греции); 183,7 (56), (для ПЛ Южной Кореи и Перу); 59,5 (для ПЛ Чили, Эквадора, Индонезии); 6.1 (для ПЛ Бразилии и Венесуэлы); 61,2 (для типа Atilay, состоящего на вооружении е Турции); 62 (дли типа Preveze, состоящего на вооружении в Турции); 64,4 (для ПЛ Индии). Ширина, м: 6,3 (для ПЛ Аргентины, Колумбии и Эквадора); 6,2 (для ПЛ Чили, Греции, Бразилии, Индонезии, Республики Кореи, Перу. Турции (для обоих типов), Венесуэла); 16,5 (для ПЛ Индии). Осадка, м: 5,5; б (для ПЛ Индии). Скорость, узлы: 11 надводная; 21,5 подводная.

Ракеты: Sub-Harpoon компании McDonnell Douglas (только на турецких и греческих субмаринах типов Preveze).

Торпеды: в носовой части смонтировано 8 ТА калибра 533 мм; торпеды для поражения специальных целей SUT 4 Mod 1 компании AEG (на ПЛ Аргентины,Чили, Колумбии Эквадора, Индии, Венесуэлы, типа Atilay, состоящем на вооружении в Турции); Mod 0, (на ПЛ Греции и Индонезии). Мк 24 Tigerfish Mod 1/2 компании Marconi (на ПЛ Бразилии, Венесуэлы, типа Preveze. состоящем на вооружении в Турции); SLIT Mod 2 компании System Technik Nord (STN), (на ПЛ Республики Кореи); Whitehead A1S4 (на ПЛ Перу).

РЛО

Обзорная НЦ - Calypso ll/lll компании Thomson-CSF (на всех, кроме типа Atilay, состоящего на вооружении в Турции). S 63В, (Turkey, «АШау» class) и Scanter Mil компании Terma (на ПЛ Венесуэлы).

ГАС: CSU 83-90 (DBQS-21) компании Atlas Elektronik (на греческих ПЛ S 110-113); CSU 83/1 (на ПЛ Бразилии. Индии, Республики Кореи, типа Preveze, состоящем на вооружении в Турции); PRS-3-4 (пассивный метод измерения дальности) компании Atlas Elektronik; смонтированные на корпусе CSU 3-4 компании Atlas Elektronik (на ПЛ Аргентины, Чили, Колумбии. Эквадора, Греции (S 116-119), Перу, Венесуэлы, типа Atilay, состоящих на вооружении в Турции); CSU 3-2 (на ПЛ Колумбии и Индонезии); буксируемая антенна TAS-3 компании Atlas Elektronik (на ПЛ типа Preveze, состоящих на вооружении в Турции); DUUX 2 компании Thomson Sintra (на ПЛ Аргентины, Эквадора, Греции, Перу, Венесуэлы); DUUX 5 (на ПЛ Индии). DUUG 1 D (на ПЛ Аргентины).
