Проект 206

Страна: Германия, Индонезия. Страна-производитель: Германия Класс корабля: ПЛ Тип корабля: TYPE 206 (ДПЛ) В строю: 5 Индонезии*

*Для передачи в Индонезию из Германии. Эти передачи могут и не завершиться из-за экономического кризиса. в состоянии которого пребывает Азиатский регион.

Название и номер корабля: NAGARANGSANG (экс-U 13) (403). NAGABANDA (экс-

U 14) (404) BRAMASTRA (экс-U 19) (405), CUNDAMANI (экс-1) 21) (406), ALUG0R0

(экс-U 20) (407)

Тип корабля: TYPE 206А

В строю: 12

Название и номер корабля: U 15 (S 194). U 16 (S 195), U 17 (S 196). U 18 (5 197), U 22 (S 171), U 23 (S 172). U 24 (S 173), U 25 (S 174), U 26 (S 175). U 28 (S 177), U 29 (S 178), U 30 (S 179)

Отличительные признаки:

• Сужающаяся книзу вплоть до узкой надстройки характерная луковицеобразная носовая часть.

• Громоздкая рубка неправильной формы характеризуется вертикальной передней и округлой верхней частями. В кормовой части рубки имеется уступ, а ее задний отлогий край переходит в надстройку.

• Надстройка имеет покатый верх, лишь небольшая ее часть за рубкой, видна из-под воды.

• Установленные в носовой части горизонтальные рули не видны.

Примечание 1. Субмарины типа Type 206А немного отличаются по форме надстройки от Туре 206.

Примечание 2. Необычные стеклопластиковые минные контейнеры закреплены по обоим бортам корпуса перед обтекателем рубки. Надводное водоизмещение, т: 450. Подводное водоизмещение, т: 498. Длина, м: 48,6. Ширина, м: 4,6. Осадка, м: 4,5.

Скорость, узлы: 10 надводная, 17 подводная.

Дальность хода, мили: 4500 при скорости 5 узлов на поверхности.

Торпеды: 8 ТА калибра 533 мм. Торпеды DM 2АЗ компании STN Atlas (на ПЛ

Германии), DM 2А1 компании AEG (на ПЛ Индонезии).

Мины: помимо нормального торпедного и ракетного вооружения на корпусе

ПЛ по обоим бортам установлены стеклопластиковые контейнеры по 12 мин каждый.

РЛС:

Обнаружения НЦ - Calypso II компании Thomson-CSF.

ГАС: DUUX 2 компании Thomson-Sintra; 410 А4 компании Atlas Elektronik (на ПЛ типа Туре 206); DBQS-2D компании Atlas Elektronik (на ПЛ типа Type 206А).

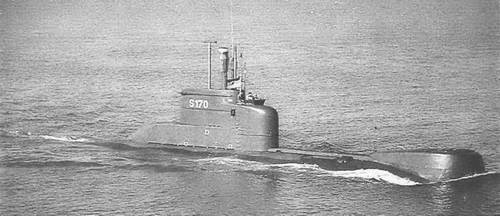

U 21
