«Циклон»

Страна: США

Страна-производитель: США Класс корабля: патрульный корабль Тип: CYCLONE (фрегат) В строю: 13

Название и номер корабля: CYCLONE (PC 1),TEMPEST (PC 2), HURRICANE (PC 3), MONSOON (PC 4), TYPHOON (PC 5), SIROCCO (PC 6), SQUALL (PC 7), ZEPHYR (PC 8), CHINOOK (PC 9), FIREBOLT (PC 10), WHIRLWIND (PC 11), THUNDERBOLT (PC 12),SHAMAL (PC 13)-(PC 14)

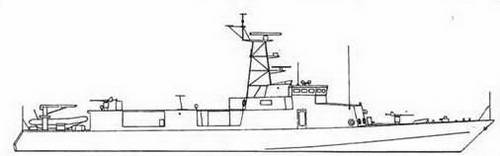

Отличительные признаки:

• Короткий бак с покатой передней частью до надстройки.

• АУ калибра 25 мм (положение «А»).

• Приподнятый мостик расположен достаточно далеко за носовой частью.

• Главная палуба проходит от форштевня до кормы.

• Надстройка разделена на 3 секции; верхние части каждой секции связаны друг с другом трапами.

• На кормовой оконечности мостика расположена большая решетчатая грот-мачта, несущая антенну радара обнаружения НЦ RASCAR.

• 25-мм АУ расположены сверху за секцией надстройки (положение «X»). Примечание. Конструкция основана на дизайне корабля типа Vosper Thornycroft Ramadan, модифицированном в соответствии с требованиями ВМС США.

Водоизмещение при полной нагрузке, т: 334. Длина, м: 51,9. Ширина, м: 7,9. Осадка, м: 2,4. Скорость, узлы: 35.

Дальность хода, мили: 2500 при скорости 12 узлов.

Ракетное вооружение: 1 б-зарядная ПУ ПКР Stinger.

Пушечное вооружение: 2 25-мм АУ Мк 38; 1 25-мм/87 АУ Bushmaster Мк 96 (на

корме); 2 12,7-мм пулемета; 2 40-мм гранатомета Мк 19 (взаимозаменяемы с

пулеметами).

Ложные цели: 2 б-ствольные ПУ дипольных отражателей Мк 52. Wallop Super Barricade Мк 3 на PC 7 для испытаний.

рлс

Обнаружения НЦ - Sperry RASCAR. Навигационная - Raytheon SPS-64(V)9. ГАС: Wesmar; на корпусе.

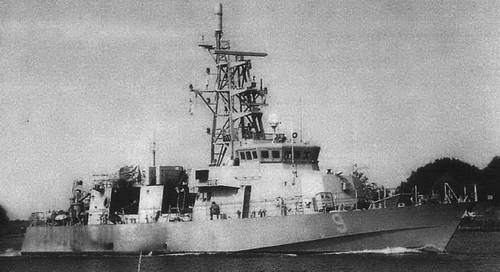

«ЧИНУК»
