«Хугин»

Страна: Швеция

Страна-производитель: Норвегия

Класс корабля: патрульный корабль Тип корабля: HU6IN/KAPAREN (PCFG) В строю: 12

Название и номер корабля: HUGIN (Р 151), MUNIN (Р152), MODE (Р 154), VIDAR (Р 156), KAPAREN (Р 159), VAKTAREN (Р 160), SNAPPHANEN (Р 161), SPEJAREN (Р 162), STYRBJORN (Р 163), STARK0DDER (Р 164), T0RD0N (Р 165), TIRFING (Р 166)

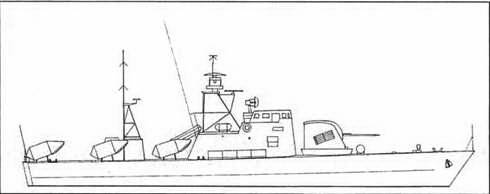

Отличительные признаки:

• Длинный бак с АУ калибра 57 мм/70 (в положении «А»).

• Длинная, скругленная надстройка у мидель-шпангоута.

• Короткая, трехногая грот-мачта позади мостика.

• Антенна РЛС обнаружения НЦ смонтирована на грот-мачте.

• В задней части мостика установлена антенна РЛС управления огнем 9LV 200.

• Направленные вперед ПУ ПКР на корме по обоим бортам, склонены за борт.

• Короткая кормовая мачта с полой мачтой наверху.

• Минные рельсы протянулись от задней части мостика до кормы (не могут использоваться в случае установленных ПУ ПКР.

Примечание. Корабль Норвегии типа Hauk походит на корабли типа Hugin/ Kaparen (см. отдельно).

Водоизмещение при полной нагрузке, т: 150 (170 после модернизации). Длина, м: 36,5. Ширина, м: 6,3. Осадка, м: 1,7. Скорость, узлы: 36.

Ракеты: 6 ПУ ПКР Penguin Mk 2 компании Kongsberg. Пушечное вооружение: 1 АУ Mk I калибра 57 мм/70 компании Bofors. Установка пуска осветительных ракет калибра 57 мм по обоим сторонам АУ. Противолодочные минометы: 4 9-стеольных миномета компании SAAB. Глубинные бомбы: 2 бомбодержателя

рлс

Обнаружения НЦ - РЛС Skanter 16 Mk 009.

Управления огнем - РЛС 9LV 200 Мк2 компании Philips.

ГАС: ГАС SA 950 компании Simrad (у кораблей Р159-166) или ГАС SQтрехмерных

SF; смонтированы на корпусе. ГАС ST 570 ГАС изменяемой глубиной погружения

компании Simrad (у кораблей Р 159-166).

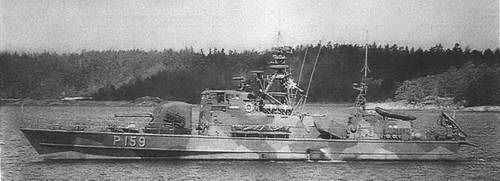

«КАПАРЕН»
