«Решеф»

Страна: Чили, Израиль, ЮАР Страна-производитель: Израиль Класс корабля: патрульный корабль

Тип корабля: RESHEF (SAAR 4), (CASMA, WARRIOR, (экс-MINISTER)) (PCFG)

В строю: 4 Чили (типа Casma), 4 Израиль (типа Reshef), 5 + 3 в резерве ЮАР (типа

Warrior, экс-Minister)

ЧИЛИ

Название и номер корабля:

CASMA (экс-ROMAH) (LM 30), CHIPANA (экс-KESHET) (LM 31), ANGAMOS (экс-RESHEF)

(LM 34), PAPUDO (экс-TARSHISH) (LM 35)

ИЗРАИЛЬ

Название и номер корабля:

NITSHON, ATSMOUT, MOLEDT, KOMEMIUT

ЮАР

Название и номер корабля:

SHAKA (экс-Р W BOTHA) (Р 1562), ADAM КОК (экс-FREDERIC CRESWELL) (Р1563), SEKHUKUNE (экс-AМ FOUCHE) (Р 1564), ISAAK DYOBHA (экс-FRANS ERASMUS) (Р 1565), RENE SETHREN (экс-OSWALD PIROW) (Р 1566), GALESHEWE (экс-HENDRIK MENTZ) (Р 1567), JOB MASEKO (экс-KOBIE COETSEE) (Р 1568), MAKHANDA (экс-MAGNUSMALAN)(P1569)

Отличительные признаки:

• Низкий, скругленный корпус, низкие надводные борта.

• АУ ближнего действия (в положении «А») с хорошо заметным куполом (у кораблей Израиля). 76-мм АУ перед мостиком у кораблей Чили и ЮАР.

• Короткая надстройка ближе к носу от середины корабля.

• Массивная составная решетчатая грот-мачта в задней части надстройки.

• На грот-мачте смонтирована антенной РЛС обнаружения ВНЦ.

• ПУ ПКР Harpoon и Gabriel в различных комбинациях позади надстройки и перед кормовой пушкой (у кораблей Израиля). ПУ ПКР Gabriel/Skerpioen у кораблей Чили и ЮАР.

• 76-мм АУ (в положении «Y»).

Примечание 1. Легко спутать с кораблями типа Saar 4.5. Модернизированный корабль типа Nirit с последующим преобразованием до типа Saar 4.5. Последний представитель такого преобразования - корабль Yaffo, который должен был быть готов в июле 1998 г.

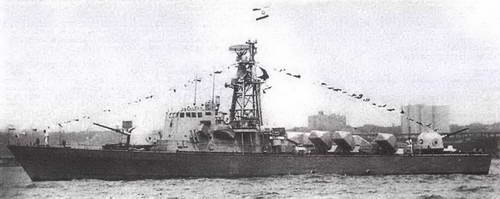

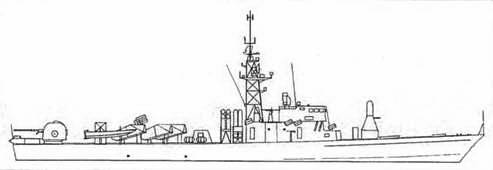

Примечание 2. На фотографии и на графике корабли имеют некоторые различия в вооружении вследствие различия модификаций.

Водоизмещение при полной нагрузке, т: 450 (у кораблей Чили и Израиля).

430 (у кораблей ЮАР).

Длина, м: 58,0. (62,2 у кораблей ЮАР).

Ширина, м: 7,8.

Осадка, м: 2,4.

Скорость, узлы: 32.

Дальность хода, мили: 4000 при 17,5 узлах.

Ракеты: сдвоенные или счетверенные ПУ ПКР Harpoon компании McDonnell Douglas; 4 или 6 ПУ ПКР GabrielII компании IAI (у кораблей Израиля). 4 ПУ ПКР Gabriel I или II (у кораблей Чили). 8 ПУ ПКР Skerpioen (построенные по лицензии Gabriel II) (у кораблей ЮАР).

Пушечное вооружение: 1 или 2 АУ Compact калибра 76 мм/62 компании ОТО Melara; 2 АУ калибра 20 мм компании Oerlikon; 1 АУ ближнего действия Vulcan Phalanx компании GE/GD; 2 пулемета калибра 12,7 мм (у кораблей Израиля).

«РЕШЕФ»

2 АУ Compact калибра 76 мм/62 компании ОТО Melara (у кораблей Чили и ЮАР). 2 АУ калибра 20 мм компании Oerlikon (у кораблей Чили). На одном из кораблей ЮАР, возможно, установлена 1 двуствольная АУ Vektor калибра 35 мм вместо 176 мм АУ для проведения испытаний в 1998 г., а также АУ дальнего действия Мк 1 калибра 20 мм и 2 пулемета калибра 12,7 мм (у кораблей ЮАР). Ложные цели: 145-ствольная, 4 или б 24-ствольных, 4 одиночные ПУ дипольных отражателей (у кораблей Израиля). 4 установки пуска ложных целей LRCR компании Rafael (у кораблей Чили). 4 ПУ дипольных отражателей ACDC (у кораблей ЮАР).

РЛС

Обнаружения ВНЦ - TH-D 1040 Neptune компании Thomson-CFS (у кораблей Чили и Израиля). EL/M 2208 компании Elta (у кораблей ЮАР). Навигационные - 20Х компании Raytheon (у кораблей Чили). Управления огнем - Selenia Orion RTN 10Х или Elta M-2221 (у некоторых кораблей Чили).

ГАС: ГАС EDO 780; ГАС переменной глубины погружения; устанавливается на некоторые корабли Израиля.
