«Улсэн»


Страна: Республика Корея Производитель: Республика Корея Класс корабля: фрегат Тип корабля: UlSAN (FFG) В строю: 9

Название и номер корабля: ULSAN (FF 951), SEOUL (FF 952), CHUNG NAM (FF 953), MASAN (FF 955), KYONG BUK (FF 956), CHON NAM (FF 957), CHE JU (FF 958), BUSAN (FF 959), CHUNG JU (FF 961)

Отличительные признаки:

• Высокий нос с широкой неразделенной до самой кормы палубой.

• 76-мм АУ (положение «В»).

• Высокая надстройка в передней части палубы, неразрывно понижающаяся к корме.

• Одна наклонная дымовая труба, чуть сдвинутая к корме от середины корабля.

• Большая пирамидальная мачта с установленным на ней кожухом антенны на задней стороне мостика.

• Узкая закрытая вторая мачта с размещенной на ней антенной РЛС обнаружения ВНЦ DA05.

• Позади дымовой трубы расположены под углом сдвоенные ПУ ПКР Harpoon.

• 76-мм АУ (положение «Y»).

Примечание. Первые пять кораблей одинаковые, за исключением того, что на Kyong Buk четыре 30-мм АУ Emerson Electric заменены на три 40-мм АУ Breda. Последние четыре корабля оснащены составной пушечной платформой.

Водоизмещение при полной нагрузке, т: 2180 (2300 для FF 957 и последующих). Длина, м: 102. Ширина, м: 11,5. Осадка, м: 3,5. Скорость, узлы: 34.

Дальность хода, мили: 4000 при 15 узлах. Ракеты: 2 счетверенные ПУ ПКР McDonnell Douglas Harpoon.

Пушечное вооружение: 2 АУ ОТО Melara калибра76 мм/62; 4 30-мм АУ Emerson Electric (для FF 951-955). 3 40-мм /70 АУ Breda (для FF 956-961). Торпеды: 2 ТТА Туре 68 H0S 301 калибра 324 мм; торпеды Honeywell Mk 46 Mod 5 Neartip.

Глубинные бомбы: 12.

Ложные цели: 4 б-ствольные системы сверхбыстрой постановки облака дипольных отражателей Loral Hycor Mk 36; буксируемая торпедная ловушка.

РЛС

Обнаружения ВНЦ - Signaal DA05.

Обнаружения НЦ - Signaal ZW06 (FF 951-956). Marconi St 1810 (FF 957-961). Управления огнем - Signaal M28 (FF 951-956). Marconi St 1802 (FF 957-961). Навигационные - Raytheon SPS-10C (FF 957-961).

ГАС: Подкилевая ГАС Signaal PHS-32 с активной системой поиска и прицеливания.

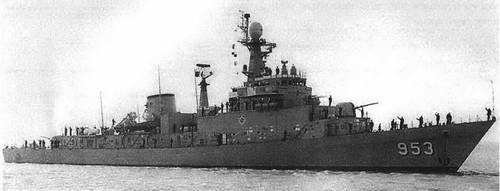

«ЧУНГНАМ»
