«Бранденбург»

Страна: Германия Страна-разработчик: Германия Класс корабля: фрегат Тип: BRANDENBURG (класс 123) (фрегат) На вооружении: 4

Название и номер корабля: BRANDENBURG (F 215), SCHLESWIG-HOLSTEIN (F 216), BAYERN (F 217), MECKLENBURG-VORPOMMERN (F 218)

Отличительные признаки:

• Высокий надводный борт, главная палуба от носовой части до перепада к взлетной палубе.

• АУ 76 мм/62 в позиции «А».

• ПУ ЗУР RAM в позиции «В».

• ПУ ЗУР вертикального старта NATO Sea Sparrow расположены непосредственно перед мостиком.

• Высокая центральная надстройка с мостиком, расположенным достаточно далеко от носовой части.

• Большая, крепкая, скрытая грот-мачта расположена перед центральной частью корабля.

• Спаренные ПУ ПКР расположены между дымовой трубой и грот-мачтой.

• Кормовая надстройка с мачтой сверху, несет антенну радара ПВО Signaal LW08.

• Большая спаренная дымовая труба, установленная под углом, расположена между передней и кормовой надстройками.

• ПУ ЗУР RAM на крыше ангара.

• Взлетная палуба на корме над открытым ютом.

Водоизмещение с полной нагрузкой, тонн: 4/00. Длина, м: 138,9. Ширина, м: 16,7. Осадка, м: 6,8. Скорость, узлы: 29.

Дальность хода, мили: 4000 при скорости 18 узлов.

Управляемые ракеты: 2 спаренные ПУ ПКР Aerospatiale ММ 38 Exocet, ПУ ЗУР вертикального старта Martin Marietta Mk 41, для ракет NATO Sea Sparrow. 2 21-зарядные ПУ ЗУР RAM Mk 49.

Пушечное вооружение: 1 76-мм АУ ОТО Melara 62; 2 20-мм АУ Rheinmetall Rh 202.

Торпеды: 2 324-мм ДТА Мк 32 9-й мод.; торпеды Honeywell 46 мод. 2. Ложные цели: 2 Breda SCLAR.

РЛО

ПВО- Signaal LW08.

ПВО/Обзорная - Signaal SMART, трехкоординатная.

Навигации - 2 Raypath.

Управления огнем - 2 Signaal STIR 180.

ГАС: Atlas Elektronik DSQS-23BZ.

Вертолеты: 1 Westland Sea Lynx Mk 88 (ПЛО/противокорабельный).

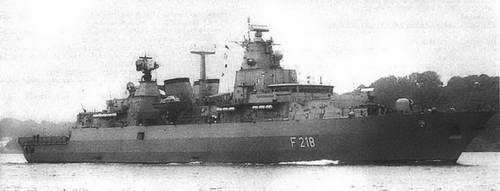

«МЕКЛЕНБУРГ-ФОРПОММЕН»
