«Нарисуан»

Страна:Таиланд Страна-разработчик: КНР Класс корабля: фрегат Тип: NARESUAN (класс 25Т) (фрегат) На вооружении: 2

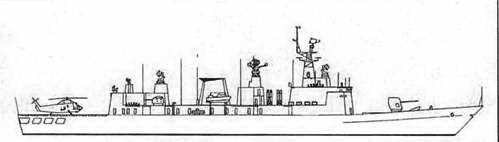

Название и номер корабля: NARESUAN (421, ех-621), TAKSIN (422, ех-622) Отличительные признаки:

• Высокая носовая часть, установка 127 мм АУ в позиции «А».

• ПУ системы вертикального старта ЗУР Sea Sparrow расположены под главной палубой между передней установкой и мостиком.

• Высокая передняя надстройка с плоскими боками с решетчатой грот-мачтой, расположенной сверху на кормовом конце мостика.

• ПУ ПКР Harpoon расположены за передней надстройкой.

• Большая платформа, расположенная в центре корабля, несет антенну радара ПВО Signaal LW08.

• Дымовая труба с квадратным поперечным сечением с клиновидным дымоотводом сверху.

• Задняя надстройка оснащена радаром управления огнем Signaal STIR в передней части, постом радиолокационной наводки 374 G (КНР) на низком встроенном пилоне и постом оптической радиолокационной наводки JM-83H в задней части.

• АУ Зб-мм/7б по правому и левому бортам, сбоку от радара управления огнем STIR и на нижней палубе.

• Взлетная палуба на корме над ютом.

Водоизмещение с полной нагрузкой, тонн: 2980. Длина, м: 120. Ширина, м: 13. Осадка, м: 3,8. Скорость, узлы: 32.

Дальность хода, мили: 4000 при скорости 18 узлов. Управляемые ракеты: 2 счетверенных ПУ ПКР Mcdonnell Douglas Harpoon, 41 ЗУР в 8-зарядной ПУ вертикального старта LCHR,Sea Sparrow.

Пушечное вооружение: 127-мм АУ FMC 54 Мк 45 2-й модификации, 4 37-мм/ 76 (2x2) АУ H/PJ76A(KHP).

Торпеды: 2 ТТА 324-мм Мк 32 5-й модификации; торпеды Honeywell Mk 46. Ложные цели: ПУ дипольных отражателей Туре 945 GP J 26 (КНР).

РЛС:

ПВО-Signaal LW08.

Обзора поверхности - Туре 360 (КНР).

Навигации - 2 Raytheon SPS-64(V)5.

Управления огнем - 2 Signaal STIR, (ПКР и 127 мм ПУ). 374 G, (37 мм АУ) (КНР). TAC:SJD-7(KHP).

Вертолеты: 1 Kaman SH-2G Seasprite (при необходимости).

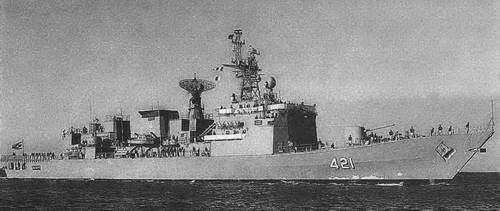

«НАРИСУАН»
