Краткое техническое описание палубного истребителя Су-33

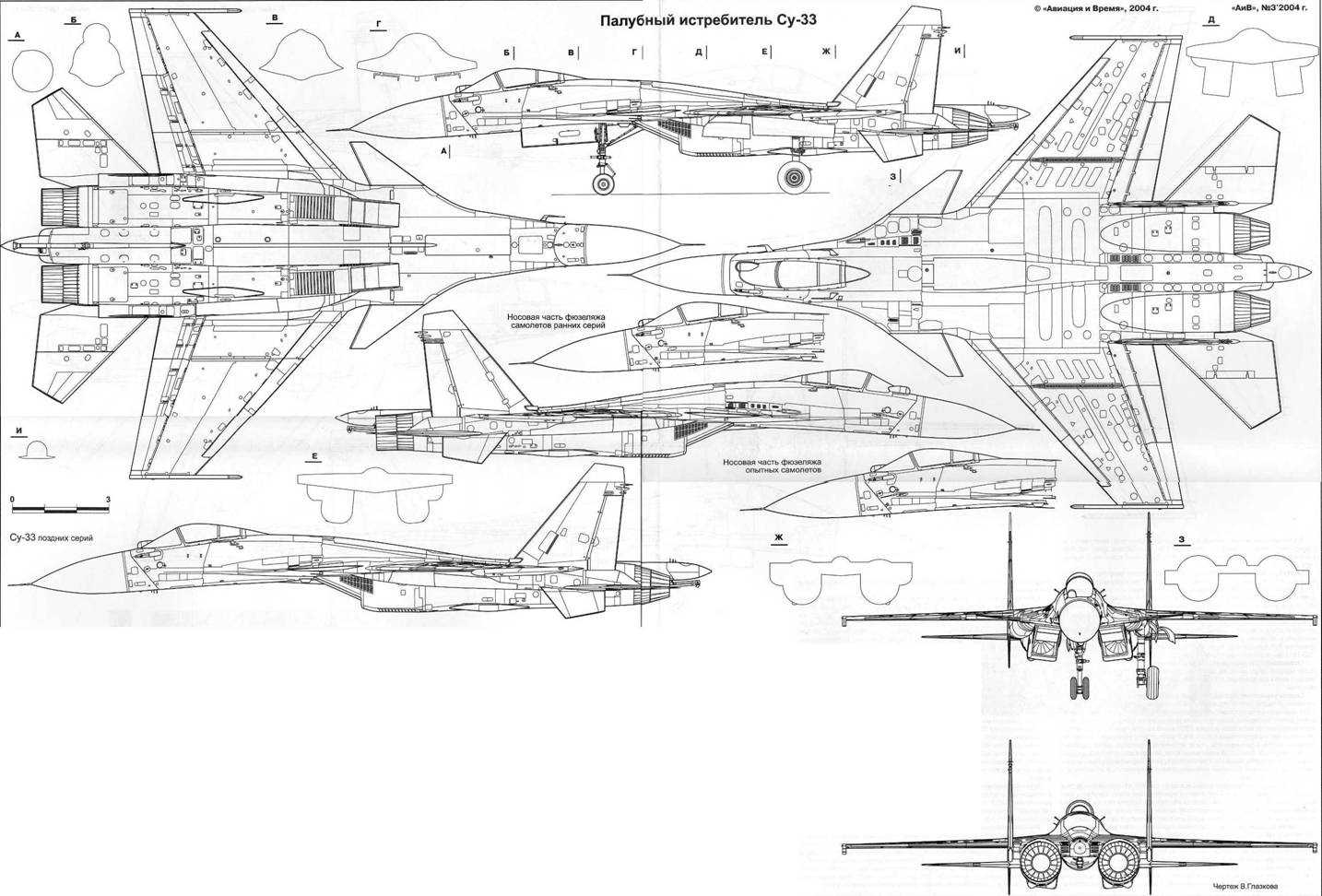

Самолет Су-33 построен по интегральной аэродинамической схеме с дополнительным передним горизонтальным оперением.

Фюзеляж технологически расчленен на головную (до шп. №18), среднюю (между шп. №№18-34) и хвостовую (за шп. №34) части, а также воздухозаборники (в зоне шп. №№18-28) и средние части мотогондол (в зоне шп. №№28-34), образующие воздушные каналы двигателей.

Головная часть фюзеляжа (ГЧФ) начинается обтекателем антенны БРЛС и включает в себя: носовой отсек оборудования, в котором размещены блоки прицельных комплексов и выдвигаемая штанга дозаправки топливом, кабину летчика, подкабинный и закабинный отсеки оборудования и нишу передней опоры шасси. В закабинном отсеке размещен также патронный ящик с боекомплектом пушки. Сама пушка ГШ-301К расположена в правом наплыве крыла в зоне шп. №№14-18.

Средняя часть фюзеляжа (СЧФ) делится на передний топливный бак-отсек №1, расположенный между шп. №№18-28; центроплан – топливный бак-отсек №2 (шп. №№28-34) и гар- грот. На торцевых нервюрах центроплана имеются гребенки для пристыковки консолей крыла. Нижняя поверхность СЧФ оснащена узлами крепления основных опор шасси и средних частей мотогондол, на верхней поверхности установлен отклоняемый на 60° тормозной щиток площадью 2,6 м2 , который может выпускаться на приборных скоростях менее 1000 км/ч.

Хвостовая часть фюзеляжа (ХЧФ) состоит из центральной балки фюзеляжа, двух хвостовых балок и расположенных между ними двух мотоотсеков. В мотоотсеках (шп. №№34-45) установлены двигатели и выносные коробки самолетных агрегатов. На хвостовых балках закреплено вертикальное (шп. №38 и №42) и горизонтальное (шп. №45) оперения. Центральная балка фюзеляжа состоит из отсека оборудования, заднего топливного бака-отсека №4, законцовки и боковых «ласт». На ее нижней поверхности закреплен тормозной гак с механизмами подтягивания и демпфирования. Для уменьшения габаритов самолета при размещении на корабле предусмотрено складывание штанги ПВД и законцовки центральной хвостовой балки.

Воздухозаборники – регулируемые, прямоугольного поперечного сечения. Каждый из них оснащен трехступенчатым клином, управляемым с помощью автоматической системы регулирования воздухозаборника АРВ-40А. На нижней поверхности воздухозаборника имеются створки подпитки воздухом, на боковых – перфорация для перепуска пограничного слоя. С целью предотвращения попадания в двигатель посторонних предметов на взлетно-посадочных режимах воздухозаборник перекрывается защитным устройством, представляющим собой титановую панель с большим числом отверстий размером 2,5x2,5 мм. В полете эта панель прижата к нижней поверхности воздушного канала. Выпуск и уборка защитных устройств происходит автоматически в зависимости от обжатия основных опор шасси.

Крыло самолета для уменьшения габаритов при хранении на корабле выполнено складным. Гидроцилиндры складывания расположены в неподвижных частях консолей. Угол стреловидности крыла по передней кромке 42,5°. Консоли набраны из профилей П44М с относительной толщиной от 4,9% (в корне) до 4,0% (на законцовке). Кессоны складываемых частей крыла образуют топливный бак №3, а кессоны неподвижной части объединены с фюзеляжным баком №2. Крыло оснащено флаперонами (зависающими элеронами) площадью 2,4 м2 , двухсекционными двухзвенными щелевыми закрылками площадью 6,6 м2 и трехсекционными поворотными носками площадью 5,4м2 . Углы отклонения флаперона в полете +15°…-20°, во взлетно-посадочной конфигурации (угол зависания -14°) +15°…-25°. Угол выпуска носового звена закрылка 15°, хвостового 25°. Угол отклонения носка до 30°. Зависание флаперонов и отклонение носков возможно при маневрировании на приборных скоростях не более 860 км/ч.

Горизонтальное оперение – цельноповоротное дифференциально отклоняемое. Угол стреловидности консоли стабилизатора по передней кромке 45°, профиль С-9С с относительной толщиной от 5% (в корне) до 3% (на законцовке). Углы отклонения стабилизатора +15°… -20°, дифференциальное отклонение консолей возможно с «ножницами» до 10°. Консоли стабилизатора выполнены складными на половине размаха.

Переднее горизонтальное оперение служит для повышения несущих свойств планера и улучшения характеристик на больших углах атаки. Оно состоит из двух цельноповоротных консолей площадью 2,99 м2 . Угол стреловидности консоли по передней кромке 53,5°, профиль П44М, углы отклонения +3,5°…-51,5°.

Вертикальное оперение двухкилевое, площадью 15,1 м2 . Кили имеют профиль УЗ и угол стреловидности по передней кромке 40°. В законцовках и носках килей размещены антенны. Площадь рулей направления – 3,49 м2 , углы отклонения ±25°. Для улучшения противоштопорных характеристик и повышения путевой устойчивости на хвостовых балках установлены два гребня площадью 2,47 м2 .

Шасси самолета трехопорное с телескопическими стойками. Основная опора оснащена одним тормозным колесом размером 030x350 мм, передняя опора – двумя нетормозными колесами размером 620x180 мм. Передняя опора управляемая, угол ее поворота в режиме управления ±45°, в режиме буксировки (с амоориентирования) ±70°. Для посадки на корабль самолет оборудован тормозным гаком.

Силовая установка включает два двухконтурных форсажных двигателя АЛ-31Ф серии 3, системы: топливную, контроля, пожаротушения, охлаждения, ПОС, дренажа и суфлирования, а также выносные коробки агрегатов В (А-99 с турбостартерами ГТДЭ-117-1 и приводами электрогенераторов и гидронасосов.

Двигатель АЛ-31Ф сер. 3 развивает стендовую тягу 12500 кгс на режиме «полный форсаж» и 7670 кгс – на режиме «максимал». С целью экономии ресурса предусмотрен т.н. учебный режим эксплуатации двигателя, при котором тяга составляет, соответственно, 11400 кгс и 7100 кгс. Отличительной особенностью двигателя 3-й серии является дополнительный «чрезвычайный» режим работы (тяга повышается до 12800 кгс), используемый для взлета с палубы при полной боевой нагрузке или экстр энного ухода на второй круг. Ресурс двигателя до первого ремонта составляет 500 ч, назначенный – 1000 ч.

Топливная система включает четыре внутренних бака, полный запас топлива в которых – 12 100 л (около 9500 кг). Топливо – авиационные керосины марок РТ, ТС-1 или их смеси. Самолет оборудован системой дозаправки топливом в полете по схеме «конус-штанга». Для приема топлива используется выдвижная штанга-топливоприемник с головкой ГПТ-1 (для заправки от унифицированного подвесного агрегата УПАЗ-1) либо унифицированной головкой ГПТ- 2Э-1, отвечающей стандарту НАТО STANAG 3447. Темп перекачки топлива до 2000 л/мин. Дозаправка может осуществляться на высотах 2000-6000 м при скорости 450-550 км/ч.

Гидросистема состоит из двух независимых систем (первой и второй) закрытого типа, питаемых каждая от своего плунжерного насоса НП-112. Рабочее давление – 280 кгс/см2 , рабочее тело – гидрожидкость АМГ-10. Насосы первой и второй гидросистем установлены на коробках агрегатов ВКА-99, соответственно, левого и правого маршевых двигателей. Обе гидросистемы совместно питают рулевые привода всех поверхностей управления. Кроме того, первая гидросистема обеспечивает выпуск и уборку шасси и створок ниш шасси, стартовое и аварийное торможение колес основных опор и их затормаживание при уборке, управление передней опорой, а также левым воздухозаборником, складывание крыла, ГО и хвостового кока. Вторая гидросистема – основное торможение колес, управление правым воздухозаборником, уборку и выпуск тормозного щитка, посадочного гака и штанги системы дозаправки.

* В сложенном положении

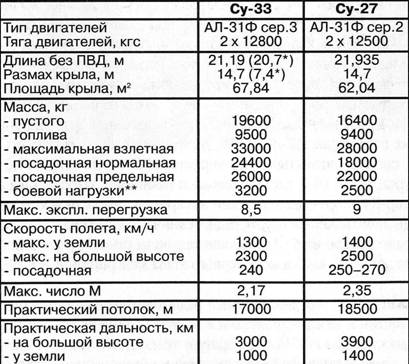

** Ракеты «воздух-воздух»: 8 х Р-27Э и 4 х Р-73 для Су-33 6 х Р-27Э и 4 х Р-73 для Су-27

Пневмосистема является резервной и в случае отказа гидросистемы обеспечивает, в частности, аварийный выпуск шасси, посадочного гака и штанги дозаправки. Кроме того, пневмосистема служит для открытия и закрытия фонаря кабины. Рабочее тело – азот под давлением 210 кгс/см2 .

Система электроснабжения состоит из системы переменного трехфазного тока с частотой 400 Гц и напряжением 115/200 В и системы постоянного тока с напряжением 27 В. Система переменного тока имеет два независимых канала, основными источниками энергии в которых являются приводы-генераторы переменного тока ГП-21 номинальной мощностью 30 кВА, установленные на ВКА двигателей. Резервными источниками переменного тока являются аккумуляторные батареи и два статических преобразователя (по одному на канал) мощностью по 800 ВА. Система постоянного тока также имеет два автономных канала. Основные источники энергии в каждом из них – выпрямительные устройства мощностью по 6 кВт. Резервные источники – две никель-кадмиевые аккумуляторные батареи 20НКБН-25 номинальным напряжением 24 В и емкостью 25 Ач каждая. Они используются также для запуска стартеров ГТДЭ-117-1 при отсутствии аэродромного питания.

Светотехническое оборудование включает две посадочные и одну рулежную фары на стойке передней опоры шасси, две выдвижные фары по обоим бортам ГЧФ для освещения штанги и конуса при дозаправке, АНО на законцовках крыла и левом киле и внутрикабинное освещение.

Система управления образована системой электродистанционного управления (СДУ), механической частью системы управления (МЧСУ) и системой автоматического управления (САУ), входящей в состав пилотажно-навигационного комплекса. В состав СДУ входят вычислители, датчики положения и параметров полета, приводы носков крыла, поверхностей управления и ограничителя предельных режимов (ОПР) полета. Система сохраняет работоспособность после двух последовательных отказов. МЧСУ включает ручку управления и педали с механизмами загрузки и триммирования, а также механическую проводку в каналах управления носками крыла и ПГО. В состав САУ входят вычислители, датчики и исполнительный механизм автомата тяги. Управление самолетом осуществляется в ручном (перемещение ручки и педалей преобразуются в сигналы управления приводами рулевых поверхностей) и автоматическом (по сигналам САУ) режимах.

САУ обеспечивает: стабилизацию угловых положений самолета, его приборной скорости и высоты полета, приведение по команде летчика к горизонтальному полету, наведение и атаку воздушной цели по командам пунктов наведения или сигналам бортовой системы управления вооружением, полет по маршруту и автоматический заход на посадку на аэродром (до высоты 50 м) или корабль (до входа в зону действия корабельных светотехнических систем посадки).

Системы жизнеобеспечения поддерживают нормальные условия для жизнедеятельности летчика и работы оборудования на всех режимах полета. Система кондиционирования воздуха, которая предназначена для вентиляции и наддува кабины, а также охлаждения РЭО, и система наддува блоков радиооборудования питаются воздухом, отбираемым от седьмой ступени компрессора каждого двигателя. Для охлаждения наиболее теплонапряженных элементов в электронных блоках организована система жидкостного охлаждения. Кислородная система обеспечивает подачу в маску летчика кислородно-воздушной смеси на высотах до 8000 м либо чистого кислорода на больших высотах. Защитное снаряжение летчика включает противоперегрузочный или высотный компенсирующий костюмы, а при полетах над морем – высотный морской спасательный комплект ВМСК

Система аварийного покидания – катапультное кресло К-ЗбДМ 2-й серии и пиромеханическая система управления сбросом фонаря и катапультированием. Система обеспечивает безопасное катапультирование на разбеге и пробеге при скорости не менее 75 км/ч, в горизонтальном полете на высотах от 0 до 20 км и приборных скоростях от 0 до 1300 км/ч (2,5М), а также при маневрировании с перегрузкой от -2g до +4g и на углах: атаки – до 30°, скольжения – до 20° и крена – до 180°. Кресло оснащено кислородной системой, автоматическим радиомаяком «Комар-2М» (Р-855УМ) и носимым аварийным запасом НАЗ-7М с надувным плотом ПСН-1.

Пилотажно-навигационный комплекс ПНК-10К обеспечивает автономное вычисление координат самолета в пространстве по данным инерциальной навигационной системы, автоматическую коррекцию вычисленных координат на основе информации системы ближней навигации и спутниковой навигационной системы, полет по маршруту и возвращение на корабль (аэродром) по кратчайшему пути, определение местоположения корабля, вычисление дальности по расходу и остатку топлива, предпосадочный маневр, заход на посадку и посадку, встречу и сближение с самолетом-заправщиком. В состав ПНК-10К входят: информационный комплекс высотно-скоростных параметров ИК-ВСП-2-10, система воздушных сигналов СВС- 2Ц-2, радиовысотомер РВ-21, система автоматического управления САУ-10К, информационный комплекс вертикали и курса ИК-ВК-80-6, система ближней навигации, захода на посадку и посадки на корабль «Резистор-К42-Борт», доплеровский измеритель скорости и угла сноса Ш013-АС, автоматический радиокомпас АРК-22 «Сура», радиотехническая система ближней навигации А-317 и маркерный радиоприемник А-611. Дополнительно на самолет устанавливается спутниковая система навигации А-737 как элемент первого этапа модернизации его оборудования.

Бортовой комплекс связи служит для двусторонней радиотелефонной связи самолета с командно-диспетчерским пунктом и между самолетами в воздухе. Комплекс включает УКВ- радиостанцию P-800Л, КВ-радиостанцию Р-864Л и аппаратуру телекодовой связи. Последняя обеспечивает двухуровневый обмен тактической информацией в объединенной авиагруппе, включающей до 16 Су-33 (4 группы по 4 самолета).

Бортовой комплекс обороны предназначен для предупреждения летчика об облучении самолета радиолокационными станциями противника и постановки пассивных и активных помех. На самолете используются станция предупреждения об облучении СПО-15ЛМ «Береза» и устройство выброса ложных тепловых целей и дипольных отражателей АПП-50, блоки которого расположены на верхней поверхности ХЧФ между мотогондолами и снаряжены 48 патронами калибром 50 мм. На законцовках крыла могут размещаться два контейнера станции активных радиолокационных помех JI005 «Сорбция». В рамках первого этапа модернизации оборудования на Су-33 устанавливается станция радиотехнической разведки Л-150.

Система управления вооружением СУЗ-27К обеспечивает обнаружение, сопровождение и поражение воздушных, наземных ж морских целей днем и ночью в любых метеоусловиях. В режиме «воздух-воздух» эта система, позволяет' применять управляемые ракеты и бортовую пушку, а в режиме «воздух-поверхность»- – неуправляемое бомбардировочное и ракетное вооружение. В состав СУВ входят: радиолокационный прицельный комплекс РЛПК-27К, оптико- электронная прицельная система ОЭПС-27К, запросчик системы государственного опознавания, а также системы управления оружием, единой индикации и объективного контроля.

РЛПК-27К предназначен для всепогодного всеракурсного обнаружения, сопровождения и обеспечения поражения воздушных и радиоконтрастных наземных (надводных) целей. Основу комплекса составляет импульсно-доплеровская РЛС Н001К с механическим сканированием по азимуту и углу места. Станция обеспечивает поиск воздушных целей, сопровождение до 10 наиболее опасных целей с сохранением обзора пространства и ранжированием целей по степени опасности, атаку наиболее опасной цели или цели, выбранной летчиком, а также позволяет захватывать и сопровождать визуально видимую цель в ближнем маневренном бою, обнаруживать радиоконтрастные цели на суше и море.

ОЭПС-27К отличается большей точностью и лучшей помехозащищенностью, но работает только в простых метеоусловиях. Она позволяет обнаруживать и сопровождать воздушные цели по их инфракрасному излучению, определять координаты линии визирования на цель, измерять дальность и решать задачи прицел ивагия по воздушным и наземным целям. В состав ОЭПС-27К входят: оптико-локационная станция ОЛС-27К, которая представляет собой комбинацию обзорно-следящего теплопеленгатора и лазерного дальномера, цифровой вычислитель ЦЮ0 и нашлемная система целеуказания «Щель-ЗУМ-1». Последняя позволяет производить целеуказание головкам самонаведения ракет и сканирующему устройству ОЛС путем поворота головы летчика в зоне ±60° по азимуту и -15°…н-60° по углу места.

Система единой индикации СЕИ-31-Ю обеспечивает отображение пилотажно-навигационной и прицельной информации от РЛС и ОЛС на двух индикаторах в кабине: ИЛС-31 (индикатор на лобовом стекле) и индикаторе тактической обстановки ИПВ (индикатор прямого видения).

Вооружение Су-33 включает встроенную одноствольную 30-мм пушку ГШ-301 с боекомплектом 150 снарядов, управляемые ракеты «воздух-воздух» и неуправляемое ракетно-бомбардировочное вооружение. Максимальный темп стрельбы пушки – 1500-1800 выстрелов в минуту, начальная скорость снаряда – $60 м/с, эффективная дальность стрельбы по воздушным целям – до 800 м, по наземным – до 1800 м. Ресурс орудия – 3000 выстрелов. Для подвески ракет и бомб предусмотрено 12 пилонов, два из которых могут крепиться по оси самолета между гондолами двигателей, два – на средних частях мотогондол и восемь – на консолях крыла (два – на неподвижных частях, четыре – на складывающихся и два – на законцовках). Управляемое ракетное вооружение включает УР средней дальности типа Р-27Р или Р-27ЭР с полуактивными радиолокационными головками самонаведения (до шести ракет) и УР с тепловыми головками самонаведения (две ракеты Р-27Т или Р-27ЭТ и четыре-шесть ракет ближнего маневренного боя Р-73). Для ударов по наземным и морским целям самолет может вооружаться неуправляемыми ракетами типа С-8 (4 блока Б-8М1 по 20 НАР), С-13 (4 блока Б-13Л по 5 НАР) или С-25-ОФМ (4 ракеты в пусковых устройствах 0-25), а также фугасными и осколочно-фугасными бомбами и РБК калибром до 500 кг, зажигательными баками ЗБ-500. Максимальная масса ракетно-бомбардировочного вооружения – 6500 кг.

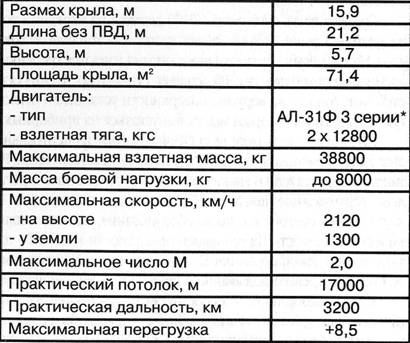

* Возможна установка двигателей АЛ-31ПФ
