«НАЙТХОК» ПОЧТИ НЕ ВИДЕН

Владимир Е.Ильин/ Москва, Андрей Ю.Совенко/ «АиВ»

В начале 1980-х гг. авиационные журналы мира запестрели сообщениями о проводимых в США интенсивных работах по созданию невидимого для радиолокаторов самолета - «безмолвного призрака», способного незамеченным проникать в самые заповедные уголки воздушного пространства противника и наносить внезапные, а потому неотвратимые удары по наиболее важным объектам. Приводились рисунки весьма экзотических «мантооб-разных» летательных аппаратов, выполненные со слов случайных очевидцев и «экспертов», якобы принимавших участие в таинственных сверхсекретных программах, В качестве фирм-разработчиков наиболее часто упоминались «Локхид»* и «Нортроп», приводились обозначения их изделий (F-19, F-25 и др.) и даже сообщалось о катастрофах «невидимок». А известная итальянская авиамодельная фирма «Италери» в конце 1986 г. выпустила «кит» «истребителя-бомбардировщика F-19А, разработанного по программе «Аврора».

Официальные представители Пентагона не отрицали подобные сообщения и даже частично подтверждали их, неоднократно заявляя, что широкомасштабные работы в области невидимых для радаров летательных аппаратов ведутся, хотя комментировать их пока преждевременно по соображениям секретности. Однако многие специалисты, в т.ч. и в СССР, весьма скептично относились к возможности появления «самолета-невидимки», считая сообщения о нем «уткой», призванной направить разработчиков военной техники потенциального противника по ложному пути. Поэтому демонстрация в 1988 г. министерством обороны США «официальных» изображений бомбардировщика «Нортроп» В-2 и тактического истребителя «Локхид» F-117, разработанных по технологии «стеле» (stealth - скрытность), произвела эффект разорвавшейся бомбы. Стало ясно, что американцы не только располагают опытными «стелсами», но и уже запустили один из них ~ F- 117А - в серийное производство. Советский Союз не имел в то время ничего подобного…

* Современное название «Локхид-Мартин», однако в описываемый период фирма называлась просто «Локхид», и мы будем его придерживаться.

'* ЭПР - количественная мера отражающей способности цели. Представляет собой отношение мощности РЛ-сигнала, отраженного целью в направлении РЛС, и сигнала, отраженного плоской пластиной площадью 1 м*. Строго говоря, величина ЭПР зависит от ракурса облучения, поэтому при характеристике самолета в целом либо указывают ракурс, либо пользуются статистически усредненной по всем ракурсам величиной ЭПР.

Со времен второй мировой войны основным средством обнаружения самолетов стал радиолокатор, до настоящего времени не имеющий равных по дальности действия и всепогодности применения. Почти одновременно с первыми РЛС появились и средства радиоэлектронного противодействия (РЭП), создающие помехи их работе. К тому же периоду относятся и первые попытки уменьшения собственной радиолокационной заметности военной техники. Так, в 1944 г. немцы стали покрывать шнорхели (устройства для работы дизелей под водой) и перископы своих подводных лодок радио-поглощающими материалами (РПМ). По некоторым сообщениям, в Германии в 1945 г. был создан один из первых самолетов, на котором предполагалось применить РПМ - реактивный истребитель «Хортен» Но.IX («Гота» Go.229). На серийных образцах этого «летающего крыла» планировалось применить фанерную обшивку, пропитанную специальным клеевым составом, содержащим древесный уголь и опилки. В чрезвычайную оборонную программу фашистской Германии было включено производство 20 таких машин, однако катастрофа единственного опытного образца и крах третьего рейха прервали эти работы.

В первые послевоенные годы авиация развивалась столь бурными темпами, что радиолокационная техника не могла угнаться за ними, и задача снижения РЛ-заметности самолетов стала не столь актуальной. Впрочем, определенные работы в этом направлении все же велись. Так, при проектировании высотного разведывательного самолета «Локхид» U-2 его создатель выдающийся американский авиаконструктор «Келли» Джонсон (Clarencel «Kelly» Jonson) стремился минимизировать габариты машины, сделав ее менее заметной для радаров противника. В СССР проводились исследования по снижению РЛ-заметности за счет использования специальных радиопоглощающих структур и материалов. В частности, в ОКБ В.М.Мясищева рассматривались пути снижения эффективной поверхности рассеивания (ЭПР)** стратегического бомбардировщика ЗМ.

К концу 1950-х гг. с появлением в СССР и США зенитных ракетных комплексов, оснащенных мощными РЛС и высотными ракетами, вопрос уменьшения радиолокационной заметности ле-тательных аппаратов вновь обрел актуальность. Ведь главным средством, позво-ляющим избежать обнаружения локаторами противника, тогда считался уход на малые и предельно малые высоты, а это вело к перерасходу топлива, повышению утомляемости экипажа и снижению боевых возможностей в целом. Отсюда понятна ключевая идея ударного самолета малой заметности: он должен осуществлять полет над территорией,прикрытой средствами ПВО. на средней и большой высоте. Благодаря этому улучшается осведомленность экипажа о тактической обстановке, облегчается поиск наземных целей на большой дальности и обеспечивается более отвесная траектория падения бомб, что повышает точность бомбометания и увеличивает проникающую способность боеприпасов. Возможность полета на средней высоте повышает и эффективность лазерной подсветки цели собственным управляемым средствам поражения (при бомбометании с малых высот быстрое угловое перемещение самолета относительно цели, а также ее затенение складками местности делают лазерную подсветку затруднительной).

Первой крупной попыткой снижения ЭПР стала программа высотного сверхзвукового разведчика «Локхид» SR-71, разработанного под руководством того же Джонсона. Компоновка этого самолета определялась, главным образом, аэродинамическими требованиями, но ее особенности {форма поперечного сечения фюзеляжа и гондол двигателей, их плавное сопряжение с крылом, небольшие отклоненные внутрь кили) способствовали и уменьшению ЭПР машины. Фирма также разработала радиологлощающую шиповидную внутреннюю конструкцию с пластиковым сотовым заполнителем и применила ее в боковых наплывах, носках крыла и элевонах исходного варианта этого самолета, получившего обозначение А-12. На основе последнего и был создан SR-71, впервые поднявшийся в воздух 22 декабря 1964 г. У него радио поглощающий материал сохранили в конструкции носков крыла и элевонов. SR-71 покрыли специальной краской с высокой теплоиз-лучательной способностью, что снижало температуру обшивки в крейсерском высотном полете. Изготовленная на ферри-товой основе, она уменьшала и РЛ-замет-ность самолета за счет более равномерного отражения электромагнитных волн. ЭПР самолетов А-12 и SR-71 была существенно меньше, чем у U-2, а разработанный позднее ДПЛА D-21 (запускавшийся с SR-71 и бомбардировщика В-52) обладал еще меньшей заметностью. Поздние варианты U-2 (U-2R и TR-1) также покрывались ферритовой краской.

Первый (вверху) и второй экземпляры опытного самолета Have Blue

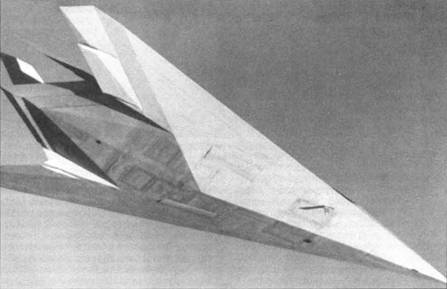

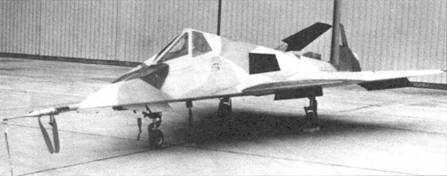

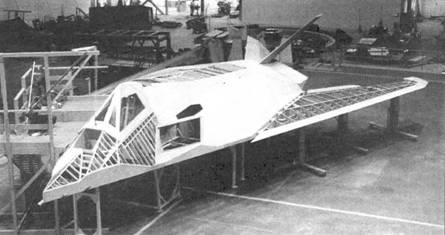

Полноразмерный деревянный макет F-117A, 1979 г.

SR-71 и U-2 обычно относят к первому поколению малозаметных самолетов, представителем второго считается F-117A. Его созданию предшествовали длительные научно-исследовательские и опытно-конструкторские работы (НИОКР), которые велись в США с 1965 г Стимулом для них стало появление в Советском Союзе ЗРК С-75 и С-125, продемонстрировавших во Вьетнаме и на Ближнем Востоке неожиданно высокую эффективность. Надежды американцев на бортовые средства РЭП не оправдались - ЗРК быстро совершенствовались и, кроме того, контейнеры с аппаратурой «съедали» часть боевой нагрузки самолетов. В 1972-73 гг. в США испытали выполненный, в основном, из пластика четырехместный гражданский поршневой самолет «Игл», построенный фирмой «Уиндекер», и его дальнейшее развитие - опытный YE-5A, имевший обшивку из стеклопластика и внутреннюю конструкцию, в которой были применены РПМ. Испытания прошли успешно, и в 1973 г. ВВС США совместно с Управлением перспективных исследований министерства обороны (DARPA - Defense Advanced Research Projects Agency) приступили к секретным углубленным проектным исследованиям, направленным на создание реактивного малозаметного боевого самолета. Ведущим авиационным концернам было направлено специальное задание, на которое откликнулись «Боинг», «Грумман», «LTV», «Макдоннелл-Дуглас» и «Нортроп». В число получивших задание фирм «Локхид» не попала, поскольку в течение предыдущих 10 лет истребителями не занималась. Но она все же представила на рассмотрение DARPA свое инициативное предложение, которое наряду с проектом фирмы «Нортроп» в ноябре 1975 г. было выбрано для дальнейших работ по самолету XST (experimental Stealth Technology - экспериментальная техника малой заметности). Все дальнейшие работы по «стелсам» на фирме «Локхид» поручили Отделению по перспективным разработкам, расположенному в г. Палмдейл, шт. Калифорния и полуофициально называемому «Сканк Уоркс». Именно там ранее были созданы SR-71 и U-2.

Техническое задание на самолет XST предъявляло жесткие требования, прежде всего, к величине его ЭПР. Анализ показал, что применением только РПМ и отдельных «малозаметных» элементов конструкции обойтись уже не удастся, требуются принципиально новые решения. Реальный выход заключался в широком использовании малоотражающих форм, Если ранее обводы самолета определялись, в основном, аэродинамикой, то теперь она должна была отступить на второй план, а главенствующее положение в выработке конфигурации планера следовало придать снижению его отражательной способности. К тому времени наиболее сильные отражатели электромагнитной энергии были уже известны. Это так называемые зеркальные (блестящие) точки, отражающие энергию точно в направлении, откуда волна пришла, стыки поверхностей, действующие как уголковые отражатели, а также острые кромки несущих поверхностей самолета. Таким образом, мапоотражающая конфигурация планера должна была отличаться интегральной компоновкой с минимальным числом кромок и отсутствием выступающих элементов. Для этого следовало обеспечить плавное сопряжение крыла и фюзеляжа, внутри которого разместить двигатели и целевую нагрузку, исключить вертикальные плоские поверхности или максимально уменьшить их размеры (это самые сильные бортовые отражатели, тж. облучение самолета наземными РЛС происходит, как правило, под пологим углом), а кили, если они сохранены, отклонить от вертикали, предотвратить непосредственное радиолокационное облучение компрессоров двигателей путем применения искривленных каналов воздухозаборников и т.д.

Вообще говоря, в наибольшей степени этим требованиям удовлетворяет схема «летающее крыло» с традиционно плавными обводами, которая, помимо малоотра-жающей конфигурации, отличается большими внутренними объемами для размещения двигателей и нагрузки. В США подтверждение малой ЭПР такой компоновки впервые получили еще в конце 1940-х гг., когда облучали бомбардировщик «Нор-троп» YB-49 береговым радиолокатором системы ПВО, расположенным южнее Сан-Франциско. Позднее в ходе маневров НАТО американцы отмечали сложность радиолокационного сопровождения другого «летающего крыла» - английского бомбардировщика «Вулкан», который по размерам не уступал В-47, но имел в несколько раз менее мощный отраженный импульс.

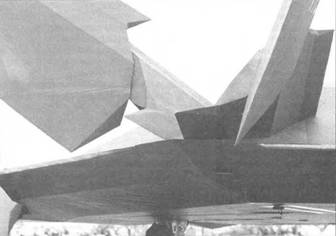

Зона крепления консолей оперения

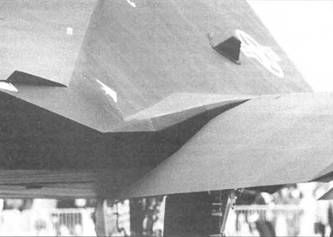

Зона стыка крыла с фюзеляжем

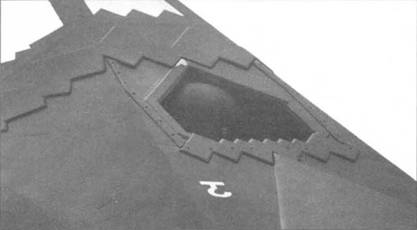

Окно инфракрасной станции переднего обзора FLIP

Приемники системы воздушных сигналов

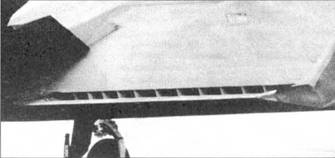

Решетка правого воздухозаборника

Можно было предположить, что схему, близкую «Вулкану», и выберут разработчики самолета XST, тем более, что традиционный недостаток такой компоновки -недостаточная продольная устойчивость - устранялся появившимися к тому времени электродистанционными системами управления. Однако на величину ЭПР летательного аппарата, кроме геометрической формы и электромагнитных свойств его поверхности, влияют соотношение размеров ЛА и длины волны облучающего радиолокатора, а также ракурс облучения. Это значительно затрудняет определение оптимальной формы поверхности сложной кривизны для «летающего крыла». Ограниченные возможности компьютеров семидесятых годов и сложности математического моделирования ЭПР не позволили тогда решить подобную задачу. Гораздо легче, чем для поверхностей сложной кривизны, оказалось определить зависимость ЭПР от ракурса облучения для сочетания плоских поверхностей. В результате «Локхид» и «Нортроп» в своих проектах самолета XST решили применить схему, близкую к «бесхвостке» с так называемой фасеточной (многогранной) формой корпуса. Такая конфигурация не избавляет от блестящих точек, но при определенной ориентации плоских поверхностей и кромок позволяет совместить ракурсы интенсивного отражения от нескольких элементов конструкции, уменьшить таким образом их число и вывести из секторов наиболее вероятных направлений облучения. Это значит, что в этих направлениях фасеточная форма обеспечивает существенное снижение уровня отраженного сигнала, причем во всем диапазоне длин волн облучающей РЛС. То есть самолет становится практически невидимым для расчетов радаров ПВО.

Проекты XST обеих фирм оказались близки. Кроме корпуса фасеточной формы, оба самолета имели крыло большой стреловидности и двухкилевое оперение с наклоненными внутрь килями для экранирования выходных сопел двигателей. Основное отличие заключалось в расположении воздухозаборников: «Нортроп» предложила один надфюзеляжный, расположенный сразу за кабиной летчика, «Локхид» - два боковых.

На первом этапе конкурсной программы XST фирмы создали специальные модели в масштабе 1/3 для оценки ЭПР. Их испытания в безэховых камерах начались в 1976 г., а в середине того же года «Локхид» вышла победителем из состязания, получив контракт на постройку двух экспериментальных самолетов по программе «Хэв Блю» (Have Blue можно перевести как «задание на обманный, мошеннический объект»). По утверждению локхидовского инженера А.Брауна, успеху его фирмы в значительной мере способствовало использование советской технической литературы и, прежде всего, теоретических работ П.Уфимцева, сотрудника Института радиотехники и электроники Академии наук СССР. Статья этого физика о расчетных методах определения ЭПР, опубликованная в 1962 г. в малотиражном узковедомственном журнале, была переведена на английский язык в 1971 г. и использована фирмой «Локхид» при разработке программы «Эхо», предназначенной для расчета ЭПР тел различной конфигурации. Как пишут сами американцы, это позволило на 30-40% сократить затраты на разработку самолета XST а позднее и F-117. Испытания в камерах дали возможность уточнить конфигурацию самолета, разработанную на основе только расчетов по программе «Эхо». Далее состоялись продувки в низко- и высокоскоростных аэродинамических трубах объемом 1920 часов. Затем «Локхид» изготовила полномасштабную радиолокационную модель самолета, которая позволила окончательно отработать детали конструкции и в короткие сроки построить два летных экземпляра.

Экспериментальный «Хэв блю» был небольшим (длина с носовой штангой 14.4 м) дозвуковым одноместным летательным аппаратом, оснащенным двумя двигателями «Дженерал Электрик» J85-GE-4A, взятыми практически без изменений с палубного учебного самолета «Нор'т Америкэн» Т-2В. Угол стреловидности передней кромки его почти дельта-видного крыла равнялся 72,3°. Ни закрылков, ни воздушных тормозов самолет не имел, т.к. они неизбежно повышали ЭПР. Единственными управляющими поверхностями были простые элевоны и два цельноповоротных заваленных внутрь киля. Конструкция планера, в основном, алюминиевая, с применением стали и титана в наиболее теплонапряженных узлах. Летчик пилотировал самолет с помощью боковой ручки и обычных педалей, сигналы от которых воспринимала электродистанционная система управления, не имевшая, кстати, механического дублирования. Масса машины в ходе испытаний изменялась в пределах 4200-5680 кг, из которых до 1600 кг составляло топливо.

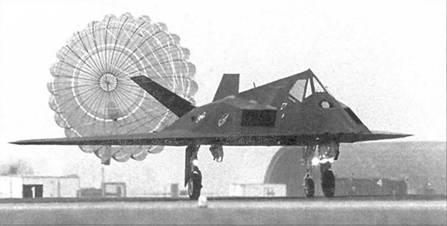

В развале килей виден открытый отсек тормозного парашюта

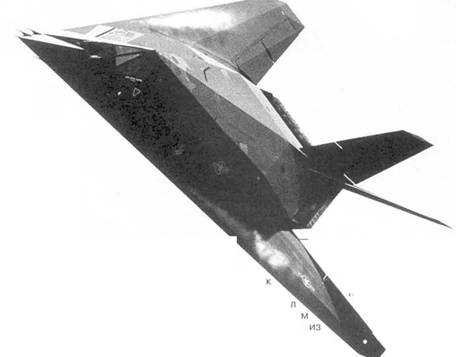

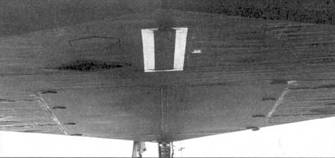

Нижняя поверхность фюзеляжа и створки грузоотсеков

Сопло правого двигателя

Первый запуск двигателя «Хэв блю» состоялся 4 ноября 1977 г. на площадке «Сканк Уоркс», примыкающей к аэропорту города Бэрбанк. Чтобы уберечь секретное изделие от посторонних взглядов, его поставили между двумя трейлерами, натянув сверху маскировочную сеть, а гонки двигателей выполняли ночью, когда аэропорт закрывался. Затем самолет разобрали и 16 ноября на борту С-5А доставили к месту летных испытаний - на засекреченную базу Грум Лэйк в штате Невада. 1 декабря

1977 г летчик-испытатель Билл Парк (Bill Park) поднял в небо первый «Хэв блю», предназначавшийся для изучения характеристик устойчивости и управляемости. Состоялось 36 успешных полетов, но 4 мая 1978 г. во время посадки с большой вертикальной скоростью самолет сильно ударился о поверхность ВПП, в результате правую опору шасси заклинило в полуубранном положении. Летчик трижды пытался ее вытряхнуть, прикладываясь левым колесом к полосе, но безрезультатно. Тогда Парк набрал высоту 3000 м, выработал все топливо и катапультировался. Второй экземпляр самолета, предназначенный непосредственно для исследований характеристик заметности, взлетел 20 июля и в течение последующих 12 месяцев выполнил 52 полета, полностью завершив программу испытаний. Их финальная фаза включала «игру» с реальной ПВО, когда самолет пытались обнаружить всеми имеющимися средствами. «Хэв блю» продемонстрировал действительно низкую за-метность в радиолокационном, инфракрасном и акустическом диапазонах, доказав практическую возможность создания малозаметного боевого самолета.

Что ни говорите, но талантливые государственные чиновники были и в США. Заместитель министра обороны США по НИОКР УПерри (William J.Perry) в полной мере оценил преимущества техники «стеле» еще на этапе испытаний моделей XST и решил развернуть широкую программу разработки малозаметных аппаратов. Для ускорения работ он организовал в середине 1977 г. секретный «Экспериментальный комитет» (ХСот), в состав которого вошли высшие военные руководители. Комитет был наделен большими полномочиями, что позволило избежать бюрократических проволочек и длительных процедур «демократического» обсуждений планов работ. Сам Перри стал председателем комитета и получил право единоличного решения всех вопросов. Первым крупным проектом, который санкционировал ХСот, стала разработка на основе XST серийного тактического ударного самолета F-117 по секретной программе «Сеньор Тренд» (Senior Trend). Второй проект предусматривал создание, (также фирмой «Локхид») малозаметной крылатой ракеты по программе «Сеньор Пром» (Senior Prom). Работы по ней были прекращены в конце 1981 г., т.к. ракета не вмещалась в отсеки вооружения бомбардировщика В-1В, а затем возобновлены, но уже на фирме «Дженерал Дайнэмикс». В итоге появилась крылатая ракета ACM (Advanced Cruise Missile}. Третьей стала программа стратегического бомбардировщика АТВ (в дальнейшем - В-2), реализацией которой занялась фирма «Нортроп».

Контракт на разработку F-117 МО США заключило с «Локхид» 16 ноября 1978 г. В число гарантированных фирмой характеристик были включены: дальность полета, точность бомбометания и величина ЭПР. Несколько странная для боевого самолета ВВС США индексация «невидимки» - F-117 (в самом деле, почему не F-19 или F-21?) была обусловлена все той же секретностью работ. Трехзначные индексы получали машины, о которых было не принято распространяться в печати. Так, испытывав-шиеся в Америке советские истребители МиГ-17 проходили в документах Пентагона как F-113, а МиГ-21 именовались F-114.

Внешне F-117 проектировался похожим на «Хэв блю», отличаясь прежде всего увеличенными размерами, крылом меньшей стреловидности и развалом вертикального оперения наружу. (Как показали полеты «Хэв блю», наклоненные внутрь кили, экранируя выходные сопла двигателей от наблюдения сверху, в то же время отражают тепловой поток вниз). Однако реальные различия между машинами оказались гораздо более существенными. Связано это было с тем, что при разработке «невидимки» впервые в истории преследовалась цель снизить все без исключения демаскирующие факторы самолета: способность отражать радиолокационное облучение, самому излучать электромагнитные волны, издавать звук, оставлять дымный и инверсионный следы, быть заметным в инфракрасном и видимом диапазонах. При этом акценты были сделаны на снижении радиолокационной и инфракрасной заметности, а также на предотвращении любых собственных излучений. Для этого во время полета в режиме «стеле» все бортовые радиосвязные устройства, ответчик «свой-чужой» и радиовысотомер должны быть отключены, а навигационная система и все оборудование для поиска цели и применения оружия - работать в пассивном режиме. Единственное исключение -лазерная подсветка цели, но она должна включаться на очень короткое время уже в ходе атаки. Все это в сочетании с проблемной аэродинамикой, а также продольной статической и путевой неустойчивостью вело к огромному техническому риску, и чтобы хоть как-то его снизить, конструкторы использовали на F-117 ряд проверенных элементов уже существующих самолетов. Так, двигатели и многое из приборного оборудования взяли от F/A-18, систему управления и элементы ряда других систем - от F-16, кое-что перекочевало на «стеле» даже с более старых машин -SR-71, Т-33, С-130 и других.

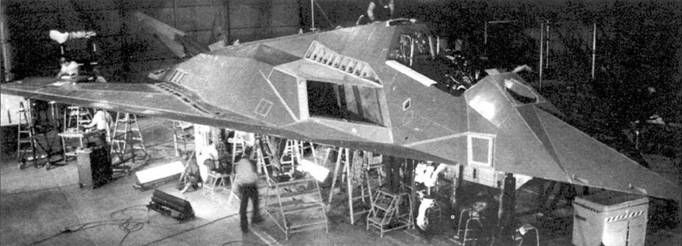

Финальная стадия сборки первого опытного F-117А

В начале испытаний в носу опытного F-117А была установлена штанга с датчиками давления, углов атаки и скольжения

Фасеточные формы, реализованные в архитектуре самолета, обеспечивают основную долю - до 90% - снижения ЭПР. Происходит это за счет отражения поверхностями планера радиолокационных лучей вверх и вниз, а не в направления на облучающую РЛС. Для этого большинство поверхностей F-117 наклонено под углом более 30* от вертикали, ведь обычно облучение летательного аппарата поисковыми РЛС происходит под пологими углами. Если F-117 облучать с разных ракурсов и взглянуть на картину отражения сверху, то окажется, что наиболее сильные «зайчики» от острых кромок корпуса F-117 и мест нарушения непрерывности обшивки сконцентрированы всего в нескольких узких секторах, а не распределены сравнительно равномерно, как в случае обычных самолетов. Провалы между этими секторами трудноотличимы от фонового шума, а сами сектора настолько узки, что РЛС не может извлечь из них достаточной информации, Ориентация основных секторов определяется положениями передней и задней кромок аэродинамических поверхностей самолета, которые являются самыми сильными отражателями. Другие компоненты планера ориентированы таким образом, чтобы отражение от них происходило строго в основных секторах. Все щели по контуру смотровых люков и оптических окон, сочленения фонаря кабины и фюзеляжа и т.д. имеют накладки с пилообразной кромкой, створки отсеков шасси, двигателей и вооружения также имеют пилообразные кромки, причем стороны зубцов ориентированы в направлении желаемого сектора. Предусмотрено, чтобы ни один из секторов интенсивного отражения не был направлен непосредственно вперед.

Фонарь кабины пилота также имеет фасеточную форму. На все пять панелей его остекления нанесено многослойное электропроводящее золотосодержащее покрытие, предназначенное для предотвращения облучения внутрикабинного оборудования и снаряжения летчика -микрофона, шлема, очков ночного видения и т.д. Например, отражение от одного только шлема может быть намного больше, чем от всего самолета. Воздухозаборники «невидимки» прикрыты специальными решетками с размерами ячеек, близкими к половине длины волны радаров, работающих в сантиметровом диапазоне. Удельное электрическое сопротивление решеток оптимизировано для поглощения радиоволн, причем оно увеличивается по глубине решетки, чтобы предотвратить скачок сопротивления (который увеличивает отражение) на границе с воздухом. Подобным образом защищены от облучения и выхлопные сопла двигателей, а особенности конструкции связаны с высокой температурой выходящих газов. Радиосвязные антенны и другие излучающие устройства на поверхности планера, например, антенны системы госопознавания, выполнены убирающимися. Весь планер покрыт радиопоглощающими материалами нескольких типов, нанесенными по «обойной» технологии - путем приклейки изготовленных из них лент и листов. Внешние поверхности и внутренние металлические элементы самолета выкрашены ферромагнитной краской. Ее черный цвет не только маскирует «стеле» в ночном небе, но и способствует рассеиванию тепла, В итоге ЭПР самолета F-117 при облучении с фронтальных и хвостовых ракурсов снижена до 0,1-0,01 м\ что примерно в 100-200 раз меньше, чем у обычного самолета близких размеров. Правда, с других ракурсов она может достигать 1 м2.

Конструкторы «Локхид» предприняли ряд действенных мер и для снижения теплового излучения своего детища. Так, выхлопные сопла прикрыли щитками с боков, снизу и сзади. Площадь воздухозаборников сделали больше, чем требуется для нормальной работы двигателей, а избыточный холодный воздух направили на смешение с горячими выхлопными газами, чтобы снизить их температуру. Очень узкие сопла формируют практически плоскую форму выхлопной струи, что наилучшим образом способствует ее быстрому охлаждению.

Интересно, что столь революционная машина была разработана за меньшее время, меньшим числом специалистов и с меньшими затратами, чем обычный боевой самолет близкой размерности. «Локхид» очень гордится этим фактом, туманно намекая на новейшие методы управления процессом разработки проекта, которые применило отделение «Сканк Уоркс» в этом случае. Однако со стороны причина успеха представляется гораздо проще. Она - в секретности программы. Просто списки допущенных к работам, а значит, получающих зарплату, были меньше обычных, но зато все эти люди были действительно необходимы. В обсуждении каждого решения принимало участие меньше специалистов, и совещания не были такими продолжительными. Но что абсолютно бесспорно - именно благодаря секретности программа избежала стадии длительного и дилетантского по своей сути обсуждения в конгрессе и других бастионах американской демократии.

На первом опытном F-117А отрабатывались способы уменьшения посадочной скорости, в т.ч. за счет увеличения площади крыла и затягивания срыва потока (заметен характерный зуб)

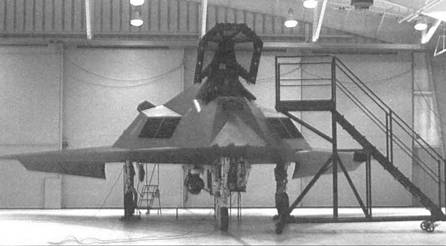

Сборка одного из предсерийных «степсов»

Контракт на полномасштабную разработку «невидимки» и производство установочной партии из пяти самолетов (серийные номера от 79-10780 до 79-10784) военные подписали с «Локхид» 16 ноября 1978 г. Строительство началось уже через 8 месяцев, а первую готовую машину передали на испытания 16 января 1981 г. Самолеты установочной партии стали называть F-117FSD. От последующих машин, получивших обозначение F-117A, внешне они отличались хвостовым оперением меньших размеров. Несколько позже, при постановке на вооружение, самолету присвоили наименование Nighthawk (ночной ястреб).

Эта старая истина с новой силой открылась специалистам «Локхид» сразу после начала летных испытаний «невидимки». Как нетрудно было предвидеть, оптимизация формы планера по критерию уменьшения заметности значительно ухудшила аэродинамику машины. В официальной истории «Сканк Уоркс» рассказано, что когда ведущему аэродинамику отделения Дику Кэнтрелу (Dick Cantrell) впервые показали желаемую конфигурацию будущего F-117A, того хватил удар. Придя в себя и осознав, что он имеет дело с уникальным самолетом, при создании которого первую скрипку играют не специалисты его профиля, а какие-то электрики, он поставил перед своими подчиненными единственно возможную задачу - сделать так, чтобы это чудовище было в состоянии хоть как-нибудь летать. Главные проблемы виделись в достижении достаточного аэродинамического качества в крейсерской конфигурации для обеспечения заданной дальности полета, а также приемлемого уровня искусственной устойчивости и управляемости. Угловатый фюзеляж, острые передние кромки поверхностей, профиль крыла, образованный отрезками прямых, -все это весьма плохо подходит для дозвукового полета. В итоге аэродинамическое качество F-117A при заходе на посадку составило всего около 4, что соответствует уровню самолета А.Ф.Можайского и лишь немногим выше, чем у космического корабля «Спейс Шаттл».

Поскольку «Найтхок» создавался статически неустойчивым, то перед началом полетов было совершенно необходимо проверить работоспособность алгоритмов, заложенных в его системы повышения устойчивости. Лишь после серии полетов летающей лаборатории NT-33A и внесения исправлений в программы бортовых компьютеров их признали годными.

Тем не менее, первый полет «стелса» решено было выполнить с отключенными системами повышения устойчивости, а чтобы самолет можно было при этом пилотировать, его на время сделали статически устойчивым в продольном канале, заложив в носовую часть фюзеляжа балласт. При этом, однако, системы были полностью работоспособны и могли быть легко включены с помощью специально установленных в кабине переключателей. В такой конфигурации 18 июня 1981 г. «Найтхок» впервые поднялся в воздух под управлением летчика-испытателя Гарольда Фэрли младшего (Harold Farley, Jr.). Это был драматический полет, едва не закончившийся катастрофой. Сразу после отрыва пилот понял, что благодаря наличию балласта продольная устойчивость самолета вполне терпима, но путевая оказалась значительно хуже, чем предполагалось. Будучи не в силах удержать машину, он вынужден был немедленно включить компьютеры, и остаток полета прошел более-менее нормально. Но дальнейшие полеты показали, что даже с работающими системами путевая устойчивость и управляемость все равно никуда не годятся, особенно при открытии створок отсеков вооружения или в случае отключения одного из двигателей. В итоге площадь килей на серийных самолетах пришлось увеличить на 50%.

После снятия балласта в нескольких полетах самолет продемонстрировал полный букет неустойчивости, причем не только по отдельным каналам, но и в многочисленных вариантах их взаимосвязи. Кстати, это объясняет, почему на F-117A отсутствует резервная механическая система управления - в случае отказа электроники летчик все равно не сможет управлять самолетом. Но постепенно путем доработки программного обеспечения и наложения ряда ограничений на режимы полета отцам «стелса» удалось добиться приемлемых пилотажных характеристик, делающих его поведение на малых углах атаки похожим на реакцию обычных самолетов. Одну из самых больших трудностей при отладке автоматики доставил поиск мест установки приемников воздушных сигналов. Причем, требовалось установить 4 комплекта датчиков, поскольку система управления четырехкратно резервирована. Более 60 точек на поверхности планера были исследованы, и везде влияние элементов конструкции на показания приборов было слишком заметным. В конце концов все четыре ПВД установили в носу самолета несимметрично относительно продольной оси.

Испытания принесли и множество других неожиданностей. Так, обнаружился значительный кабрирующий момент, причину которого сначала видели в образовании зоны повышенного давления на верхней поверхности задней части фюзеляжа столь необычной формы. Однако тщательные летные эксперименты показали, что устойчивость самолета нарушает поток реактивных газов, выходящий через плоские сопла и взаимодействующий с пластинами, экранирующими сопла от обзора с нижней полусферы. После выявления этого эффекта систему управления вновь пришлось доработать. В ходе испытаний потребовалось изменить и порядок выработки керосина из баков, в результате разгрузка крыла внутренним топливом уменьшилась, и полеты пришлось прервать до усиления узлов крепления крыла, В этот период особого внимания удостоились решетки воздухозаборников - их подвергали частичным разрушениям, закупорке и обледенению. Для борьбы с последним наиболее эффективным оказался старый проверенный способ, состоящий в разбрызгивании на решетки спирто-водяной смеси крепостью ровно 40% .

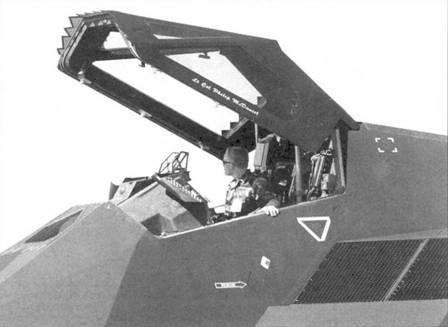

Один из самых необычных элементов F-117А - фонарь кабины пилота

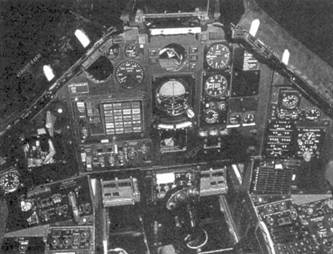

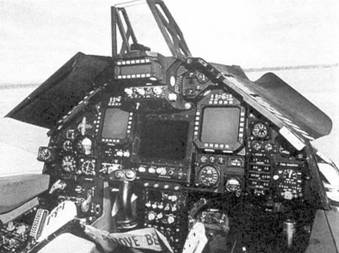

Приборное оборудование кабины пилота F-117А до и после модернизации

После того, как «сто семнадцатый» научили сносно летать, а к испытаниям подключили другие машины установочной партии, дело пошло довольно быстро. Первая дозаправка была выполнена уже 18 ноября 1981 г., первый ночной полет - 22 марта следующего года, первый сброс бомбы состоялся 7 июля, а 23 августа 1982 г. ВВС США получили свой первый «стеле» (хвостовой номер 787}.

Самолет прошел, причем успешно, и большую программу флаттерных испытаний, И уже после их завершения строевой пилот, выполняя один из полетов на проверку совместимости с подвесками, ввел самолет в скольжение, вызвав на левом вертикальном оперении флаттер взрывного характера. Киль мгновенно отвалился, а пилот привел самолет на базу с большими сложностями. Новый, гораздо более жесткий киль изготовили из композитов. Как это ни кажется странным, но F-117А выполнил ряд испытательных полетов на больших углах атаки, в основном, чтобы проверить установленные ограничения. Но была и вторая причина - во время продувок и полетов свободно планирующих моделей были получены противоречивые представления о штопорных свойствах самолета. Выяснение истины заняло множество полетов, в которых углы атаки повышались буквально по полградуса, и если обнаруживались малейшие отклонения от расчетного поведения самолета, тут же начинались новые продувки и эксперименты на пилотажном стенде. Историки «Сканк Уоркс»* с большими подробностями описывают этот процесс - сразу видно, что они гордятся его ходом. Правда, до какого именно угла таким образом дошел «сто семнадцатый», они так и не написали - наверное, стыдно.

В общем, в результате процесса «остелсивания» больше всего пострадали летные характеристики F-117А. Несмотря на относительно высокую тяговооружен-ность, «Найтхок» является ограниченно маневренной машиной, обладающей невысокой скоростью, сравнительно малой дальностью и плохими взлетно-посадочными характеристиками. В реальном полете он не имеет ничего общего с тем «стелсом», который побеждает всех в голливудских боевиках. Об этом свидетельствует и ироническое прозвище «хромой карлик», данное ему его же летчиками.

Первая половина 1980-х гг. была периодом резкой конфронтации между СССР и США. Пожалуй, впервые после Карибского кризиса возникла реальная угроза того, что война из «холодной» может превратиться в «горячую». В этих условиях техника «стеле» рассматривалась Соединенными Штатами как один из козырей, своеобразное чудо-оружие, способное в критический момент поколебать равновесие стратегических «весов». Если учесть, что наиболее массовые ЗРК стран Варшавского договора {С-75, С-125, С-200, «Круг», «Куб»), имевшиеся на вооружении в то время, при использовании только радиолокационных средств наведения могли обстреливать цели с ЭПР не менее 1 м2, то шансы «Найтхока» безнаказанным проникнуть во вражеское воздушное пространство выглядели весьма внушительными. Отсюда и первые производственные планы: выпустить в дополнение к 5 пред-серийным еще 100 серийных самолетов. Строительство F-117A пошло с максимальным темпом 8 машин в год.

Однако в это время в СССР началась горбачевская «перестройка», и вскоре политики заговорили о близком окончании «холодной войны». Разумеется, в новых условиях на первое место стали выходить требования экономичности, простоты эксплуатации и многофункциональности авиационных комплексов. А по всем этим параметрам «Найтхок» значительно проигрывал таким самолетам, как F-15E или F-16C. Кроме того, широкое развертывание в Советском Союзе ЗРК нового поколения С-300В, способных обстреливать цели с ЭПР до 0,02 м- привело к дальнейшему снижению интереса ВВС США к F-117A. Темп производства упал до 4, потом 3 машин, а последний серийный самолет этого типа был поставлен заказчику 12 июля 1990 г. Всего было построено 59 серийных экземпляров (хвостовые номера 785-843).

* Имеется в виду книга Джэя Миллера «Локхид Сканк Уоркс. Первые 50 лет» (Jay Miller. Lockheed's Skunk Works. The First Fifty Years).

Узел приема топлива

Носовая опора шасси

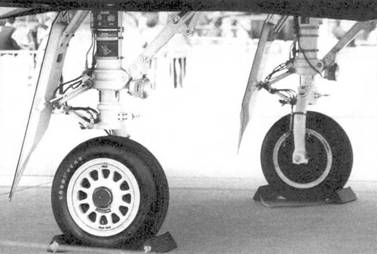

Шасси F-117A

Но даже в урезанном виде программа принесла фирме «Локхид» значительные финансовые, а главное, политические дивиденды. Репутация фирмы как создателя наиболее выдающихся самолетов еще более окрепла. Отделение «Сканк Уоркс» и Отделение авиационных систем ВВС США получили в 1989 г. приз Роберта Коллье «За разработку и развертывание малозаметного самолета F-117A, меняющего всю концепцию проектирования будущих военных самолетов и их боевого развертывания». Стоимость одного серийного самолета, по официальным данным на 1990 г., составила 42,6 млн. USD (примерно в такую же сумму американским налогоплательщикам обходился и F-15). На всю программу к тому времени было потрачено 6,56 млрд. USD, из них около 2 млрд. USD - на НИОКР, 4,27 млрд. USD -на закупки и 295,4 млн. USD - на создание наземной инфраструктуры. В дальнейшем (после 1992 г) было израсходовано еще более 400 млн. USD на модернизацию оборудования состоящих на вооружении «стелсов». Весьма накладными оказались и мероприятия по обеспечению режима секретности: на их долю пришлось 10-15% общей стоимости программы.

Если вспомнить, в каком темпе делался этот самолет и что в силу вышеназванных причин на него поставили далеко не самое новое оборудование, то не вызывает удивления, что его практически сразу же начали переделывать. Правда, американцы для благозвучия назвали этот перманентный процесс модернизацией. Первая ее фаза началась в самый разгар серийного производства - в 1984 г. - и состояла в замене бортовых компьютеров, обслуживающих индикаторы в кабине, автопилот и систему управления вооружением. Вначале на F-117A использовалась вычислительная система с тремя компьютерами M362F фирмы «Делко» с истребителя F-16, связанными дублированной шиной данных в стандарте MIL-STD-1553, Ее заменили на компьютеры АР102 производства IBM, аналогичные используемым на ВКС «Спейс Шаттл» и соответствующие новому стандарту MIL-STD-1750A. Этот шаг позволил применить новые образцы высокоточного оружия.

Вторая фаза модернизации, известная как программа OCIP (Offensive Combat Improvement Programme - программа повышения эффективности в наступательных боевых действиях), развернулась в 1987 г. и состояла в полном пересмотре информационно-управляющего поля кабины пилота. В его распоряжение передавали три полноцветных многофункциональных индикатора фирмы «Хо-ниуэлл» на электронно-лучевых трубках, способных отображать картинку, формируемую ИК-станциями, а также тактическую обстановку и карту местности. Были установлены также передняя верхняя панель ввода данных, трехмерная система оптимизации режимов полета, новый индикатор на фоне лобового стекла фирмы «Кайзер» и автоматическая система возвращения на аэродром базирования RAARS. Первый доработанный таким образом «Найтхок» (хвостовой №805) был передан ВВС 27 ноября 1990 г., а переоборудование других машин пошло с темпом 1 самолет в месяц.

Третья фаза, начавшаяся в 1992 г., решала задачу повышения точности навигации и прицеливания. Для этого на самолет установили лазерные гироскопы и приемники глобальной навигационной системы GPS, а также заменили две ИК-станции {верхнюю - FLIR и нижнюю -DLIR) на одну усовершенствованную ИК-систему обнаружения и целеуказания IRADS с двумя мозаичными приемниками, расположенными на местах прежних станций. Эта система, разработанная той же фирмой «Тексас Инструменте», что и заменяемые станции, оказалась наиболее сложным электронным компонентом F-117А. При ее отработке встретился ряд трудностей, в том числе обеспечения качества и стабильности изображения, достижения требуемой скорости разворота датчиков, снижения уровня помех, передачи цели на сопровождение с приемника переднего обзора на приемник нижнего обзора и т.д. Задача осложнялась субъективностью восприятия ИК-изображений летчиками: то, что казалось одним удовлетворительным, было совершенно неприемлемо для других. В течение года было выполнено 100 испытательных полетов, но окончательно технические проблемы были разрешены лишь после образования «команды тигров» из лучших специалистов различных отделений «Локхид». В ходе работы пришлось отказаться от электронной синхронизации разворота приемников в пользу механической системы, которая оказалась более надежной и обеспечила передачу цели на сопровождение с одного приемника на другой без опасности срыва. Работоспособность системы IRADS сохраняется даже при бомбометании с кабрирования после выхода из пикирования, когда происходит многократная передача цели между приемниками, и при бомбометании с крутого кабрирования с малых высот с перегрузками до 4д.

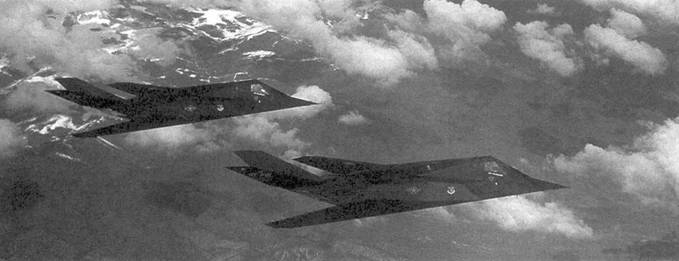

Пара «стелсов» 49-го истребительного крыла в тренировочном полете

Авиабаза Тонопа - гнездо «ночных ястребов»

Но характер выполняемых на F-117A работ определяется не только абстрактными планами командования, часто сама жизнь подсказывает конкретные направления движения. Так, по результатам войны в Заливе было увеличено быстродействие и емкость памяти системы планирования задания, а также модернизирована система связи. Самолет оснастили автоматом тяги, обеспечивающим возможность полета над целью с автоматическим выдерживанием постоянной скорости. В 1999 г. ВВС США приступили к реализации программы SCF, предусматривающей замену радиопоглощающих покрытий, выполненных по «обойной» технологии, на покрытия, нанесенные методом напыления с помощью роботизированных установок, с высокой точностью выдерживающих толщину слоев. Первый самолет с таким покрытием был передан ВВС в октябре 1999 г., а к 2005 г. предусматривается перекрасить весь парк «Найтхоков». Как видим, американцы уделяют своим «стелсам» постоянное внимание и стараются поддерживать эти двадцатилетние машины на вполне современном уровне.

Первоначальные планы предусматривали развертывание одной эскадрильи «Найтхоков» в Великобритании, для использования на европейском и ближневосточном ТВД, другой - в Южной Корее, для действий в азиатско-тихоокеанском регионе. Третью эскадрилью - тренировочную и резервную, предполагалось базировать непосредственно на территории США. Однако режим секретности в программе F-117A был столь силен, что разместить эти машины на какой-либо из действующих авиабаз, тем более за пределами страны, американское командование не смогло. Чтобы до поры скрыть «стелсы» от посторонних глаз, было принято решение организовать новую базу. Место для нее было выбрано в пустынной местности штата Невада, где раньше находился центр аэродинамических испытаний ядерного оружия. Ближайшим населенным пунктом было местечко Тонопа. Важную роль в этом выборе сыграла близость обширного, хорошо оборудованного и труднодоступного для посторонних наблюдателей полигона авиабазы Неллис. Для эксплуатации малозаметных самолетов аэродром центра был полностью реконструирован - удлинены ВПП и рулежные дорожки, построен новый КДП, а главное - воздвигнуты специальные ангары для хранения весьма нежных само-летов-«невидимок». Эти работы начались в 1980 году.

Тогда же в ходе довольно сложной процедуры были отобраны и первые пилоты «Найтхоков». К этому моменту каждый из них имел уже не менее 1000 часов налета на реактивных самолетах, в основном, на F-4, F-111 и А-10. Первой задачей группы стала разработка программы тренировочных полетов на «стелсе» с учетом необычности этого самолета и отсутствия «спарки». Дополнительные сложности в освоении F-117A ожидались по причине его повышенных взлетно-посадочных скоростей, а также ввиду того, что все полеты, включая первый, из соображений секретности предписывалось выполнять в темное время суток. В августе 1982 г. в Тонопа прибыл первый «Найтхок», и для персонала базы, не говоря уже про пилотов, день и ночь поменялись местами. Каждый летчик четыре ночи в неделю поднимался в небо Невады, выполняя по два-три 90-минутных полета за ночь, и лишь с понедельника на вторник допускался один вылет. Вся боевая подготовка, по сути, сводилась к отработке единственной задачи: прокрасться в воздушное пространство противника, обнаружить плановую цель и уложить в нее бомбу с лазерным наведением. Для тренировки летчиков-«стелсис-тов» в дневных условиях организовали полеты на штурмовиках А-7 «Корсар-2», наиболее похожих на F-117А по пилотажным характеристикам. Столь напряженная учеба вскоре дала результат: 26 октября 1983 г. было объявлено о достижении оперативной готовности первого подразделения «невидимок».

Им стала специально сформированная 4450-я тактическая авиагруппа (4450th TG - Tactical Group), за пилотами которой сразу закрепилось романтическое прозвище «ночные сталкеры». В связи с ростом численности F-117А и личного состава 5 октября 1989 г. группу переформировали в 37-е тактическое истребительное крыло (37th TFW - Tactical Fighter Wing), исключив из ее состава «Корсары». «Стелсов» хватило на 3 эскадрильи; две боевые - 415-ю и 416-ю (415th TFS и 416th TFS - Tactical Fighter Squadron), a также одну учебно-боевую -417-ю (417th TFTS - Tactical Fighter Training Squadron). Присвоив подразделениям именно эти номера, командование ВВС стремилось подчеркнуть преемственность поколений - их носили эскадрильи американских ночных истребителей периода второй мировой войны. Однако даже на этой патриотической волне переименования не закончились - 9 мая 1992 г. часть назвали 49-м истребительным крылом (49th Fighter Wing), сохранив ее трехэскадриль-ную структуру (7th, 8th и 9th Squadrons). В каждый момент времени в боевых эскадрильях насчитывалось не менее 18 «Найт-хоков», в учебной - от 6 до 10, еще 10-11 машин, как правило, пребывали на тяжелых формах техобслуживания и доработках. Однако в каждой эскадрилье лишь 5 или 6 самолетов считались постоянно готовыми к выполнению боевых заданий. Остальные в случае объявления периода угрозы должны были быть приведены в это состояние в течение 2-3 суток.

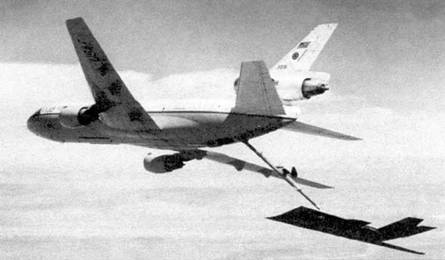

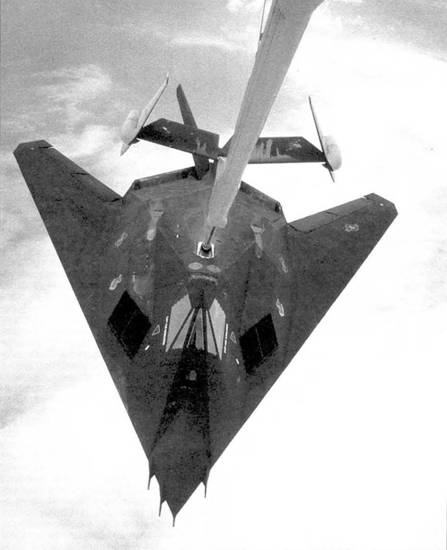

F-117A дозаправляется от КС-10

Почти все это время вокруг «стелсов» не ослабевал строгий режим секретности. Хотя Тонопа была одной из наиболее охраняемых баз ВВС, там предпринимались дополнительные, поистине драконовские меры, чтобы скрыть правду о «невидимках». При этом американские режимщики часто практиковали весьма остроумные решения. Так, чтобы отпугнуть праздных «любителей авиации» из числа персонала базы, на F-117А наносили специальные трафареты типа «система охлаждения реактора», значки «радиация» и другие «страшилки», Надо согласиться, что на самолете с такой внешностью они вовсе не выглядели притянутыми за уши. Однако ничего вечного под Луной уже давно нет, и пелена секретности вокруг «стелсов» постепенно тоже стала спадать. В апреле 1990 г, состоялась даже публичная демонстрация «Найтхока», что было связано с началом его полетов днем, когда уже все равно невозможно было скрыть его формы. Но главной причиной внезапного прилива откровенности стало стремление американского командования продемонстрировать общественности результаты одной секретной программы, чтобы доказать необходимость финансирования других.

После выхода в свет, т.е. с начала дневных полетов, программа боевой подготовки «стелсистов» практически изменилась мало, Все равно свои главные задачи этому самолету предстояло решать ночью. Разве что несколько менее острой стала проблема отсутствия «спарки». Теперь при первых вылетах начинающего летчика его инструктор летел рядом в двухместном учебно-тренировочном самолете Т-38, поддерживая с ним постоянную радиосвязь.

Конечно, вид F-117А поразил мировое авиационное сообщество. Он стал чуть ли не самым дерзким вызовом традиционным понятиям аэродинамики за всю историю полетов человека, И американцы не были бы собой, если бы не использовали этот шок «на все сто». Они возложили на «сто семнадцатый» ответственную роль убедительного примера технологического превосходства США над остальным миром, и для доказательства этого тезиса денег не жалели. «Найтхок» получил постоянную прописку на обложках журналов, стал героем крутых боевиков и звездой многочисленных авиашоу. В ходе одной из выставок - берлинского салона ILA-2000 -авторы этих строк смогли, так сказать, лично познакомиться с «невидимкой». Надо сказать, впечатление F-117А производит сильное. Это большой самолет, своим видом вызывающий ассоциации с чем-то средним между утюгом и тем броневиком, с башни которого выступал у Финляндского вокзала вождь мирового пролетариата.

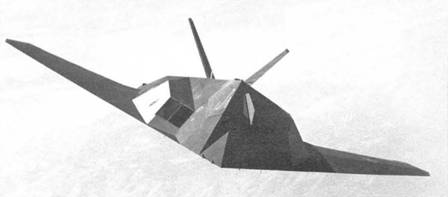

Примерно так долгое время фантасты представляли себе летательные аппараты инопланетян

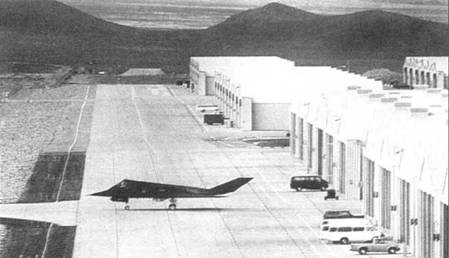

На родной базе для F-117А соорудили комфортные «квартиры»

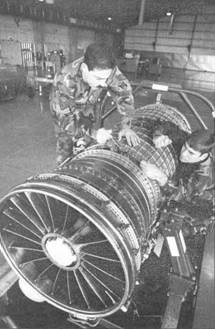

Техобслуживание двигателя F404-GE-F1D2

Как всегда, оправившись от первых впечатлений, начинаешь замечать детали. Например, местами вспученные, как плохо приклеенные комнатные обои, листы ра-диопоглощающего покрытия. Пузыри и неровности были легко заметны с расстояния в десяток метров. Причина - резкие перепады температур: тем летом в Берлине ночи были холодными, зато днем солнце жарило. Чтобы поберечь покрытие, «стелсы», в отличие от других представленных на аэродроме Шенефельд летательных аппаратов, на ночь закатывали в ангар. Наблюдение за подготовкой самолета к вылету наводило на мысль о том, что техническая эксплуатация F-117А - занятие весьма непростое. Хотя вылеты предстояли демонстрационные, а не боевые, подготовка к ним занимала примерно по часу, и на технической площадке на полную катушку вкалывало не менее дюжины человек. Впрочем, «стеле» летал в Берлине много, с успехом компенсируя недостаток маневренности экзотичностью форм и умело составленной программой демонстрационных полетов. На стоянке он смотрелся еще лучше, особенно под охраной бравых американских «рэмбо» с винтовками, эффектно игравших мускулами перед молодыми берлинскими фройляйн.

О потерях «стелсов» в ходе эксплуатации достоверных данных мало, и связано это, прежде всего, с общей секретностью программы. Провести же полный собст венный анализ практически невозможно, т.к. американцы тщательно скрывают количество оставшихся в строю самолетов.

Тем не менее, все источники сходятся в том, что первая машина разбилась 20 апреля 1982 г., причем, это был первый серийный самолет (хвостовой номер 785), на котором строевой летчик выполнял один из последних приемочных полетов. Собственно, к тому моменту самолет приемку уже прошел, но как раз накануне его передачи ВВС инженеры «Локхид» решили внести некоторые изменения в комплектацию оборудования. В процессе работ компьютер обработки воздушных сигналов был перемещен на новое место, при этом новые электрические соединения были выполнены неправильно. Самолет потерял управление сразу после отрыва, перевернулся на спину, упал на землю и загорелся. Подоспевшие спасатели потушили огонь и извлекли пилота, который после этого провел в госпиталях восемь месяцев. Интересный нюанс - поскольку вина «Локхида» и ВВС в этом инциденте была доказана, они покрыли расходы на лечение пилота, а это 700 тысяч USD!

Ночью 11 июня 1986 г. на 32 минуте полета врезался в вершину горы восьмой серийный F-117A (хвостовой №792), пилот погиб. Причина катастрофы осталась невыясненной, известно лишь, что перед полетом летчик жаловался на усталость. Третий «стеле» также был потерян в результате столкновения с землей. Это произошло с 31 серийным самолетом (хвостовой №815) ночью 14 октября 1987 г. на полигоне авиабазы Неллис. Как и в предыдущем случае, летчик не сделал попытки катапультироваться, а самолет оказался полностью разрушен. На этот раз возможной причиной происшествия назвали потерю пилотом ориентировки - ночь была особенно темной. 4 августа 1992 г. в результате пожара была потеряна 18-я серийная машина (хвостовой №802). 14 сентября 1997 г. в ходе авиашоу неподалеку от Балтимора, штат Мэриленд, у одного из F-117А в полете разрушилось крыло. Самолет рухнул на землю, ранив 6 человек. Пилот сумел катапультироваться. Имеются данные, что всего до середины 1999 г. с летной эксплуатации сняли девять F-117A, включая несколько по выработке ресурса. Кроме того, по официальным данным - одна, по данным независимых источников - четыре машины были потеряны в ходе боевых действий. Два «Най-тхока» из числа предсерийных самолетов установлены на постаменты при въездах на авиабазы Неллис и Райт-Паттерсон.

F-117А создавался для решения «специальных» задач, в первую очередь - на начальных этапах вооруженного конфликта. Американцы внимательно изучили опыт израильтян, сумевших мощными, хорошо рассчитанными ударами парализовать систему ПВО Египта в войне 1967 г. и расчистить небо для своей авиации. Учитывался ими и советский опыт 1968 г., когда массированное применение авиационных средств РЭП, особенно постановщиков помех Ту-16, практически лишило боеспособности весьма мощную систему ПВО Чехословакии, что позволило беспрепятственно высадить крупный воздушный десант в Праге. Был сделан вывод о необходимости иметь в составе вооруженных сил специальный самолет -прорыватель ПВО. способный в короткий срок парализовать врага, нанося удары по его «нервным узлам» (разумеется, прикрытым самыми мощными средствами обороны). Самолеты такого назначения получили в США название «серебряная пуля» (как известно, только пулей, отлитой из серебра, можно убить вампира). Основными целями «Найтхока» в первые часы большой войны должны были стать штабы, центры связи, инфраструктура ПВО, склады спецбоеприпасов и средства их доставки. Впрочем, перед F-117A ставились и более экзотические задачи. В частности, в соответствии с секретным планом «Дауншифт-02» самолеты этого типа должны были атаковать одну из дач Генерального секретаря ЦК КПСС на Черноморском побережье, находящуюся в зоне досягаемости тактической авиации, базирующейся в Турции.

F-117A отправляется в демполет. Аэродром Шенефельд, авиасалон ILA-2000

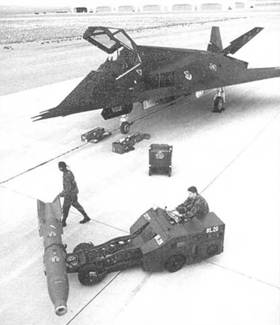

Оружейники базы Тонопа отрабатывают подвеску бомб

Получив в свое распоряжение такой суперсамолет, каким в начале 1980-х гг. казался F-117A, американское командование оказалось в хорошо известном жизненном положении, когда и хочется его применить, и колется, и мама (в смысле -конгресс) не велит. Впервые F-117А предполагалось использовать «в деле» в октябре 1983 г., т.е. еще до официального достижения оперативной готовности 4450-й группы. Они должны были принять участие в атаке лагерей террористов в Южном Ливане. По разным данным, от 5 до 7 самолетов получили вооружение, и координаты целей были введены в бортовые инерци-альные системы. Однако министр обороны США К.Уайнбергер за 45 минут до вылета на Ближний Восток отменил этот приказ. То же произошло и в 1986 г., при планировании налета на резиденцию ливийского лидера Муамара Каддафи. Предполагалось, что тяжелые военно-транспортные С-5 перебросят несколько «стелсов» из Тонопа на авиабазу ВВС США Рота в Испании. Проникнув в воздушное пространство Триполи, прикрытое весьма совершенными средствами ПВО (в том числе и ЗРК С-200), несколько «Найтхоков» должны были нанести удары корректируемыми авиабомбами по вилле полковника. Однако против этого плана, лоббируемого заинтересованным в проверке своего самого современного оружия командованием ВВС, категорически выступил председатель Объединенного комитета начальников штабов УКроу. Он заявил, что «техника «стеле» представляет слишком большую ценность, чтобы подвергать ее риску». В результате удар по Триполи 14 апреля 1986 г. был нанесен самолетами F-111. Потеряв две машины, американцы не достигли основной цели операции - физического устранения ливийского лидера.

Впервые F-117А были применены в боевых действиях 21 декабря 1989 г. в рамках операции «Джаст Коз» (Just Cause -справедливое дело) - американской интервенции в Панаме. Два «Найтхока» сбросили по одной бомбе GBU-27 калибром 907 кг с лазерным наведением на казармы панамской национальной гвардии в Рио Хато, где, как предполагалось, находился президент страны Норьега. Пресс-служба МО США сообщила, что «операция прошла успешно», бомбы с ювелирной точностью поразили заранее выбранные цели - участки местности, находящиеся от казарм на удалении, гарантирующем от разрушений, но в то же время, способном вызвать панику у панам-ских солдат. Действительно, гвардейцы выскочили из казарм в нижнем белье, однако, как выяснилось позднее, намечалось все-таки попасть в строения. Бомбы легли с большим отклонением от целей ввиду неблагоприятных погодных условий и ошибок летчиков. ПВО Панамы, не имевшая даже РЛС, разумеется, не представляла для американской авиации серьезной угрозы, а единственной причиной участия F-117А в этой операции было все то же стремление испытать его в бою, а также облегчить (создав благоприятный «пиар») прохождение через конгресс США финансирования другой программы малозаметного самолета -бомбардировщика В-2А.

Первые широкомасштабные операции с использованием F-117А развернулись во время войны с Ираком в январе-марте 1991 г. Однако для экипажей «стелсов» война эта началась задолго до первых взрывов в Багдаде - еще 19 августа 1990 г., когда «ночные сталкеры» из 415th TFS покинули место постоянного базирования и направились в Саудовскую Аравию. 18 «Найтхоков» эскадрильи выполнили беспосадочный 14,5-часовой перелет с дозаправками от девяти сопровождавших их КС-10. Новым домом на последующие полгода для них стала авиабаза Хамис Ма-шейт на юго-западе страны, расположенная на пустынном плато на высоте более 2000 м. От Багдада этот аэродром отделяет более 1750 км, а выбран он был потому, что его не могли достать иракские ракеты «земля-земля». С появлением секретных самолетов в Хамис Машейт приняли беспрецедентные меры безопасности и до предела ужесточили режим, обеспечив летчикам 415-й эскадрильи идеальные условия для подготовки к войне, чем они усердно занимались в течение 5 месяцев. Тренировочные полеты выполняли исключительно ночью в режиме максимальной автономности и скрытности. Особое внимание уделялось отработке дозаправки в воздухе при полном радиомолчании. Летали, в основном, в пределах границ Саудовской Аравии, лишь в некоторых случаях подходили к иракской границе, чтобы проверить реакцию ПВО Хусейна. Ни разу «стелсы» не были обнаружены, о чем свидетельствовал неизменный режим работы иракских радаров (когда к границе подлетал обычный самолет, ПВО сразу «поднимала голову»). По признанию летчиков эскадрильи, их невидимость стала важным моральным фактором, добавившим им смелости во время ночных рейдов над вражеской территорией. Успех тренировочных полетов побудил американское командование увеличить численность F-117А в регионе. В декабре 1990 г. на базу прибыли еще 18 «Найтхоков» из состава 416th TFS.

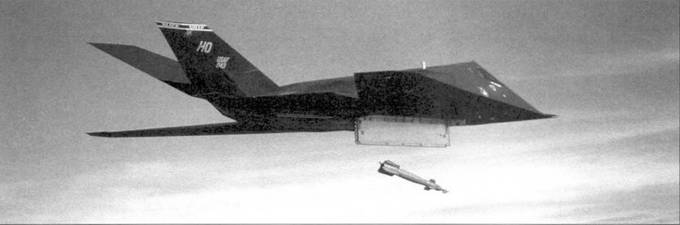

Сброс высокоточной бомбы GBU-10

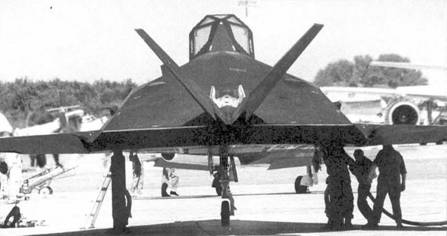

F-117А вернулся на базу в Саудовской Аравии после боевого вылета на Ирак.

Январь 1 991 г.

Пара F-117А из 9-й эскадрильи перед очередным патрульным вылетом.

Кувейт, 1998 г.

И вот наступила полночь с 16 на 17 января 1991 г. - звездный час F-117A, когда первая группа из 10 «Найтхоков» 415-й эскадрильи, каждый из которых нес по две 907-кг корректируемые бомбы, взлетела, чтобы нанести первые удары в новой войне. Ни до, ни после событий той ночи экипажи «сто семнадцатых» не добивались столь значительных успехов. Вспоминает участник того рейда к-н Дональдсон (позывной «Бандит 321»): «Мы все делали при полном радиомолчании, ориентируясь исключительно по времени. Вот сейчас мы должны запустить двигатели, сейчас вырулить из укрытия, начать разбег и т.д. В расчетный момент мы встретили 10 танкеров, взлетевших с саудовской базы Рияд, и выполнили дозаправку. Общим строем долетели до иракской границы, затем разделились и пошли каждый на свою цель. Мы делали все, чтобы нас не смогли обнаружить, выключили все освещение и убрали радиосвязные антенны. Мы не могли сказать ни слова товарищам и не могли услышать, если кто-либо хотел передать нам сообщение. Мы следовали по маршруту, тщательно следя за временем. Первые бомбы сбросила пара, ведомая м-ром Фистом («Бандит 261»), на иракский центр управления перехватчиками и тактическими ракетами юго-западнее Багдада. Благодаря точной координации наших действий по времени в следующие минуты большинство из запланированных целей были застигнуты врасплох и поражены, в т.ч. 112-метровая вышка в центре Багдада - ключ ко всей системе управления вооруженными силами. Эту важнейшую цель уничтожил к-н Кэрдэвид («Бандит 284»)».

Как только в Багдаде прогремели первые взрывы, все наземные средства ПВО, особенно артиллерия, открыли беспорядочный огонь по ночному небу, пытаясь поразить цели, которые были для них невидимы и которые к тому времени уже легли на обратный курс. За свою безусловную живописность этот момент особенно полюбился художникам: на большинстве изображающих F-117A полотен сюжет один - фейерверк огненных трасс в черном южном небе, силуэты мечетей на фоне пожарищ и тени таинственных, почти инопланетных «стелсов», растворяющиеся во мгле.

В списке объектов, которым нанесла повреждения первая группа, - два командных пункта секторов ПВО, штаб ВВС в Багдаде, объединенный центр управления и слежения в Аль Таджи, резиденция правительства. Вторая волна F-117А (3 машины из состава 415-й и 9 - из 416-й эскадрильи) нанесла повторные удары по штабу ВВС, командным пунктам ПВО. а также по телефонным, телевизионным и радиостанциям в Багдаде, по центру спутниковой связи. «Эти удары ослепили иракцев, -продолжает «Бандит 321», - и они не смогли вовремя обнаружить атаку обычных самолетов, которые приближались вслед за нами. ПВО была полностью дезорганизована. Мы видели на индикаторах в своих кабинах, как иракские МиГ-29 летали вокруг нас. Но они были слепы, не могли обнаружить нас и выполнить захват».

В течение первых суток подобные 5,5-часовые рейды совершили все 36 «Найт-хоков», из которых 24 находились в воздухе исключительно в темное время, а 12 -частично в светлое, взлетев после 17 ч по местному времени. Большая часть ударов выполнялась одиночными самолетами, и только три наземные цели были атакованы парами, в этих случаях ведомый с помощью инфракрасной системы мог оценить результаты бомбометания ведущего и скорректировать свою атаку. Как правило, F-117А работали автономно, без привлечения самолетов РЭП, так как постановка помех могла привлечь внимание противника. Вообще в ходе войны с целью повышения скрытности операции «стелсов» планировались так, чтобы ближайший самолет союзников находился от них на удалении не менее 160 км. Лишь в некоторых случаях «сто семнадцатые» взаимодействовали с EF-111 и F-4G.

Вылеты по плановым целям экипажи F-117A совершали каждую ночь. Через две недели войны стало ясно, что боевая эффективность «Найтхоков» довольно высока. Их стали посылать на задания все чаще и чаще. Нагрузка на экипажи росла. Чтобы помочь изнуренным пилотам, совершавшим боевые вылеты каждую ночь, 26 января в Хамис Машейт были переброшены еще 6 «стелсов», летчики и часть оборудования из состава тренировочного 417th TFTS. Таким образом, общее число F-117A, принявших участие в конфликте, достигло 42. Прибытие подкрепления позволило несколько снизить нагрузку на экипажи и матчасть. Теперь летчики поднимались в воздух раз в полтора-два дня, и все равно каждый из них в итоге налетал в боевых условиях от 100 до 150 часов.

Среди технического персонала F-117А немало женщин. Одна из них снимает заглушку с окна ИК-станции нижнего обзора

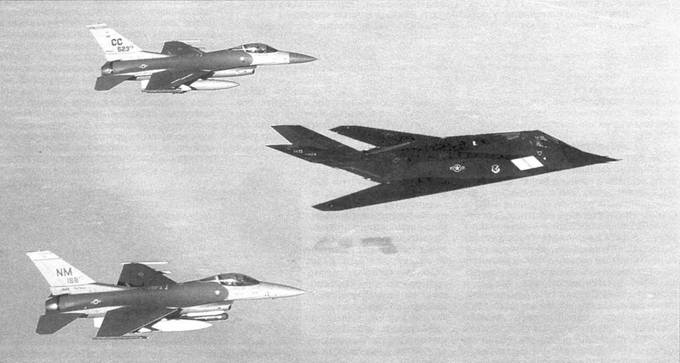

Демполет F-1 1 7А в сопровождении пары F-16. Кувейт. 1 998 г.

Тезис о высокой эффективности F-117A в той войне считается бесспорным. В частности, об этом свидетельствует успешное применение «стелсов» для поражения стратегических мостов на территории Ирака, тогда как ранее по ним было выполнено более 100 безрезультатных вылетов самолетами F-15, F-16 и F/A-18. Еще один пример: за четыре дня до начала наступления сухопутных сил союзников семнадцать F-117A в течение 27 минут нанесли удар по нефтепроводам, с помощью которых иракцы предполагали заполнить нефтью заградительные рвы на территории Кувейта: из 34 целей оказались поражены 32. Не менее важным результатом боевой работы «Найтхоков» стало уничтожение позиций ЗРК в Центральном Ираке, что дало возможность экипажам В-52 беспрепятственно выполнять ковровые бомбардировки. «Стелсам» приписывается и уничтожение нескольких иракских Ту-16, якобы готовившихся нанести удар химическими боеприпасами: В целом за войну F-117A выполнили 1271 вылет продолжительностью более 7000 часов и сбросили 2087 бомб с лазерным наведением GBU-10 и G8U-27 общей массой около 2000 т. Их результативность (относительное число боевых вылетов с поражением назначенных целей) составила, по официальным оценкам, 80-95%. В частности, утверждается, что пилоты «стелсов» добились 1669 прямых попаданий, допустив всего лишь 418 промахов. (Заметим, что в ходе войны во Вьетнаме результативность составляла в среднем 33%, а к началу 1990-х гг. нормой для самолетов обычных типов являлись 50%.) Но самым впечатляющим, пожалуй, является утверждение, что при численности всего лишь 2,5% от общего числа развернутых в зоне Персидского залива самолетов, F-117А поразили около 40% всех атакованных союзниками стратегических целей.

Выступая позднее на заседании в конгрессе США, командующий ВВС многонациональных сил в зоне Персидского залива генерал-л-т Ч.Горнер на основании этих данных заявил, что малозаметные самолеты, такие как F-117A и В-2, будут незаменимы в будущих локальных конфликтах, аналогичных войне в Заливе. Центральным моментом выступления Гор-нера было сравнение двух рейдов против сильно защищенных иракских ядерных установок в Аль-Тувайте, к югу от Багдада. Первый рейд был выполнен днем 18 января, в нем участвовали 32 самолета F-16C, вооруженных обычными неуправляемыми бомбами, в сопровождении 16 истребителей F-15C, четырех постановщиков помех EF-111, восьми противорадиолокацион-ных F-4G и 15 топливозаправщиков КС-135. Этой многочисленной авиационной группе не удалось выполнить поставленную задачу. Второй рейд был совершен ночью всего лишь восемью F-117A, каждый из которых был вооружен двумя бомбами GBU-27, в сопровождении двух топливозаправщиков. В этот раз американцы уничтожили три из четырех иракских ядерных реакторов. По мнению Гор-нера, такой же ущерб могли причинить за один вылет два бомбардировщика В-2 без привлечения топливозаправщиков.

Однако продолжать цитировать здесь восторженные отклики на успехи «Найтхоков» американских генералов, сенаторов и прочих ответственных за обработку общественного мнения лиц мы все же не будем. Отчасти потому, что имеется и другая информация об эффективности действий F-117А в Ираке. Например, некоторые источники утверждают, что из нескольких КАБ в цель попадала лишь одна, а реальная результативность «стелса» не превышала 30%. При стоимости одной бомбы GBU-27 в 175000 USD это делало применение высокоточного оружия весьма об-

ременительным. Согласно официальной статистике, в Персидском заливе на «умные» средства поражения пришлось менее 8% всех авиационных боеприпасов, использованных союзниками, однако их стоимость составила 85% стоимости всех сброшенных на противника ракет и бомб.

Кроме того, на боевом счету F-117А (и одновременно на совести его экипажей) имеется несколько печальных инцидентов. Например, разрушение бомбоубежища в Багдаде 13 февраля, которое ошибочно было принято за командный пункт. В результате этой атаки погибло более 100 мирных жителей, что вызвало большой резонанс в мире.

Еще один интересный момент: все подконтрольные ВВС США источники информации в один голос утверждают, что за всю войну ни один «стеле» не был не то что сбит, но даже поврежден огнем противника. В то же время есть сведения, что один F-117A был сбит 20 января 1991 г. иракским ПЗРК «Игла». Самолет якобы упал в пустыне на территории Саудовской Аравии, и подчиненные Хусейна просто не имели возможности предъявить его обломки в качестве доказательства своей победы.

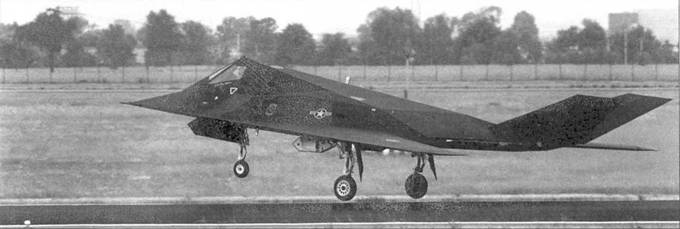

Посадка F-117А на итальянской авиабазе Авиано. 1999 г.

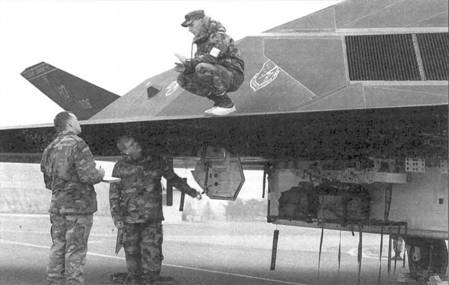

Техники осматривают F-117А после перебазирования. Обратите внимание -для ходьбы по самолету используются специальные «галоши»

Торжествующие сербы у обломков сбитого «стелса». Март 1999 г.

С окончанием операции «Буря в пустыне» пошли на убыль и успехи F-117A, хотя в этом регионе «стелсы» периодически воевали в течение всего последующего десятилетия. Так, в ходе «карательной» операции против объектов ПВО в Южном Ираке (командные пункты, позиции ЗРК, РЛС), состоявшейся 13 января 1993 г., F-117А оказались малоэффективными: шесть этих машин смогли поразить лишь 2 цели из 6 назначенных. В двух случаях произошел срыв лазерного наведения бомб при их проходе через облака, в третьем летчик не смог обнаружить цель, а в четвертом неправильно определил поворотный пункт маршрута и разбомбил ложную цель. Это говорит о способности F-117A выполнять операции только в простых метеоусловиях. А описываемый рейд, в котором, кстати, приняли участие 38 разнотипных самолетов, проходил ночью при плохой видимости. Именно погода, по заявлению представителей Пентагона, стала причиной низкой результативности налета: из 32 плановых целей были поражены лишь 16. В декабре 1998 г. F-117А, работавшие с баз в Кувейте, приняли участие в операции «Лиса пустыни» (Desert Fox) - бомбежке иракских заводов по производству оружия массового уничтожения. За 4 дня американская авиация выполнила 650 самолетовылетов против 100 целей, а флот выпустил 100 «Томагавков». Однако о результатах операции почти ничего не сообщалось, что можно интерпретировать как свидетельство их отсутствия. Вялотекущая война с участием «стелсов» в т.н. запретной для полетов зоне на юге Ирака продолжается до сих пор. Так, за период с декабря 1998 г. по май 2000 г. иракцы 320 раз создавали угрозу самолетам США и Великобритании, те отвечали постоянными ударами по объектам ПВО. За

1999 г. они сбросили там 1500 бомб и еще не менее 500 - за 2000 г. В феврале 2001 г. 24 самолета союзников нанесли новый удар по традиционным для F-117А целям -позициям РЛС и командным пунктам ПВО в районе Багдада.

Еще одной возможностью отличиться для F-117A стала война против Югославии в марте-июне 1999 г. В ней «Найтхо-ки» широко использовались с первого дня, привлекаясь для ночных ударов по объектам ПВО, а также по другим важным, хорошо прикрытым средствами ПВО стационарным целям. При этом основным оружием оставались КАБ с лазерным наведением. По некоторым данным, особенностью применения «стелсов» в этой операции стало их постоянное прикрытие самолетами РЭБ. Если это так, то лучшего свидетельства преувеличения их невидимости для современной развитой ПВО не надо и искать. В целом, об участии F-117A в этой войне в американской прессе написано значительно меньше, чем о войне в Заливе, из чего можно сделать вывод, что применение их на европейском театре оказалось менее успешным. А кроме того, конфликт на Балканах окончательно покончил с мифом о неуязвимости «стелса».

Настоящим шоком для Америки стало уничтожение на третьи сутки боевых действий (27 марта в 20.55) первого F-117А (летчик к-н К.Двили), который был сбит в 32 км от Белграда в районе деревни Будановцы. Существуют различные версии поражения этого самолета: ракетой ЗРК «Куб», истребителем МиГ-29 и огнем ствольной зенитной артиллерии. Возможно, в «добивании» этого F-117A участвовали различные средства сербов, поэтому решить, кому принадлежит основная заслуга, трудно. По словам американского пилота, атака по его самолету была совершенно неожиданной, без срабатывания системы предупреждения. При этом К.Двили «не помнит, как рванул кольцо катапульты». Семь часов спустя поисковая группа нашла летчика в укрытии, где он прятался от югославской полиции, и доставила на авиабазу Авиано в Северной Италии. В ходе операции по его поиску были задействованы вертолеты поисково-спасательной службы НН-60 «Пэйв Хоук», один из которых с 12 членами экипажа и десанта на борту в районе г. Углевик был сбит, при этом удалось спастись лишь двум членам экипажа, взятым в плен. 1 апреля на аэродроме Плесо (г. Загреб, Македония) совершил вынужденную посадку другой F-117A, получивший боевые повреждения. Еще один самолет этого типа, по сообщениям сербов, был потерян 5 апреля во время атаки телебашни «Црвени Кот». Летчик катапультировался и приземлился в районе деревни Ремете. 20 мая сербы сообщили, что над Косово МиГ-29 сбил еще один, вероятно, последний в ходе кампании, самолет противника, который тоже классифицировали как F-117А. Всего, по данным МО Югославии, в этой войне США лишились трех F-117А.

Планируется, что F-117А останется на вооружении до начала следующего десятилетия

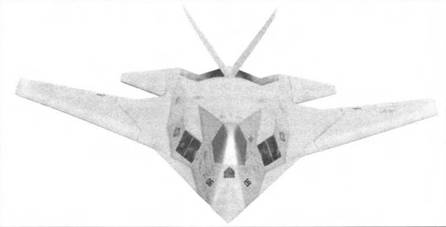

Так мог выглядеть палубный F-117N

Последствия этих потерь оказались для Америки гораздо большими, чем можно было надеяться. Совсем недавно получили подтверждение циркулировавшие в течение двух лет слухи о том, что остатки одного из сбитых в Югославии «стелсов» были вывезены в Россию и подвергнуты всесторонним исследованиям. В номере от 5 октября 2001 г. журнал «Авиэйшн уик» поместил репортаж из Жуковского, в котором неназванное высокопоставленное лицо российского авиапро-ма «признало, что остатки F-117А использовали для улучшения возможностей российской ПВО обнаруживать и уничтожать малозаметные самолеты и крылатые ракеты». Конечно, вряд ли изучение технологических достижений двадцатилетней давности сильно продвинет российскую науку, но подержать в руках чужие секреты всегда полезно.

В войне против Афганистана «Найтхо-ки» не участвовали. Возможно, в слабой ПВО талибов американцы не увидели для них достойных целей, может, не смогли организовать их эффективную работу с удаленных авиабаз, а то и просто решили после Югославии поберечься от возможных потерь среди «хромых карликов», которых они возвели в ранг предмета национальной гордости.

Следует признать, что к моменту своего создания «Найтхок» действительно являлся грозным боевым средством, предназначенным для решения конкретных задач в конкретной обстановке. Американские авиастроители сумели создать его в кратчайшие сроки, сохранив при этом высочайшую секретность работ. В течение нескольких лет эта «невидимка» в самом деле оставалась невидимой для Советского Союза, Китая и других потенциальных противников США. Однако, как любое узкоспециализированное изделие, F-117A быстро устарел после того, как изменились условия, для действий в которых он создавался. Развитие средств обнаружения летательных аппаратов, в т.ч. основанных на новых физических принципах, сделало его невидимость весьма относительной. А вот недостатки самолета оказались абсолютными. Как показало время, сама идея самолета, в конструкции которого «выпячивается» какое-либо одно качество (в данном случае

- малая ЭПР) в ущерб другим, оказалась бесперспективной. Построив всего 20 экземпляров «стелсов» третьего поколения

- стратегических бомбардировщиков В-2 «Спирит», американцы взяли курс на разработку более гармоничных машин (F-22, JSF) в которых требование малой заметности уже не является доминирующим, хотя и остается одним из ключевых. Заметим, что и на российских самолетах пятого поколения - МФИ, С-37 и др. - реализуется тот же подход.

Возможно, именно по причине «однобокости» остались нереализованными многочисленные проекты модернизации «Найтхока» в интересах ВВС и ВМС США. Так, в 1993 г. после закрытия программы малозаметного палубного штурмовика-бомбардировщика А-12 «Авенджер» фирма «Локхид» в инициативном порядке проработала проект палубного бомбардировщика F-117N «Сихок» в качестве «переходного» самолета, призванного заполнить пробел между быстро стареющим палубным штурмовиком А-6Е «Ин-трудер» и перспективным JSF. Проект предусматривал, в частности, оснастить F-117 обычным хвостовым оперением, новым фонарем с улучшенным обзором, складным крылом, тормозным гаком и рядом других усовершенствований. Однако эта работа не получила поддержки командования ВМС США. Не имели развития и другие инициативные проекты «Локхид» - палубный штурмовик-бомбардировщик A/F-117Х, тактический бомбардировщик F-117B. В середине 1990-х гг. мода на технологию «стеле» в США пошла на убыль, и Пентагон продолжил закупки хорошо зарекомендовавших себя обычных тактических самолетов F-15E, F-16C/D, F/A-18C/D.

И тем не менее, авторы не могут не выразить своего восхищения «Найтхо-ком», ибо он представляет собой пример блестящего решения задачи, впервые встретившейся в инженерной практике в столь радикальной постановке.

Чтобы достичь поставленной цели -практически полной невидимости машины для современных систем ПВО, воспитанникам «Келли» Джонсона пришлось проявить такую смелость мышления, так далеко шагнуть в сторону от магистрального пути развития самолетостроения, что это сделало F-117A абсолютно уникальным летательным аппаратом. Этот самолет прочно и надолго занял место в истории авиации. Ну, а в строю ВВС США, согласно существующим планам, он останется только до начала следующего десятилетия, после чего его заменит многофункциональный истребитель JSF.
