«Ястребы» Доновэна Берлина

Александр В. Котлобовский /Киев

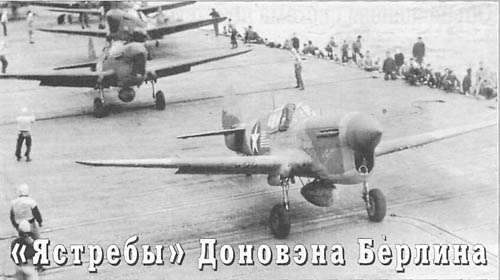

P-40F из 325-й ИАГ USAAF на палубе авианосца «Рейнджер» готовы к перелету на береговые базы. Северная Африка, 19 января 1943 г.

P-40Fs of the 325th Fighter Group USAAF on Rainger aircraft carrier deck. They are ready to fly to coast bases. North Africa, the 19th of January, 1943

Р-40 различных модификаций активно поставлялись в USAAF, RAF, а также воздушным силам Австралии, Бразилии, Китая, Мексики, Новой Зеландии, Португалии, Канады, Колумбии, Турции, Южной Африки, Нидерландской Ост-Индии, «Свободной Франции» и СССР (для ВВС и ПВО поступили 247 Р-40 модификаций Н-81 и 1887 – Н-87, а для ВМС – еще 311 машин всех модификаций). Также на Р-40 в составе британских и американских частей летали польские летчики.

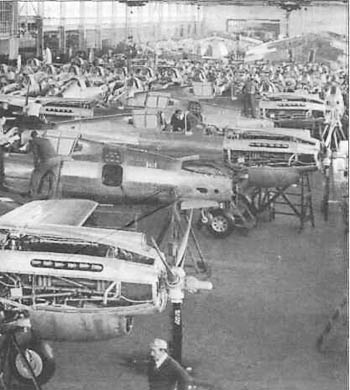

Р-40В в цехе окончательной сборки

Р-40В in final assembly shop

Боевой дебют Р-40 состоялся в июне-июле 1941 г. в ходе кампании против вишистских войск в Леванте – исторической области, включавшей Сирию и Ливан. В ней приняли участие 3-я эскадрилья ВВС Австралии (RAAF) и 250-я АЭ RAF, вооруженные Tomahawk Mk. IIB. Боевой счет открыли австралийцы Джеффри, Перрин и Сэндерс, сбившие над морем 2 и повредившие еще один Ju 88. Всего за время боев летчики 3-й АЭ сбили 19 германских и французских самолетов. Свои потери составили 4 машины. Англичане воздушных побед не имели. Затем вооруженные Р-40 британские, австралийские, канадские и южноафриканские авиачасти воевали в Северной Африке вплоть до изгнания противника из Туниса в мае 1943 г., после чего приняли участие во вторжении на Сицилию и материковую часть Италии. К весне 1944 г. почти все они были перевооружены на более современную технику, и лишь 29-я эскадрилья ЮАР продолжала сражаться на «Томахоках» вплоть до завершения войны в Европе. Наиболее результативным среди летчиков этих подразделений стал австралиец К. Колдуэлл (20,5 победы), за ним следует британец Б. Дрейк (15) и канадец Дж. Эдварде (12,5).

На тихоокеанском ТВД на Р-40 Британское содружество представляли австралийцы и новозеландцы. И те, и другие сражались на Новой Гвинее. Австралийцы также принимали участие в отражении японских налетов на свой северный порт Дарвин, сбив с февраля 1942 г. по январь 1943 г. 65 самолетов и потеряв 31 машину. Новозеландцы приняли активное участие в кампании на Соломоновых о-вах, уничтожив 99 самолетов неприятеля. Наиболее результативными тихоокеанскими асами у австралийцев стали братья Дж. и Л. Джексоны (соответственно 8 и 5 сбитых), а у новозеландцев – Дж. Фискен и П. Ньютон (по 5).

Ко времени начала войны на Тихом океане американцы в составе восьми эскадрилий и управления 15-й и 18-й авиагрупп, а также разных мелких подразделений имели на Гаваях 87 Р-40В и 13 Р-40С. На Филиппинах они располагали еще 107 Р-40В и Е, которыми были вооружены 24-я и 25-я ИАГ. 7 декабря 1941 г. во время нападения на Перл-Харбор японцы уничтожили на земле и при взлете 37 Р-40В и 6 Р-40С, а половину оставшихся машин повредили. Отражая налеты, пилоты 47-й АЭ совершили 22 боевых вылета, при этом л-ты К. Тейлор и Дж. Уэлч сбили по 4 самолета, а Г. Браун – 1. Позже гавайские Р-40 совершили 27 боевых вылетов на поиск вражеских кораблей. В тот же день на Филиппинах янки потеряли 27 Р-40. Когда через четыре месяца боев американо-филиппинский гарнизон капитулировал, в строю оставалось всего 9 истребителей. В воздушных схватках приняли участие, в основном, летчики 24-й ИАГ, сбившие 45 самолетов и 30 уничтожившие на земле. Командир 17-й АЭ л-т Б. Уогнер 14 и 16 декабря 1941 г. сбил 5 Ки-27 и стал первым американским асом во второй мировой войне. Его подчиненный л-т Р. Черч при налете 16 декабря на аэродром Виган был подбит и на горящей машине таранил стоянку вражеских самолетов.

Позже американские Р-40 принимали участие в обороне Суматры и Явы, в боях на Новой Гвинее, Соломоновых о-вах и др. Отдельной строкой выглядят действия наемников из США в Китае в составе Американской Добровольческой авиагруппы (знаменитых «Летающих тигров»), преобразованной в середине 1942 г. в 23-ю ИАГ. Наиболее результативным среди них на Р-40 оказался п-к Д. Хилл, одержавший 18,25 победы. Из других летчиков Тихоокеанского ТВД можно назвать Дж. Джонсона и Р. Уэстбрука, имевших по 14 побед. Китайцы на Р-40 сражались в составе т. н. Смешанного китайско-американского авиакрыла. Его летчики лишь за 1944 г. сбили в воздухе 227 самолетов противника, потопили 3689 разных плавсредств, уничтожили 3809 единиц автотехники. Асами являлись м-р Куань Тань (8 побед) и п/п-к Ван Куанфу (6,5). Позднее, в 1946-49 гг., одна ИАГ на Р-40 в составе гоминдановских ВВС приняла участие в очередной гражданской войне, в ходе которой все «ястребы» были потеряны.

На средиземноморском ТВД у американцев на Р-40 сражалась 8-я ИАГ, принимавшая участие в боях в Северной Африке, высадках в Сицилии и материковой Италии. До перехода весной 1944г. на более современную матчасть ее летчики совершили на Р-40 67059 боевых вылетов, сбросили 11014 т бомб, сбили 481 самолет противника и 40 уничтожили на земле. Свои потери составили 553 машины. Здесь наиболее результативным асом был м-р Л. Чейз с 10 победами.

У «свободных французов» на Р-40Е в январе-марте 1943г. в Тунисе воевала ИАГ GC И/5, сбившая 7 самолетов. Поляки на Р-40 уничтожили около 5 германских и японских машин. У голландцев на Новой Гвинее в конце второй мировой сражалась на P-40N 120-я АЭ. Затем она до конца 1948 г. воевала против индонезийских повстанцев. 29 июля 1947 г., поднявшись на перехват повстанческого Ки-51, летчик 120-й ошибочно сбил индийский С-47 с гуманитарным грузом. Это была последняя воздушная победа на Р-40.

Из стран-союзниц Германии Р-40 применяла Финляндия, летчикам которой в качестве трофея достался один Р-40М. В составе LeLv-32 он применялся для вылетов на разведку.

В ВВС РККА первым на Р-40 (Н-81) вступил в бой 12 октября 1941 г. 126-й ИАП, участвовавший в обороне Москвы. К 15 ноября летчики совершили на «То-махоках» 685 боевых вылетов и сбили 17 самолетов противника. Р-40 применялись на разных фронтах, примерно, до середины 1943 г., притом некоторые машины даже приняли участие в воздушном сражении над Кубанью. В системе ПВО истребители эксплуатировались вплоть до окончания войны. На Северном и Черноморском флотах полки, вооруженные Р-40, воевали вплоть до завершения активных боевых действий на своих ТВД осенью 1944 г. При этом «ястребы» хорошо зарекомендовали себя как топмачтовые бомбардировщики при действиях по надводным целям. Эксплуатировавшиеся в СССР Р-40 были, в основном, списаны в течение 1946 г.

Считается, что наиболее результативным советским летчиком, сражавшимся на Р-40, был Герой Советского Союза гв. к-н С. М. Новичков из 67-го ГИАП, одержавший на нем 19 побед. 15 персональных и 1 групповую победу на Р-40 одержал Герой Советского Союза к-н К. Ф. Захаров из 233-го ИАП. К сожалению, пока отсутствуют данные о боевых успехах советских летчиков, сражавшихся на «Уорхоках», равно как и доля побед, одержанных теми либо иными асами на Р-40. Известно, что среди 601 летчика-истребителя, имеющего 15 и более сбитых самолетов противника, не менее 35 человек добились успехов на «ястребах». Наиболее известными являются Б. Сафонов, П. Покрышев, В. Серов, А. Хлобыстов, А. Чирков. На счету Хлобыстова, помимо всего, три тарана выполнены на Р-40, из них 2 – в одном бою. Наиболее результативно против кораблей противника действовал Герой Советского Союза к-н В. П. Стрельников из 78-го ИАП СФ, потопивший 7 плавединиц неприятеля.

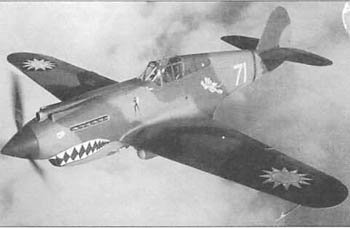

Единственный сохранившийся ныне летный экземпляр Р-40С несет окраску авиагруппы «Летающие тигры»

Unique remained P-40C has Flying Tigers group colouring

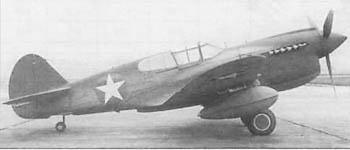

P-40E с перегоночными ПТБ на подкрыльевых держателях

Р-40Е equipped with long-range external tanks mounted on holders under wing

P-40F, построенный на средства компании Brotherhood of Railroad Trainmen

Building this P-40F was financed by Brotherhood of Railroad Trainmen company

P-40K имел характерное отличие – увеличенный по площади киль

Р-40К characteristic difference is increased area of fin

В целом оценка самолетов семейства Р-40 парадоксальна. Считавшиеся в общем неплохими истребителями, они не оправдали возлагавшихся на них надежд. Машины в лучшем случае не намного уступали аналогичным самолетам противника. Несмотря на постоянную модернизацию, они не могли тягаться на равных с такими истребителями, как FW 190, Me 109G и К или Ки-84. Поэтому лишь только в США появилась более современная техника, в первую очередь «Мустанги», командование USAAF не пожелало продолжать отношения с «Кертисс», сначала сократив заказ на P-40N, а затем полностью проигнорировав последующие разработки фирмы. Все это потянуло за собой шлейф неприятностей, приведших в 1951 г. к краху компании.

Александр В. Шпигунов/ Киев

«Ястребиное» изобилие для моделистов

Kittyhawk Mk.Ill из 112-й эскадрильи RAF с подвешенной 113-кг бомбой. Северная Африка, конец 1942 г.

Kittyhawk Mk.lll of the 112th RAF squadron with suspended bomb weighting 113 kg. North Africa, end of 1942

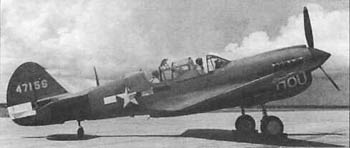

Учебно-тренировочный TP-40N, переделанный из P-40N

TP-40N training aircraft reequipped from P-40N

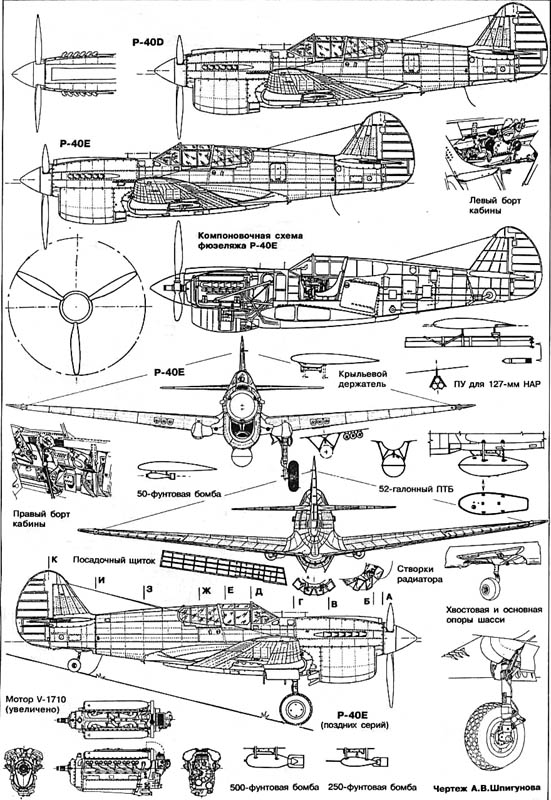

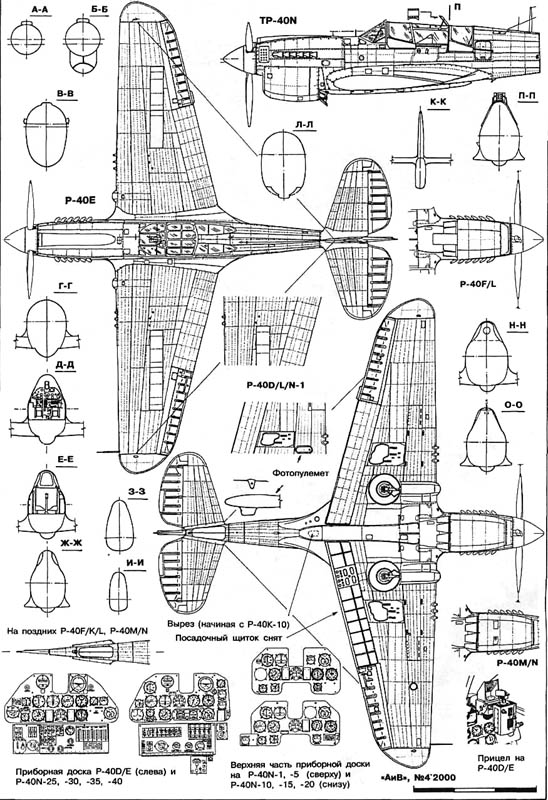

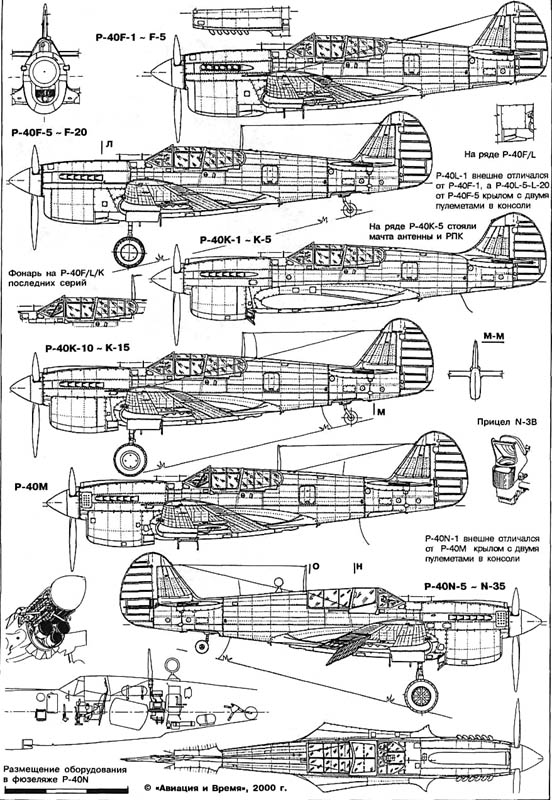

Прежде чем перейти к описанию моделей самолетов семейства Р-36 – Р-40, остановимся на проблеме подготовки чертежей. Дело в том, что разработка таких материалов по авиатехнике 30-40-х гг. в наши дни представляет определенную трудность. Техническая документация по этим машинам в период их создания и эксплуатации была традиционно секретной, а в наши дни ее сохранившиеся экземпляры раздобыть достаточно трудно. Это касается не только советских машин, многие документы на которые по инерции и сейчас несут гриф «Секретно», но и зарубежных. По ним документы давно открыты, но хранятся в архивах фирм-создателей, авиамузеев и групп реставраторов исторических машин, и получение их связано с большими финансовыми затратами по копированию огромных объемов графики (никто ведь не будет подбирать нужные листы чертежей – или покупай все, или сам приезжай в Дейтон или Даксфорд и выбирай необходимое). Что касается зарубежных публикаций, ориентированных на моделистов и любителей авиационной истории, то многие из них имеют неточности, особенно почему-то страдают общие виды – геометрия самолета. Даже такое солидное издание, как «Ин детайл енд скейл», грешит тем, что многие нюансы остаются загадкой. Поэтому при подготовке чертежей требуется комплексный подход, включающий обязательную «критику источников».

В работе над графикой по истребителям Р-36 и Р-40 использовалось большое количество литературы, изданной в США, Великобритании, Франции, Финляндии, Польше, Чехии и СССР, в том числе «Техническая информация ЦАГИ» периода второй мировой войны, а также различные фотоматериалы. При этом пришлось столкнуться с группой вопросов, один из которых остался частично открытым – это расположение служебных лючков на крыльях Р-36С, Н-75А, Р-40 и Р-40В/С. Эти машины оснащались 2-4

крыльевыми пулеметами и имели различную конструкцию отсеков вооружения, что подтверждается документально. Однако расположение крышек и лючков пришлось восстанавливать по, увы, не всегда четким фотографиям самолетов военного периода. Кроме того, использовалась доступная информация по редким, сохранившимся до наших дней экземплярам этих истребителей. В музее Дейтройта (США) находится один Р-36А, в музее г. Дон Муанга (Таиланд) – Hawk-75N. Оба эти «Ястреба» имеют крылья без вооружения и несут многочисленные следы ремонта, а иногда и неаккуратной реставрации. В музее г. Пенаскола (шт. Флорида, США) экспонируется Р-40В, но его опубликованные снимки тоже не позволяют ответить на все вопросы. Существует еще один «живой» «Тома-хок» (Р-40С). Найденный когда-то в Карелии, он сейчас находится в частном владении Стива Хинтона, который восстановил машину до полетного состояния. Однако ее подробных фото ни до, ни после реставрации у автора чертежей, к сожалению, не было. Вопросов по Р-40 более поздних серий возникало меньше, поскольку и документов по этим самолетам известно больше, и немало машин сохранилось (некоторые из них находятся в отличном состоянии).

Перейдем теперь к моделям этих истребителей. Традиционно будут рассмотрены только крупносерийные полистирольные изделия. (В масштабе 1:144 существуют модели фирм ARII и Revell. Из-за непопулярного в странах СНГ масштаба их стоит отнести к редкостям.)

В масштабе 1:72 модели Р-36 (или Н-75) выпускаются фирмами Revell, Monogram и Heller. «Киты» от Revell и Monogram, примерно, равноценны по набору достоинств и недостатков – у каждой что-то выполнено лучше, что-то хуже. Монограмовская копия более доступна у нас, поскольку несколько лет назад была в продаже, а вот модель Revell давненько не появлялась в каталоге этой компании. Самая доступная (в т. ч. и по цене) модель Heller в упаковке чешской фирмы Smer имеет ряд трудноисправимых недостатков и не слишком богатую деталировку. Однако при использовании ее деталей, набора Р-40В/С московской «Звезды», «фотоэтчедов» и достаточном опыте можно выполнить очень точную копию Р-36, потратив на все сумму, близкую к цене монограмовской продукции, и не теряя времени на ее поиски. Правда, работы по корректировке всех недостатков будет много.

В «72-м» существуют две модели Р-40В/С. Одна, английской фирмы FROG, выпускалась в СССР разными производителями. Последние несколько лет пресс-форма принадлежит «Звезде», и наборы продаются в странах СНГ, в том числе – в Украине по цене 8-10 грн. Вторая, выпускаемая корейской Academy, тоже не редкость у нас, но стоит больше. Корейский пластик отличается аккуратным литьем и тонкой внутренней расшивкой. В остальном обе модели идентичны и обладают немалым количеством недостатков.

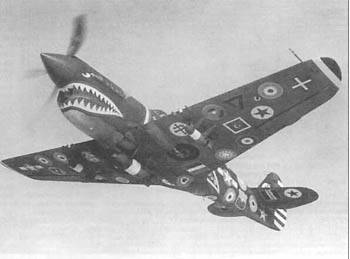

15-тысячный Р-40 нес опознавательные знаки всех государств, эксплуатировавших истребители этого типа

The 15000th production Р-40 had insignia of all states operated this type fighters

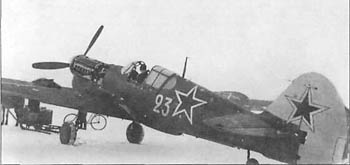

Так называемый Р-40КУТИ. Самолет переоборудован в 1-х авиаремонтных мастерских. Ленинград, 1945 г.

So called P-40K УТИ. The aircraft has been reequipped in 1-st aircraft repair shops

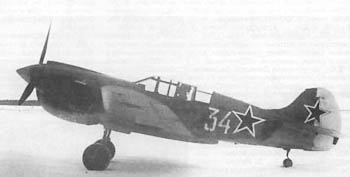

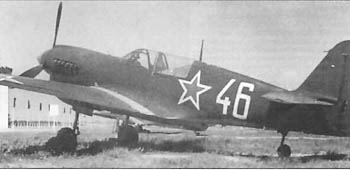

Один из P-40N ВВС РККА, послевоенное фото

One of P-40N of Red Army AF. Photo made after the war

Р-40М-10 из 191-го ИАП ВВС РККА, совершивший вынужденную посадку 27 декабря 1943 г. на финской территории

Р-40М-10 of the 191th Fighter Regiment of Red Army AFperformed emergency landing at Finnish territory on the 27th of December, 1943

Это неправильные очертания задней части фюзеляжа, вертикального оперения, формы воздухозаборника на верхней части капота и «бороды» радиатора внизу, слишком большой (по длине) проем кабины пилота, очень плох вход радиатора и капот перед ним, есть ошибки и в очертаниях крыла. Все это поддается исправлению, но требует большого опыта и труда, поэтому можно порекомендовать один из двух подходов: для моделистов – работать в поте лица, для коллекционеров – плюнуть и все оставить как есть, сделав упор на качество окраски и отделки.

Моделей Р-40 модификаций от D до N в масштабе 1:72 существует немало, большинство из них имеет за плечами лет 20-30. Из наиболее известных стоит назвать: Р-40Е, производимые Ail-fix, Revell, НОВО (FROG), Hasegava, Heller, MRS, Nichimo (1/70), Polistil; P-40K – Kovozavody Semily (KS), Revell; P-40N -Hasegava, Fujimi, Matchbox, Nitto (1/75), Academy. Есть и другие, некоторые из которых – перепакованные модели, упомянутые выше. Самая дешевая, самая старая, самая распространенная у нас и самая, наверное, неправильная – Р-40Е НОВО (бывший FROG), выпускаемая Донецкой фабрикой игрушек. Этой модели более 40 лет, что говорит о многом. Ее можно рекомендовать детям и коллекционерам FROG или НОВО, а также в качестве «донора» капота и радиатора при изготовлении копий P-40F или P-40L

Следующая по доступности модель – Р-40К. Пластик чешской фирмы KS (он же в упаковке от Revell) имеет неплохое качество, внутренний раскрой и может служить основой для изготовления копий P-40D, Е и К-1… 5, а с использованием капота и радиатора от НОВОвского Р-40Е (по обводам он ближе всего) – для постройки P-40F-1… 5. Нужно только по чертежам отследить форму киля (на модели он имеет увеличенную площадь, что характерно для машин серий К-1… 5), количество пулеметов в крыле и форму лючков над отсеком вооружения, ну, и как обычно – пройтись по мелочам.

Примерно так же можно охарактеризовать и P-40N от Matchbox и Academy. Более старый мачбоксовский «кит» похуже, а модель Academy вышла совсем недавно, имеет приемлемую геометрию (хотя недостатки тоже есть), внутренний раскрой, хорошую деталировку и доступную цену.

Встречается у нас «старушка» Р-40Е от Revell. У этой модели неплохая геометрия, бедная деталировка, наружный раскрой и «паровозная» имитация заклепок, делающая копию из зеленого полистирола похожей на молодой огурец. Без наждачной бумаги здесь не обойтись. Близкие по качеству «Ястребы» от Airfix и Heller попадаются реже и оценить их геометрию автору не удалось. Остальные модели «Киттихоков» являются на рынке стран СНГ скорее экзотикой.

Обращаясь к масштабу 1:48, мы найдем Р-36А, выпускаемый японской фирмой Esci (та же модель, что и у AMT/ERTL), и семейство «Ястребов» от Hobbycraft -тут и Р-36А, и Н-75А-1:А-3 и Hawk-75N/O. Пластик Esci был в широкой продаже лет 5-6 назад. Примерно в то же время торговали и Н-75А от Hobbycraft в коробках польской фирмы Signum. В этом году Р-36А/С «Хоббикрафта» стала продавать в своих коробках Academy, и этот набор для отечественных стендовиков является весьма доступным. Более «пожилая» модель Esci имеет больше недостатков, чем продукция Hobbycraft, которые, в основном, легко исправимы.

Существуют также две модели Р-40В/С. Одна – «старый» Monogram, вторая -появившаяся несколько лет назад модель от Hobbycraft (в этом году она тоже есть у Academy). В целом они равноценны по качеству и достаточно верно изображают прототип. Monogram расшит наружу и «проклепан», a Hobbycraft -расшит внутрь, но не вся расшивка на месте, а кое-что просто отсутствует.

Поздних версий Р-40 в 1:48 довольно много: Р-40Е от Revell, Arii (Otaki), AMT/ERTL; P-40F от AMT/ERTL, P-40M/P-40N от AMT/ERTL, MAUVE. Все это относительно новые модели, старейшая из которых, ревеловская Р-40Е, появилась на свет в начале 70-х гг. Год назад чешская фирма Eduard начала паковать в свои коробки пластик от MAUVE, снабдив его фототравленными и эпоксидными деталями. На сегодня это, пожалуй, лучшая и самая дорогая модель, но собрав ее, можно получить маленький шедевр. Продукция AMT/ERTL немногим хуже, но гораздо дешевле. По геометрии и деталировке неплоха и модель от Revell, только расшита наружу. Оценить геометрию модели Arii (бывшую Otaki) автору не удалось.

Существует также модель Р-40Е от Revell в масштабе 1:32, однако она давненько не появляется в каталогах фирмы. Автор этих строк в руках держал ее лет пять назад – по качеству она соответствует большому семейству моделей Revell этого масштаба, созданных в 70-е гг.

Подводя итог, можно сказать, что в масштабах 1:72 и 1:48 можно прямо «из коробки» или путем «перекрестного скрещивания» изготовить копии практически любого самолета семейства Р-36 и Р-40, чему способствует и богатый выбор моделей, и хорошее или приемлемое качество многих из них.

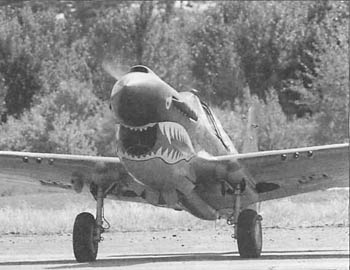

Этот Р-40Е летает и в наши дни

This P-40E still flies
