Норт Америкэн В-25 "Митчелл"

Использованы фото из архивов автора и редакции.

В марте 1938 г. Авиационный корпус армии США разослал различным самолетостроительным компаниям техническое задание 38-385 на двухмоторный штурмовик-бомбардировщик. Был объявлен конкурс на лучшую конструкцию, обещавший большие заказы. Фирма «Норт Америкэн» из г. Инглвуда в Калифорнии подготовила проект самолета NA-40. Проектированием руководил Г. Эванс. NA-40 представлял собой двухмоторный цельнометаллический моноплан с верхним расположением крыла, двухкилевым оперением и трехколесным шасси с носовым колесом. В проекте использовались элементы конструкции созданного ранее опытного бомбардировщика NA-21 (ХВ-21) «Дрэ- гон». Последний имел моторы R-2180-1 «Хорнет» по 1200 л.с., однокилевое оперение и шасси с хвостовым колесом.

Новая машина оснащалась двумя двигателями воздушного охлаждения Пратт-Уитни R-l 830-S6C3-G «Туин Уосп» по 1100 л.с. с трехлопастными металлическими винтами-автоматами «Кэр- тис». Параллельно готовился экспортный вариант с английскими моторами Бристоль «Пегасус».

Вся бомбовая нагрузка (540 кг) размещалась внутри фюзеляжа. Предусматривалось, в основном, несение бомб мелких калибров, поскольку первоначально при проектировании конструкторы делали упор на функции штурмовика. Экипаж состоял из трех человек: штурмана-бомбардира, пилота и стрелка-радиста. Самолет должен был нести семь пулеметов М2 калибра 7,62 мм. Четыре из них монтировались неподвижно в консолях крыла сразу за мотогондолами, один стоял в шаровой установке у штурмана и еще два – в верхней турели и в люке в полу в хвостовой части машины.

Позднее численность экипажа увеличили до пяти человек, введя второго пилота и еще одного стрелка. Пилотов посадили друг за другом, под длинным фонарем. Изменилось и стрелковое вооружение, включавшее теперь шесть пулеметов. Из них в крыле остались только два, зато добавился перекидной, стрелявший в люки по бортам. Боезапас – по 500 патронов на каждый пулемет.

Именно этому варианту соответствовал опытный образец NA-40, совершивший первый полет в январе 1939 г. Самолет пилотировал П. Бэлфур. Заводские испытания быстро показали, что тяга мотоустановки недостаточна – машина имела максимальную скорость всего 431 км/ч – намного меньше, чем рассчитывали.

Опытный образец подвергли переделке, установив более мощные двигатели Райт R-2600-71 по 1350 л.с. каждый. Выхлопные патрубки коллекторов, ранее выходившие над крылом, теперь переместили на боковую поверхность мотогондол. Пропеллеры «Кэртис» заменили на флюгируемые винты «Гамильтон Гидромэтик». Потребовавшееся усиление планера плюс более тяжелая мотоустановка подняли взлетный вес машины с 8853 до 9534 кг. Модернизированный самолет получил обозначение NA-40-2 или NA-40B. 1 марта 1939 г. он совершил первый полет. Несмотря на рост веса, его скорость поднялась до 461 км/ч, что соответствовало требованиям задания. Правда, новые моторы дали увеличение расхода топлива. При неизменном объеме баков это сказалось в уменьшении дальности.

В проекте NA-40 использовались элементы конструкции опытного бомбардировщика ХВ-21 «Дрэгон»

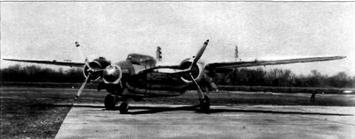

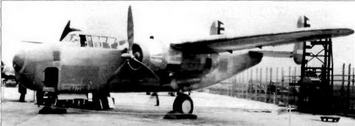

Первый опытный образец самолета NA-40

Модернизированный самолет NA-40B

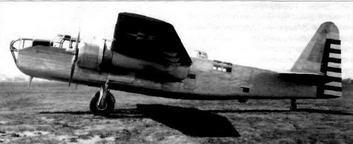

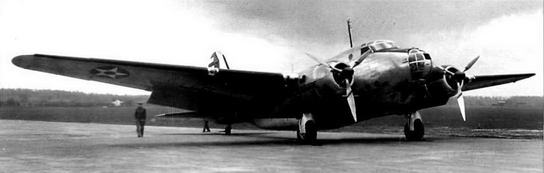

Опытный бомбардировщик Боинг-Стирмэн ХА 21

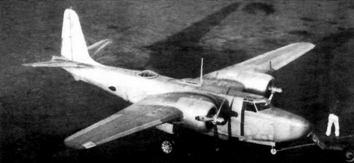

Одновременно с NA-40B в конкурсе 1939 г. участвовал самолет Дуглас «модель 7В». Но фото показан первый вариант самолета

С такими результатами уже можно было передавать машину на официальные испытания. Они проходили на авиабазе Райтфилд в марте 1939 г. Там NA-40B облетывали две недели. В конце испытаний, 11 апреля, самолет потерпел катастрофу. Обстоятельства были таковы. Военный экипаж опробывал посадку с одним неработающим двигателем. Его отключили и зафлюгировали винт. Пилот майор Питтс при заходе на посадку потерял управление. Самолет на небольшой высоте сорвался в штопор, ударился о землю и вспыхнул. Экипаж практически не пострадал, а полностью сгоревшую машину списали.

Одновременно с NA-40B в конкурсе участвовали самолеты Дуглас «модель 7В», Боинг-Стирмэн ХА-21 и Мартин ХА-22 (позднее запущенный в серию для экспорта в Англию как «Мэриленд»). Еще один соперник, «модель 9» фирмы «Белл», был отвергнут еще на стадии проекта. «Норт Америкэн» конкурс проиграла. Контракт получила «Дуглас эйркрафт». Ее «модель 7В» оказалась легче, быстроходнее и маневреннее. Этот самолет запустили в большую серию под обозначением А-20. Впоследствии он стал широко известен под английским названием «Бостон». В годы Великой Отечественной войны очень много этих машин поставили по ленд- лизу в СССР.

Но конструкторы «Норт Америкэн» нашли применение своему детищу. 11 марта 1939 г. появилось новое техническое задание 39-640, требовавшее создания среднего бомбардировщика с экипажем из пяти человек. Группа инженеров под руководством Р. Райса и Дж. Этвуда довольно быстро подготовила предложения по переработке NA-40B под параметры этого задания, причем в нескольких вариантах. 30 июня «Норт Америкэн» официально передала свои предложения Управлению материальной части Авиационного корпуса. 5 июля военные объявили конкурс, а уже 10 июля пришло письмо с уведомлением о намерении заказать у «Норт Америкэн» партию бомбардировщиков почти на 12 млн. долл. В то время самолеты были куда дешевле сегодняшних, и заказ выглядел очень весомо. Контракт официально подписали 20 сентября.

Закупка еще не существовавших самолетов в преддверии Второй мировой войны становилась нормой не только в США, но и в других странах. Таким образом хотели сократить путь новых конструкций в строевые авиачасти.

К моменту подписания контракта «Норт Америкэн» уже продемонстрировала заказчикам доработанный эскизный проект бомбардировщика NA-62. Он существенно отличался от NA-40B. Фюзеляж стал длиннее и немного шире. Крыло опустили вниз относительно фюзеляжа, переместив ближе к среднему положению. Значительно увеличили бомбоотсек, поскольку новое задание требовало вдвое большей бомбовой нагрузки. Переработали мотогондолы, вытянув их назад. Пилотов разместили бок о бок. Их кабина уже не выступала над фюзеляжем, а вписывалась в его контуры. Вообще носовая и хвостовая части машины были полностью изменены.

Экипаж NA-62 состоял из двух летчиков, бомбардира, штурмана-радиста и хвостового стрелка. Оборонительное вооружение самолета складывалось из 12,7-мм пулемета в хвостовом обтекателе (стрелок работал лежа) и четырех пулеметов калибра 7,62 мм. Последние стояли у бомбардира, в люках по бортам и в люке в полу за крылом. Интересно, что у бомбардира имелось три шаровых гнезда, в которые мог устанавливаться пулемет. Это позволяло перебрасывать его с борта на борт, расширяя поле обстрела.

В таком виде проект NA-62 утвердили 10 сентября 1939 г., а 9 ноября макетная комиссия уже осматривала деревянный полноразмерный макет бомбардировщика. Опытный образец решили не строить, а проводить доводку сразу на головной серийной машине. Авиационный корпус присвоил самолету обозначение В-25, через некоторое время дополненное именем «Митчелл» (в честь генерала У. Митчелла, одного из создателей американской военной авиации).

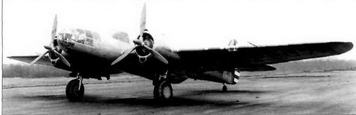

Еще один участник конкурса 1939 г. – самолет Mapтин ХА-22 (в серии это машина называлась «Мэриленд»)

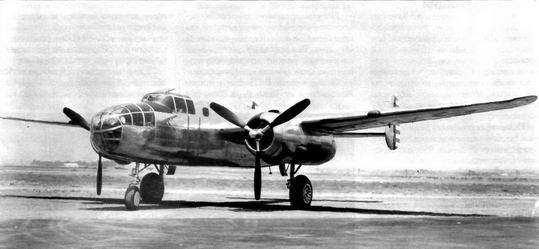

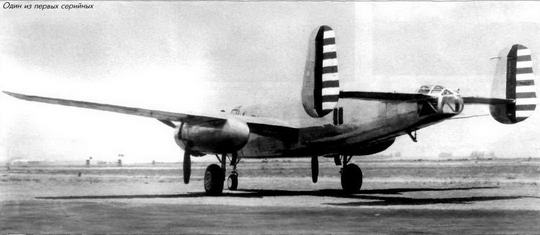

Один из первых серийных бомбардировщиков В-25

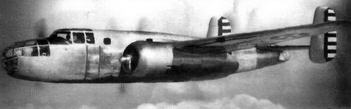

Бомбардировщик В-25А в полете. 1941 г.

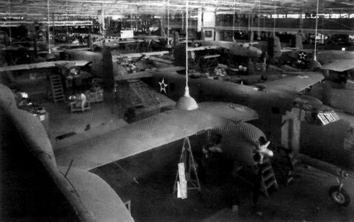

Сборка бомбардировщиков В-25А на заводе в Инглвуде. 1941 г.

Авария головной машины из-за обрыва бензопровода правого мотора

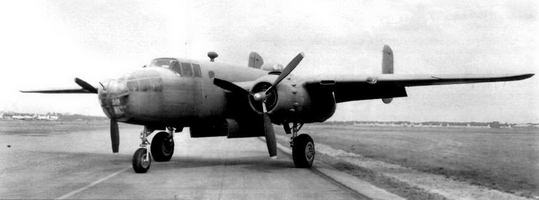

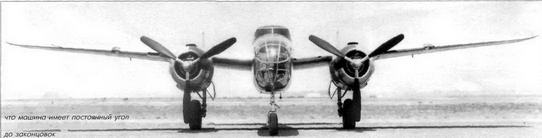

Один из первых В-25. Хорошо видно, поперечного V крыло от корня ~

4 июля 1940 г. завод в Инглвуде отправил на базу Райтфилд планер серийного В-25 (без оборудования) для статических испытаний. Первый же полностью комплектный самолет поднялся в воздух 19 августа. Усовершенствование аэродинамики принесло свои плоды. Максимальная скорость, по сравнению с NA-40B, существенно выросла и составила 518 км/ч.

Испытания головной машины выявили проблемы с тряской носового колеса, с которой, однако, быстро справились, усовершенствовав демпфер. В ходе испытаний самолет потерпел аварию. Из-за обрыва бензопровода правого мотора произошел взрыв паров топлива. Ударной волной встряхнуло всю машину, побило стекла приборов и повредило козырек пилотской кабины. Испытатель Бриз, опасаясь возникновения пожара, сел на «брюхо». Экипаж не пострадал.

Полеты продемонстрировали недостаточную эффективность рулей направления, и их площадь пришлось увеличить. Все последующие серийные самолеты с самого начала получили килевые шайбы иной конфигурации.

Первые пять В-25 были сданы Авиационному корпусу в феврале 1941 г. Ранние машины имели постоянный угол поперечного V крыла от корня до законцовок. Но начиная с десятого серийного самолета, для улучшения устойчивости развернули консоли в горизонтальное положение. Крыло получило характерный излом.

Всего выпустили 24 машины под обозначением В-25. В мае 1941 г. за ними последовали самолеты модификации В-25А. Опыт уже идущей в Европе войны потребовал повысить боевую живучесть бомбардировщика. Пилотам и бомбардиру установили бронеспинки на сиденьях, прикрыли листами брони стрелка. Бензобаки протестировали слоем набухающей резины. Она должна была затягивать пулевые пробоины. Внедрение протектора уменьшило полезный объем баков почти на четверть. Уменьшение запаса горючего скомпенсировали установкой дополнительного бака в бомбоотсеке. Он вешался на бомбодержатели и при необходимости мог сбрасываться.

Характерной особенностью самолетов В-25 ранних выпусков являлась кормовая огневая точка с лежачим расположением

Бортовая стрелковая точка бомбардировщиков В-25 и В-25А

Вместо кормовой стрелковой установки но самолетах модификации В-25В появился прозрачный блистер для наблюдения за задней полусферой

Носовой 7,62-мм пулемет на самолете В-25В

Бомбардировщик В-25В с открытыми створками бомбоотсека

Доработки увеличили нормальный взлетный вес до 11496 кг (примерно на 100 кг). Соответственно упала максимальная скорость – до 506,5 км/ч, ухудшилась скороподъемность, уменьшился практический потолок.

Всего выпустили 40 В-25А. Самолеты этого типа стали первыми, попавшими на вооружение строевой части. В июне 1941 г. несколько машин передали 17-й бомбардировочной группе, базировавшейся в Пендлтоне, штат Орегон. Раньше она летала на бомбардировщиках В-18 – военном варианте пассажирского DC-2.

Если на В-25А усиливали как бы пассивную защиту самолета, то на следующей модификации, В-25В, взялись за наращивание огневой мощи. Кормовую установку ликвидировали, заменив ее небольшим прозрачным блистером для наблюдения за задней полусферой. Это немного укоротило фюзеляж самолета. Рядом с лежаком для наблюдателя разместили фотоустановку.

Устранение задней огневой точки было более чем скомпенсировано монтажом верхней и нижней механизированных турелей «Бендикс» с парой крупнокалиберных пулеметов каждая. Верхняя турель вращалась электромотором на все 360°. Ствол поднимался от горизонтального положения до строго вертикального, что обеспечивало широкое поле обстрела. Система блокировки спуска не позволяла прострелить хвостовое оперение собственной машины. Боезапас каждого пулемета состоял из 420-440 патронов.

Верхнюю турель обслуживал стрелок. В боевой обстановке он занимал сиденье наподобие велосипедного под большим стеклянным куполом турели. К его месту был сделан подвод кислорода для индивидуальной маски, обогрев и разъем переговорного устройства. А в походном положении стрелок с удобствами восседал на мягкой крышке… унитаза, снабженного пристяжными ремнями.

Нижняя турель, также работающая от электропривода, являлась выпускной – ее выдвигали только при необходимости. Поскольку турель резко увеличивала аэродинамическое сопротивление, то обычно в полете она полностью убиралась в фюзеляж. В нижней турели никого не было, выполнявший функции стрелка штурман-радист управлял ею дистанционно, смотря в перископический прицел. При этом ему приходилось стоять на коленях на небольшом матрасике. Боезапас этой устоновки был немного меньше, чем у верхней, 350- 390 патронов на ствол.

Носовой 7,62-мм пулемет с запасом в 600 патронов сохранили. Новое вооружение добавило более 600 кг к весу самолета. Соответственно максимальная скорость опять упала, теперь до 482 км/ч, понизился потолок и ухудшилась скороподъемность. Увеличилась длина разбега на взлете и пробега на посадке. Дальность полета практически не изменилась.

Первые 14 машин типа В-25В были приняты ВВС армии США (так они стали именоваться) а августе 1941 г. К моменту нападения японцев на Пёрл-Харбор 9 декабря «Норт Америкэн» выпустила 130 бомбардировщиков всех модификаций, а до конца года собрали в общей сложности 171 самолет.

Нижняя механизированная турель «Бендикс» но модификации В-25В. Вверху турель

Верхняя механизированная турель «Бендикс» с двумя 12,7-мм пулеметами

Всего изготовили 119 В-25В. Один бомбардировщик, пятнадцатый по счету, разбился при облете до сдачи ВВС и впоследствии был исключен из заказа. 23 самолета поставили по ленд- лизу в Великобританию, где они получили обозначение «Митчелл» I.

В январе 1942 г. завод в Инглвуде перешел на выпуск машин модификации В-25С. Этот тип под обозначением NA-82 был разработан еще в сентябре 1940 г. и тогда же на него выдали первый заказ. Внешне первые самолеты модификации С не отличались от своих предшественников. Зато они получили моторы R-2600-13 максимальной мощностью по 1700 л.с. с карбюраторами «Холлей» (вместо «Стромберг»), Усилили консоли крыла. Электрическую сеть перевели на напряжение 24 В. Значительно увеличился объем бензобаков в крыле, при этом сохранилась возможность монтажа дополнительного бака в бомбоотсеке. На колесах появились новые, более мощные и более надежные тормоза с гидроприводом высокого давления.

Список стандартного оборудования пополнился автопилотом. Важным нововведением стала антиобледени- тельная система. Она складывалась из жидкостного и пневматического устройств. Жидкостью (спиртовой смесью), которую гнал из бачка электромотор, омывались лопасти воздушных винтов. Пневматический антиобледенитель фирмы «Гудрич» включал резиновые накладки на передних кромках крыла и оперения. При необходимости в их внутренние полости подавался сжатый воздух. Давление пульсировало и накладка «дышала», раскалывая корочку льда. Ввели также обогрев кабин бензиновыми калориферами «Стюарт-Уорнер». Это все облегчало эксплуатацию самолетов в холодном климате.

Бомбоотсек расширили и перекомпоновали. При этом общая бомбовая нагрузка не изменилась, но значительно выросли возможности по подвеске боеприпасов различных типов.

Американская армия затребовала 863 В-25С. Еще на 462 машины поступили заявки из-за рубежа. 162 самолета в июне 1941 г. заказало эмигрантское правительство Нидерландов для вооружения авиации Голландской Ост-Индии (ныне Индонезии). 150 бомбардировщиков по ленд-лизу предоставляли Великобритании и еще 150 – Китаю. Решение об этих поставках по ленд-лизу приняли 23 января 1942 г. Все самолеты, предназначенные для других стран, немного отличались друг от друга и от машин для ВВС армии США по комплектации, поэтому экспортные модели получили на заводе собственные обозначения: голландские – NA-90, британские – NA-94 и китайские – NA-93. Кстати, на всех этих самолетах должен был устанавливаться вместо бомбового прицела «Норден», считавшегося секретным, более простой Вимперис D-8.

Один из первых B-25C-NA. Хорошо видны резиновые накладки антиобледенителя но передних кромках крыла и оперения

Наружная подвеска бомб, появившаяся на машинах серии В-2501

Модификация С стала первой, выпускавшейся в массовых количествах. В ходе серийного производства самолет постепенно совершенствовался. Начиная с 384-го по счету бомбардировщика прозрачное окно над местом штурмана заменили на выпуклый блистер. Это облегчило навигацию по солнцу и звездам. Одновременно был увеличен запас горючего и введены фильтры против пыли на всасывающих патрубках карбюраторов двигателей.

С 606-й машины пошла серия С-1, отличавшаяся по бомбовому вооружению. На ней, кроме внутренней, ввели наружную подвеску бомб. Под каждым крылом расположили по четыре балки, рассчитанные на подвеску бомб калибром до 113 кг. Таким образом, на короткие расстояния за счет меньшего запаса горючего можно было брать значительно большую бомбовую нагрузку, доходившую до 2360 кг. В-25С-1 также мог нести укороченную авиационную торпеду, подвешивавшуюся под фюзеляжем. Бомб в этом случае не брали, а место в бомбоотсеке занимал дополнительный бензобак. Всего завод выпустил 258 В-25С-1.

На серии С-5 стрелковое вооружение снова было усилено: 7,62-мм пулемет у бомбардира заменили на крупнокалиберный (12,7-мм) с боезапасом 300 патронов; по правому борту передней кабины дополнительно установили неподвижный 12,7-мм пулемет с таким же запасом. Теперь бомбардир мог не отвлекаться на боевом курсе – из неподвижного пулемета стрелял пилот, у которого появился коллиматорный прицел. На выхлопных патрубках коллекторов установили пламегасители «пальчикового» типа. У них патрубок на конце разветвлялся, образуя конструкцию, действительно напоминавшую кисть человеческой руки. В эксплуатации они показали себя плохо, часто трескались, и почти на всех машинах были заменены патрубками старого типа. С октября по декабрь 1942 г. завод в Инглвуде выпустил 162 В-25С-5.

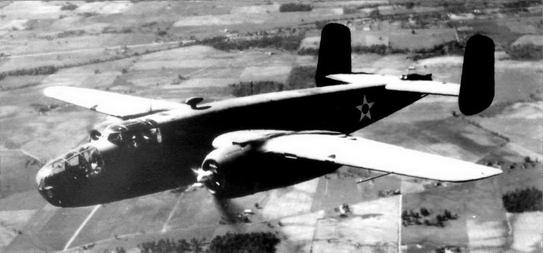

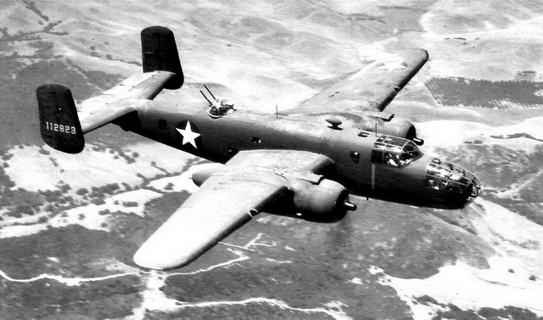

В-25С заходит но посадку

Серия С-10 мало отличалась от С-5: только приспособленностью к эксплуатации в холодном климате и новыми компасами. На серии С-15, запущенной в производство в январе 1943 г., общие коллекторы выхлопных газов заменили индивидуальными патрубками для каждого цилиндра, оснащенными пламегасителями. Это существенно облегчило пилотирование самолета ночью, когда пламя и искры от выхлопа слепили летчиков в темноте. Новая конструкция оказалась гораздо надежнее старых «пальчиковых» пламегасителей и сохранилась на всех последующих сериях и модификациях.

С-20, хотя и получил на заводе новое обозначение NA-96, был практически идентичен С-15. Просто с этой серии начинался новый большой заказ ВВС, сопровождавшийся, как обычно, подробными техническими условиями. На В-25С-25 внедрили несколько вариантов дополнительного бака в бомбоотсеке: протестированный для боевых операций и больший по емкости перегоночный без протектора (его придавали каждому второму самолету). Одновременно ввели новый козырек пилотской кабины.

Выпуск бомбардировщиков модификации В-25С в Инглвуде прекратили в мае 1943 г. Всего их собрали 1619. Ранние В-25С за счет большей тяговооруженности были немного быстроходнее В-25В, но постепенно рост веса и увеличение лобового сопротивления (сказалась наружная подвеска) привели к снижению скорости и ухудшению скороподъемности.

Продолжение следует
