КРЫЛЬЯ НАД МОРЕМ

К середине 1970-х годов в боевом составе авиации ВМФ числилось шесть авиационных полков и три эскадрильи самолётов Бе-12, Ил-38, Ту-142, пять полков и две эскадрильи базовых и корабельных вертолётов. Постоянно совершенствовались ранее поступившие самолёты, противолодочный вертолёт-амфибия Ми-14ПЛ проходил испытания.

Усилению противолодочной составляющей морской авиации уделялось наибольшее внимание. Особые надежды руководство морской авиации связывало с ДПЛС, считая их престижным средством борьбы с ПЛАРБ. Первый опыт эксплуатации неплохо себя проявивших Ил-38, несмотря на относительно большое количество отказов оборудования, давал для этого основания. Робкие попытки штаба авиации увеличить заказ на эти самолёты не привел к успеху. Лётный состав двух полков, перевооружившихся на Ил-38, очень гордился, что им "повезло" с самолётом. Хотя дальние полёты представляют мало приятного и изматывают экипаж, но они не были столь уж частыми. Уважение к самолёту, а собственно и к его создателям проявлялось даже в лётной форме. Трудно, например, представить, чтобы на Ту-16 лётчики и штурманы уходили в полёт в кожаных куртках и рубашках с галстуком! А экипажи самолётов Ил-38 предпочитали именно такую экипировку.

Идеологи и разработчики не особенно акцентировали внимание на реальных противолодочных возможностях самолёта Ил-38. Штаб авиации ВМФ также не был к этому расположен. Многие доработки производились в процессе испытаний, так как первый опыт эксплуатации показал, что прицельно-поисковая система ППС хоть и позволяет автоматизировать управление самолётом, повышает вероятность поражения ПЛ, совершенно не облегчет работу экипажа по классификации контакта, расчёты на постановку РГБ слежения ППС вообще не решала. С тем чтобы в какой-то степени компенсировать недостатки ППС, в 1974-1975 гг. по настоянию экипажей на самолёты Ил-38 установили автоматические навигационные приборы (как на Бе-12) и предусмотрели подвеску ОМАБ (как на Бе-6), чего ранее никто и предположить не мог. Таким образом, автоматику дополнили примитивным, но простым, безотказным и удобным устройством.

Многие недоработки ППС проявились еще на испытаниях, но если на этом этапе начинать усовершенствования, то испытания никогда бы не закончились. Поэтому уже 30 апреля 1969 г. появилось указание МАП о модернизации Ил-38 с целью увеличения тактического радиуса и повышения поисковых возможностей, а к маю того же года были подготовлены ТТТ на разработку аванпроекта. В связи с утверждением в марте 1969 г. ТТТ на противолодочный самолёт Ту-142М, решили установить перспективную ППС от этого самолета и на Ил-38, полагая, что ожидаемая дальность обнаружения ПЛ инфразвуковыми буями может достичь 20-30 км (при этом идеологи системы использовали совершенно фантастические данные о шумности ПЛАРБ, по-прежнему полагая, что в районы стартовых позиций они будут следовать на скорости 25-30 узлов!).

Кроме того предполагалось включить в состав ППС индикатор тактической обстановки и находившийся ещё в разработке улучшенный магнитометр. Не оставили без внимания и силовую установку: замена электрической системы запуска двигателей пневматической позволила бы снизить полётный вес самолёта на 340 кг и уменьшить время запуска четырех двигателей, которое превышало 12 мин. Предполагалась также установка новой пилотажно-на-вигационной системы. Можно долго перечислять предлагаемый объём доработок, но всё в конечном итоге свелось к замене магнитометра. Одна из основных причин отказа от модификации состояла в неспособности ЦВМ самолёта Ил-38 обработать информацию от ППС Ту-142М, а замена ЦВМ была связана с крупными доработками.

Реальными направлениями увеличения дальности (продолжительности) полёта четырёхмоторных самолётов (не считая увеличения заправки, замены силовой установки) считались выключение одного (двух) двигателей в полёте и заправка в полёте. Наблюдая за полётами самолётов ВМС США "Орион" обратили внимание, что довольно часто они выключают в полёте один или два двигателя. Впрочем, чего-либо необычного в этом не было. Решили проверить, как это применить к самолётам Ил-38, учитывая его аэродинамику и особенности силовой установки. Исследовательские полёты выполнялись в 1970-1972-х годах с аэродрома Кировское.

Основную часть полётов выполнил полковник Е.М. Никитин. Они показали: выключение одного (двух) двигателей в полёте позволяет увеличить продолжительность патрулирования самолёта на удалении 2200 км на 20-30 %. Рекомендации одобрили, утвердили и… больше к ним не возвращались. Основной закон, которым руководствовалось командование авиации ВМФ - "как бы чего не вышло сработал в очередной раз. В авиации флотов самолёты Ил-38 продолжали полёты на четырех двигателях. Дефицита в керосине тогда не ощущалось. Время было такое, что экономия топлива никого не интересовала, керосин лился рекой.

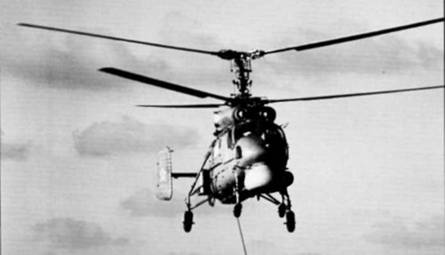

Вертолет ПЛО Ка-25 ведет поиск с помощью опускаемой ГАС

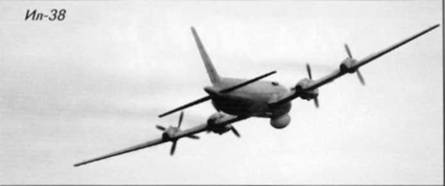

В 1970 г. проработали вопрос оборудования самолёта Ил-38 системой заправки в полёте. На следующий год ОКБ-240 под руководством Генерального конструктора Г.В. Новожилова приступило к созданию оборудования системы для заправляемого самолёта и танкера. На первый устанавливалась штанга топ-ливоприёмника в носовой части, на второй - дополнительные баки в грузовых отсеках, система перекачки и универсальный подвесной агрегат заправки УПАЗ-38. Государственные испытания проходили на аэродроме Кировское с октября 1974 по июнь 1975 г. и после перерыва - с ноября 1976 помай 1977 г. Всего выполнили 117 полетов с налётом 271 ч. Ведущим летчиком-испытателем был Г.К. Ефимов, участвовал также полковник Е.М. Никитин и др. Система получила высокую оценку, заправка с системой УПАЗ выполнена в СССР впервые. Особенность её состояла в том, что на переоборудование серийного самолёта Ил-38 в заправщик затрачивалось 3-4 ч. Скорость перекачки топлива достигала 1000 л/мин, имелась возможность заправить 10 000-12 000 л, что позволяло увеличить дальность (продолжительность дежурства в районе) на 40-50 %.

Самолёты с системой УПАЗ, как и заправщики, в авиации ВМФ так и не появились. Предлог был самым нелепым - переоборудование в заправщики приведёт к необходимости вывода из боевого состава противолодочных самолётов! Не исключено, что одна из причин состояла в том, что командование авиации ВМФ опасалось сокращения заказа на строительство самолётов Ту-142, если возможности Ил-38 по тактическому радиусу возрастут. Первая попытка модернизации самолёта Ил-38 закончилась неудачей.

Так обстояло с самолётом Ил-38, а что касается Бе-12, то он изначально имел устаревшее оборудование. Потому 29 марта 1967 г. приняли решение о модернизации его ППС. Задачу сформулировали очень узко: "увеличить вероятность поражения ПЛ в два раза". Поскольку вероятность поражения ПЛ торпедой АТ-1М не превышала 0,15-0,18, то, следовательно её следовало довести до 0,30 - 0,36. Тоже не очень впечатляющие возможности. Но и для этого пришлось разработать новую ППС, включив в её состав направленные буи РГБ-2, устройства обработки их информации, доработать РЛС, ПВУ с ЦВМ, установить более совершенный магнитометр. Разработка новой ППС для Бе-12 продолжалась восемь лет. В апреле 1976 г. её приняли на вооружение, а через некоторое время приступили к модернизации самолётов в частях. Самолёт получил обозначение Бе-12Н. С применением новой ППС появилась возможность постановки полей буёв и барьеров в полуавтоматическом режиме. На самолётах Ил-38 для обработки информации от буев РГБ-2 привлекались два члена экипажа, а в некоторых случаях приходилось привлекать еще одного. На Бе-12Н подобная задача решалась одним человеком с не меньшей точностью. По боевым возможностям Бе-12 приблизился к Ил-38, уступая ему лишь в величине обследуемой за вылет площади (в два раза) и тактическому радиусу (в четыре раза).

Не миновали модернизации и вертолёты. В 1976 г. приняли на вооружение Ка-25ПЛС с телеуправляемой торпедой Т-67 и аппаратурой наведения. После обнаружения ПЛ с помощью гидроакустической станции торпеда сбрасывалась в режиме висения с высоты 15-25 м и наводилась по однопроводной линии связи, включавшей вертолётную и торпедные катушки на дальность до 5 000 м. Первый сброс торпеды Т-67 произведён экипажем капитана Миронова (штурман капитан Сак) 10 апреля 1975 г. (авиация СФ).

Существенный недостаток силовой установки Ка-25ПЛ - ограниченный запас тяги несущих винтов, что не обеспечивало безопасность полёта в случае отказа одного из них, тем более на висении. То, что произошло 1 апреля 1969 г., в авиации ЧФ явилось трагическим подтверждением этой недоработки вертолёта.

Капитан Ю.И. Никольский выполнял полёт на УКа-25 с контролирующим заместителем командиром полка подполковником Г.Н. Мдивани с палубы ПКР "Москва" в районе Севастополя. Когда вертолёт заходил на посадку, с корабля заметили выхлоп из правого двигателя, а затем появилось пламя. Вертолёт находился на высоте 50-60 м и начал снижаться с вертикальной скоростью около 2 м/с и поступательной - 50-60 км/ч. Попытка экипажа наполнить воздухом баллонеты, оказалась запоздалой, и вертолёт с правым креном и дифферентом на нос упал в воду на удалении 300-400 м от корабля. Капитан Никольский из вертолёта выбрался, через 7 мин его подобрал катер, а подполковник Мдивани, человек редчайшего обаяния, так много сделавший для авиации, налёт которого только на вертолётах составлял 2 500 ч, не считая остальных освоенных им 15 типов ЛА, погиб, не сумев выбраться из кабины. Его подняли с вертолётом только на десятый день.

Противолодочный Ту-142

Причиной катастрофы послужил полный отказ правого двигателя из-за обрыва лопаток осевого компрессора. Мощности одного двигателя для продолжения полёта оказалось недостаточно (и это при том, что температура наружного воздуха составляла 12 град., а вес вертолёта был на 1200 кг меньше, чем у Ка-25ПЛ). И уже в который раз последовало настойчивое требование увеличения мощности двигателя и введения "чрезвычайного режима" ("ЧР"). В 1970 г. двигатели стали оборудоваться системой "ЧР". За счёт повышения температуры газов перед турбиной до предельно допустимой он обеспечивал кратковременное увеличение мощности на 1,35 от её взлётного значения. Это позволяло уменьшить скорости снижения при отказе одного из двигателей на режиме висе-ния. Тем самым увеличивалось время на принятие решения экипажем и наполнение аварийных баллонет (пока их не поснимали с вертолётов).

Более четверти века в сейфе начальника оперативного отдела штаба авиации ВМФ хранилась морская карта с границами зон досягаемости противолодочных самолётов различного типа и площадь районов, которые подлежало обследовать, чтобы вскрыть подводную обстановку и обнаружить патрулирующие ПЛАРБ. Особенно впечатляли границы зоны досягаемости самолётов

Ту-142, захватывающие Северо-Восточную Атлантику. И как ни вспомнить в этой связи остроумную фразу из небольшой книжечки "Физики шугят": " Мы не знаем, куда идём и как собираемся туда добраться, но в одном мы уверены, что когда доберемся, то обязательно будем там. И это уже кое-что, если там даже ничего нет".

Дальний противолодочный самолёт Ту-142 был задан к разработке Постановлением Совмина от 28 февраля 1963 г…

Процесс постройки самолёта выдержан в духе отнюдь не прогрессивных тенденций: планируемые сроки срывались, переносились и вновь срывались.

Опытный самолёт построили к лету 1968 г., а 18 июня лётчик-испытатель И.К. Ведерников поднял его в воздух.

Тактико-техническими требованиями к самолёту Ту-142 предусматривалась (на этом особенно настаивала авиация ВМФ) его эксплуатация с грунтовых аэродромов. Чтобы удовлетворить этот каприз, на каждую основную стойку шасси установили по двенадцать колёс, что привело к увеличению ширины обтекателей средних мотогондол, соответственно пришлось уменьшить площадь закрылков и др.

Во время испытательных полётов выявились довольно курьёзные недостатки. Случалось, что на взлёте (посадке) с колёс шасси спадали бескамерные шины. Построили 25 самолётов с таким шасси, причём на первых десяти устанавливались тепловизор, станции РТР. Построенные самолёты совершенно не отвечали требованиям ТТТ по дальности, и, чтобы выйти из положения, А.Н. Туполев обратился к Министру обороны. В ответном письме от 6 октября 1970 г. Министр обороны согласился с доводами Генерального конструктора о необходимости доработки самолёта. В процессе ее уменьшили размеры мотогондол, увеличили площадь закрылков, установили шасси с двухосными тележками, облегчили самолёт на 3 700 кг. Дальность полёта возросла и приблизилась к заданной.

Через девять лет и десять месяцев с начала разработки (постановление ЦК КПСС и Совета министров от 14 декабря 1972 г.) самолёт Ту-142 поступил на вооружение авиации ВМФ.

Как и планировалось (со сдвигом в связи с задержками поставки самолётов) 22 июня 1969 г. в авиации СФ началось формирование нового оплап дд. 5 июня 1970 г. состоялись первые полеты самолётов Ту-142 с аэродрома СФ Кипелово Вологодской области. В 1973 г. формирование полка завершилось, его командиром назначили подполковника В.И. Дубинского.

Планировалось, что авиационная промышленность поставит в 1972 г. морской авиации 36 Ту-142. Фактически поступило 12 самолётов первой серии. Срыв плана произошёл из-за того, что МАП передал серийное производство самолётов с Куйбышевского авиационного завода на Таганрогский механический завод им. Дмитрова, который в это время оказался не загруженным на полную мощность. По этой причине к серийному выпуску самолётов Ту-142 завод смог приступить только в 1975 г.

Дальний противолодочный самолёт Ту-142 построен на базе Ту-95.

Экипаж самолёта включал 1 1 человек.

Крыло самолёта имеет размах 50 м и угол стреловидности по передней кромке 33,5 град. Профили крыла, уже проверенные на Ту-95, усовершенствовали: носки отогнули и оттянули вниз, что улучшило аэродинамическое качество, снизило километровый расход топлива, и он почти сравнялся с Ту-95М, несмотря на существенное увеличение лобового сопротивления. Полная заправка топливом, включая два мягких бака в центроплане и один в хвостовой части, составляет 83 500 кг.

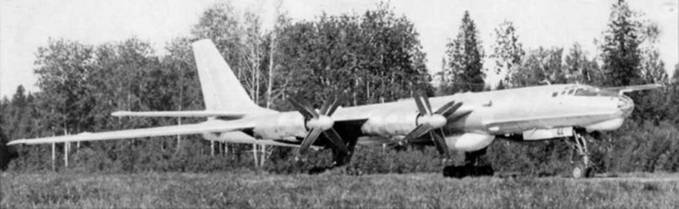

Модернизированный самолет ПЛО Ту-\42М

Ту-142М в дальнем полете

В систему управления включили необратимые гидроусилители, что облегчило управление самолётом.

Силовая установка состояла из четырех ТВД типа НК-14МВ конструкции Н. Д. Кузнецова взлётной мощностью по 14 500 э.л.с.

В Акте по результатам испытания самолёта записано, что при взлётном весе 182 ООО кг дальность полёта составляет 12 300 км (нагрузка 5 500 кг, навигационный запас топлива _ 5 %). Исходя из этого тактический радиус при продолжительности нахождения самолёта в районе 4-4,5 ч составлял 4 500 км. Крейсерская скорость полёта на маршруте 700-750 км/ч.

Поисково-прицельная система самолёта несущественно отличалась от установленной на Ил-38. Единственным источником получения информации о подводной обстановке оставались буи, такие же как на Ил-38. Буи и средства поражения размещались в двух грузовых отсеках. Из множества вариантов загрузки самолёта средствами поиска и поражения, а их насчитывается свыше трех десятков, оптимальным считался поисково-ударный: 176 РГБ-1, 10 РГБ-2, две торпеды (AT-1М, АТ-2М, АПР-1), бомбы. Однако это не помешало штабу авиации при расчёте потребных боевых комплектов исходить из возможности подвески 304 буёв, не задумываясь, к какой глупости это со временем приведет, когда самолёты окажутся списанными, а буи пойдут на потребу разному сброду, выковыривающему из них драгоценные металлы.

В 1976 г. на аэродроме Хороль авиации ТОФ, где уже базировались два авиационных полка (разведывательный на Ту-95РЦ и ракетоносный на Ту-16К), началось формирование отдельной эскадрильи еще одного оплап дд. В октябре 1978 г. полк перевели на аэродром Каменный Ручей. В данном случае это диктовалось не оперативными соображениями, а отсутствием в южном Приморье подходящего аэродрома. Самолёты Ту-142 поставлялись на ТОФ из авиации СФ и из промышленности. Первым командиром полка был назначен подполковник Н.Осипов.

Самолёт Ту-142, поступивший в авиацию двух флотов, впечатлял размерами, дальностью и продолжительностью полёта, но не высокими возможностями. Это не стало неожиданным, поскольку установленная на нём ППС была рассчитана на применение устаревших буёв.

Исторически сложилось, что отечественная научная мысль и технология в части создания авиационных противолодочных средств постоянно отставали от мирового уровня, попытки догнать не давали ощутимых результатов, копирование не всегда удавалось, иногда для этого не хватало информации, да и занимало много времени. Поисково-прицельные системы самолёта Ту-142М и вертолёта Ка-27 стали очередными попытками, направленными на ликвидацию отставания.

Было известно, что дальность обнаружения ПЛ можно увеличить, используя для этого низкочастотные буи и применяя методы обработки получаемой информации, обеспечивающие выделение полезного сигнала на фоне шумов моря. За рубежом подобные системы использовались ещё в шестидесятых годах. Для поиска в глубоководных районах в этот период полагались на буи звукового диапазона совместно с ВИЗ. Исследования в этом направлении проводились в нашей стране в 1961-1962-годах, а в 1965 г. промышленность приступила к ОКР с целью создания аппаратуры, использующей взрывные источники звука для поиска малошумных ПЛ. В начале работ предполагалось, что аппаратура будет устанавливаться на самолётах Ил-38 и Ту-142. Однако довольно быстро выяснилось, что их ЦВМ не обеспечивают обработку информации. Исследования продолжили, хотя целесообразность поиска буями с ВИЗ с самого начала вызывала основательные сомнения. Результаты исследований учли при разработке ППС самолёта Ту-142М.

Дальнейшее показало, что практическая ценность этого метода оказалась ничтожной. Это ещё раз показало, что слепое копирование зарубежной техники не всегда оправдано, а тем более, когда ведется с отставанием на десять-пятнадцать лет.

Вместе с тем продолжались столь же безуспешные исследования возможности применения тепловизоров для обнаружения теплового кильватерного следа ПЛ на поверхности моря и режима бокового обзора РЛС.

На самолёте Ту-142М впервые в отечественной практике предполагалось с помощью бортового комплекса связи обеспечить автоматическую передачу тактической обстановки на взаимодействующие самолёты и командные пункты. Некоторые идеи удалось более или менее удачно реализовать в новой ППС самолета, и по аналогии с американской системой она имеет все основания называться "Эй Нью" (всё новое), правда, если не принимать во внимание, что самолёт остался старым, а возможности существенно не повысились.

Самолёт Ту-142М был задан к разработке Постановлением Совмина СССР от 14 января 1969 г. Поисково-прицельная система предполагалась как значительный шаг вперёд по сравнению со старой системой, так как в её состав включались новые датчики информации о подводной обстановке, низкочастотные и инфразвуковые буи и современные методы обработки получаемой информации.

Так как разработка самолёта с самого начала шла с нарушением плановых сроков, по решению ВПК в сентябре 1970 г. был создан своеобразный толкач: "Межведомственная оперативная группа по самолёту Ту-142М". Несмотря на усилия комиссии, самолёт поступил на испытания не в 1972 г., как планировалось, а с трёхгодичным опозданием, и первый полёт самолёта Ту-142М, пилотируемого лётчиком-испытателем И.К. Ведерниковым, состоялся с таганрогского аэродрома 4 ноября 1975 г.

Испытания по первому этапу выполнялись на трёх самолётах и после их завершения в октябре 1977 г. были выданы утверждённые главкомами ВВС, ВМФ и министром авиационной промышленности рекомендации о начале серийного производства самолётов.

Второй этап испытаний Ту-142М завершился в октябре 1978 г., а в следующем году самолёты начали поступать в авиацию СФ. Данные, полученные в ходе испытаний, свидетельствовали, что возможности по исковых средств, особенно гидроакустических, на перспективу не ориентированы и существенно устарели в связи с уменьшением шумности иностранных ПЛ. Это обстоятельство приняли во внимание, и в июле 1979 г. ВПК вынуждена была принять решение о модификации ППС, которая ещё не поступила на вооружение.

Противолодочный вертолет Ка-27

Наряду с работами по совершенствованию противолодочных возможностей ДПЛС продолжалось совершенствование вертолётов.

Несмотря на далекую от оптимизма оценку противолодочных возможностей неказистого Ми-4М, он оказался на редкость живучим и "продержался" почти до конца 1977 г., пока его не сменил вертолёт-амфибия Ми-14ПЛ.

Вскоре на свет появился Ка-27.

Низкая надёжность вертолётов Ка-25 вывела их на "заслуженное" первое место по количеству катастроф среди других ЛА, хотя сравнивать аварийность вертолётов и самолётов не совсем корректно. Безусловно, обосновывать необходимость нового вертолёта высокой аварийностью Ка-25 не представлялось разумным, и в качестве основного критерия выставлялась необходимость повышения боевых возможностей. Момент для предложения концепции нового вертолёта также выбран удачно _ после подведения итогов маневров ВМФ "Океан" в 1970 г., 15 мая главком ВМФ принял главного конструктора Н.И. Камова и зам. командующего авиацией ВМФ Н.А. Наумова и в их присутствии заслушал предложения по новому вертолёту

Перспективными вертолётами предполагалось в первую очередь вооружить новостроящиеся ТАКР пр. 1143 "Киев", "Минск" и другие, запланированные на последующие годы.

3 апреля 1972 г. вышло Постановление Совмина СССР, в соответствии с которым КБ Камова поручалась разработка тяжелого противолодочного корабельного вертолёта Ка-252 по ТТТ ВВС и ВМФ от 28 декабря 1971 г.

Важнейшие требования состояли в следующем: базироваться на тех же кораблях, что и Ка-25; обеспечить поиск на удалении до 200 км в течение 1 ч 25 мин в поисково-ударном варианте.

Заседание макетной комиссии по вертолёту состоялось в июле 1973 г. Представленные материалы позволяли сделать вывод, что в случае реализации задуманного вертолёт будет обладать более высокими в сравнении с Ка-25ПЛ возможностями, интегрируя всё новое, что к этому времени создано, находится в разработке и близко к завершению. Однако обращало внимание, что в докладе производилось сравнение ещё не существующего Ка-252 с реальным противолодочным вертолётом ВМС США SH-3D, причём выявилось, что дебютант будет уступать сопернику по ряду важнейших показателей. Но ничего лучшего всё равно не было.

Лётчик-испытатель Е.И. Ларюшин впервые поднял вертолёт в воздух 8 августа 1973 г с аэродрома лётно-испытательного комплекса Ухтомского вертолётного завода, а 24 декабря лётчик-испытатель Н.П. Бездетное выполнил первый полёт по кругу.

Это случилось через месяц после смерти Н.И. Камова, основателя КБ. Конструкторское бюро возглавил СВ. Михеев, а на различных этапах работами руководили М.А. Купфер, И.А. Эрлих, Ю.Г. Соковиков.

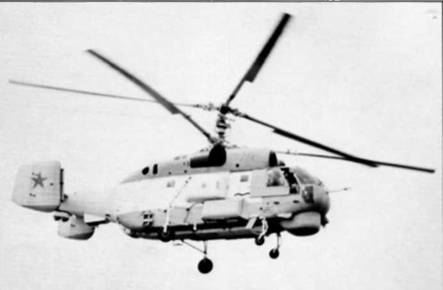

Ка-27 с выпущенной ГАС

Серийное производство Ка-252 под новым индексом Ка-27 началось в 1979 г. на Кумертауском авиационном производственном объединении. Всего было построено около 270 вертолётов различных модификаций. На базе Ка-27 разработан экспортный Ка-28, спасательный Ка-27ПС, вертолет радиолокационного дозора Ка-31 и другие.

Корабельный противолодочный вертолёт Ка-27 был принят на вооружение морской авиации 14 апреля 1981 г.

Аэродинамические и конструктивные параметры Ка-27 выбраны с учётом наиболее экономичного использования площади корабельного ангара. Он выполнен по двухвинтовой схеме с силовой установкой из двух двигателей и неубирающимся шасси.

В конструкции планера широко применены антикоррозийные материалы, улучшена аэродинамика фюзеляжа, из кабины экипажа обеспечивается лучший обзор. В передней части фюзеляжа расположены рабочие места лётчика и штурмана, в грузовой - штурмана-оператора, оборудование систем вертолёта, а по бортам - топливные баки.

Хвостовое оперение состоит из стабилизатора с постоянным углом установки, двух килей с рулями направления, каждая кильшайба снабжена неуправляемым предкрылком и развёрнута носком к оси фюзеляжа на угол 12,5 град, что способствует снижению лобового сопротивления вертолёта.

Несущая система вертолёта состоит из двух соосных трехлопастных винтов разностороннего вращения, объединённых в колонку. Втулки несущих винтов изготовлены из титана и стали с антикоррозийной обработкой, снабжены регулируемыми демпферами и системой гашения колебаний. Складывание лопастей вдоль фюзеляжа вертолёта выполняется вручную силами четырех человек и, в зависимости от хода корабля и качки, занимает три-пять минут. Во избежание опасного сближения верхнего и нижнего винтов расстояние между ними увеличено.

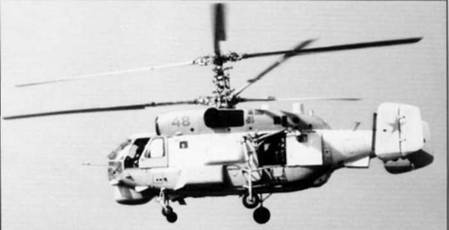

Поисково-спосотельный Ка-27ПС

Система управления такая же, как на Ка-25. Для уменьшения усилий в кинематические цепи введены снабжённые электрическим автопилотом необратимые гидроусилители, объединённые в единый блок рулевой системы.

Вертолёт снабжён четырехопор-ным неубирающимся шасси. Из-за низкого клиренса амортизационные стойки шасси сделали раздвигающимися, что облегчает подвеску вооружения в грузоотсеке. Плавучесть вертолёта в случае приводнения обеспечивают изготовленные из водонепроницаемой ткани аварийные баллонеты, расположенные в свернутом положении по бортам и закрытые створками. Наполнение баллонет воздухом обеспечивают две автономные пневмосистемы. Объём баллонет 10,8 куб. м, время наполнения 4-6 с.

Силовая установка вертолёта состоит из двух турбовальных двигателей ТВЗ-117ВК (ВМА) мощностью на взлётном режиме 2225 л.с, редуктора РВ-252 и систем, обеспечивающих их работу. Для запуска предусмотрен воздушный турбостартёр. Управление двигателями полностью автоматизировано. Редуктор РВ-252 суммирует мощность двигателей, передаёт её на валы несущих винтов

(237 об. мин) и обеспечивает привод ряда агрегатов.

Топливо (керосин) размещается в десяти баках, объединённых в правую и левую группы по пять баков. Заправка производится централизованно или от заправочного пистолета. В первом случае входит 3000 л, во втором - 3270 л. Суммарная вместимость основных и дополнительных баков при заправке вручную - 4270 л. Часовой расход топлива при полёте на приборной скорости 120 км/ч составляет 470 кг, на висении он возрастает до 690 кг.

На вертолёт можно установить грузовую стрелу с электрической лебёдкой и подъёмным сиденьем, а также опускаемую лестницу, предназначенные для подъёма человека на борт с воды (суши). Для обеспечения спасения экипажа на борту имеются две лодки с радиолокационным маяком, коротковолновой радиостанцией и аварийный маяк-буй.

Вертолёт имеет следующие данные и основные весогабаритные характеристики: крейсерская скорость полёта - 250 км/ч; дальность -750 км; тактический радиус - 200 км с нахождением в районе в течение 2 ч; длина со сложенными лопастями - 12, 2 м, ширина - 2,8 м; диаметр несущих винтов - 15,9 м, максимальный взлётный вес - 10 600 кг.

На вертолёте Ка-27 установлен современный для времени его создания ПНК и противолодочное оборудование.

Пилотажно-навигационный комплекс ПНК вертолета обеспечивает решение навигационных задач, автоматический вывод вертолёта в точку применения средств поиска и поражения, зависание и выдерживание заданных параметров висения при поиске с ОГАС и др.

Противолодочное оборудование вертолёта состоит из устройства для прослушивания сигналов буёв и магнитометра.

Наиболее важный компонент оборудования на который делалась основная ставка - это автоматизированная ППС, состоящая из четырех подсистем: гидроакустической; радиолокационной; информационно-вычислительной, отображения тактической обстановки.

Основное отличие инструментального обеспечения вертолёта Ка-27 от вертолётов Ка-25ПЛ, Ми-14ПЛ состоит в наличии в составе его оборудования современной ОГАС, цифровой вычислительной системы и индикатора тактической обстановки.

Новый вертолёт, безусловно, стал крупным шагом вперёд в сравнении с Ка-25ПЛ.

В поисковом варианте на вертолёт подвешиваются 36 радиогидроакустических буёв РГБ-НМ-1. Этот вариант применяется для поиска ПЛ в тёмное время суток и на больших удалениях от корабля.

Для поражения ПЛ предназначены противолодочные торпеды различных типов.

Поисково-спасательный вертолёт Ка-27ПС предназначен для поиска и спасения терпящих бедствие на море. Для вывода вертолёта в заданный район на вертолёте установлен радиокомпас АРК-УД.

Спасательный вертолёт оснащён дополнительными средствами подъёма, спасения и освещения.

Поисково-спасательный вариант без существенной затраты времени можно переоборудовать в учебный. В этом случае на рабочем месте штурмана устанавливается ручка продольно-поперечного управления, педали ножного управления, рычаг общего шага. Соответственно блок РЛС заменялся приборным щитком инструктора с пилотажными приборами.

На вертолёт в санитарном варианте устанавливались носилки с лямками крепления, привязные ремни для раненых. Медико-санитарное оборудование состояло из складных табуретов, термосов, столика медработника и т.п.

Работы по проектированию транс-портно-боевого вертолёта Ка-29 начались в ОКБ Камова ещё в конце 1960-х готов, когда на базе вертолёта Ка-25ПЛ министерству обороны было предложено создать опытный вертолёт-штурмовик Ка-25Ф, вооружённый подвижной 23 мм пушкой ГШ-23, блоками УБ-16 и противотанковыми управляемыми ракетами "Фаланга". Однако работы по этой программе, после того как ВВС отдали предпочтение транспортно-боевому вертолёту специальной разработки Ми-24, были прекращены.

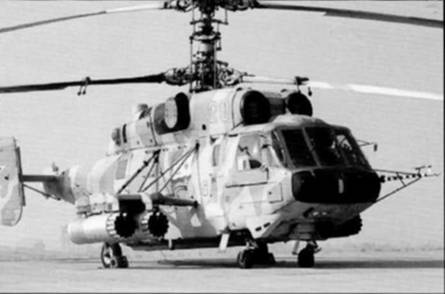

Штурмовой вертолет Ка-29

Работы по созданию корабельного транспортно-боевого вертолёта на базе Ка-27 возглавил заместитель главного конструктора С.Н. Фомин. После проведения испытаний 8 августа 1987 г. вертолёт Ка-29 поступил на вооружение авиации ВМФ.

Планер вертолёта Ка-29 отличается расширенной носовой частью с тремя плоскими стёклами взамен двух двойной кривизны. Кабина экипажа и агрегаты силовой установки бронированы, топливные баки про-тектированы и заполнены пенополиуретаном. Для защиты от ракет с тепловыми головками самонаведения предусмотрена установка экранно-выхлопных устройств двигателей, станции оптико-электронных помех и блоков с дипольными отражателями и инфракрасными ловушками.

В грузовой кабине Ка-29 (транспортный вариант) обеспечивается размещение до 16 десантников с полным вооружением или до 2000 кг груза. На внешней подвеске возможна транспортировка груза до 3000 кг.

Бортовое оборудование Ка-29 включает ПНК, обеспечивающий автоматическую стабилизацию на всех режимах полёта, автоматизированный полёт по заранее запрограммированному маршруту с построением предпосадочных маневров, а также точный вывод вертолёта в район высадки десанта по сигналам наземных (корабельных) радиотехнических средств.

На вертолёте предусмотрена система съёмного вооружения, размещаемая на четырёх узлах внешней подвески. Она включает восемь противотанковых управляемых ракет "Штурм-В", способных бороться с современными танками на дальности до 5 км (бронепробиваемость до 800 мм), два универсальных контейнера с 23 мм пушками, два зажигательных бака ЗБ-500. При необходимости вертолёт может быть вооружён неподвижной пушкой 2А42 (30 мм, 250 снарядов). В состав несъёмного вооружения Ка-29 входит подвижная пулеметная установка с че-тырёхствольным пулемётом калибра 7,62 мм. Под фюзеляжем в носовой части вертолёта установлен обтекатель с датчиками электронно-оптической системы управления огнём.

Экипаж вертолёта сократился до двух человек. Лётчик управлял вертолётом и осуществлял прицеливание и стрельбу из неподвижных видов оружия, а штурман-оператор решал задачи навигации, поиска целей с помощью оптического наблюдательного прибора и наведение на цель ПТУР.

Осенью 1978 г. при подъёме флага на ТАКР "Минск" присутствовал главком ВМФ С.Г. Горшков. На корабле находилось пять Ка-27. Поступление вертолёта в части началось только в 1979 г. В начале следующего года на аэродроме Севе-роморск-2 сформировали окплвп, командиром которого назначили подполковника Н.И. Акифьева.

12 августа 1982 г. был сформирован окплвп ВВС ТОФ, а 5 октября сюда поступили первые вертолёты Ка-27.

Для лётного состава, ранее выполнявшего полёты на Ка-25, освоение нового вертолёта сложности не представляло.

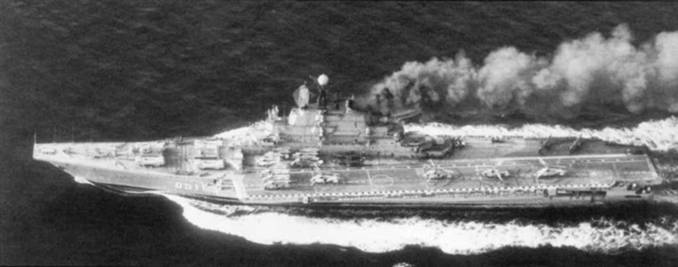

ТАКР "Киев" с вертолетами Ка-27 на борту

Вертолеты Ка-27 в ангарах большого противолодочного корабля типа "Удалой"

Базовый вертолёт-амфибия В-14 разрабатывался в соответствии с Постановлением Совмина от 30 апреля 1965 г. по ТТТ, утверждённым главкомом ВВС 10 июля 1965 г. Он должен был поступить на испытания в первом квартале 1967 г. в поисковом варианте, а в следующем году - в ударном. Первый полёт вертолёт, пилотируемый лётчиком-испытателем Н.С. Швачко, выполнил 1 августа 1967 г. Быстро выяснилось, что темпы разработки вертолёта отстают от графика. Это усугублялось и задержками с поставкой двигателей ТВ-3-117, что отчасти сыграло положительную роль. У заказчиков наступило некоторое просветление, и они поняли, что вертолёт с раздельными функциями не более чем глупость, а необходим поисково-ударный вариант, а не два полуфабриката.

В 1971 г. до завершения испытаний было выдано предварительное заключение по вертолёту, утверждённое главкомом ВВС и принято решение о его серийном производстве. Из материалов испытаний следовало: время работы вертолёта на удалении от места базирования 200 км составляет 1,8-2 ч., скорость полёта - 230 км/ч, с максимальным весом - 220 км/ч (по ТТТ не менее 200 км/ч). Потолок при взлётном весе 14 000 кг - 3 500 м.

В Акте констатировалось, что В-14 является первым отечественным базовым противолодочным вертолётом с амфибийными качествами и по своим данным превосходит модификацию Ми-4ВМ. Интересное заключение!

Комиссия по проведению испытаний в своём решении от 24 декабря 1974 г, рекомендовала вертолёт В-14 для авиации ВМФ.

25 июня 1976 г. вертолёт под названием Ми-14ПЛ был принят на вооружение. За две недели до этого был принят и вертолёт в экспортном исполнении Ми-14Э. С 1973 по 1986 год Казанский завод выпустил порядка 270 вертолётов Ми-14 различных модификаций.

Радиус полёта вертолёта обеспечивал его применение для решения свойственных задач на удалении 200 - 250 км от аэродрома базирования, и то обстоятельство, что он поступил вначале в оплвп авиации БФ, вполне объяснимо, учитывая ограниченность акватории. 25 апреля на аэродроме Донское произвёл посадку первый вертолёт Ми-14ПЛ, а вскоре командир полка Н.И. Полторацкий и командир эскадрильи В.И. Кочетков вылетели самостоятельно. К началу сентября 1975 г. полк переучился полностью.

В отличие от балтийцев, которые переучивались "дома", вертолётчики авиации СФ занимались этим в Николаеве и Очакове с 17 мая по 28 июня 1976 г. под руководством командира полка Ю.И. Чеснокова. Для североморцев, не избалованных погодой, переучивание на юге позволяло сократить его сроки. 21 декабря 1976 г. первые два Ми-14ПЛ произвели посадку на аэродроме Севе-роморск-2, а 6 января первый полёт выполнил подполковник Ю.И. Чесно-ков. 4 апреля 1977 из Казани прибыли два последних, положенных по штату вертолёта Ми-14ПЛ.

В июне следующего года в Николаеве и Очакове к освоению Ми-14ПЛ приступила первая эскадрилья оплвп авиации ТОФ под руководством подполковника А.И. Авдеева. В сентябре-октябре вертолёты Ми-14ПЛ были перегнаны экипажами из Очакова на аэродром Новонежино. Из восьми вертолётов конечного пункта маршрута достигли только шесть. Один, повреждённый в результате столкновения, произвел посадку на запасном аэродроме, экипаж второго вертолёта погиб. Это произошло 26 сентября 1977 г.

Вопреки установившейся традиции, последними в 1978 г. переучивался на новую технику оплвп авиации ЧФ. Последнее объясняется тем, что вертолётов на ЧФ и без того хватало, так как корабельные Ка-25ПЛ большую часть времени находились не на кораблях, а на аэродроме Донузлав. Лишь в феврале 1978 г. сюда поступили первые три Ми-14ПЛ.

Конструктивно вертолёт Ми-14 состоит из фюзеляжа, несущего и рулевого винтов, взлётно-посадочных устройств, управления, ряда систем, радио и радиотехнического оборудования. Нижняя часть фюзеляжа является лодкой, имеет смешанную.конструкцию и снабжена жабрами.

Лодка разделена на шесть герметичных отсеков, в которых размещены топливные баки. По бокам корпуса имеются так назыавемые жабры - водоизмещающие обьёмы в виде небольшого размера и соответствующего профиля крылышек, пристроенных к бортам. В нижней их части расположены ниши для уборки главных опор шасси, закрываемые створками. Посадку на воду обеспечивали также надувные поплавки, расположенные на торцевых нервюрах жабр водоизмещением 4 куб. м.

Несущий винт вертолёта пятило-пастный, лопасти прямоугольной формы с прессованным дюралюминиевым лонжероном. Рулевой винт на первых вертолётах толкающий, на последующих - тянущий.

В системе продольно-поперечного управления установлены необратимые гидроусилители.

Силовая установка вертолёта состоит из двух турбовальных двигателей ТВЗ-117М, турбоагрегата АИ-9, редуктора BP-14, вентиляторной установки и систем обслуживания.

Полная мощность двигателя 2 200 л.с, но в нормальном полёте она не превышает 1950 л.с, поскольку главный редуктор BP-14 рассчитан на суммарную мощность до 3 900 л.с. По некоторым показателям, в частности экономичности, двигатель считается лучшим в своём классе.

Топливо для двигателей размещается в трёх группах лодочных баков (по два бака в каждой), расходном и дополнительном. Емкость системы -3240 л, с дополнительным баком -3685 л.

Экипаж вертолёта состоит из трех человек.

Для повышения безопасности полёта и улучшения тактических характеристик на вертолёте предусмотрена система автоматического управления САУ-14. Она обеспечивает автоматическую стабилизацию вертолёта по заданным параметрам и висение при работе с ОГАС.

Поисково-прицельная система вертолета не явилась крупным шагом вперед в развитии устройств подобного типа. Гидроакустическая станция является модификацией станции вертолёта Ка-25 с расширенным диапазоном дальностей с 7,5 до 15 км.

В поисковом варианте нагрузки на вертолёт подвешивается до 36 буёв РГБ-НМ, в поисково-ударном -торпеда АТ-1М и два буя.

Кроме вертолётов так называемого основного назначения строились противоминные и поисково-спасательные.

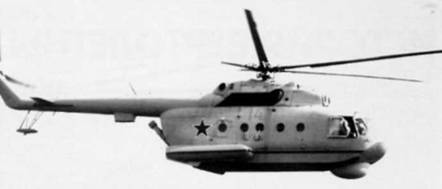

Противоподочный вертолет Ми-14

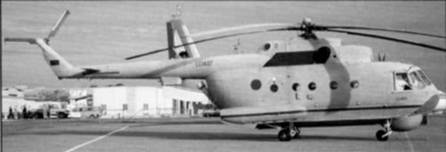

Ми-14 ливийских ВВС 2007 г

Ещё в 1971 г. когда вертолёт Ми-14 только разрабатывался, руководство ВМФ ГДР обращалось с просьбой о поставках таких машин. Тем не менее первыми на Ми-14ПЛ с 20 июля 1977 г. начали переучиваться пять польских экипажей под руководством командира эскадрильи поручика В. Сподзея. Они закончили обеспечение 9 декабря 1977 г.

С июня по 27 октября 1978 г. переучивалась болгарская группа полковника Т.Б. Стоилова.

Затем договорились о переучивании немецких специалистов на аэродроме Донское. Группа из 45 человек, руководимая капитаном 2 ранга Галле, прибыла в Донское 1 февраля 1979 г. и в апреле закончила переучивание. Поток переучивающихся нарастал, и с середины ноября 1979 г. на аэродроме Донское приступила к переучиванию очередная группа югославских специалистов.

В соответствии с постановлением Совмина СССР от 6 декабря 1976 г. в 1980-1982 годах Ливии следовало поставить 16 Ми-14ПЛ. Теоретическое переучивание и лётное переучивание ливийских специалистов производилось на аэродроме Кача авиации ЧФ в 1980 г. Обращало внимание немаловажное обстоятельство: ливийские лётчики имели неплохой уровень подготовки.

Лётчики-инструкторы обучали их с большим желанием, возможно, стимулирующим фактором была состоятельность обучаемых. Каждый ливийский лётчик получал порядка 1500-1800 рублей в месяц, что в четыре-пять раз превышало оклад командира нашего авиационного полка. Обучаемых отличала жесточайшая дисциплина, малейшие нарушения, особенно связанные с употреблением спиртных напитков, строго наказывались, иногда бритьём головы.

С поставкой Ми-14ПЛ в Ливию связан инцидент, имевший место в 1982 г. Вертолёты, выполнявшие полёт над морем в заливе Сидр (Средиземное море), обнаружили неопознанную подводную лодку и получили приказание потопить её, поскольку посчитали американской или лучше того - израильской. Благодаря счастливой случайности приказание выполнить не удалось - на вертолёте не оказалось торпеды, приготовленной к применению. Воинственному руководству страны доложили, что для подготовки торпед необходима база противолодочного оружия, а её закупка контрактом не предусматривалась. Ливийцы прекратили перевод средств в оплату за технику, а группу специалистов авиации ВМФ и представителей промышленности в срочном порядке направили в Ливию для рекогносцировки и выполнения необходимых формальностей. (Продолжение следует)

Евгений РУЖИЦКИЙ
