ПОСЛЕВОЕННЫЕ ПОРШНЕВЫЕ САМОЛЕТЫ ОКБ П.О.СУХОГО

Послевоенный период, связанный с бурным развитием реактивной авиации, вовсе не предусматривал отказа от самолетов с поршневыми двигателями (ПД). Это объяснялось прежде всего несовершенством первых реактивных двигателей. Кроме того, возможности поршневых двигателей были еще далеко не исчерпаны, т.к. создание высококачественных авиационных топлив и масел, а также проводимые НИР по впрыску в ПД дополнительных компонентов (воды, водоспиртовой смеси, закиси азота и т.д.), по использованию энергии выхлопных газов в импульсных турбинах, реактивном сопле и ТК в значительной степени повышали конкурентноспособность обычного авиамотора.

Учитывая эти обстоятельства, некоторые конструкторские коллективы наряду с реактивными самолетами продолжили свои работы по поршневым самолетам. В ОКБ П.О.Сухого в период с 1945 по 1950 годы находились в разработке около 20 проектов самолетов с поршневыми двигателями. Были начаты работы по модификациям самолета Ер-2, построены и испытаны УТБ-2 и Су-12. Однако большинство проектов так и остались нереализованными.

Осенью 1936 года в НИИ ГВФ завершили постройку самолета «Сталь-7». По своему назначению это был 12-местный скоростной пассажирский самолет, выполненный по схеме двухмоторного низкоплана с крылом типа «обратная чайка» и фюзеляжем, имевшим поперечное сечение в виде расширенного книзу овала, переходящего в крыло большого сужения. Двигатели М-100 (по 760 л.с.) размещались в сгибах крыла. Шасси, убираемое в мотогондолы, имело очень короткие опоры. Конструкция самолета предусматривала возможность создания на его базе дальнего бомбардировщика. Автором данного проекта был итальянский коммунист-политэмигрант Р.Л.Бартини.

Заводские летные испытания, проведенные в течение 1937 года, в основном подтвердили заявленные данные. 28 августа 1939 года экипаж Н.П.Шебанова, на доработанной машине выполнив беспосадочный перелет по маршруту: Москва-Свердловск-Севастополь-Москва и преодолев расстояние 5068 км за 12 ч. 31 мин. со средней скоростью 404 км/ч, еще раз подтвердил ее неплохие летные данные.

Самолет «Сталь-7» послужил основой для разработки дальнего бомбардировщика ДБ-240. Однако еще в 1938 году P.Л. Бартини был репрессирован, и все работы по созданию ДБ-240 велись в ОКБ-240 при заводе №240 ГУ ГВФ под руководством его помощника – В.Г. Ермолаева.

По схеме ДБ-240 в основном повторял «Сталь-7», но имел разнесенное двухкилевое хвостовое оперение и экипаж, состоящий из четырех человек. Самолет проектировался под двигатели М-106 (1200 л.с.), которые так и не появились и были заменены на М-105 (1100 л.с.).

14 мая 1940 года экипаж Н.П. Шeбанова впервые поднял машину в воздух. Заводские и государственные испытания самолета ДБ-240 показали, что наряду с неплохими значениями максимальной скорости и дальности самолет имел неудовлетворительную продольную и недостаточную поперечную устойчивость в сочетании с большими нагрузками на органы управления. Кроме того, недостаточная мощность двигателей М-105 чрезмерно увеличивала длину разбега.

Однако максимальная бомбовая нагрузка – 4000 кг в совокупности с приемлемыми летными характеристиками способствовали принятию ДБ-240 (с декабря 1940г. – Ер-2) на вооружение. Серийное производство Ер-2, развернутое в 1940 году на Воронежском авиазаводе №18, продолжалось до середины сентября 1941 года. Построено 70 экземпляров.

В целях улучшения ЛТХ в период с 1940 по 1941 год на опытных самолетах Ер-2 устанавливались более мощные двигатели АМ-35 (1350 л.с.), АМ-37 (1400 л.с.), М-40Ф (1500 л.с). Проведенные испытания показали, что эти самолеты по скорости, скороподъемности и практическому потолку несколько превосходили исходный экземпляр с М-105, но из-за недоведеннос- ти двигателей не были приняты в серийное производство.

К началу Великой Отечественной войны ни один Ер-2 2М-105 не поступил на вооружение строевых частей. Только к августу 1941 года был сформирован 420-й АП, который в составе 81 -й АД с августа по октябрь 1941 года совершил 154 боевых самолето-выле- та, потеряв 30 Ер-2 из имевшихся в наличии 40 машин. В октябре 1941 года на базе 420-го АП был сформирован 748-й АП, вооруженный самолетами ДБ-ЗФ. Оставшиеся Ер-2 были переданы в 421-й АП.

421-й АП (с января 1942 года – 747-й АП) в составе 81-й АД, ЗАД, АДД принимал участие в боевых действиях с сентября 1941 года по апрель 1943 года. Весной 1943 года в связи с переходом на новую материальную часть оставшиеся 6 самолетов Ер-2 были переданы в Челябинскую школу штурманов АДД.

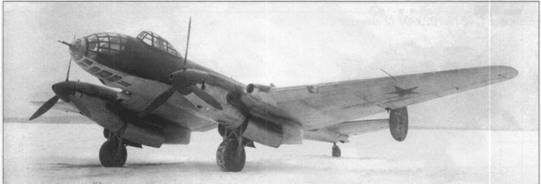

Самолет Ер-2 2АМ-37

Самолет Ер-2 2М-30Б (1 пилот)

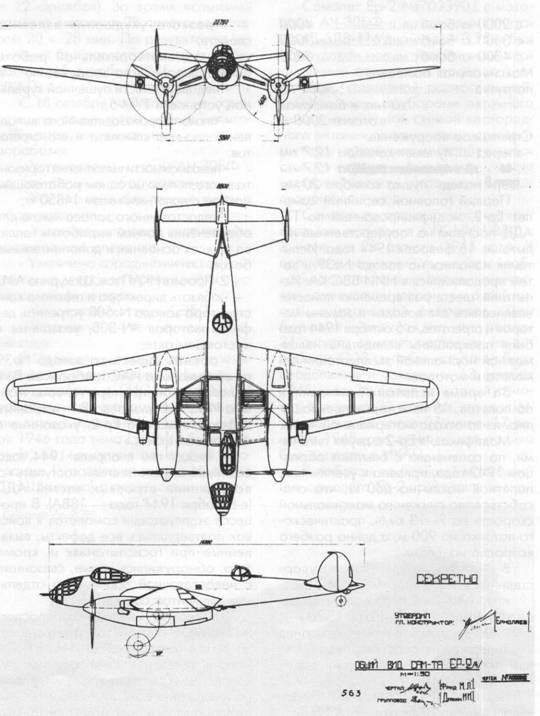

Общий вид самолета Ер-2 2М-30Б (2 пилота)

В октябре 1941 года ОКБ-240 было эвакуировано из Москвы в Казань, весной 1942 года началась его реэвакуация. Но к этому времени на территории, ранее принадлежавшей ОКБ B.Г. Ермолаева, разместилось ОКБ-240

C.В. Ильюшина. И лишь в июле 1942 года стараниями В.Г.Ермолаева удалось образовать опытный завод №134, которому передали территорию «Б» завода №240 и здания бывшего Библиотечного института им. Молотова.

На новом месте коллектив ОКБ-134 в короткие сроки завершил проектирование и постройку варианта бомбардировщика Ер-2 с дизельными моторами М-30Б (с 1944 года – АЧ-30Б). Появление этой модификации напрямую связано с постановлением ГКО от 4 июня 1942 года, предписывающим провести испытания мотора М- 30Б на самолете Ер-2.

Летные испытания проводились в НИИ ВВС КА с 26 декабря 1942 года по 8 мая 1943 года. По результатам испытаний мотора был составлен акт с рекомендацией принятия М-30Б в серийное производство. Поскольку испытания М-30Б проводились на режимах, близких к боевым режимам самолета Ер-2 как бомбардировщика, то имелась полная возможность оценить не только М-30Б, но и самолет с этими моторами. Эта оценка была отражена в «Материалах результатов испытания модифицированного самолета Ер-2 с М-30Б», проведенного одновременно с испытаниями моторов М-30Б.

Командование авиацией дальнего действия, получив положительную оценку Ер-2, решило его модифицировать, т.к. АДД больше устраивал самолет с двумя пилотами и более сильным вооружением.

3 сентября 1943 года Командующий АДД маршал авиации А.Е.Голованов утвердил макет кабины самолета Ер-2, рассчитанный на двух пилотов. Постановление ГКО от 21 сентября 1943 года обязало директора завода №39 и главного конструктора ОКБ-134 В.Г.Ермолаева организовать на Иркутском заводе № 39 серийное производство самолетов Ер-2 2М-30Б по образцу, прошедшему госиспытания (акт НИИ ВВС КА от 23 июня 1943 г.). Постановление предусматривало внесение изменений в кабину пилота и штурмана в соответствии с макетом, утвержденным Командующим АДД 3 сентября 1943 года, замену пулемета Березина верхней стрелковой установки на пушку ШВАК.

Серийный самолет должен был иметь следующие летно-тактические характеристики:

Максимальная скорость полета, км/ч:

– у земли 365

– на Н=6000 м 420

Дальность полета, км:

– с 1000 кг бомб 5000

– с 2000 кг бомб 4000

– с 3000 кг бомб 3000

– с 4000 кг бомб 2000

Максимальная бомбовая нагрузка 5000 кг, из них в бомбовом отсеке 2000 кг

Стрелковое вооружение:

– вперед пулемет калибра 12,7 мм

– вниз пулемет калибра 12,7 мм

– вверх-назад пушка калибра 20 мм

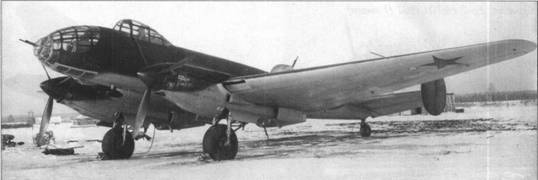

Самолет Ер-2 №7013901 (1 пилот)

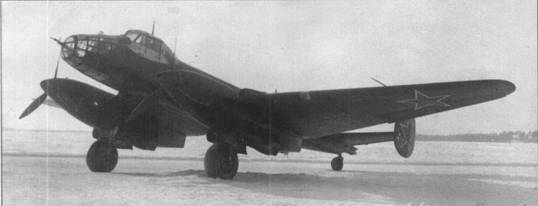

Самолет Ер-2 №7023901 (2 пилота)

Первый головной серийный самолет Ер-2, модифицированный по ТТТ АДД, поступил на государственные испытания 15 февраля 1944 года. Испытания начались на заводе №39 и затем продолжились в НИИ ВВС КА. Испытания шесть раз временно приостанавливались для доводки и замены моторов и агрегатов, а 5 октября 1944 года были прекращены вследствие невозможной нормальной эксплуатации самолета и моторов.

За время испытаний выполнили 66 полетов, 15 из которых прекращались из-за отказа материальной части.

Модификация Ер-2 с двумя пилотами, по сравнению с опытным образцом 1942 года, привела к увеличению полетной массы на 660 кг, что способствовало снижению максимальной скорости на 9-13 км/ч, практического потолка на 900 м, а длина разбега возросла на 175 м.

В Акте по результатам государственных испытаний отмечалось, что:

«…1. Головной серийный модифицированный Ер-2 №7013901 с 2АЧ-30Б государственные испытания не выдержал, вследствие невозможной нормальной эксплуатации самолета из-за:

– наличия большого количества производственных дефектов на АЧ-30Б;

– резкого ухудшения взлетных свойств;

– неудовлетворительной работы бомбардировочного вооружения;

– недоведенности пушечной турельной установки ТУМ-5;

– плохого производственного выполнения планера самолета и его агрегатов;

– невозможности выполнения горизонтального полета на одном работающем моторе с полетным весом 14850 кг;

– недостаточного запаса масла для обеспечения полной выработки топлива из всех основных и дополнительных баков.

2. Просить НКАП тов. Шахурина А.И.:

– обязать директора и главного конструктора завода №500 устранить дефекты моторов АЧ-30Б, указанные в настоящем акте;

– обязать директора завода №39 генерал-майора ИАС т. Абрамова В.И. и главного конструктора генерал-майора ИАС т. Ермолаева В.Г. устранить дефекты самолета Ер-2, указанные в настоящем акте….»

А между тем с апреля 1944 года серийные самолеты стали поступать на вооружение строевых частей АДД (с декабря 1944 года – 18ВА). В процессе эксплуатации самолетов в войсках подтвердились все дефекты, выявленные при госиспытаниях и, кроме того, обнаружились новые, связанные с недостаточной прочностью отдельных элементов самолета.

31 декабря 1944 года скоропостижно скончался главный конструктор завода №134 генерал-майор ИАС В.Г. Ермолаев. В течение 1944 года под руководством Ермолаева, помимо работ по внедрению Ер-2 2АЧ-30Б в серию, осуществлялась подготовка летно-технического состава ВВС КА на самолете Ер-2; велась доводка самолета Ер-2 2МБ-100 (2200 л.с.), самолета Ер-2 №7023901 2АЧ-30БФ (1900 л.с.); был создан пассажирский вариант серийного боевого самолета – Ер-20Н 2АЧ-30Б; проводились предварительные изыскания по большой модификации Ер-2 2АЧ-31Б и проектные работы по 21-местному пассажирскому самолету.

Постановлением ГКО от 13 января 1945 года и приказом НКАП от 3 февраля 1945 года «…В целях дальнейшего развития и успешного проведения работ по усовершенствованию самолета Ер-2…» было принято решение «…1 .Объединить заводы №№134 и 289,считая основной базой объединенного завода территорию завода №134. Присвоить объединенному заводу №134 и сохранить за ним территорию, сооружения и жилые дома, числящиеся на балансе заводов №№289 и 134 в г.Москве, г.Тушино и г.Калининграде.

2. Утвердить директором и главным конструктором объединенного завода №134 тов. Сухого Павла Осиповича…»

В результате объединения одним из заместителей Сухого стал М.В.Орлов – в недалеком прошлом заместитель В.Г. Ермолаева.

Структурные подразделения завода №134 разместились следующим образом: КБ и ряд служб – в г.Москве (ныне территория ГосНИИАС); опытное производство в г.Тушино (ныне территория ФГУП Гос МКБ «Вымпел» им И.И.Торопова); летно-испытательная станция (ЛИС) на Тушинском аэродроме, а с июня 1945 года – на Центральном аэродроме. На ЛИС завода №134 поступили самолеты Ер-2 №№7013901, 7013902, 7023902, 7063901, Ер-2 2МБ-100 и несколько позднее два самолета Ер-20Н.

В конце января 1945 года в своем докладе Наркому А.И.Шахурину Павел Осипович представил свою концепцию дальнейшей модификации самолета Ер-2: «Основными дефектами самолета Ер-2 являются большой разбег и малый вес, допускающий полет на одном моторе. Рассмотрение причин, обуславливающих эти недостатки, приводит к заключению, что крыло самолета имеет недостаточную подъемную силу благодаря

1) малонесущей дужке и

2) наличию срыва потока на входе и выходе тоннелей водо- и маслорадиаторов, а также в месте образования диффузора на верхней поверхности крыла благодаря «обратной чайке».

Устранение последнего дефекта возможно в дальнейшем при более глубокой модификации. В данный момент увеличение подъемной силы крыла предположительно произвести за счет

1) улучшения входа и выхода воздуха в тоннелях водорадиаторов,

2) переноса маслорадиаторов с крыла под мотогондолу,

3) модификации носика дужки отъемной части крыла и

4) концевой части крыла.

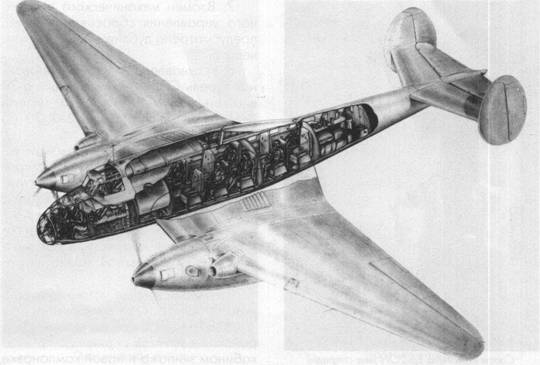

Компоновочная схема Ер-20Н

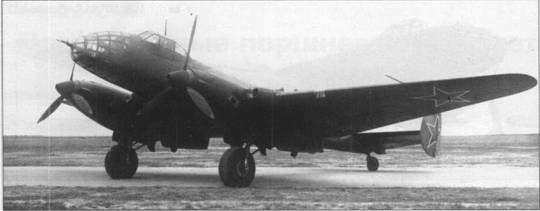

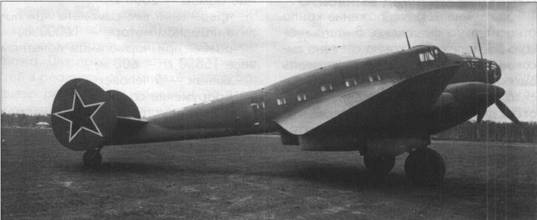

Самолет Ер-20Н

Одновременно будет проведено улучшение обтекания выступающих в поток частей самолета и его герметизация. В результате указанных мероприятий и установки форсированных моторов и флюгерных винтов надо ожидать улучшения летных качеств самолета Ер-2, согласно приводимой ниже таблице.

Таким образом, я предлагаю увеличить скорость самолета с 420 до 470 км/ч, полетный вес на одном моторе с 12500 до 14500 кг и уменьшить разбег с 720 до 550 м.

Для проверки целесообразности предложенных изменений будет произведена натурная продувка в трубе №101 ЦАГИ и на самолете №11 будут проведены все изменения, с таким расчетом, чтобы в первой половине марта начать летные испытания модифицированного самолета. Соображения по более глубокой модификации, обеспечивающей дальнейшее улучшение летных качеств, будут мною доложены Вам немедленно, по окончании проработки проекта.»

В резолюции А.И.Шахурина, наложенной на данном письме, отмечалось: « Это очень важные и интересные предложения, их нужно быстрее реализовать. Предварительно нужно провести продувки в трубе и не обязательно связывать с форсированными моторами».

Письмо Наркома от 6 февраля 1945 года стало отправной точкой для начала работ по малой модификации самолета Ер-2. К разработке чертежей приступили в середине февраля. Исходными образцами для опытных самолетов Ер-2ММ стали машины №№7063901 и 7023901, в апреле приступили к их доработкам.

На самолете №7063901 с моторами АЧ-30Б и воздушными винтами AB-5ЛB-1 16 диаметром 4,1 м были выполнены следующие работы:

– Заменены жалюзи водорадиаторов заслонками ЦАГИ.

– Маслорадиаторы перенесены с передних кромок отъемных частей крыла под мотогондолы.

– Установлен обтекатель на нижнюю стрелковую точку.

– Переделаны капоты, коки винтов и выхлопные насадки.

– Переделаны каналы водорадиаторов.

– Установлен механический стопор хвостового колеса.

– Проведена герметизация самолета.

– Установлено новое управление заслонками водо и маслорадиаторов.

– Установлен новый нижний входной люк с лестницей.

В мае была осуществлена продувка самолета в большой аэродинамической трубе ЦАГИ.

Самолет проходил заводские летные испытания с 26 мая по 17 октября, с перерывом на замену вышедшего из строя левого двигателя (4 июля – 12 сентября). За время испытаний самолет выполнил 28 полетов с налетом 20 ч. 28 мин. По результатам испытаний был подготовлен отчет, переданный 15 декабря 1945 года в 7ГУ НКАП.

С 18 октября по 3 ноября на самолете, по результатам летных испытаний и продувок, выполнили следующие доработки:

– Установлены моторы АЧ-30БФ с дополнительным оборудованием.

– Установлены флюгерные винты с оборудованием.

– Установлено новое увеличенное вертикальное оперение.

– Увеличена аэродинамическая компенсация элеронов и руля высоты с установкой флетнеров.

– Установлена турель СЭБ-1.

– Установлены увеличенные секторы газа.

– Проведены работы по устранению всех обнаруженных дефектов.

9 декабря на ЛИС завода №134 приступили ко второму этапу заводских летных испытаний. В начале января 1946 года тема Ер-2ММ была закрыта, но испытания по особой программе (с разрешения зам. Наркома С.Н.Шишкина) с перерывами продолжались до 22 апреля 1946 года и были прерваны выходом из строя правого двигателя.

Самолет Ер-2 №7023901 с моторами АЧ-30БФ и воздушными винтами АВ-5ЛВ-116 диаметром 3,95 м был оборудован новым увеличенным вертикальным оперением, радиоопознавателем, командной радиостанцией, кислородными приборами легочного типа с измененной схемой кислородного питания, увеличенными секторами газа, механическим стопором хвостового колеса и фильтрами в цепях электропроводки, устраняющими радиопомехи.

Самолет проходил совместные контрольные испытания в ГК НИИ ВВС с 3 июня по 23 августа 1945 года. В процессе испытаний выявилась необходимость увеличения аэродинамической компенсации элеронов и рулей высоты с установкой флетнеров ввиду больших нагрузок на штурвале. 24 августа самолет поставили на доработки. С 18 сентября испытания были продолжены и закончены 13 октября 1945 года. За время испытаний самолет выполнил 30 полетов, продолжительностью 29 часов 07 минут. 1 7 декабря 1945 года отчет по испытаниям был передан в НКАП.

К работам по большой модификации самолета Ер-2 приступили весной 1945 года. Параллельно с рабочим проектированием строился макет самолета Ер-2БМ, предъявленный макетной комиссии 31 августа 1945 года. В протоколе макетной комиссии отмечалось, что для улучшения ЛТД «…произведены следующие основные изменения серийного самолета Ер-2:

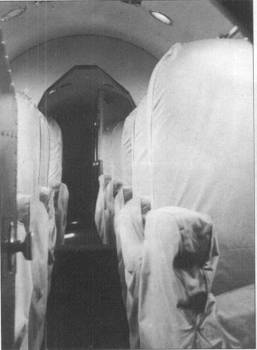

Салон самолета Ер-20Н (вид спереди)

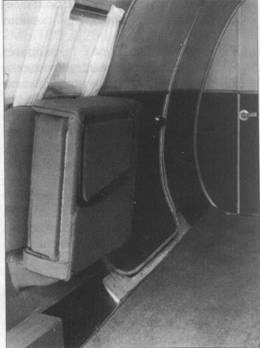

Кресло стюарда в убранном положении

1. Вместо моторов АЧ-31Б ( взлетная мощность – 1500 л.с., ном. мощность на Н=6000 м – 1250 л.с.) установлены моторы АЧ-31 ( взлетная мощность – 1900 л.с., ном. мощность на Н=6000 м – 1500 л.с.).

2. Масло и водорадиаторы изъяты из крыла и установлены в передней части капотов моторов в виде лобовых туннельных радиаторов.

3. Емкость основных топливных баков уменьшена на 940 л и равна 4000 л. Вместо одного подвесного внутрифю- зеляжного топливного бака емкостью 1480 л установлены два подвесных бака емкостью по 1100 л (один для дальности 5000 км и два – 6000 км). Общая емкость всех баков 6200 л, вместо 6420 л на серийном самолете.

4. Установлено новое крыло с прямым центропланом без обратной «чайки». Увеличены размеры крыла: площадь с 79м2 до 81м2 , размах с 23 до 28 м, удлинение с 6,7 до 9,5. Вместо профиля крыла С-240 установлен профиль ЦАГИ П-7 в центроплане и К-4 на консолях крыла.

5. Изменено расположение крыла относительно фюзеляжа. Вместо низкого расположения крыла сделано высокое, что дало возможность увеличить емкость бомбоотсека фюзеляжа

6. Переделан и увеличен бомбоотсек фюзеляжа таким образом, что стало возможным подвешивать внутрь фюзеляжа бомбы калибром от 100 до 4000 кг ( на серийном Ер-2 в бомбоотсек можно подвешивать бомбы калибром только до 500 кг включительно).

7. Взамен механического аварийного управления сбрасывания бомб, предусмотрено дублирующее электрическое.

8. Установлена электрифицированная турель СЭБ-2 под две пушки Б-20 взамен полумеханической турели ТУМ-5 под одну пушку LUBAK-20 на серийном самолете.

9. Взамен серийной люковой установки типа МВ-2Б под УБТ с прицелом ОП-2Л установлена электрифицированная установка НЭУ под Б-20 с коллиматорным визиром К8-Т и механизмом стабилизации вектора собственной скорости. …

Рассмотрев макет…, макетная комиссия постановляет:

1. Утвердить макет модифицированного самолета и его вооружения.

2. В связи с необходимостью устранения дефектов серийного Ер-2 по кабинам экипажа и новой компоновке ВМГ, не предъявленных на макете, необходимо оборудовать на макете ВМГ и кабину экипажа и дополнительно предъявить на утверждение в ГК НИИ ВВС КА. …»

21 августа 1945 года приказом НКАП П.О. Сухому было выдано задание: «…спроектировать и построить на базе серийного самолета Ер-2 модифицированный самолет Ер-2 с дизель-моторами АЧ-31, со следующими данными:

максимальная скорость у земли – 415 км/ч;

максимальная скорость на расчетной высоте 6000м – 495км/ч;

дальность полета при нормальном полетном весе 15850 кг, с запасом горючего 1850 кг и бомбовой нагрузкой 2000 кг – 2500 км;

дальность полета при полетном весе 18100 кг, с запасом горючего 3800 кг и с бомбовой нагрузкой 2000 кг – 5000 км;

дальность полета при полетном весе 18000 кг, с запасом горючего 4500 кг и бомбовой нагрузкой 1000 кг – 6000 км;

дальность полета при полетном весе 18000 кг, с запасом горючего 2000 кг и бомбовой нагрузкой 4000 кг – 2500 кг;

емкость грузового отсека под бомбы модели М-44 – 4000 кг;

емкость грузового отсека под штатные бомбы – 2000 кг;

предельный вес самолета при полете на одном моторе – 16000 кг;

разбег при нормальном полетном весе 15850 кг – 600 м; экипаж – 5 человек;

Вооружение самолета: носовая установка под пулемет калибра 12,7 мм, боезапас 195 патронов;

верхняя установка СЭБ под две пушки калибра 20 мм, боезапас 400 патронов;

нижняя люковая установка НЭУ под

пушку калибра 20 мм, боезапас 200 патронов.

Самолет выпустить на заводские летные испытания 15 декабря с.г.

Передать чертежи по модификации самолета Ер-2 на завод №39 к 15 сентября с.г….»

До конца 1945 года по самолету Ер-2БМ были выполнены следующие работы:

– изготовлен и передан заводу №39 полный комплект чертежей;

– макетной комиссией рассмотрен и утвержден доработанный макет кабин штурмана, летчиков и стрелка-радиста;

– изготовлена оснастка для сборки основных узлов планера;

– изготовлен планер для статиспытаний;

– изготовлен и смонтирован стенд для монтажа ВМГ;

– собран каркас центроплана, каркас средней и хвостовой части фюзеляжа.

В целом готовность летного экземпляра Ер-2БМ составила 65%, но и в 1946 году постройка его так и не завершилась.

В утвержденный 7ГУ НКАП план работ завода №134 на 1945 год была включена модификация Ер-2 2АЧ-31 в пассажирском варианте «ПС» с передачей ее на государственные летные испытания 1 ноября 1945 года. Рабочие чертежи до конца года изготовлены на 90%. По плану завод №134 должен был построить планер для статических испытаний, а изготовление летного экземпляра возлагалось на Таганрогский авиационный завод №86.

Полетная масса, кг 18100

Максимальная скорость, км/ч:

– у земли 400

– на высоте 6000 м 480

Крейсерская скорость на высоте 6000 м, км/ч 360

Практический потолок, м 8500

Дальность полета, км/ч:

– с 12 пассажирами 5000

– с 27 пассажирами 3500

Экипаж, чел 5

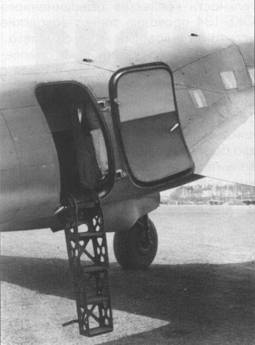

Входная дверь в пассажирскую кабину

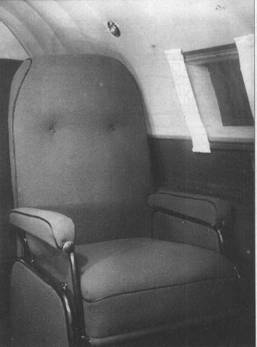

Пассажирское кресло

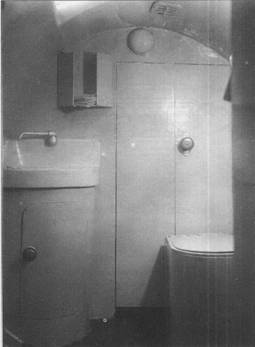

Туалетная комната

Самолеты Ер-2БМ и Ер-2ПС по согласованию с 7 ГУ НКАП были включены в проект плана опытного самолетостроения на 1946 год, но в связи с решением о снятии Ер-2 с производства в утвержденном плане отсутствовали.

В середине 1943 года в ЦИАМ под руководством А.И.Толстова завершились проектные работы по силовой установке, представляющей комбинацию авиационного дизеля и ВРДК. Принципиальной особенностью этой установки являлось использование мотора М-30Б с воздушным винтом в качестве основного двигателя, а двух ВРДК, расположенных под консолями крыла, как ускорителей, необходимых для кратковременного увеличения скорости полета. В данной схеме ВРДК турбина, вращавшая осевой компрессор, приводилась в действие выхлопными газами основного двигателя самолета. В течение 1943-1944 годов в ЦИАМ проводились экспериментальные работы с отдельными агрегатами и узлами установки.

В 1944 году решением ГКО А.И.Толстову было выдано задание на создание комбинированной силовой установки, состоящей из двигателя АЧ- 30Б и двух ВРДК, с суммарной тягой всей установки, равной 850 кг при скорости полета 800 км/ч.

В мае 1945 года в ЦИАМ приступили к наземным заводским испытаниям комбинированной силовой установки, получившей обозначение Э-3130. В июне завершились заводские испытания, за время которых установка на работала 16 ч 42 мин. Полная масса установки составила 1700 кг.

Для летной отработки комбинированной силовой установки решили использовать самолет Ер-2. В мае 1945 года заводом №134 был подготовлен комплект чертежей по размещению Э-3130 на самолете, который для согласования отправили в ЦИАМ. В производстве переоборудование самолета Ер-2 не проводилось из-за отсутствия летных образцов Э-3130. Тема списана приказом НКАП №95 от 6 марта 1946 года.

В соответствии с приказом НКАП от 23 мая 1944 года главный конструктор завода №134 В.Г. Ермолаев получил задание на проектирование самолета «Особого назначения», представляющего собой комфортабельный пассажирский вариант бомбардировщика Ер-2. Постройка четырех самолетов Ер-20Н планировалась на заводе №39, с окончанием постройки головного экземпляра к 1 ноября 1944 года.

28 августа 1944 года макетная комиссия рассмотрела и утвердила макет самолета Ер-20Н.

10 ноября 1944 года В.Г.Ермолаев в своем обращении к Наркому авиапромышленности отмечал: «Заводом №39 к 15 ноября 1944 года будет закончена сборка самолета Ер-2 в пассажирском варианте, особого назначения.

Этот самолет должен иметь техническую дальность 4500 км, при десяти пассажирах и четырех членах экипажа. Для проверки этих возможностей в реальной обстановке прошу Вашего разрешения провести на этом самолете беспосадочный перелет по обычной воздушной трассе по маршруту Иркутск-Москва, протяжением в 4600 км…

При Вашем положительном решении о проведении перелета, прошу Вас выполнение задания по перелету поручить летчику – Герою Советского Союза, гвардии полковнику Алексееву АД, поручив ему также подбор экипажа…»

К сожалению, постройка головного экземпляра затянулась до конца декабря 1944 года. И только после завершения заводских испытаний, 16 апреля 1945 года летчик-испытатель АД. Алексеев совершил беспосадочный перелет по маршруту Иркутск-Москва, затратив 15 ч 30 мин.

10 мая 1945 года завершили постройку четвертого экземпляра самолета Ер-20Н.

Самолет Ер-20Н по схеме практически не отличался от серийного бомбардировщика Ер-2 2АЧ-30Б, за исключением отсутствия вооружения и удлиненного фонаря пилотов, переходящего в гаргрот.

Пассажирская кабина (длина – 6350 мм, ширина – 1600 мм, высота – 1600 мм) была рассчитана на 9 пассажиров и одного стюарда. Кабина пассажиров в районе шпангоута 15 разделялась на два отсека.

В первом, по левому и правому борту, устанавливались 6 одинарных пассажирских кресел ( ширина кресла – 560 мм, ширина прохода – 370 мм).

Во втором, по левому и правому борту, устанавливались 3 одинарных пассажирских кресла и одно откидное – для стюарда. В этом же отсеке размещалось багажное отделение.

Нормальная полетная масса, кг 17600

Максимальная скорость, км/ч:

– у земли 380

– на высоте 6000 м 435

Крейсерская скорость, км/ч 350

Дальность полета, км/ч:

– максимальная техническая 5200

– эксплуатационная 4900

Длина разбега, м:

– с АЧ-30БФ 1050

– с АЧ-30Б 1200

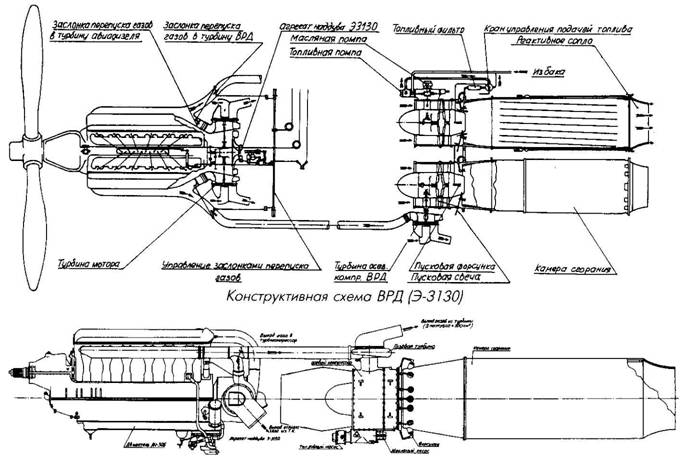

Общий вид силовой установки Э-3130

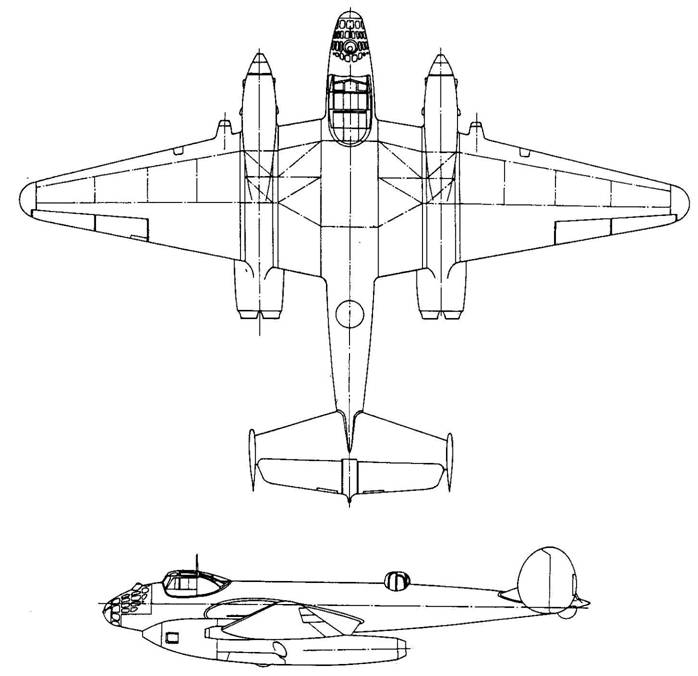

Общий вид самолета Ер-2 2АЧ-30Б и 4ВРД

Входная дверь в пассажирскую кабину располагалась на правом борту фюзеляжа. Кресла пассажиров имели регулируемые спинки и сидения. Самолет был оснащен туалетом. Для повышения комфорта кабина оборудовалась индивидуальной приточной и вытяжной вентиляцией, а также имела те п л озву ко изоляцию. Отопление кабины осуществлялось при помощи калориферов, установленных в мотогондолах двигателей. В пассажирскую кабину подогретый воздух поступал через жалюзи, расположенные у ног пассажиров. Каждое пассажирское место оборудовалось индивидуальным кислородным прибором.

Небезинтересно отметить, что ряд историков авиации, в том числе и такие известные, как В.Б. Шавров и А.Н. Пономарев, ошибочно считали создание самолета Ер-20Н одной из работ ОКБ П.О. Сухого. В действительности коллектив объединенного ОКБ-134 проводил только заводские испытания и доводки этого самолета.

Возвращаясь к серийным самолетам, хотелось отметить, что в связи с малым боевым опытом (до конца Великой Отечественной войны части 18-й ВА, вооруженные бомбардировщиками Ер-2 2АЧ-30Б, успели сделать два боевых вылета), было решено продолжить изучение летно-эксплуатационных свойств самолета Ер-2 в процессе войсковых испытаний.

С 26 июня по 23 августа 1945 года личным составом 18-й гвардейской авиационной Орловско-Будапештской бомбардировочной дивизии и представителями ГК НИИ ВВС были проведены войсковые испытания самолетов Ер-2 2АЧ-30Б с воздушными винтами AB-5ЛB-116. Целью испытаний ставилось выявление летно- тактических, боевых и эксплуатационных качеств самолета. Испытаниям подверглись самолеты 1, 3, 5, 6, 7, 9, 9а, 10, 11, 12, 13 серий, всего 21 самолет. Выделенные самолеты были объединены в специальные группы и базировались на аэродроме Белая Церковь. За время испытаний выполнили 330 полетов с общим налетом 1 158 ч. 58 мин. В процессе испытаний имели место 58 летных происшествий, из них 55 с вынужденной посадкой, а 10 августа в районе Полтавы потерпел катастрофу самолет с бортовым номером 13 (7013907). Самолет Ер-2 2АЧ-30Б войсковых испытаний не выдержал.

24 августа 1945 года постановлением ГКО заводы НКАП временно приостановили сдачу ВВС самолетов Ер-2. Кроме того, ГКО своим постановлением от 27 августа 1945 года обязал НКАП:

– Устранить все дефекты по самолету Ер-2 и двигателю АЧ-30Б, выявленные при войсковых испытаниях.

– Предъявить ВВС для проведения госиспытаний в ноябре 1945 года 3 самолета Ер-2, а в декабре на войсковые испытания – 20 самолетов Ер-2 (имелись в виду самолеты Ер-2ММ).

Несмотря на все усилия, предпринятые НКАП, ни в 1945, ни в 1946 году самолеты Ер-2ММ так и не поступили на испытания.

Постановлением СНК СССР от 26 февраля 1946 года самолеты Ер-2 были сняты с производства, а позднее и с вооружения. К этому моменту на заводском аэродроме находились 94 готовых самолета, в сборочном цехе – 49 и остальные в агрегатных и заготовительных цехах в различных стадиях производства. По решению правительства все имеющиеся на заводе №39 самолеты, агрегаты и узлы были приведены в габаритный лом.

(Продолжение следует)
