В- 24 «ЛИБЕРЕЙТОР» ЧАСТЬ III

Продолжение. Начало в "АиК" № 10,11/03)

В-24Н "Либерейтор"

С-87 «Либерейтор экспресс» представлял собой невооруженный военно- транспортный вариант B-24D. Он предназначался для перевозки пассажиров, грузов или горючего. Первый такой самолет переделали из разбитого бомбардировщика во время ремонта всего за три недели. Лэдден решил воспользоваться восстановлением машины на заводе в Сан-Диего для того, чтобы попробовать создать самолет, удовлетворяющий новому техническому заданию на тяжелый транспортник с большим радиусом действия.

Все стрелковое и бомбовое вооружение сняли. Остекление носа заменили металлическим обтекателем При погрузке и выгрузке он откидывался на петлях вбок Кормовую турель ликвидировали, смонтировав хвостовой кок с окном из плексигласа. В бывшем бомбоотсеке настелили пол и прорезали окна по бортам. С левой стороны появилось большая грузовая дверь. Экипаж транспортника состоял из пяти человек, в салоне размещались 20 пассажиров.

Переделку сочли удачной и С-87 запустили в серию В Форт-Уорте собрали 291 самолет трех вариантов. Основным являлся собственно С-87 Он поставлялся ВВС армии США и в Великобританию (как «Либерейтор» C.VII). В Англию ушло 25 машин С-87А отличался наличием спальных мест. Таких самолетов изготовили всего шесть. Первый из них сделали для президента Рузвельта. В фюзеляже находились четыре купе по две койки в каждом (друг над другом), а под крылом располагался отсек с одним спальным местом. Конструкторы предусмотрели два туалета и небольшую кухню. Для увеличения дальности на С-87А установили фюзеляжный бензобак от С-54. Рузвельт на этом самолете никогда не летал, а вот его жена разок воспользовалась «Экспрессом» в марте 1944 г.

Пять самолетов собрали в учебном варианте летающего класса как АТ-22.

Дополнительно к производству в Форт- Уорте завод в Сан-Диего изготовил 34 транспортных машины для морской авиации, где они именовались RY-3.

«Экспрессы» всех вариантов широко использовались на различных театрах боевых действий, в частности, для срочных перевозок через Атлантику.

И немецкие, и японские летчики-истребители быстро выявили уязвимое место «Либерейтора» – слабую защиту от атаки спереди Даже установка двух дополнительных пулеметов не смогла полностью устранить этот недостаток. Необходимость усиления вооружения, простреливающего переднюю полусферу, быстро осознали командиры различных рангов на передовой. Стали появляться разнообразные самодельные конструкции.

Ток, в кабине бомбардира ставили спаренный пулемет. Огневая мощь возросла, но орудовать вручную спаркой громоздких и тяжелых крупнокалиберных пулеметов было очень сложно Стрелок быстро уставал Встречались случаи монтажа неподвижных пулеметов под полом кабины бомбардира. Но «Либерейтор» – не истребитель, прицеливаться всем самолетом пилоту на нем сложно.

На Тихом океане 90-я бомбардировочная группа понесла значительные потери от лобовых атак вражеских истребителей. Тогда силами наземного состава на одном из B-24D в носовой части поставили вторую турель А-6, снятую с разбитого самолета. Чуть позже, 8 январе 1943 г., генерал Дж. Кенни, командующий 7-й воздушной армией, запросил дополнительно 35 кормовых турелей Авиационное депо (авиарембаза) на Га- ваях с марта начала ставить их на самолеты Боевой опыт доказал эффективность переделки, и в мае Кенни заказал еще 36 турелей

Незадолго до этого подобную переделку осуществили в модификационном центре ВВС в Оклахома-сити. Там смонтировали в носовой чости бомбардировщика такую же турель А-6, но несколько по иному, одновременно изменив компоновку кабины бомбардира. Нос при этом приобрел характерный выступ вниз. Таким образом модернизировали довольно значительное количество B-24D.

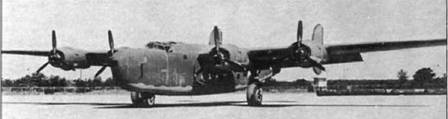

Первый опытный С-87 "Экспресс"

С-87А – личный самолет президента Рузвельта

B-24D с установкой в носовой чости хвостовой башни А-6 (404-я противолодочной эскадрилья)

Носовая башня А-15 на В-24Н

Хвостовая башня А-6 на В-24Н

Башня А-15 на сбитом немцами В-24

Проводились и другие работы по усилению оборонительного вооружения. В 7-й воздушной армии вместо астрокупо- ла сделали люк с бронестеклом, в котором монтировался 7,62-мм пулемет в шаровом гнезде. 44-я бомбардировочная группа на Ближнем Востоке и11-я на Тихом океане ставили самодельные спаренные бортовые установки.

Вслед за полевыми переделками началось внедрение усиленного оборонительного вооружения на заводах. Фирма «Эмерсон» готовила новую кормовую турель для В-24. Но, в связи с первоочередной необходимостью, ее попросили доработать турель для размещения в носу «Либерейтора» Инженеры «Эмерсон» совместно со специалистами «Консолидейтед» спешно приспособили установку к новому месту. Чертежи турели отправили в Уиллоу-Ран, где быстро изготовили деревянный макет. В соответствии с ним переделывалась носовая часть самолета Штаб ВВС отвел на доводку турели, испытания и монтаж на бомбардировщике всего три с половиной месяца.

Установка новой турели Эмерсон А- 15 потребовала внесения в конструкцию планера 56 изменений. Фактически всю носовую часть сделали заново. Кабина бомбардира совершенно изменилась Створки ниши шасси стали открываться наружу, а не внутрь. Турель А-15 добавила к весу машины около 100 кг. Это положительно повлияло на центровку самолета. Раньше «Либерейтор» был «тяжеловат на хвост» и летел со слегка приподнятым носом. Изменение положения центра тяжести выровняло машину.

Новый вариант обозначили В-24Н. Он отличался от предыдущих модификаций также усовершенствованной турелью А- 6В сзади. Она имела гораздо большую площадь остекления по бокам, что улучшило обзор стрелку. Сверху смонтировали турель Мартин A-3D. До этого ставили А-ЗА, а затем А-ЗС, внешне почти неотличимую от нее. Новая A-3D имело увеличенный прозрачный колпак. Это тоже было продиктовано требованиями улучшения обзора Бортовые установки (тоже нового типа, шкворневые К-6) заэкранировали. Боковые окна возле нижней турели за ненадобностью ликвидировали – стрелок в «шарике» и так мог смотреть практически куда угодно. Навигационные огни над и под крылом заменили на один огонь в законцовке каждого крыла.

Из-за большого количества внесенных изменений, внедрение В-24Н несколько отстало от плановых сроков. Но уже в марте 1944 г. завод Форда выпускал новый бомбардировщик каждые 100 минут Отдельные узлы от В-24Н поставлялись также на предприятия в Форт- Уорте и Талсе. Всего выпустили 3100 машин этой модификации. В Англию их поставляли как «Либерейтор» VI. Там кормовую турель на них обычно меняли но собственную «Боултон-Пол».

С серии Н-20 бортовые установки разнесли по длине, чтобы стрелки не мешали друг другу. Примерно на середине производства типа Н произошла смена окраски машин. Точнее, их вообще перестали красить. Теперь «Либерейторы» сверкали полированным алюминием.

В начале января 1944 г. в Северную Африку перебросили шесть новых бомбардировочных групп но В-24Н. 19 января одна из них, 449-я, «перепахала» аэродром противника в Перудже, где базировались воздушные разведчики. Это способствовало достижению неожиданности в высадке союзных войск у Анцио четыре дня спустя.

Усовершенствованные бомбардировщики выпускала не только фирма Форд.

После изготовления 25 B-24G в Далласе перешли на сборку машин типа В- 24G-1. Несмотря на сохранение буквенного обозначения, эти самолеты соответствовали уже не типу D, а типу Н Они практически полностью соответствовали самолетам из Уиллоу-Ран, включая турель Эмерсон А-15. Первый B-24G-1 сдали представителям ВВС 3 ноября 1943 г, через три месяца после начала выпуска В-24Н. Сначала самолеты из Далласа были немного тяжелее, чем машины из Уиллоу-Ран, но положение быстро выправилось. Всего изготовили 430 новых В- 24G Ранние серии камуфлировались, но начиная с серии G-10 самолеты красить перестали.

Большая часть бомбардировщиков этого типа поступила на Средиземноморский театр военных действий, в 15-ю воздушную армию.

Было очевидно, что на все заводы турелей А-15 не хватит. Поэтому в Сан- Диего модифицировали кормовую турель А-6А для установки в носовой части «Либерейтора». В августе 1943 г. первый самолет с таким вооружением передали ВВС. Модификация получила обозначение B-24J. Установка двух турелей А-6А сделала тип J сомой длинной модификацией бомбардировщика. Остальное вооружение сохранили по типу B-24D В Сан-Диего не внедрялись разнесенные по длине бортовые установки и верхняя турель A-3D, свойственные В-24Н.

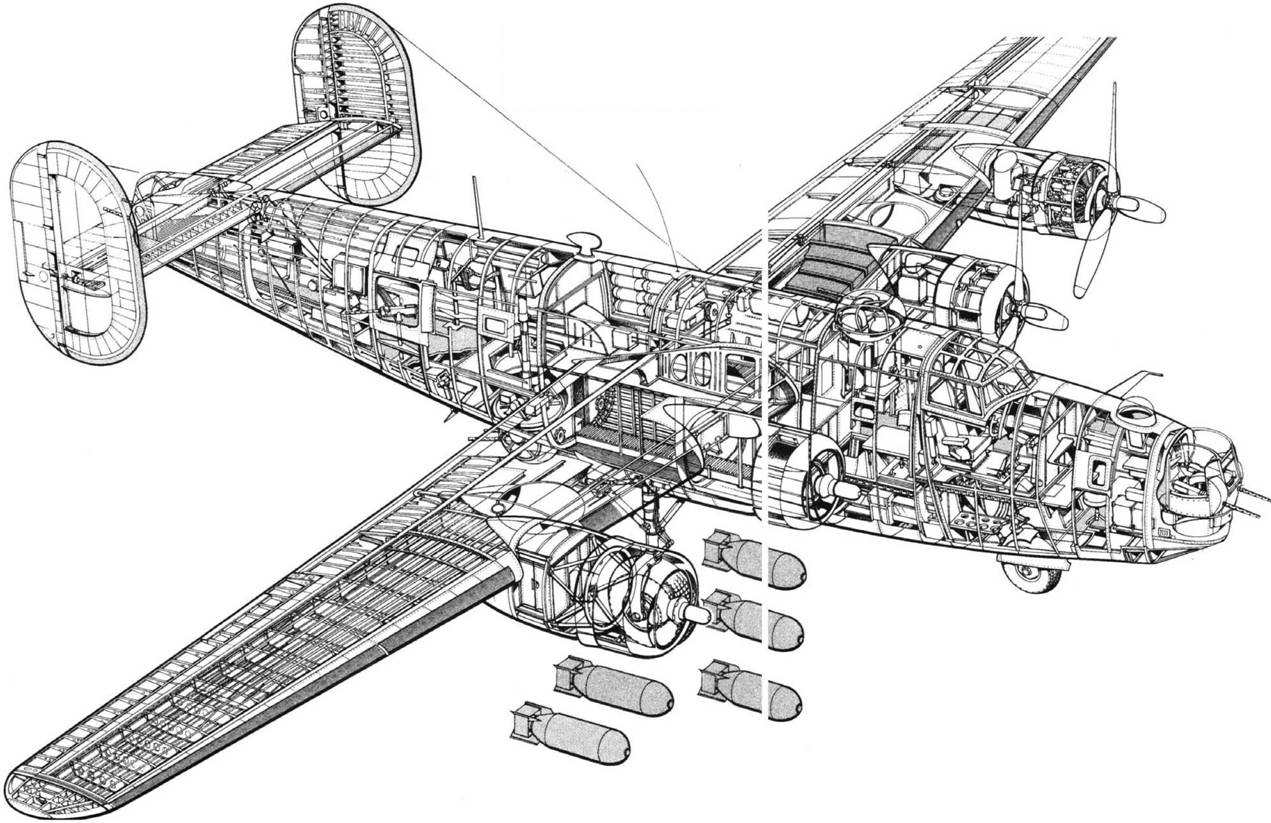

Компоновочная схема B-24J

Зато В-24 J отличался усовершенствованным автопилотом С-1, новым бомбовым прицелом типа М и усовершенствованной бензосистемой, В Форт-Уорте выпуск модификации J освоили с сентября 1943 г

В начале 1944 г. командование ВВС предписоло ставить новые прицелы и автопилоты на все серийные «Либерейторы», обозначив их B-24J В Уиплоу-Ран перешли на такие самолеты с апреля 1944 г., заводы Норт Америкэн в Далласе и Дуглас б Талсе – с мая. Впервые все предприятия делали машины под одним и тем же обозначением Но одинаковыми самолеты при этом не были К весне 1944 г. поставки турелей А-15 выросли настолько, что их стали монтировать также в Форт-Уарте и Сан-Диего вместо А-6В В Сан-Диего переход произошел со 181-го B-24J, в Форт-Уорте – с 4 1 -го. Теперь уже все заводы делали практически один и тот же бомбардировщик. B-24J стал самой массовой модификацией «Либерейтора».

Постепенно многие нововведения, свойственные В-24Н, внедрялись но B-24J. Убрали боковые окна у нижней турели, ввели одиночные навигационные огни но крыле. Все эти изменения но разных заводах вносили на разных сериях. Самолеты поздних выпусков получили термические антиобледенители. Их впервые опробовали на XB-24F – переделанном B-24D.

Некоторые серии как бы выпадали из общего хода эволюции «Либерейтора». Ток, 122 самолето серии J-165 получили кормовую турель М-6А с гидроприводом. В ней также монтировалась пара 12,7-мм пулеметов. В Форт-Уорте изготовили 57 В-24 J-40, которые фактически являлись В-24Н, собранными из узлов, привезенных из Уиллоу-Ран. Это были единственные B-24J с турелями A-3D сверху и экранированными бортовыми установками.

Несмотря на внешнее сходство, пять заводов все-токи делали «Либерейторы» немного по-разному Узлы их часто были невзаимозаменяемыми. Самолеты Форда отличались от машин Норт Америюн и Конвэр (Консолидейтед слилось с фирмой Валти, образовав Консолидейтед- Валти эйркрофт, сокращенно Конвэр).

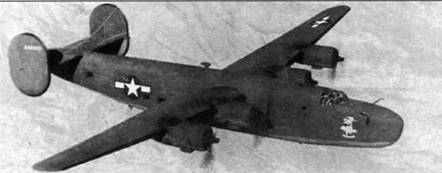

B-24G

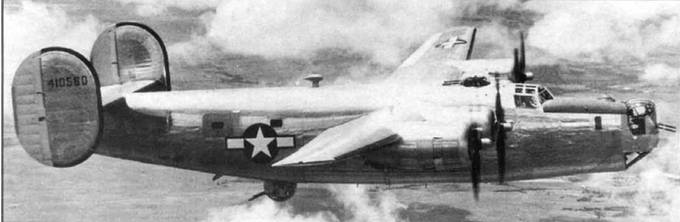

В-24J с носовой башней А-15, верхней А'3d и полностью закрытыми бортовыми пулеметными установками

B-24 J с антиобледенителями на пердних кромках крыла, стабилизатора и хвостовых шайб

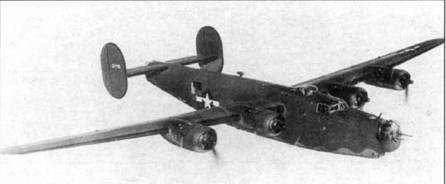

В-24L

Турель М-6 "Стингер"

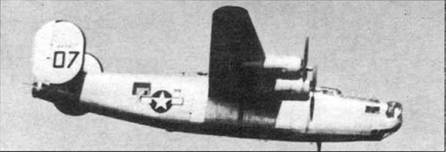

В-24М

Отсутствие стандартизации являлось постоянной проблемой для снабженцев и ремонтников, вынужденных подбирать и хранить детали и узлы многочисленных подвидов В-24

Самолеты модификации J поставлялись в Великобританию. Туда отправили в общей сложности 1200 машин этого типа.

В середине 1944 г. командование ВВС решило, что двух заводов – в Сан-Диего и Уиллоу-Ран, вполне достаточно для удовлетворения потребности в «Либерейторах» Производство на Дуглас и Норт Америкэн предписали прекратить. Завод в Форт-Уорте продолжал работать, выпуская B-24J, до конца 1944 г., в основном на экспорт в Великобританию по программе ленд-лиза.

Обогащение состава оборудования и усиление вооружения значительно увеличили вес В-24 J по сравнению с предыдущими модификациями. Соответственно упали летные данные, особенно но больших высотах. Для того, чтобы уменьшить взлетный вес, на Тихоокеанском театре военных действий экипажи снимали шаровую турель «Сперри» и заменяли ее парой 12,7-мм пулеметов, стрелявшей через люк в полу. Когда к весне 1944 г. значительно расширились возможности истребительного прикрытия над Европой, то же самое стали делать и там.

В попытке добиться облегчения «Либерейтора» специалисты Конвэр на заводе в Таксоне разработали несколько новых вариантов кормовых установок. Новая турель М-6 «Стингер» экономила около 100 кг по сравнению со стандартной А-6В. Ею было легче управлять и она обладала большим полем обстрела. К августу 1944 г. заводы в Сан-Диего и Уиллоу-Ран перешпи на выпуск облегченной модификации бомбардировщика, названной B-24L. За счет внедрения турели М-6 и еще некоторых мероприятий вес снизился более чем на 450 кг. На типе L в Сан-Диего наконец-то внедрили бортовые установки К-5 с экранированием люков. Позднее на серии L-5 увеличили площадь остекления кабины бомбардира и ввели триммер на левом элероне, на серии 1-15 – приспособление для снятия статического заряда. В Сан- Диего собрали 4 17 B-24L, а в Уиллоу-Ран – 1250.

10 июля 1944 I штаб ВВС распорядился не ставить кормовые турели но заводах, а монтировать их в модификационных центрах ВВС в зависимости от потребностей каждого театра боевых действий. «Либерейторы» без хвостовых установок в Сан-Диего по-прежнему шли кок B-24L, а в Уиллоу-Ран их переименовали в В-24М. Последнее обозначение просуществовало недолго, вскоре ВВС переименовали 1 15 машин, выпущенных в Уиллоу-Рон, в B-24L.

На нескольких самолетах, названных RB-24L, смонтировали дистанционно управляемые турели для обучения стрелков новейших бомбардировщиков В-29. Для подготовки штурманов для них же делали учебные TB-24L с радиолокационными станциями.

В декабре 1944 г. оба завода перешли на выпуск «настоящих» В-24М. Это была последняя серийная модификация «Либерейтора». На ней кормовые установки опять стали ставить на заводах. Монтировали только один тип – облегченный вариант турели А-6В С серии В- 24М-20 ввели полностью измененный фонарь пилотской кабины с улучшенным обзором.

Выпуск «Либерейторов» завершили в июне 1945 г. В Сон-Диего изготовили 916 В-24М, а в Уиллоу- Ран – 1877. Некоторые новенькие самолеты после официального расторжения контрактов отправились прямиком в металлолом.

Существовало еще несколько модификаций, оставшихся лишь в опытных экземплярах или являвшихся чисто экспериментальными. ХВ-24Р был летающей лабораторией фирмы Сперри гироскоп компани», на XB-24Q испытывали хвостовую турель с радиолокационным прицелом, позже доработанную для реактивного бомбардировщика В-47 В июне 1944 г. появился В-24 J с носовой частью от «Летающей крепости» В- 17G, но это «мутация» оказалась неудачной. В 1943 г. Форд переделала один B-24D в ХВ-24К с однокилевым оперением. В апреле 1944 г. пришли к выводу, что это улучшило устойчивость самолета Для войсковых испытаний построили семь YB-24K, и хотели запустить эту модель в серию. Но все «Либерейторы» по-прежнему изготовлялись с двухкилевым оперением. Новый высокий киль использовали на морских патрульных сомолетах PB4Y-2 «Пройвэтур» и его транспортной модификации RV-3.

В 1944 г. «Либерейторы» нового поколения уже вовсю применялись в боевых операциях. Машины этого типа являлись костяком ударной мощи 15-й воздушной армии. Их основными целями в 44-м стали заводы, снабжавшие Германию топливом. Бомбили Плоешти, нефтеперегонные заводы под Будапештом и Веной 19 августа на Плоешти отправили 350 самолетов. Немцы стали широко применять синтетический бензин из угля – «Либерейторы» начали разрушать предприятия, где его гнали Они совершили налеты на заводы в Одертале, Блеххаммере и других местах. К началу 1945 г. у немцев в работоспособном состоянии находились только четыре нефтеперегонных завода и шесть предприятий по выпуску синтетического топлива.

15 марта 1945 г. командование 15-й воздушной армии бросило 522 В-24 и 225 В-17 но нефтеперегонный завод во Флорисдорфе под Веной 1600 тонн бомб полностью вывели его из строя.

Носовая часть разведчика F-7 Видно окно фотокамеры.

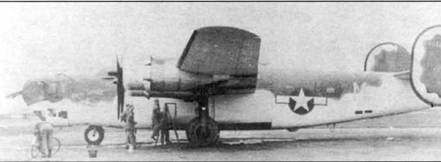

Фоторазведчик F-7A "Красота по-американски"

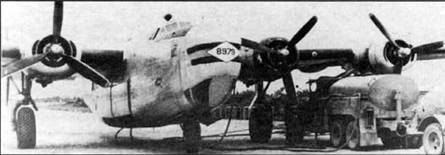

Воздушный танкер С-109 доставил топливо в Китай

И американцы, и англичане активно применяли «Либерейторы» в Бирме. Они бомбили железные дороги и редкие шоссе, порты и склады В октябре 1944 г. – мае 1945 г В-24 ставили мины на подходах к портам, в частности, к Рангуну. Для уничтожения мостов с декабря 1944 г американцы использовали радиоуправляемые бомбы «Азон». Их сбрасывала специально подготовленная 493-я эскадрилья. 27 декабря 1944 г. первым же «Азоном» разрушили мост Пинмана на железной дороге Рангун-Мандалай, который не могли вывести из строя два года.

С атолла Кваджалейн В-24 летали бомбить Марианские острова. Первый такой налет состоялся 18 апреля 1944 г В нем участвовали совместно ВВС армии и морская авиация Из Австралии совершали рейды на Борнео, где в городке Баликпапан располагались нефтеперегонные заводы. При этом В-24 находились в воздухе по 17-18 часов После захвата аэродромов на севере Новой Гвинеи время полета сократилось до 14 часов.

Налетом «Либерейторов» на Довао 1 сентября 1944 г. началась кампания на Филиппинах Позднее эти самолеты применяли в боях на Иводзиме и островах Рюкю.

На Тихом океане на В-24 летали также австралийские части. Две австралийских эскадрильи поддерживали высадку на Борнео в июле 1945 г.

Последний крупный налет во Второй мировой войне «Либерейторы» совершили 1 I августа 1945 г но Куруме в Японии Тогда зажигательные бомбы сожгли более четверти зданий в городе.

«Либерейтор» имел также разведывательные модификации. Но их не выпускали но заводах, а переделывали из бомбардировщиков в различных мастерских. Первый XF-7 являлся переделкой B-24D «Перелицовку» вели в мастерских авиакомпании «Нортуэст эйрлайнз» в Сент- Поле Все бомбардировочное вооружение сняли и установили семь фотокамер – в носу, бомбоотсеке и задней части фюзеляжа. Часть бомбоотсека заняли дополнительные бензобаки.

F-7A уже являлся стандартным типом на базе B-24J. Он нес три фотоаппарата в носовой части и три – в бомбоотсеке Всего появилось 182 F- 7А Следующий вариант, F-7В, отличался только размещением шести фотокамер в бомбоотсеке Таким образом переделали 32 В-24J.

Фоторазведчики применяли по всему Тихому океану, от Алеутов до Филиппин.

Танкеры С-109 делались на основе разных модификаций В-24. Опытный ХС- 109 переделали из В-24Е. С него сняли всю броню, бомбовое и стрелковое вооружение, а также практически все, что не было намертво закреплено. Один топливный бак разместили в носовой части, два мягких в бомбоотсеке и три в хвосте фюзеляжа Прибыв но место, самолет все горючее сливал за час. 218 B-24D и В-24Е переделали в С-109 в разных местах. Большая часть танкеров использовалась для перевозки из Индии в Китай бензина для соединений американской авиации, но некоторые из них летали и в Европе, обеспечивая топливом передовые аэродромы.

В порядке эксперимента В-24 применяли и для дозаправки самолетов в воздухе В сомом начале 1942 г. разрабатывались различные планы авиационных налетов на Токио. Один из них предусматривал использование группы «Летающих крепостей» с дозаправкой от В- 24 Взлетать собирались с острова Атту, а садиться в Китае. При этом каждый самолет мог доставить к цели 2700 кг бомб.

Все оборудование поставила английская фирма Флайт рефьюэлинг. Оно было схожим с ранее использовавшимся на самолете «Хэрроу», но отличалось наличием гидропривода Английские инженеры также руководили монтажем. В танкер переделали B-24D. Работы вели в мастерских компании Пеннсильвания сентрал эйрлайнз. Барабан со шлангом и баки разместили в бомбоотсеке. В-17Е получил приемник справа у хвостовой турели.

Летные испытания начали в апреле 1943 г. во Флориде. После первых неудач выполнили семь успешных заправок.

По мере развертывания производства В-29 интерес к дозаправке В-17 постепенно уменьшался, пока не исчез совсем. В середине 1944 г. предложили дозаправлять с В-24 «Сверхкрепости», но требовалась доработка оборудования для более высоких скоростей полета.

В ноябре 1943 г капитан Смайли внес оригинальный проект увеличения радиуса действия истребителей Р-38. «Либерейтор» должен был в воздухе передавать на «Лайтнинг» подвесной бак 1. Тем не менее идею восприняли всерьез. Проектирование вела фирма Инлэнд мэнюфекчуринг, а доработку пары Р-38 и изготовление специальных баков – Олл америкэн авиэйшн. В-24 должен был спускать бак на тросе Истребитель ловил его захватом, после чего сжатый азот перегонял бензин в баки Р-38

Испытывали устройство в июле 1944 г. на В-24Н. Бак висел на наружных бомбодержателях под левым крылом. Это был обычный сбрасываемый бак, к которому прикрепили оперение. Возникли проблемы с устойчивостью бака, он дергался и трясся, тросы рвались. Последовательно сделали десять вариантов оперения Первый успешный захват выполнили 2 октября 1944 г., но трос опять оборвался При втором захвате трос попал в винт истребителя. До марта 1945 г., когда работу закрыли, так и не удалось ни разу перекачать горючее в Р-38.

(Окончание следует)

Нина БАВИНА
