"1 45" (Ту-22М, "45")

Многорежимный дальний ракетоносец-бомбардировщик, серийный

Большой объем работ по проектам "106" и "125", проведенный ОКБ, не дал необходимого результата. Хотя оба проекта конструктивно сильно отличались друг от друга: работы по "106" проводились под знаком модернизации Ту-22, а по "125" – создания сверхсовременного и сверхскоростного самолета, у причины отсутствия реальных результатов были общие корни. В обоих проектах делалась ставка на создание скоростного высотного однорежимного ударного самолета, тактическая ценность которого к середине 60-х годов вызывала большие сомнения, а практическая конструктивная реализация, во всяком случае по второму проекту, требовала освоения сложнейших и весьма дорогостоящих технологий. Потребовались совершенно другие подходы и взгляды на проблему создания перспективного дальнего ударного самолета. Прежде всего отказались от концепции однорежимного сверхзвукового самолета. Изучив особенности боевого применения самолетов дальней авиации, состояние и перспективы развития систем бортового вооружения, радиоэлектронных комплексов навигации и управления самолетом и его системами, а также состояние и направления совершенствования техники ПВО, ОКБ совместно с ВВС принимают концепцию многорежимного самолета-носителя. Подобный самолет, за счет своих конструктивных особенностей, должен был быть приспособлен для выполнения сверхзвуковых высотных полетов, дальних полетов на дозвуковых скоростях и низковысотных полетов на трансзвуковых скоростях. При этом самолет должен был иметь лучшие чем его предшественники взлетно-посадочные характеристики. Наиболее полно достижению всей этой совокупности весьма противоречивых летно-тактических данных в одной конструкции отвечал самолет с изменяемой в полете стреловидностью крыла.

Теоретические работы и летные эксперименты показали следующие преимущества тяжелых ударных самолетов с подобным крылом: среднее за полет значение аэродинамического качества существенно возрастало в связи с ростом аэродинамического качества на дозвуковом режиме при умеренной стреловидности крыла, что увеличивало дальность полета; возможность взлета и посадки при положении крыла соответствующего минимальной стреловидности позволяло значительно улучшить взлетно-посадочные характеристики; при больших углах стреловидности самолет становился оптимизированным для полетов на больших сверхзвуковых скоростях; в положении максимальной стреловидности крыла уменьшалось время разгона и прохода через трансзвуковой участок, уменьшались перегрузки в вертикальной плоскости вблизи земли, что позволяло выполнять полеты на малых и сверхмалых высотах. Однако за все надо платить.

Большие тактические преимущества применения крыла с изменяемой в полете стреловидностью влекли за собой увеличение массы пустого самолета, за счет введения в конструкцию планера дополнительных элементов поворотного узла (шарниров, приводов, силовых нервюр и т.д.). Общее увеличение массы оценивалось в пределах 3,5-4%, в зависимости от класса самолета и совершенства применявшихся технологий. В плане создания такого крыла необходимо было разработать конструкции легких и прочных шарнирных соединений, легкие и мощные привода поворотных частей крыла, эффективные смазки для узлов шарнира, системы электронной автоматики поворота крыла и т.д. Определенные трудности при применении такого крыла возникали в плане обеспечения устойчивости и управляемости самолета при изменении стреловидности. Проблема была успешно решена совместно с ЦАГИ, благодаря использованию эффекта сохранения практически неизменным фокуса крыла изменяемой стреловидности за счет введения корневого наплыва и размещения оси поворота шарнира в определенном месте. Исследования, проведенные в ЦАГИ, подтвердили возможность создания универсальной компоновки, дававшей положительные результаты для самолетов различных типов.

Работы над проектом дальнего ракетоносца "145" начались в ОКБ в 1965 году. На начальном этапе ОКБ вело проектирование в инициативном порядке. Правительственное постановление на разработку самолета появилось лишь в конце 1967 года, а пока по теме существовало только совместное Решение Министра авиационной промышленности П.В. Дементьева и Главкома ВВС П.С. Кутахова, получившее поддержку Д.Ф. Устинова, отвечавшего за ВПК. ОКБ вело все работы без государственных дотаций. Поскольку работы в ОКБ шли на "полулегальном" основании и, видимо, из-за требований режимности, тема на всех уровнях декларировалась, как глубокая модернизация Ту-22К, и если в начале работ над проектом это более менее соответствовало действительности, то в ходе развития проекта общего у них осталось тактическое назначение, да осевая линия на схеме общего вида. В результате проект самолета "145", получивший официальное обозначение Ту-22М (самолет "ЮМ", "AM", "45") в ходе своего развития превратился в совершенно новую машину, имевшую мало сходства с Ту-22.

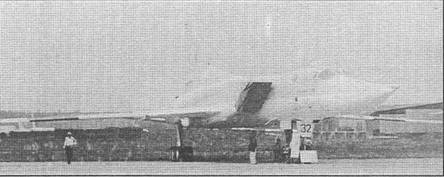

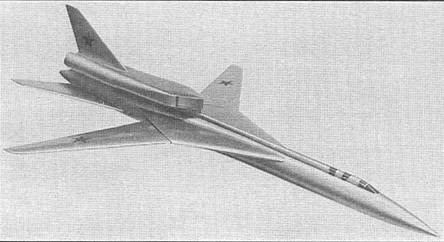

Облик Ту-22М сложился не сразу, было несколько промежуточных переходных проектов, в которых использовалась часть наработок по семейству самолетов Ту-22. Осенью 1965 года в Отделе техпроектов ОКБ подготавливается техническое предложение по первому варианту самолета "145". За основу для этого раннего проекта взяли проект "106Б". От него позаимствовали общую компоновку фюзеляжа, схему размещения двигателей, размещение ударного вооружения и систему обороны. Согласно проекта, самолет выполнялся по схеме высокоплана с крылом изменяемой в полете стреловидности и с неподвижной средней частью крыла. Неподвижная средняя часть крыла имела угол стреловидности 65 градусов. Поворотные части крыла могли занимать три фиксированных положения: 20, 65 и 72 градусов. Каждое из положений соответствовало оптимальной аэродинамической конфигурации самолета для определенного режима полета: 72 градуса – для взлета, посадки и полета на максимальную дальность на дозвуковом режиме; 65 градусов – для полета на дальность на сверхзвуке; 72 градуса – для полета на околозвуковых скоростях на малых высотах.

Два двухконтурных двигателя с форсажными камерами устанавливались над задней частью фюзеляжа в общей большой мотогондоле с раздельными воздухозаборниками с вертикальным клином. Установка крыла изменяемой стреловидности значительно улучшила основные расчетные характеристики самолета "145" по сравнению с исходным "106Б" (ДТРД НК-6 имели удельные и абсолютные параметры, близкие к проектным характеристикам ДТРДФ НК-144). Взлетная масса "145" выросла на 7% и достигла 105 тонн, а масса пустого самолета возросла на 5 % и достигла 51,5 тонн. Взлетно-посадочные характеристики улучшились и позволяли эксплуатировать самолет "145" с грунтовых полос (для "106Б" только с бетонных полос). При этом длина разбега для взлетной массы 105 тонны составляла 1450 м (у "106Б" – 1800-2000 м). Максимальные скорости полета на высоте 50-100 м составляли 1100 км/ч (для "106Б" такой режим полета был недоступен), при полете на высоте 14500 м – 2500-2700 км/ч (для "106Б" – 2200 км/ч). Крейсерская сверхзвуковая скорость равнялась 2200 км/ч (для "106Б" – 1800 км/ч). Практическая дальность полета на дозвуковой скорости равнялась 10000 км (для "106Б" – 6300-6500 км), на крейсерском сверхзвуковом режиме – 4000 км (для "106Б" – 3000-4000 км), при полете у земли – 3800 км. Основным вариантом боевого применения самолета "145" являлся вариант ударного самолета, способный атаковывать цели на средних и больших высотах во всем диапазоне достижимых скоростей. В условиях сильной ПВО самолет должен был действовать как маловысотный носитель ракет или бомбардировщик, преодолевая зону ПВО на высотах до 200 м со скоростью 1200 км/ч, что гарантировало ему высокую неуязвимость от основных средств ПВО того периода и возможность с большой точностью поражать малоразмерные неподвижные и подвижные цели бомбами или ракетами (самолет можно было использовать для борьбы с шахтными или мобильными ракетными установками).

Обладая значительной дальностью полета на сверхзвуковой и дозвуковой крейсерской скоростях самолет мог использоваться в условиях локального размещения средств ПВО как высотный ракетоносец-носитель одной ракеты Х-22 с различными типами ГСН (самолет "145К"), в том числе и с пассивными ГСН для уничтожения стационарных и мобильных РЛС, а также самолетов ДРЛО. Предусматривалась возможность создания на базе ударных вариантов самолета-разведчика "145Р", постановщика помех "145П" и самолета ПЛО. Этому способствовали широкий диапазон изменения реализуемых летных характеристик самолета, большая величина полезной нагрузки, большие размеры грузоотсека, а также бортовых источников электропитания. Размещение и состав экипажа оставался прежним по типу Ту-22.

К концу 1965 года этот предварительный проект ОКБ частично переработало, с целью устранения некоторых недостатков присущих самолетам семейства Ту-22. При сохранении общей компоновки, несколько изменили некоторые элементы конструкции. С целью уменьшения влияния фюзеляжа и крыла на работу силовой установки на больших скоростях, мотогондолу дополнительно подняли над фюзеляжем. С целью увеличения эффективности органов управления изменили форму киля и стабилизатора в плане, облагородили переднюю часть фюзеляжа с обтекателем РЛС и т.д. Учитывая опыт эксплуатации Ту- 22, кабину штурмана перенесли за кабину за пилота, кабину оператора сместили назад и развернули его лицом по полету, систему аварийного покидания экипажем самолета перевели на катапультирование вверх. Решили делать самолет только в варианте ракетоносца, в результате отказались от бомбардировочного оптического (телевизионного) прицела и системы бомбардировочного вооружения. Этот вариант проекта также остался переходным. При разработке аэродинамической компоновки самолета "145" ОКБ работало совместно с ЦАГИ и принимало практически все его рекомендации. По настоящему крупное расхождение в позициях ОКБ и ЦАГИ наметилось по вопросу снятия двигателей с верхней части фюзеляжа и отказа от сравнительно простых и легких воздухозаборников. У ОКБ были свои веские доводы – перенос двигателей в хвостовую часть фюзеляжа повлечет за собой усложнение системы подвода воздуха к двигателям и к значительному увеличению массы пустого самолета и взлетной массы, которая и так увеличилась за счет нового крыла, появляются дополнительные трудности с размещением оборудования, вооружения и топлива.

Что касается неприятностей с организацией воздушного потока на входе в воздухозаборники двигателей, то в ОКБ считали, что принятые конструктивные мероприятия (подъем мотогондолы над фюзеляжем и обеспечение эффективного слива пограничного слоя) должны были разрешить все проблемы. По этому вопросу между ОКБ и ЦАГИ возникла острая дискуссия. ЦАГИ, памятуя о негативном опыте с Ту-22, считал нереальным обеспечение на больших сверхзвуковых скоростях нормальной работоспособности двигателей при их расположение над верхней поверхностью крыла и фюзеляжа. Проведенные в ЦАГИ исследования показали, что, начиная с М=1,135- 1,45, для данной схемы размещения двигателей резко уменьшается коэффициент восстановления давления и возрастает неравномерность потока на входе в воздухозаборники, даже при сравнительно малых углах атаки. В ОКБ еще раз рассматривают аргументы ЦАГИ и принимают решение переделывать проект с учетом нового размещения двигателей. В результате к 1967 году появляется вариант самолета Ту-22М с размещением двигателей в хвостовой части фюзеляжа и с воздухозаборниками по бортам фюзеляжа.

Новое размещение двигателей потребовало внести существенные изменения в компоновку самолета. Самолет стал средиепланом, боковые прямоугольные воздухозаборники разместили на средней части крыла. Входные устройства воздухозаборников оснастили вертикальным клином и системой слива пограничного слоя, в средней части воздухозаборников установили створки подпитки и перепуска воздуха (первоначально планировалось установить полукруглые воздухозаборники с центральными телами в виде полуконусов по типу применявшихся на Ту-128, однако анализ их работы на таком крупном самолете как Ту-22М и оценка воздухозаборников американского истребителя F-4 "Фантом-2", склонили чашу весов в пользу применения плоских воздухозаборников, близких по конструкции, примененным на "Фантоме-2"). Установка двигателей в хвостовой части фюзеляжа потребовало значительной перекомпоновки агрегатов самолетных систем и оборудования внутри фюзеляжа, по-новому пришлось размещать топливные баки. В проекте предполагалось значительное увеличение дальности и продолжительности полета, в результате решено было в состав экипажа ввести второго пилота и улучшить условия работы экипажа.

В результате кабину значительно переделали, увеличив ее размеры и изменив размещение экипажа. Командира корабля и второго пилота разместили рядом в переднем отсеке, аналогичным образом во втором отсеке разместили штурмана-навигатора и штурмана-оператора. Подверглись корректировке параметры крыла и алгоритм изменения его стреловидности. Стреловидность средней неподвижной части крыла уменьшилась до 56 градусов, угол изменения стреловидности поворотных частей крыла теперь менялся плавно в пределах от 20 до 60 градусов с фиксацией на 20, 30, 50 и 60 градусов или в любом другом промежуточном положении, как в ручном, так и в автоматическом режиме управления. Привод поворотных частей крыла осуществлялся от винтовых подъемников, приводимых в движение мощными гидроприводами. Особенности самолета с крылом изменяемой стреловидности заставили по- новому подойти к использованию и размещению органов управления самолетом: отказались от размещения элеронов на крыле, внедрили интерцепторы и дифференциально отклоняемый стабилизатор, для улучшения взлетно-по- садочных характеристик на крыле установили предкрылки. Даже этот краткий и далеко не полный перечень конструктивных изменений, показывает, что речь шла не о модернизации, а создании принципиально нового самолета.

После двух лет работы ОКБ над проектом, тема наконец получает официальный статус. 28 ноября 1967 года выходит Постановление Совета Министров СССР №1098-378 по Ту-22М, согласно которому перед ОКБ ставилась задача спроектировать модификацию Ту-22К – Ту-22КМ с крылом изменяемой стреловидности и двумя ДТРДФ НК-144 (НК-144-2). Постановлением самолет задавался как дальний ракетоносец-носитель одной ракеты типа X- 22. Максимальная скорость оговаривалась 2300-2500 км/ч, дальность полета на дозвуковой скорости с одной ракетой – 7000 км/ч, длина разбега и пробега не должна была превышать 1600 м. Совместные государственные испытания Ту-22М намечалось начать во втором квартале 1969 года. ВВС еще в сентябре 1967 года, до выхода постановления, подготовили свои требования к модернизированной авиационно-ракетной системе К-22М.

Особое внимание ВВС обращало на способность самолета-носителя Ту-22М выполнять полеты на малых высотах. Учитывая технические трудности создания современной эффективной ударной системы с высокими характеристиками самолета-носителя и, в частности, сложности с практическим освоением техники низковысотного полета, ВВС предлагало проводить разработку системы в два этапа. По мнению ВВС ОКБ должно было обеспечить по самолету дальность полета на дозвуке 8000 км, на сверхзвуке – 3000 км, при полетах на высотах 300-500 м на дозвуке – 3500 км в простых метеоусловиях (на первом этапе в неавтоматическом режиме управления, на втором этапе – в автоматическом); максимальная скорость оговаривалась 2000 км/ч, с кратковременным выходом на 2300 км/ч, для крейсерского сверхзвукового полета – 1600-1800 км/ч, для крейсерского дозвукового полета – 850-900 км/ч и для полета на малых высотах – 900 км/ч; практический потолок на дозвуке – 14000 м и на сверхзвуке – 16000 м. На первом этапе допускалось использование ДТРДФ НК-144-22 (изделие "ФМ") с максимальной статичекой тягой 20000 кгс и удельным расходом топлива на крейсерском дозвуковом режиме 0,85 кг/кгс час, на втором этапе силовая установка пер- водилась на НК-144-2 ("ФМА") с максимальной статической тягой 22500 кгс. По первому этапу пилотажно-навигационное и прицельное оборудование соответствовало Ту-22, на втором этапе намечалось перейти на современное оборудование с элементами комплексирования (АБСУ и т.д.). ВВС настаивали на расширении ударных возможностей самолета-носителя: кроме одной ракеты, предусматривалась нормальная бомбовая нагрузка до 3 тонн и максимальная – до 11,0 тонн.

В рамках модернизации ставилась задача по созданию модификации ракеты Х-22 – Х-22М, с расширением ее возможностей по поражению целей за счет улучшения ее летных характеристик и разработки новых более точных и помехоустойчивых систем наведения различного типа. ВВС настаивали на усилении системы обороны за счет введения кормовой дистанционной стрелково-пушечной установки с радилокационным и телевизионными прицелами. Последнее предложение военных было принято, ОКБ проработало два варианта самолета: с кормовой пушечной установкой и с хвостовым унифицированным отсеком с аппаратурой РЭП. В дальнейшем в ходе проектирования и проведения совместных испытаний заказчик выставлял все новые и новые требования по расширению ударных возможностей комплекса, что приводило к постоянным работам по модернизации конструкции самолета. В результате к моменту завершения испытаний самолет значительно отличался от того, что закладывалось в его конструкцию на начальном этапе проектирования. Количество ракет увеличилось до трех, а бомбовая нагрузка до 24 тонн, на самолете установили навигационный комплекс, автоматическую бортовую систему управления, новое приборное оборудование, радиолокационное и пилотажное оборудование, все это значительно расширило возможности Ту-22М, но привело к значительному увеличению времени на отработку новых агрегатов самолета и комплекса, а также на доведение основных летных характеристик самолета до требований, оговоренных в постановление 1967 года. Реально этот процесс охватил почти десять лет и не ограничился планировавшимися двумя этапами.

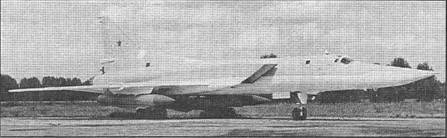

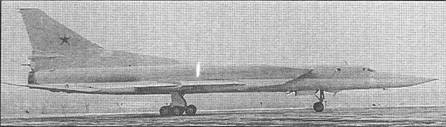

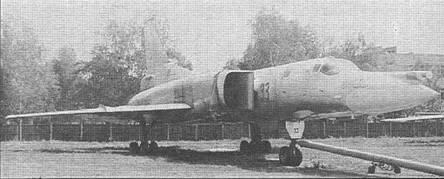

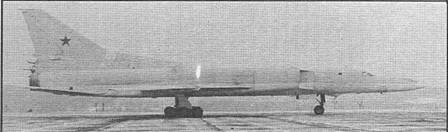

Макетная комиссия по Ту-22М проводилась в ОКБ в октябре-ноябре 1967 года. По ее результатам и материалам эскизного проекта решили строить первую небольшую серию Ту-22М в варианте с двигателями, оборудованием и вооружением по программе первого этапа – самолет Ту-22М0 ("45-00"). Как почти двадцать пять лет назад, когда шло освоение Ту-4, для ускорения процесса освоения самолета в серийном производстве, строительство первой партии Ту-22М, в том числе и первой машины, развернули на Казанском авиационном заводе им.Горбунова. (КАЗ им.Горбунова, до середины 60-х завод N9 22 МАП). Руководство работ по теме Ту-22М А.Н. Туполев традиционно возложил на Главного конструктора Д.С.Маркова, ведущим инженером по теме в ОКБ назначили И.А.Старкова, участвовавшего до этого в создании всех туполевских боевых машин начиная с Ту-2. Д.С.Марков руководил темой до своей смерти в 1992 году, в настоящее время темой руководит один из опытнейших работников ОКБ Б.Е. Леванович. К середине 1969 года в Казани закончили постройку первого самолета Ту-22М0 с двигателями НК- 144-22. В начале августа 1969 года опытный Ту-22М0 торжественно выкатили из сборочного цеха завода, церемония происходила в присутствии министра авиационной промышленности П.В.Дементьева и многих ведущих специалистов, принимавших участие в создании этого самолета. После трехнедельной отработки систем, проверок и гонок двигателей экипаж в составе командира корабля летчика-испытателя В.П.Борисова, помощника командира (правого пилота) летчика-испытателя Б.И.Веремея, штурмана навигатора Л.С.Сикачева и штурмана-оператора К.А.Щербакова подняли в первый полет Ту-22М0.

Начались испытания и доводки новой машины. Одновременно в Казани шло производство серийных самолетов Ту-22М0, в основном предназначавшихся для доводок и отработок систем нового самолета и нового комплекса. Всего до конца 1972 года построили 10 Ту-22М0, пять из которых поступили в Рязань в Центр боевой подготовки и применения Дальней авиации, где использовались для переучивания экипажей и наземного персонала на новую технику. Результаты летных испытаний Ту-22М0 показали, что самолет требует дальнейшей модернизации, как в части улучшения летных данных, так и в части совершенствования оборудования. С одной под фюзеляжной ракетой Х-22М, с опытными двигателями НК-144-22 (максимальная тяга – 20000 кгс, удельный расход топлива на дозвуке – 0.917 кг/кгс час), при взлетной массе 121 тонн, Ту-22М0 показал на испытаниях дозвуковую дальность полета 4140 км, максимальную скорость – 1530 км/ч и длину разбега – 2600 м.

Летно-тактические характеристики Ту-22М0 не могли удовлетворить ни ВВС, ни ОКБ, поэтому еще до начала летных испытаний самолета началась работа по дальнейшей его модернизации. В декабря 1969 года в рамках второго этапа доводки Ту-22М принимается решение по модернизации Ту- 22М0 в Ту-22М1 ("45-01"). Проектирование Ту-22М1 проводились в ОКБ в течение 1970 года с учетом опыта проектирования и испытаний Ту-22М0. В ходе модернизации усилили наиболее слабые места в конструкции планера, одновременно провели ревизию конструкции самолета с целью облегчения массы пустого самолета. В результате удалось снизить массу самолета на 3 тонны. Улучшили аэродинамику некоторых частей самолета. Доработали конструкцию воздухозаборников: увеличили прямоугольность их передней части, увеличили длину клина, изменили размещение и конструкцию створок подпитки и перепуска воздуха. Размах крыла вырос на полтора метра, изменились закрылки, уменьшились и облагородились обтекатели агрегатов крыла в средней его части. В систему управления решено было внедрить автоматическую систему управления (АБСУ-145).

К лету 1971 года на КАЗ-е закончили изготовление первого Ту-22М1 с НК- 144-22. 28 июля 1971 года начались его летные испытания. Самолет испытывал экипаж летчика-испытателя Б.И.Веремея. Одновременно, еще до окончания испытаний, решают начать с 1971 года его серийный выпуск. До конца 1972 года в Казани построили девять самолетов типа Ту-22М 1. На пяти из них до конца 1975 года провели большой объем испытаний по доводке, испытаниям систем навигационного и прицельного оборудования, ракетного, бомбового вооружения и РЭП, проводились испытания доработанных двигателей. Из девяти построенных самолетов пять передали в Центр боевой подготовки морской авиации. В строевые части Ту-22М I не поступал. Запускать в крупную серию Ту-22М1 не стали, так как его основные летные характеристики, полученные на испытаниях, оказались ниже требуемых. С двигателями НК-144-22 и с одной ракетой, при взлетной массе 122 тонны самолет смог обеспечить максимальную дальность на дозвуке 5000 км и на сверхзвуке – 1560 км. Максимальная скорость, зафиксированная на испытаниях равнялась 1660 км/ч. В крупной серии решено было строить Ту- 22М2 – дальнейшее развитие Ту-22М1 с двигателями НК-22, на котором удалось избавиться от многих недостатков предыдущих вариантов Ту-22М.

Работы над дальнейшим развитием Ту-22М, с целью улучшения его летно- тактических характеристик и приближения их параметров к требованиям постановления 1967 года продолжались. В русле этих работ началось проектирование новой модификации Ту-22М2 ("45-02"). Ту-22М2 в крупной серии собирались строить с улучшенными двигателями НК-22 (22000 кгс, 0,85 кг/кгс час). Предусматривалась возможность взаимозаменяемости двигателей НК-22 с более мощными и более экономичными двигателями НК-25. За счет конст- руктивно-технологических мероприятий, массу самолета предполагалось снизить приблизительно на 1400-1500 кг. Улучшалась аэродинамика самолета. Самолет должен был строиться в серии как дальний ракетоносец-бомбар- дировщик с современным оборудованием, позволявшим решать широкий круг задач по боевому использованию самолета-носителя Ту-22М2 и всего комплекса К-22М. Оборудование было структурировано в несколько взаимосвязанных бортовых систем различного назначения (навигационный комплекс НК-45, автоматическая бортовая система АБСУ-145М, панорамно-прицельная радиолокационная станция ПНА и связанный с ней оптический бомбардировочный прицел ОПБ-15Т с телевизионной приставкой, стрелковый радиолокационный прицел ПРС-4КМ и телевизионный прицел ТП-1КМ, развитая индивидуальная система РЭП и т.д.). В варианте ракетоносца Ту-22М2 мог нести от одной до трех ракет типа Х-22М с различными типами ГСН.

Переоборудование в бомбардировщик предусматривалось в условиях войсковых частей, при этом максимальная нагрузка, состоявшая из обычных, ядерных бомб и мин равнялась 24 тоннам. С одной подфюзеляжной ракетой Ту-22М2 дальность полета на дозвуке предполагалось получить 5400-5600 км, на сверхзвуке – 1850-1900 км, максимальную скорость полета – 1850-2000 км/ч и длину разбега – 2200-2400 м. Как и планировалось, Ту-22М2 начали выходить из ворот КАЗ-а весной 1973 года. Головной Ту-22М2 совершил первый полет 7 мая 1973 года, совместные испытания и доводки проводились на нескольких машинах до 1975 года. По сравнению с Ту-22М1, летные характеристики Ту- 22М2 практически остались на прежнем уровне: с одной подфюзеляжной ракетой дозвуковая дальность равнялась – 5100 км, на сверхзвуке – 1630 км, максимальная скорость – 1660 -1700 км/ч (без ракеты – 1800 км/ч), длина разбега – 2300 м.

На основании полученных результатов летных испытаний Ту-22М2, а также большого объема проведенных доводок и испытаний систем оборудования и вооружения, комплекс К-22М в августе 1976 года принимается на вооружение Дальней авиации и авиации ВМФ. Ту-22М2 находился в серийном производстве до 1983 года, всего завод в Казани построил 211 Ту-22М2. В апреле 1974 года первые четыре Ту-22М2 поступили в Рязань, в этом же году Ту- 22М2 начали получать строевые полки. В целом освоение в частях ДА и авиации ВМФ новых Ту-22М проходило более спокойно, чем его предшественника Ту-22. Сказались большая доведен- ность и надежность конструкции. Общая оценка нового самолета со стороны летного и технического состава была положительная. Современное пилотаж- но-навигационное оборудование с широкими функциональными возможностями, а также введение второго пилота и более продуманная эргономика рабочих мест экипажа, позволили более качественно решать задачи пилотирования, навигации и управления ударным и оборонительным вооружением, поднять уровень безопасности полетов, уменьшить утомляемость экипажа при выполнении длительных полетов. Чувство уверенности у летных экипажей к новому самолету добавляла система аварийного покидания с катапультированием кресел вверх, снявшая ограничения по минимальной высоте аварийного покидания самолета, присущие Ту- 22.

Появление в СССР нового дальнего ракетоносца-бомбардировщика Ту-22М вызвало большую озабоченность у руководства стран НАТО. Первая информация о разработке советского дальнего бомбардировщика с крылом изменяемой стреловидности просочилась на Запад в конце 60-х годов. В 1969 году в авиационных журналах появились рисунки и схемы самолета очень схожие с первоначальным проектом "145" с двигателями над задней частью фюзеляжа. В начале 70-х годов на Западе появляется информация о первых Ту-22М. Анализируя предполагаемые летно-тактические данные Ту-22М, западные специалисты приписывают самолету качества межконтинентального носителя, способного наносить удары по территории США. В результате Ту-22М стал одним из "камней преткновения" в переговорах по сокращению стратегических вооружений между СССР и США в 70-е годы. После долгих и тяжелых переговоров СССР пошел на договоренность с США в рамках ОСВ-2, по которому судьба Ту-22М решилась не лучшим образом для этого авиационного комплекса: со всех Tv-22M, находившихся в строю, сняли оборудование заправки топливом в полетех, что значительно ограничило возможности всего авиационно-ракетного комплекса. Кроме того по договору, США добились от СССР ограничения серийного производства Ту-22М на уровне тридцати машин в год.

Обеспечение заданных со стороны ВВС требований к Ту-22М давались ОКБ и предприятиям занятым в программе создания и совершенствования самолета и комплекса весьма нелегко – особенно достижение необходимых параметров по максимальной дальности и максимальной скорости. Запущенный в большую серию и принятый на вооружение Ту-22М2 мог летать на дальность 5100 км и на максимальной скорости 1800 км/ч – от ОКБ требовалось продолжить работы по дальнейшему совершенствованию самолета. Прежде всего необходимо было решить проблему с двигателем. Серийный НК-22 так и не смогли довести до максимальной тяги 22000 кгс, полученные на нем удельный расходы топлива требовали дальнейшего снижения. Попытки довести его модифицированный форсированный вариант НК-23 не увенчались успехом: опытный двигатель построили, провели стендовые испытания, поставили на один из Ту-22М2, выполнили несколько полетов и на этом все кончилось: перенапряженный НК-23 так и остался в опытном экземпляре, возможности дальнейшего развития линии НК-144 – НК-22 были исчерпаны. Учитывая создавшуюся ситуацию с мощными ТРД для тяжелых сверхзвуковых боевых самолетов, ОКБ Н.Д. Кузнецова в начале 70-х годов создало новый ДТРДФ НК- 25 ("Е"), выполненный по трехвальной схеме и оборудованный новейшими системами электронной автоматики, позволявшими максимально оптимизировать работу двигателя на различных режимах.

Максимальная взлетная тяга НК-25, по сравнению с серийным НК- 22, увеличилась на 20 % и достигла 25000 кгс, а удельный расход топлива на дозвуковом режиме уменьшился до 0,76 кг/кгс час. В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2-Е, в последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту- 142ЛЛ. Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета. Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М – самолета Ту-22М3 ("45-03").

В январе 1974 года ВПК при Совете Министров СССР принимает решение по дальнейшей модификации Ту-22М2 под двигатели НК-25. В ходе проработки возможных путей модификации ОКБ, основываясь на своих наработках, предлагает не ограничиваться только заменой двигателей, а провести дополнительные улучшения в конструкции и аэродинамике самолета. В результате 26 июня 1974 года вышло Постановление Совета Министров СССР № 534-187, определявшее развитие Ту-22М с двигателями НК-25, с улучшенной аэродинамикой планера, со сниженной массой пустого самолета и с улучшенными тактическими и эксплуатационными характеристиками. Новая модификация Ту-22М получила официальное обозначение Ту-22М3 ("45-03").

Помимо применения НК-25, по предложению ОКБ провело следующие конструктивные мероприятия значительно изменившие самолет. Заменили воздухозаборники с вертикальным клином на воздухозаборники с горизонтальным клином. Увеличили максимальный угол отклонения поворотной части крыла до 65 градусов, убрали в контур обтекателя гидравлические агрегаты узла поворота. Ввели новую удлиненную носовую часть фюзеляжа с измененной штангой топливозаправки. Заменили спаренную двухпушечную кормовую установку на однопушечную с улучшенной аэродинамической формой. Облагородили съемные узлы, уплотнили щели, заменили обтекатели и т.д. Провели мероприятия по снижению массы пустого самолета: облегчили основные стойки шасси (перешли на другой тип колес, отказались от раздвижной системы средней пары колес), ввели облегченный стабилизатор и укороченный руль направления, конструкцию средней части крыла сделали неразъемной, перешли на титан в конструкции противопожарных перегородок и хвостовых стекателей, изменили тип теплоизоляции и герме- тиков, ниппельные стыки труб заменили на паяные, заменили гидронасосы и генераторы на более легкие, отказались от тяжелых и громоздких однофазных электромашинных преобразователей, перешли на более теплостойкие электропровода, облегчили агрегаты СКВ, элементы изготовлявшиеся штамповкой и литьем стали делать с минусовыми допусками.

Все мероприятия по уменьшению массы, даже с учетом увеличившейся массы новых двигателей, должны были обеспечить общее снижение массы пустого самолета на 2300-2700 кг. Важным отличием Ту-22М3 от предыдущих модификаций стало использование в системе элетроснабжения бесконтактных генераторов постоянного тока и интегральных гидромеханических приводов-генераторов переменного тока стабильной частоты, применение которых, помимо снижения массы агрегатов, позволило поднятъ надежность энергосистемы и качество бортового электропитания. Провели изменения в элементах навигационного комплекса. Рассматривали вопросы по расширению вариантов ударного вооружения и модернизации РЭП. В результате всех проведенных улучшений в конструкции самолета его летно-тактические характеристики наконец должны были достичь значений, соответствующих требованиям постановления 1967 года. Слаженная работа всех подразделений ОКБ и серийного завода позволила в кратчайшие сроки провести глубокую модернизацию самолета и подготовить к летным испытаниям первый опытный Ту-22М3, который совершил первый полет 20 июня 1977 года. После выполнения программы летно-доводочных испытаний Ту-22М3 с 1978 года запускается в серийное производство. До 1983 года Ту-22М3 строится параллельно с Ту-22М2, а начиная с 1984 года в серии идет только Ту-22М3. Всего на Казанском авиационно-производственном объединении (КАПО) построили 268 Ту-22М3.

Испытания первых Ту-22М3 показали, что по своим летно-тактическим характеристикам самолеты новой модификации значительно превосходят Ту-22М2: максимальная скорость увеличилась до 2000-2300 км/ч, тактические радиусы действия – на 14-45 % в зависимости от режима полета. Суммарная боевая эффективность Ту-22М3 возросла по сравнению с Ту-22М2 в 2,2 раза. Совместные государственные испытания Ту-22М3 завершились в 1981 году и самолет был рекомендован к принятию на вооружение. С 1981 по 1984 годы самолет проходил дополнительный комплекс испытаний в варианте с расширенными боевыми возможностями. Новые системы вооружения потребовали дополнительного времени на их доводку и испытания, поэтому в окончательном виде Ту-22М3 официально принимается на вооружение только в марте 1989 года.

Помимо основных вариантов дальнего ракетоносца-бомбардировщика вооруженного бомбами и ракетами Х-22М. ОКБ подготовило и передало в производство несколько модификаций Ту- 22М, отличавшихся от базовых составом вооружения и оборудования.

Введение в состав прицельного комплекса аппаратуры разведки и целеуказания позволило довооружить Ту-22М проти- ворадиолокационными ракетами. Еще в 70-ые годы применительно к Ту-22М2 начались работы по оснащению самолета аэробаллистическими ракетами малой дальности типа Х-15. В 80-е годы эти работы увенчались успехом – Ту- 22МЗ получил вариант ракетного вооружения с Х-15 на фюзеляжной многопозиционной катапультной установке и на крыльевых катапультных установках. В декабре 1985 года начались летные испытания дальнего самолета-разведчика Ту-22М3Р, спроектированного на базе Ту-22М3. Новый разведчик предназначался для замены в строевых частях самолетов Ту-22Р. Самолет-разведчик оснащался современным комплексом фото и радиотехнической разведки, который в сочетании с высокими летными качествами самолета-носите- ля, обеспечивал значительное увеличение эффективности воздушной разведки. В 1989 году самолет-разведчик под обозначением Ту-22МР передали в серийное производство. Для замены самолетов-постановщиков помех Ту- 22ПД, в 70-е годы была предпринята попытка создания постановщика на базе Ту-22М. В ходе этих работ переоборудовали в постановщик серийный Ту- 22М2. Самолет, получивший обозначение Ту-22МП, проходил испытания, но в серию и на вооружение не передавался из-за недоведенности комплекса РЭП. Как отмечалось выше, на Ту-22М3 предполагалось устанавливать двигатели НК-32, тем самым улучшить его характеристики.

Для испытаний новой силовой установки переоборудовали один из серийных Ту-22М3, но до установки новых двигателей дело не дошло, в дальнейшем эта машина использовалась в качестве летающей лаборатории для испытаний новых образцов оборудования и вооружения. В 1992 году ОКБ совместно с ЛИИ и ЦАГИ на базе одного из первых серийных Ту-22М3 создало летающую лабораторию Ту- 22МЛЛ, предназначенную для проведения широкого круга натурных летных аэродинамических исследований. Помимо перечисленных построенных вариантов Ту-22М в ОКБ прорабатывались несколько проектов модификаций и модернизацией самолета, работы по которым не вышли из начальных стадий проектирования. В 1972 ОКБ для авиации ВМФ подготовило техническое предложение по кардинальной модернизации Ту-22М. Проект получил обозначение "45М". Согласно проекта, "45М" должен был оснащаться двумя двигателями НК-25 и по своей аэродинамической компоновке в какой-то степени напоминал американский разведчик SR- 71, ударное вооружение – две ракеты Х-45. Существовали проекты создания на базе различных модификаций Ту- 22М дальнего перехватчика Ту-22ДП (ДП-1), способного бороться не только с ударными самолетами на больших удалениях от защищаемых объектов, но и с самолетами ДРЛО, соединениями транспортных самолетов ("рейдеры"), а также выполнять ударные функции.

Помимо перечисленных существовали и другие проекты развития Ту-22М на основе применения модернизированных двигателей, новых систем оборудования и вооружения (Ту-22М4 и Ту-22М5).

Первыми из строевых частей в Дальней авиации Ту-22М получил 185-й Гвардейский ТБАП в Полтаве (командир полка П.С.Дейнекин, в последствии Главком российских ВВС). В сентябре 1974 года в Полтаву пришли две машины, а в сентябре три машины. Личный состав полка переучивался на Ту-22М2 с Ту-16, что было типично, полки вооруженные Ту-22 не перевооружались на новую технику, а еще долго продолжали летать на своих "аннушках". Полк достаточно быстро освоил новые машины и комплекс, начались первые пуски ракет Х-22М. В том же 1974 году Ту- 22М2 начали поступать в строевые части авиации ВМФ. В течение 70-х и 80- х годов еще несколько полков ДА и авиации ВМФ перешли на Ту-22М2 и Ту-22М3. Согласно официальным данным на 1990 год в Европейской части СССР базировалось 257 Ту-22М2 и Ту- 22МЗ, которые состояли на вооружении 12 полков ДА и авиации ВМФ (4 полка базировались в России, 5 полков – на Украине, 2 – в Белоруссии и 1 полк – в Эстонии). Еще около 60 машин эксплуатировались в полках, находившихся в Азиатской части СССР (полк ДА в Белой и два полка в составе ТОФ).

После развала СССР самолеты Ту-22М остались только в составе ВВС России и Украины, из Белоруссии самолеты вывели на территорию России. Самолетам Ту-22М2 и Ту-22М3 пришлось поучаствовать в боевых действиях в ходе Афганской войны. Впервые в 1984 году в боях приняли участие Ту-22М2 1225- го ТБАП из Белой, базируясь на аэродроме Мары-2, они наносили мощные бомбовые удары по позициям и базам "моджахедов" в ходе Панджерской операции 40-й армии. Второй раз самолеты типа Ту-22М привлекались к боевым действиям осенью 1988 года, когда начался вывод частей 40-й армии из Афганистана. К операциям по локализации противника и обеспечению безопасного выхода наземных частей, на сей раз привлекли 185-й Гв.ТБАП на Ту- 22МЗ, который затем сменили Ту-22М3 402-го ТБАП из Орши, а затем Ту-22М3 840 -го ТБАП из Сольцов. Самолеты в полетах на бомбометание от пакистанской ПВО прикрывали постановщики помех Ту-22ПД из состава 341-го ТБАП. Благодаря массированному применению бомбардировщиков ДА (Ту-16, Ту-22М3), наносивших удары бомбами калибром до 9 тонн (Ту-22М3 до 3 тонн), удалось обеспечить сравнительно "комфортные" условия вывода частей 40-й армии. В начале 1989 года последние Ту-22М3 покинули аэродром Мары-2 и вернулись на места своей постоянной дислокации. За успешные боевые действия в Афганистане многие летчики, участвовавшие в боевых вылетах получили высокие правительственные награды.

В настоящее время ОКБ продолжает работы по дальнейшей модернизации Ту-22М. Самолет должен получить высокоточное вооружение, обеспечивающее поражение не только стационарных стратегических и крупных подвижных целей, но и малоразмерных тактических целей. Ведутся работы по продлению срока службы самолетов до 35 лет. Таким образом, Ту-22М еще долго будет составлять основу ударной мощи наших Дальней авиации и авиации ВМФ.

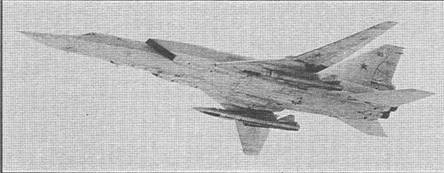

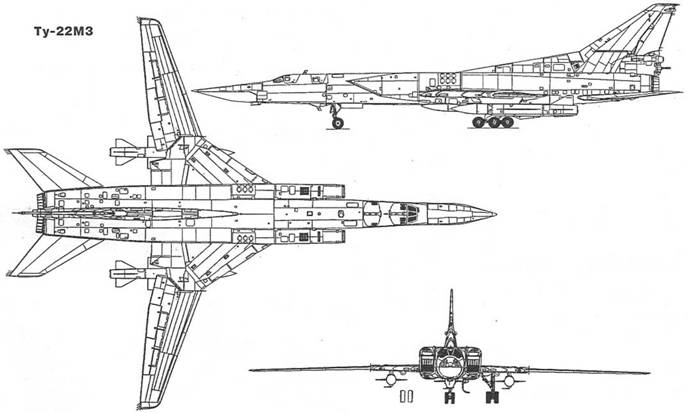

Основные данные серийного самолета Ту-22М3

длина самолета,м……… 42,46

размах крыла

х=20 град.,м……………… 34,28

х=65 град.,м……………….. 23,3

высота самолета……….. 11,05

площадь крыла, м2

х=20 град………………… 183,57

х=65 град………………….. 175,8

максимальная

взлетная масса, кг… 124000

максимальная боевая нагрузка

(бомбовая), кг…………. 24000

крейсерская

скорость полета, км/ч.. 900

максимальная

скорость полета, км/ч. 2000

практический

потолок, м……………….. 13300

боевой радиус

действия, км…………….. 2200

длина разбега, м………… 3 70

экипаж, чел……………………… 4
