К-9

Очевидная перспективность управляемого ракетного оружия привела в конце 50-х годов к полному пересмотру взглядов на роль истребительной авиации и тактику воздушного боя, особенно в авиации ПВО. Скорость самолетов стремительно росла, а бортовое радиоэлектронное оборудование становилось все более сложным, сближая истребитель с пилотируемой ракетой. Атмосфера эйфории послевоенного скачка в ракетной технике и электронике привела к тенденции создания полностью автоматизированных авиационных комплексов вооружения. Воздушный бой при этом сводился к наведению перехватчика на цель с наземного поста управления, обнаружению противника мощной бортовой РАС и поражению его УР с предельных дистанций. Траектория полета и последовательность операций перехвата описывались математически, программировались и заводились в «электронный мозг» истребителя.

Такой воздушный бой требовал и соответствующего ракетного вооружения, ряд образцов которого был создан в «самолетных» КБ, прямо к тому обязывавшихся. Для дальних перехватчиков КБ А.И. Микояна Е-152 предназначались УР К-9 с полуактивной РГСН, создававшиеся «самолетчиками» совместно с КБ-1, отвечавшим за системы наведения и управления. Свой вариант К-9 для перехватчика Т-37 разрабатывало КБ П.О. Сухого. Микояновская разработка, создававшаяся в комплексе автоматизированной системы перехвата «Ураган-5», в начале 1961 года была выведена на испытания, однако, несмотря на ряд оригинальных решений, судьба ее была недолгой и от ракеты вскоре отказались в пользу новых систем и перехватчиков.

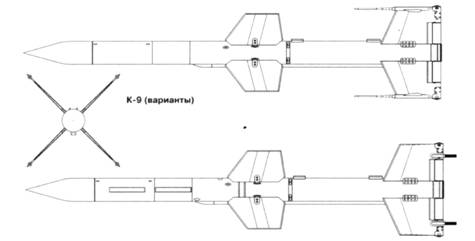

Опытная УР К-9

Условия применения такой ракеты - большие скорости пуска и сближения с противником, неманевренный характер атаки и подсветка цели мощной РАС истребителя вызвали и ряд конструктивных особенностей. Мощный двух-режимный двигатель со стартовой тягой 5500 кгс вначале разгонял ракету до 1400 м/с, а затем переходил на крейсерский режим с тягой 2500-3000 кгс. По унаследованной от самолетов схеме переднее оперение называлось крылом (хотя и было поворотным), а задние - стабилизатором, оснащенным элеронами и роллеронами. Их комбинация объяснялась тем, что при дифференциальном отклонении управляемых крыльев роллероны становились неэффективными, и стабилизация осуществлялась элеронами. Вес К-9 составлял 245 кг, из которых 103 кг приходилось на двигатель, 15 кг весила РГСН и 27 кг - боевая часть с неконтактным радиовзрывателем, обладавшая радиусом поражения 20 - 30 м. РГСН К-9 была всеракурсной и позволяла атаковать самолет противника с любого направления, хотя ее несовершенство и ограничивало дальность пуска 9 км. Наведение ракеты на цель происходило по методу параллельного сближения, что требовало при подсветке цели непрерывного согласования частот, излученного носителем и отраженного от цели сигналов, и для приема излучения самолетной РАС на оперении были установлены штыри антенны канала синхронизации. Это громоздкое решение на последующих ракетах было заменено более изящным - размещением антенн в виде пластин на корпусе. Надежность К-9 была невысока - вероятность поражения цели одной ракетой составляла всего 0,55. Та же судьба постигла и «суховский» вариант К-9.

Тактика сверхзвуковой ракетной атаки предполагала уничтожение самолета противника с первого захода (на огромных скоростях и при пересекающихся курсах цель вряд ли можно было отыскать снова - радиусы виражей возросли до десятка километров), поэтому перехватчику достаточно было иметь не более двух ракет. Как правило, одна из них была оснащена тепловой ГСН, а вторая - радиолокационной или, как ее еще называли, «радий-ной». Это повышало вероятность уничтожения противника в одной атаке.

Прорабатывались и другие варианты самонаведения. Так, в начале 60-х годов велись работы по созданию оптической ГСН, способной обнаруживать светоконтрастные на фоне неба объекты. Однако, непригодность такого способа для перехвата цели ночью, в облаках или на малых высотах была очевидной и стала причиной прекращения работ.

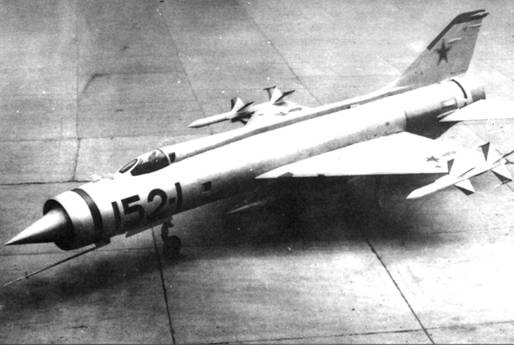

Опытный перехватчик Е-152/1 с ракетами К-9 на торцах крыла

Ракета К-9 на истребителе Е-152А
