Р-73

Конструкция ракеты Р-73 отвечает особенностям ближнего боя современных истребителей. Чтобы избавить летчика от потерь времени на выбор оружия малой или средней дальности в быстро меняющейся боевой обстановке, разрешенная дистанция пуска Р-73 увеличена до 30 км, что привело к появлению термина «ракета промежуточной дальности». В таком варианте РМД1 с ТГСН «Маяк» ракета имеет углы целеуказания + 45°, у РМД2 диапазон увеличен до +60°, а дальность пуска - до 40 км. ГСН позволяет отслеживать цель, перемещающуюся с угловой скоростью до 600/сек, а также отстраиваться от естественных и искусственных помех с помощью цифровой обработки сигнала.

Достижение сверхманевренности обеспечивает установка газодинамических интерцепторов, управляющих реактивной струей двигателя и дестабилизаторов, выполняющих на Р-73 еще одну функцию: они расположены перед рулями и уменьшают местные углы атаки, предохраняя рулевые поверхности от срывов потока и падения эффективности при резких маневрах. Газодинамическое управление обеспечивает высокую маневренность сразу после пуска, когда скорость еще не высока и эффективность обычных рулей недостаточна. Отклонение струи позволяет ракете, едва сошедшей с АПУ, менять направление полета на 90° и более. Р-73 практически не накладывает ограничений на условия пуска и маневры носителя.

Высокая управляемость и сверхманевренность Р-73 позволяет ей атаковать цели, летящие на высотах от 5 м с перегрузками до 12 не только на догонных, но и на встречно-пересекающихся курсах, атакуя их по оптимальным «ломаным» траекториям практически без радиусов виражей с собственными перегрузками до 40. Двигатель тягой 7700Н сообщает ракете высокую энерговооруженность, благодаря чему она может запускаться и в заднюю полусферу для обороны носителя. Такая методика «обратного старта» прошла испытания, доказав свою эффективность, и в разработках перспективных советских истребителей предусматривалась установка дополнительной РЛС для поиска и целеуказания в задней полусфере. Автопилот Р-73, выполненный на основе микроэлектроники и оснащенный датчиками углов атаки и скольжения по принципу действия и объему выполняемых операций сопоставим с самолетной САУ.

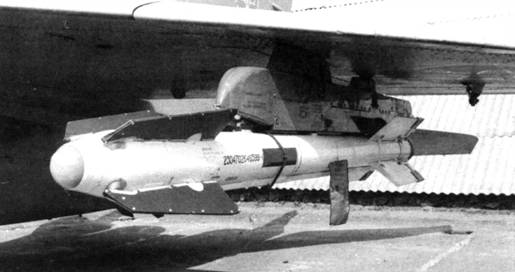

Р-73 под крылом истребителя МиГ-29К

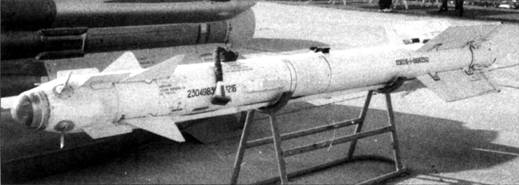

От случайного срабатывания и повреждений узлы Р-73 на подвеске защищены предохранительными чеками, струбцинами и заглушками

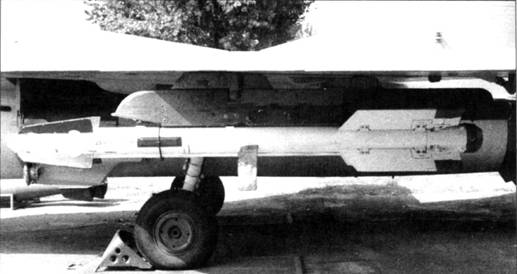

Р-73 на пусковом устройстве АПУ-73-1Д истребителя МиГ-29

Демонстрационный образец Р-73

Работа газодинамических интерцепторов и рулевых поверхностей потребовала установки ПАД увеличенной производительности. Он расположен в центральной части ракеты и газ под давлением разводится к силовым приводам по наружным трубопроводам, прикрытым гаргротом. В разных исполнениях Р-73 оснащается лазерным или радиовзрывателем. Поражающими элементами БЧ массой 7,4 кг служат массивные урановые стержни. Учебный вариант ракеты с регистратором записей носит название УЗР-73, экспортное исполнение ракеты - Р-73Э. Для подвески ракет служит пусковое устройство АПУ-73-1 Д. На вооружение Р-73 приняли в июне 1984 года.

Был разработан также вариант Р-73М, оснащенный ГСН с многоплощадочным двухдиапа-зонным фотоприемником повышенной помехозащищенности со вдвое большей чувствительностью и дальностью захвата. Зона целеуказания Р-73М расширена до +90°, а для повышения поражающего действия автопилот при подлете к цели направляет ее с факела двигателя на центральную часть самолета.
