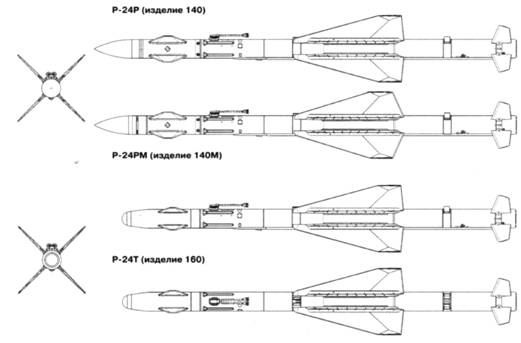

Р-24Р и Р-24Т (изделие 140/160)

Преодолеть недостатки Р-23 и достигнуть требуемого уровня удалось, создав УР средней дальности Р-24Р и Р-24Т (изделие 140/160), относящихся уже к третьему поколению авиационных ракет. Они оснащались всеракурсной ГСН, обеспечивавшей захват целей на фоне земли (включая и малоразмерные, типа крылатых ракет) и новым автопилотом. Двигатель Р-24 имеет увеличенное время работы и обеспечивает большую дальность. Увеличение дальности, развивая принятую схему захвата цели на траектории после пуска было достигнуто двухэтапным наведением -вначале инерциальное от автопилота, выводящего ракету на «математическую» цель, положение которой и параметры движения вводятся в вычислитель с носителя перед пуском, а при выходе на рубеж захвата управление берет на себя ГСН.

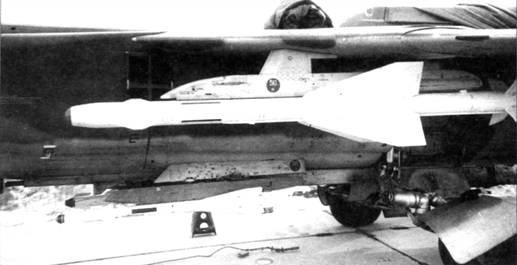

Подвеска Р-24Т и Р-60М на истребители МиГ-23МЛД

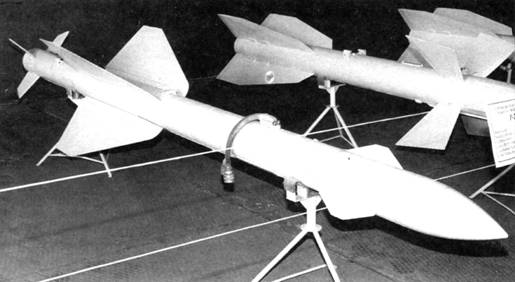

Р-24Р на первом публичном показе в Кубинке

Тепловая головка Р-24Т, как и прежде, захватывала цель на подвеске. Р-24Р имела моноимпульсную ГСН типа РГС-24, а также бортовой блок подстройки под частоты РЛС носителя, что позволило сократить время подготовки к полету (Р-23Р для этого требовала специальной аппаратуры из комплекта СНО). Ракеты более эффективно поражали маневрирующие и низковысотные цели, обладали высокой помехозащищенностью и позволяли избирательно поражать объекты в плотном строю. Помимо ГСН, Р-24 получили новый двигатель ПРД-287, крыло измененной конфигурации, БЧ оснастили радиовзрывателем «Скворец». Изменениям подверглась и общая компоновка ракет: газогенераторы из центрального отсека перенесли в хвост, к рулям, а турбогенераторы системы электропитания - вперед за БЧ, к потребителям - автопилоту и ГСН. Впоследствии для борьбы с помехозащищенными целями ГСН модернизировали, присвоив ракете наименование Р-24РМ. Ракетами Р-24 вооружались истребители МиГ-23МЛ/П, причем обеспечивалась возможность применения одновременно ракет с РГСН и ТГСН (прежде для смены боекомплекта требовалась и замена блоков прицела на самолете). Для учебных целей предназначались варианты Т-140Р ит-160Р
