Третье поколение авиационных ракет

Р-60 (изделие 62)

К новому поколению УР малой дальности принадлежала принятая на вооружение в декабре 1973 года Р-60 (изделие 62) разработки ГосМКБ «Вымпел». Р-60 выполнена по новой аэродинамической схеме с крылом малой площади и дестабилизирующими пластинами в носовой части для уменьшения устойчивости и повышения эффективности рулей. Это позволяет компактной ракете массой всего 43 кг обладать отличной маневренностью. Р-60 имеет ТГСН «Комар», охлаждение фотоэлемента которой не предусмотрено - чувствительность ее для захвата с малой дальности достаточна, а на первый план при разработке выдвигалась подвижность координатора при слежении за маневренной целью, достигшая 35 град/сек и ширина диапазона углов сопровождения цели в 30…350. Принципиально новым стало целеуказание ГСН от «борта» истребителя с помощью его РАС или тепло пеленгатора, указывающего азимут и положение цели по вертикали с углами до 120 (прежде лдя этого приходилось «целиться» всей машиной, наводя ГСН). Пуск Р-60 возможен с расстояния 200 - 250 м при перегрузках до семи единиц, а конструкция самой ракеты выдерживает 42-кратные перегрузки. Как и другие УР этого класса, вначале она 3 - 5 с разгоняется двигателем, а конечный участок полета к цели, набрав скорость, пролетает инертно. Двигатель ПРД-259 имеет переменную тягу с более мощным стартовым импульсом. Радиовзрыватель срабатывает при пролете в 5 м от цели. БЧ массой 3 кг - стержневая.

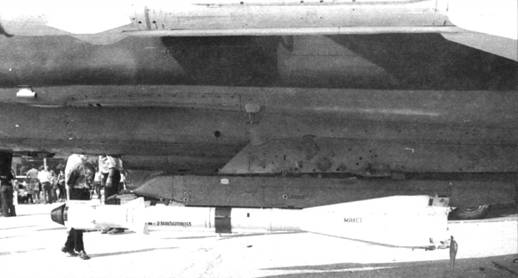

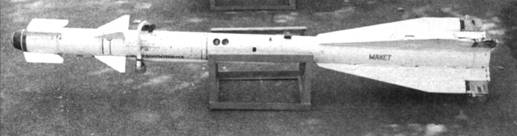

Макетная Р-60 на АПУ-60-1 под фюзеляжем истребителя МиГ-23М

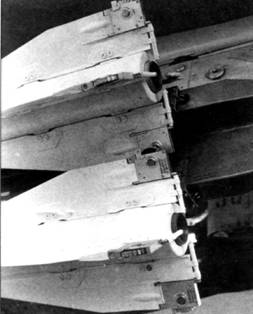

Подвеска Р-60М на спаренной пусковой АПУ-60-ll самолета МиГ-21 бис индийских ВВС

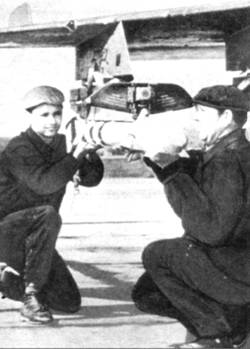

Техники снаряжают МиГ-21 учебным изделием УЗР-60

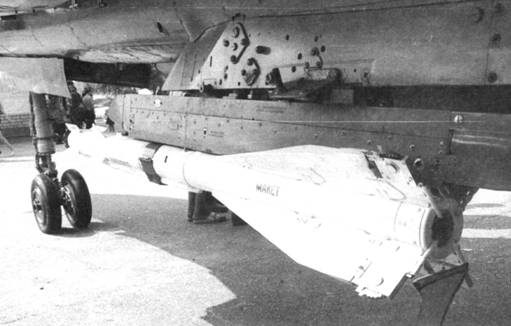

Подфюзеляжная подвеска Р-60 самолета МиГ-23М (пушка снята)

Модернизированные Р-60М и МК имеют усовершенствованную ИК ГСН с большим углом целеуказания (для слежения за высокоподвижной целью) и усиленную БЧ массой 3,5 кг. с новым стержневым снаряжением. Охлаждение фоторезистора ГСН «Комар-М» повысило чувствительность, позволив применять ракеты и в передней полусфере, увеличив дальность пуска на полкилометра. Расчетная вероятность поражения цели одной Р-60 на ближней дистанции составляет 0,9. Для учебных целей предназначена УЗР-60 (учебно-записывающая, с регистратором), лишенная крыла и двигателя.

Высокие характеристики Р-60 обусловили ее принятие на вооружение многих боевых самолетов: МиГ-21, -23, -27, -29, -25 и -31, Су-15, Су-17, а в качестве оборонительного оружия - и на Су-24 и Су-25. Этому способствовала и продуманная конструкция пусковых устройств АПУ-60-1 и -И (второй позволяет подвешивать сразу две ракеты), которые можно разместить на обычных узлах подвески, имеющих механические замки и единственный электроразъем для подачи команд на ракету. Высокие качества Р-60 были подтверждены в боях между сирийскими и израильскими самолетами над Ливаном в 1982 году. При ее пусках отмечены были случаи попадания точно в сопла двигателей самолетов противника.

Разнообразные ситуации и тактические приемы, возникающие в воздушных боях, обозначили к середине 60-х годов еще одну тенденцию - ракетные атаки со средней дальности. Преимущество при завязывании боя оказывалось за тем, кто раньше и на большем расстоянии обнаруживал и опознавал противника и мог произвести по нему пуск ракеты. Нетипичные для прежних теорий возможности возникали и при групповом воздушном бое, в ходе которого быстро менялись расстояния и ракурсы вероятных атак, в том числе на встречных и пересекающихся курсах. Фронтовым истребителям требовалась надежная УР средней дальности со всеракурсной ГСН, которая бы стала ответом на американскую AIM-7 «Сперроу».
