К-13М (изделие 380)

Изменившийся характер и новые приемы воздушного боя требовали создания более совершенных образцов ракетного вооружения, особенно ракет малой дальности с повышенной маневренностью, чувствительностью ГСН и расширенными возможностями их пуска по минимальной дальности и перегрузкам, возникающим в ближнем бою. Решались эти задачи поиском новых аэродинамических схем, повышением эффективности рулевых поверхностей и переходом на современную элементную базу электроники систем управления УР.

Первой из ракет малой дальности нового поколения стал созданная в 1969 году и принятая на вооружение в январе 1974 года модернизированная УР Р-13М (К-13М, изделие 380), отличающаяся от своей предшественницы увеличенной площадью и формой оперения и рулей с косыми роллеронами, лучше демпфировавшими скорость крена, мощностью их приводов, повышенной чувствительностью охлаждаемой азотом ТГСН «Иней». Возможности ГСН, двигатель с тягой 2800 кГс и увеличенным импульсом, а также возросшее до 54 с время управляемого полета позволили довести до 15 км дальность пуска. Высокая скорость отработки координатора (подвижного чувствительного элемента ТГСН, производящего пеленгацию цели), возросшая более чем вдвое, по сравнению с Р-ЗС и достигшая 12 град/с, обеспечила ракете возможность отслеживать быстро маневрирующую цель без срыва захвата. Тепловой взрыватель заменил более надежный радиовзрыватель «Синица», срабатывавший при сближении с целью на расстоянии до 5 м. Уменьшение расстояния по сравнению с Р-ЗС диктовалось большей точностью попадания и устройством БЧ нового типа - стержневой, имевшей набор поражающих элементов в виде сетки из 200-мм стержней, уложенных вдоль корпуса и сваренных между собой концами в шахматном порядке. При подрыве заряда БЧ разворачивающаяся сетка из 744 стержней образовывала кольцо большой насыщенности, буквально рассекающее цель. После разрыва стержни разлетаются, сохраняя убойную силу, однако, наибольшая эффективность достигается при их воздействии в виде цельного кольца. Радиус эффективного поражения БЧ составлял 7,5 м, соответствуя радиусу кольца. При прямом попадании срабатывал контактный реакционный взрыватель. Пуск Р-13М был возможен при маневрах с перегрузкой до 3,5 - 4 д. На пусковых устройствах АПУ-13МТ/БС она нашла применение на МиГ-21, МиГ-23 и Су-22.

Р- 13М (изделие 380)

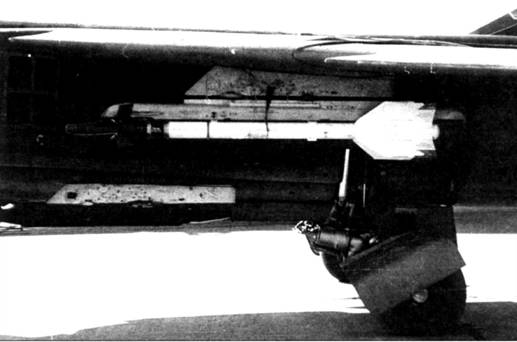

Р-13М1 под крылом истребителя МиГ-23МЛД

Р-13М1 (изделие 380М)

Для маневренного ближнего боя был разработан вариант Р-13М1 (изделие 380М) с ГСН «Иней-М», несколько увеличенным крылом и измененной геометрией рулевых поверхностей. Р-13М1 имела лучшую управляемость при малых радиусах виражей и больших углах атаки и могла применяться при перегрузках до 5 - 6 д, однако ненадежность радиовзрывателя новой конструкции привела к скорому снятию ее с вооружения.

Использование авиации в локальных войнах привело к необходимости совершенствования ракетного оружия. Ракеты первого поколения, применявшиеся в боях, оказались недостаточно эффективными, сковывали летчика, ограничивали тактические приемы и были малопригодны в ближнем маневренном бою (преждевременно отвергнутом теоретиками, но сплошь и рядом возникавшем на практике). Варианты начала и развития боя, быстро меняющееся взаимное положение машин, неожиданные ракурсы атак, скорости и перегрузки при маневрах противников делали первостепенным оснащение истребителей новым оружием, специально предназначенным для маневренного воздушного боя. В силу требований такие ракеты должны были обладать небольшими размерами и массой, что делало возможным размещение на истребителе большего их числа, не ограничиваясь обычной парой, от силы - четырьмя ракетами. Это в известной мере развязывало руки летчику в бою, позволяя более раскованно и гибко строить воздушный бой (прежде рекомендованный ограничивать пресловутой «одной победной атакой»).
