Р-ЗР (изделие 320)

Теория одной сверхзвуковой ракетной атаки оказалась несостоятельной, и в первую очередь, во фронтовой авиации. Построение воздушного боя по этой схеме не учитывало разнообразия возникающих на практике ситуаций и ставило летчика в сложное положение при встрече с маневрирующим противником, уклоняющимся от удара. Вьетнамская война, в которой широко применялись управляемые ракеты, подтвердила эти опасения. Противник, обнаружив запущенную по нему ракету, уходил от атаки энергичным маневром или ставил помехи. При сближении с ним достижение успеха определялось возможностью ведения маневренного боя. Применявшиеся же УР обеспечивали небольшую область возможных атак, не могли запускаться при больших перегрузках, имели недостаточную маневренность и малую эффективность БЧ. Уровень оружия отставал от возможностей самолетов: в сентябре 1966 года четыре «Фантома», преследуя один МиГ-17, выпустили по нему с минимальных дистанций 4 «Сайдвиндера», однако тот, непрерывно маневрируя, сумел уклониться от всех ракет и ушел. Дальность пуска при этом не превышала 2 - 3 км, а затягивания в ближний бой или повторение атаки летчики старались не допускать - шансы на успех были невелики. Большинство побед с использованием ракет было сдержано в первой атаке одним пуском. Так, при отражении массированных бомбардировок в декабре 1972 года только один В-52 был сбит вьетнамским истребителем: не включая РАС, бесполезную при помехах, летчик МиГ-21 ночью по навигационным огням вышел в хвост бомбардировщику и визуально атаковал его залпом Р-ЗС.

Серьезным недостатком Р-3, десятилетие служившей основной ракетой ИА, была невозможность использования в плохих погодных условиях - облака, туман и дождь, делали цель невидимой для ГСН, из-за чего на МиГ-21 сохранялись безнадежно устаревшие радиолокационные «всепогодные» РС-2УС.

Для устранения недостатков удачная конструкция Р-ЗС была подвергнута модернизации, получив новый двигатель и РГСН. Работы начались в ОКБ-134 в 1962 году (параллельно то же решение американцы использовали для модификации «Сайдвиндера» AIM-9C). В серийном исполнении «радииная» ракета отличалась заметно большей длинной и массой - головка ПАРГ-13ВВ была на 8 кг тяжелее тепловой ГСН. Взамен оптического взрывателя установили более эффективный радиовзрыватель «Ястреб», заметно выделявшийся на корпусе ракеты. Новую ракету Р-ЗР (изделие 320) получили МиГ-21, оборудованные РАС «Сапфир-21» (РП-22), а также первые МиГ-23 с такой же РАС. На вооружение Р-ЗР была принята в июле 1967 года. Она имела большую дальность захвата и пуска, была нечувствительна к погодным условиям, более надежна и эффективна. Для ее запуска служила АПУ-13У2.

Семейство УР, разработанных на базе Р-ЗС, дополнили учебная Р-ЗУ без двигателя, БЧ и системы управления, предназначенная для отработки в учебных боях захвата цели ГСН и фиксации результатов атаки контрольно-записывающей аппаратурой, и «практическая» Р-ЗП для реальных огневых пусков, однако без дорогостоящей ГСН и управления.

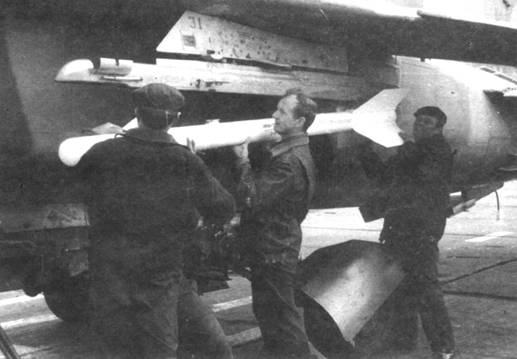

«Ручная работа» - подвеска практической ракеты Р-ЗП на АПУ 1 ЗБС

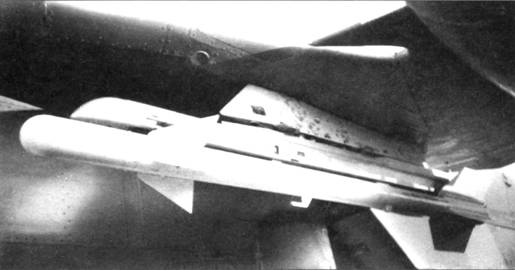

Р-ЗП под крылом истребителя МиГ-23МЛ

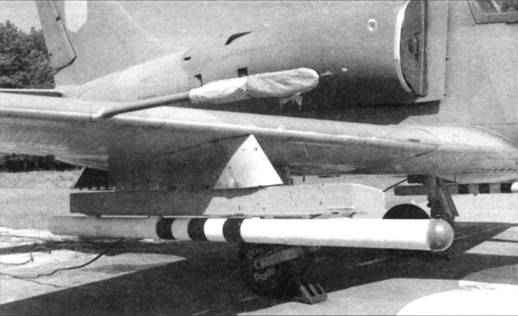

Учебная Р-ЗУ на АПУ-13М1 самолета Л-39

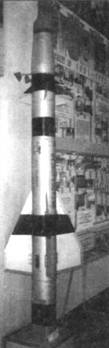

Учебный вариант ракеты Р-55

В отличие от боевой ракеты, Р-ЗУ была лишена крыльев и оперения, но несла электрические часы для хронометража атаки и самописец с бумажной лентой, отмечавший время, захват цели, «пуск» и «сход». Действия с ней были для летчика совершенно аналогичны манипуляциям с Р-ЗС, включая нажатие на боевую кнопку и тактический пуск - без схода самой ракеты. Использование Р-ЗП позволяло экономить мишени, отрабатывая их атаку несколькими летчиками подряд.
