Дома на воде

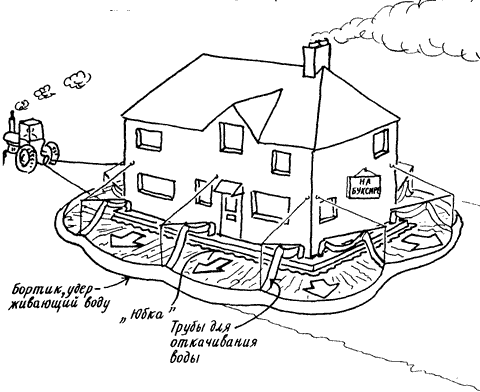

Долгая история архитектурных поисков и нерационального городского планирования наводит Дедала на мысль, что дома следует делать подвижными, чтобы в случае перепланировки не нужно было разрушать старые здания. Для перемещения домов удобнее всего было бы использовать принцип воздушной подушки, но, поскольку давление, оказываемое зданиями на опорную поверхность, составляет 0,02–2 атм, воздушная подушка вряд ли обеспечит требуемую подъемную силу. К тому же передвижение зданий сопровождалось бы невообразимым шумом. Поэтому Дедал намеревается использовать вместо воздуха воду, плотность которой в 1000 раз выше. Платформа на водяной подушке могла бы создавать значительную подъемную силу при относительно небольшом расходе воды. К сожалению, при этом вода затопит всю улицу, если только каким-то образом не отводить поток. Дедал предлагает окружить платформу водоотсасывающим кольцом, собирающим воду и возвращающим ее в систему. Дедал проектирует здания, оснащенные цистернами, насосами и всем необходимым для того, чтобы в считанные минуты превратить их в самоходные сооружения. Такой системой можно оснастить и многие существующие здания, возведенные на неглубоких или «плавающих» фундаментах.

Громко хлюпая, эти урбанистические суперводомерки будут скользить с места на место, подчиняясь прихотям архитектурной моды: высотный дом уступит место многорядному виадуку, а у подножия гигантов будут копошиться коттеджи и павильончики. Заводы будут ездить по стране в поисках квалифицированных рабочих или правительственных субсидий; пустеющие многоэтажные офисы приползут в центр Лондона, где спрос на них огромен, а старые конторы со своим персоналом покинут насиженные места, уступая требованиям комиссии по перепланировке. Трущобы гетто и загородные виллы будут располагаться обособленно или вперемежку, сообразуясь с текущей правительственной политикой (если же их просто оставить в покое, то со временем они естественным путем придут к равновесию). Проектировщики городов смогут не только учиться на своих ошибках, но и исправлять их. Только составители городских карт и работники коммунального хозяйства, наверное, проклянут новую Утопию.

New Scientist, February 3, 1972.


Из записной книжки Дедала

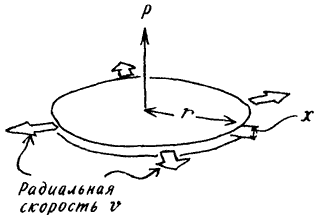

Рассмотрим платформу радиусом r, под которой в радиальных направлениях прокачивается жидкость через зазор размером x. Общая площадь щели А=2πrx, так что секундный массовый расход жидкости равен m' = arρ = 2πrxvg.

Давление p, создаваемое в жидкости перед щелью, должно равняться потоку импульса через единицу площади щели, т. е. p = 2πrxv2ρ/2πrx = v2ρ.

Это давление одинаково всюду под платформой и действует на всю нижнюю ее поверхность. Тогда полная подъемная сила F равна произведению давления на площадь поверхности: F = πr2v2ρ. Ясно, что вода, плотность которой в тысячу раз больше, чем у воздуха, создает в тысячу раз большую подъемную силу. Принимая разумные размеры платформы на водяной подушке: r = 10 м, v = 10 м/с, ρ = 1000 кг/м3, находим: р= 102 × 1000 Н/м2 = 1 атм; F = π × 102 ×102 × 1000 = 3,1×107 Н.

Прекрасно!

Какая мощность потребуется для создания нужного потока жидкости? Окружив здание прочной эластичной «юбкой», мы можем уменьшить зазор между ним и землей до 1 мм. Тогда массовый расход воды составит m' = 2π × 10 × 10-3 × 10 × 1000 = 630 кг/с. Значит, мощность Р = 1/2m'v2 = 0,5×630×102 = 31 кВт = 40 л.с. Это не так уж много. Чем больше размер платформы, тем лучше, поскольку подъемная сила пропорциональна квадрату радиуса, а требуемая мощность — первой степени радиуса.


Комментарий Дедала

Разумность моей идеи настолько очевидна, что я не мог не беспокоиться за свой приоритет. Поэтому я не очень удивился, узнав, что другие организации «наступают на пятки» фирме КОШМАР. Шесть месяцев спустя (New Scientist, Aug. 17, 1972, p. 340) было опубликовано сообщение о том, что Национальная инженерная лаборатория в Ист-Килбриде использует платформы на водяной подушке для перемещения тяжелых грузов в доках. Патенты иа эти платформы принадлежат Национальной научно-исследовательской корпорации. (Интересно, не потеряли ли они силу из-за того, что я опубликовал свой проект раньше?) Предполагалось, что такие платформы будут в основном использоваться для точной установки тяжелых деталей при сборочных работах. Никто, однако, не додумался пока применять их для перемещения зданий.
