Как работает телевещание (фоторепортаж)

Автор: Максим Букин

Опубликовано 16 июня 2010 года

Высокий забор и многочисленные системы безопасности - всё это - закрытая территория в недалеком Подмосковье, где размещается центр космической связи "Медвежьи озера". Передвигаться по территории ФГУП "Космическая связь" (ГПКС) можно только с сопровождением - все-таки это российский национальный оператор спутниковой связи, спутники которого обеспечивают глобальное покрытие территории страны.

^{Центральная проходная}

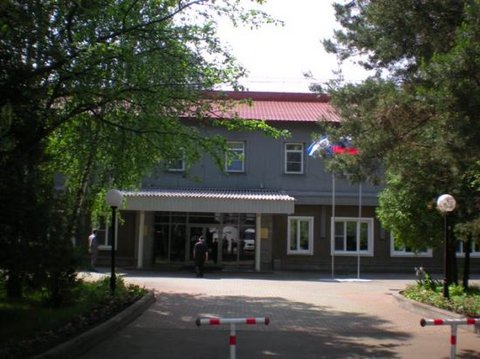

^{Здание ЦКС}

Историческое здание центра космической связи, развитие которого связано c началом создания отечественных спутников связи и вещания, увы, увидеть не удалось. А жаль - именно отсюда в 1967 году проводился пробный сеанс спутниковой связи с Владивостоком. Сигнал Центрального телевидения, полученный из Останкино, был передан через спутник "Молния-1".

В феврале 1968 года приказом тогдашнего Минсвязи СССР был образован "Союзный узел радиовещания и радиосвязи номер 9", который со временем стал головным государственным оператором космической группировки связных искусственных спутников земли. В 1995 году объект космической связи в "Медвежьих озёрах" стал Центром космической связи - филиалом ФГУП "Космическая связь". Сегодня ЦКС "Медвежьи озера" - один из крупнейших телепортов России.

Корреспондента "Компьютерры" провели по "маршруту Медведева" и показали те же места и помещения, которые осенью 2009 года осматривал президент РФ.

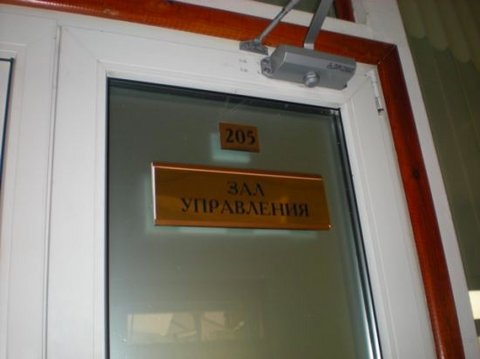

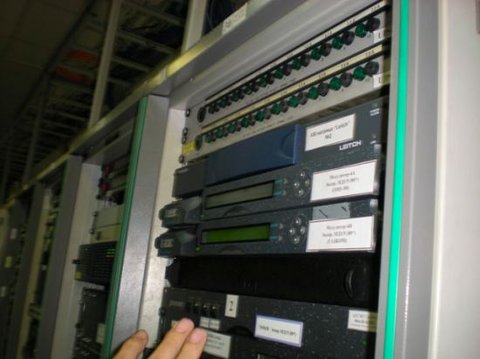

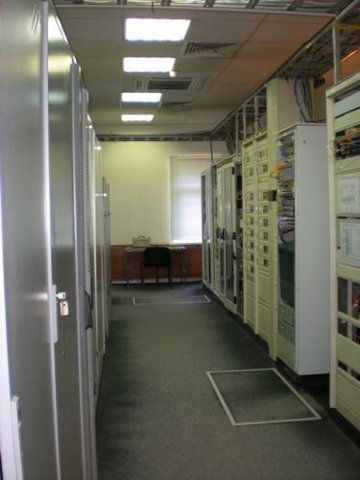

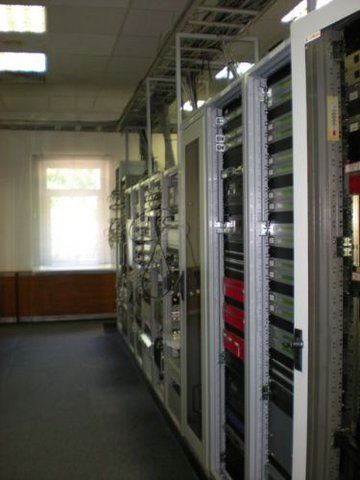

Основное помещение - зал управления. Именно в этих стойках располагается центр компрессии сигналов телерадиопрограмм и формирования транспортных потоков в стандарте MPEG-2/DVB, который обеспечивает формирование пакетов федеральных теле- и радиопрограмм.

^{Отсюда происходит контроль вещания на спутниках серии "Экспресс-А" и "Экспресс-АМ", а также управление космическим аппаратом непосредственного вещания "Бонум-1".}

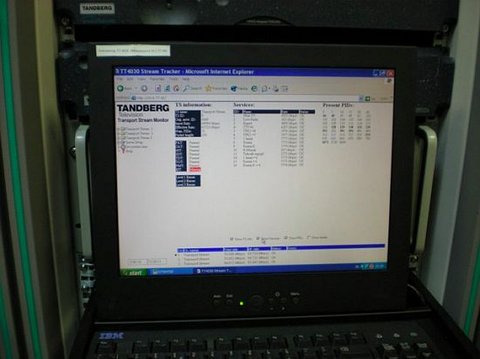

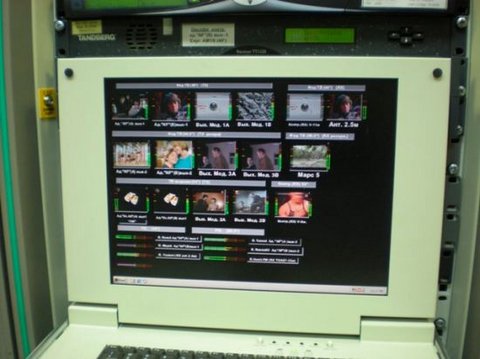

^{Контроль происходит по десяткам параметров, а на выносных мониторах можно просмотреть технические характеристики каждого видеопотока.}

^{При желании, все показатели можно подрегулировать.}

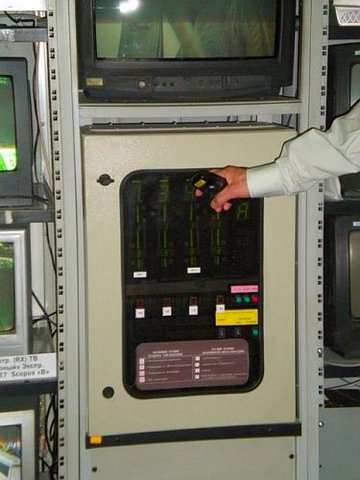

^{Одно движение - и все телезрители за Уралом остаются у потухших экранов.}

Именно сюда приходят две независимые волоконно-оптические линии связи ёмкостью 622 Мбит/c каждая, работающие в режиме резервирования друг друга. Они обеспечивают надежную связь объекта с центром формирования программ ГПКС, расположенным на Шаболовке, и позволяют связать ЦКС "Медвежьи Озера" через Технический центр "Шаболовка" с любым источником видеосигнала в Москве.

Особое место в структуре ЦКС занимает оборудование резервного центра компрессии (РЦК). Задача этого комплекса - обеспечить вещание федеральных телерадиопрограмм в случае возникновения аварийной ситуации на основном центре компрессии, расположенном на Шаболовке.

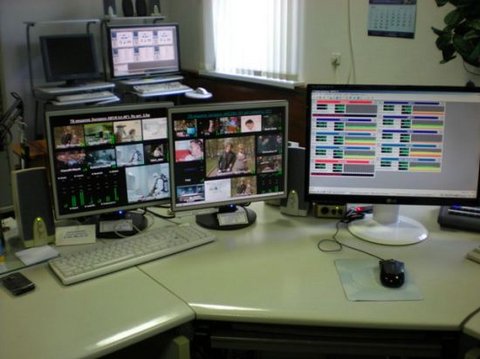

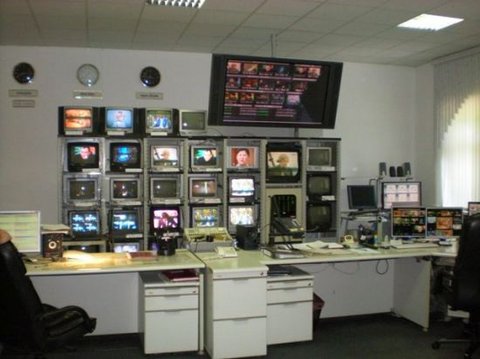

^{Это - центр управления, где трудится смена из двух человек. Мониторинг спутниковых сигналов организован в режиме онлайн.}

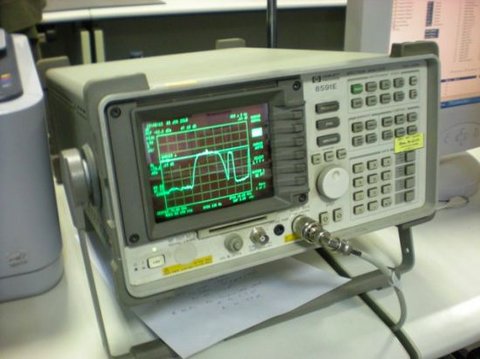

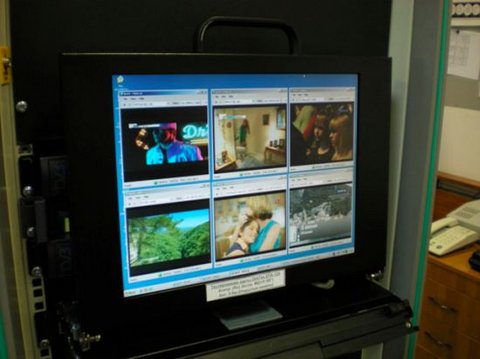

^{За эфиром следят как люди, так и специальные приборы.}

Дежурная смена из двух человек наблюдает здесь над телеканалами, которые транслируются через спутник. Помимо специального программного комплекса, который измеряет и логирует несколько основных параметров телевещания, идет и визуальный контроль - явно дома смотреть телевизор этим людям уже совсем не интересно. Ряд старых мониторов будет заменен новыми плазменными панелями в самом скором времени.

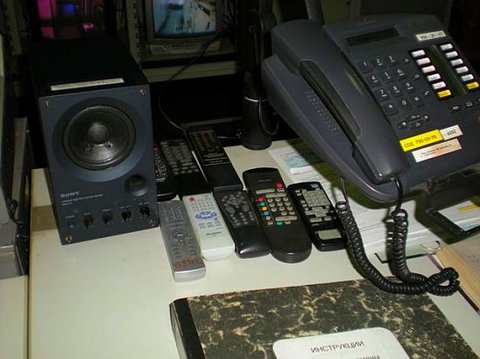

^{Для старых мониторов - куча пультов управления.}

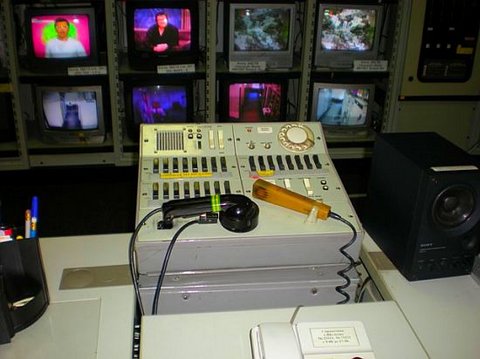

^{Есть и свой раритетный селектор для оперативной связи - несмотря на пугающую внешность, он работает.}

Энергопитание ЦКС "Медвежьи озера" осуществляется с помощью четырёх высоковольтных фидеров - 2х10кВ и 2х6кВ. Для надежной работы технологического оборудования в ЦКС "Медвежьи озёра" реализована система бесперебойного питания общей мощностью 550 кВА. В случае форс-мажорных обстоятельств объект может обеспечиваться электропитанием в течение трёх суток от автономной дизельной электростанции (ДЭС) БАМ-500 (на старт генератора, который находится на улице на расстоянии примерно тридцати метров от здания ГПКС, в случае перебоев с питанием, потребуется 30 секунд).

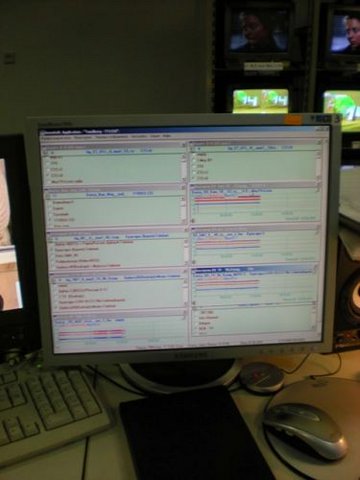

^{Параметры вещания каждого канала записываются для дальнейшего анализа.}

Все технические средства резервируются для ведения надежного и бесперебойного вещания, а для персонала регулярно проводятся тренировки на случай возможных ЧП.

Кроме того, здесь работает система закрытой информации, созданная отечественными специалистами, которая нужна, например, для трансляции крупных международных спортивных состязаний.

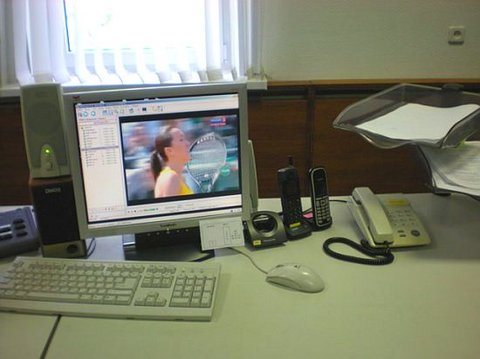

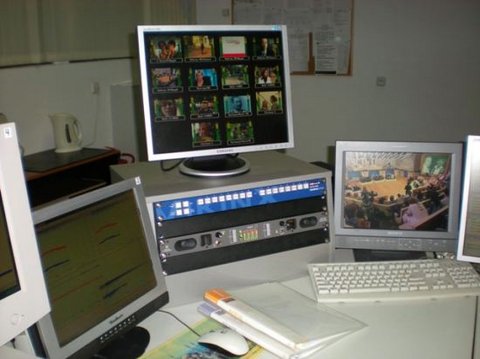

^{Типичное рабочее место оператора системы.}

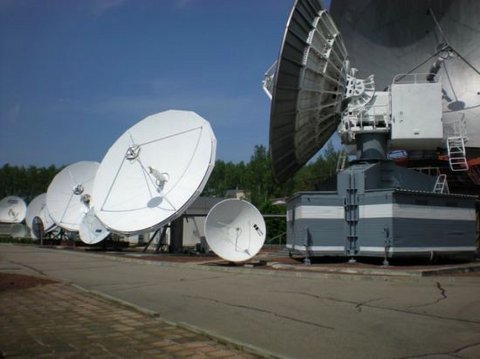

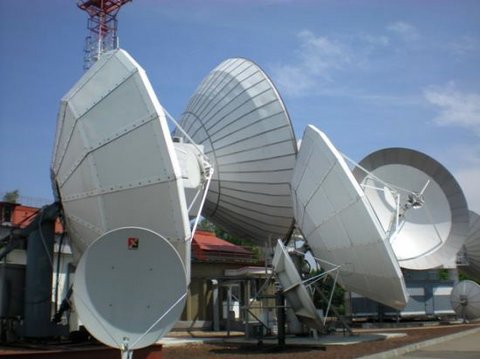

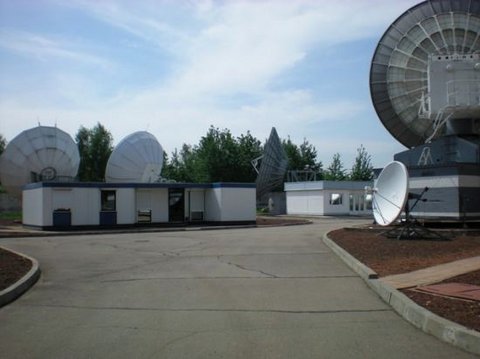

"Антенное поле" центра космической связи состоит из четырнадцати крупных приёмо-передающих земных станций спутниковой связи с антенными системами от 5 до 16 метров.

^{Именно здесь был Президент РФ Дмитрий Медведев осенью прошлого года}

Эти антенны сертифицированы для работы в системах Intelsat и Еutelsat, которые позволяют организовывать каналы связи через российские и зарубежные спутники связи, расположенные на геостационарной орбите от 14? западной долготы до 103º восточной долготы.

Правда, подходить к подобным сооружениям близко, а равно как и стоять "в створе" антенн, не рекомендуется. Есть здесь и множество небольших VSAT-антенн для передачи данных.

Кстати, здесь до сих пор используются те антенны, одна из которых обеспечивала связью советскую группировку войск в Афганистане, а другая - "летала" за генсеком Леонидом Брежневым.
