• Окно Material Editor (Редактор материалов)

• Материал типа Standard (Стандартный)

• Создание сложных материалов

• Использование текстурных карт

Материалы, используемые в 3ds Max, позволяют имитировать внешний вид предметов реального мира, а именно такие их свойства, как цвет, сглаженность, мягкость, прозрачность, свечение и др. Эта глава посвящена описанию основных способов работы с материалами и возможностей окна Material Editor (Редактор материалов).

Примечание

Из видеоурока «Урок 20. Материалы и текстурные карты», который находится на DVD, прилагаемом к книге, вы сможете узнать, как использовать материалы и текстурные карты.

Material Editor (Редактор материалов) – это окно диалога, позволяющее создавать, редактировать и присваивать материалы объектам сцены. Редактор материалов является расширенной средой, в которой все типы процедурных и текстурных карт и материалов выступают подключаемыми компонентами.

Окно Material Editor (Редактор материалов) можно вызвать, выполнив команду Rendering > Material Editor (Визуализация > Редактор материалов), щелкнув на кнопке Material Editor (Редактор материалов)

главной панели инструментов или нажав клавишу М.

Окно Material Editor (Редактор материалов) состоит из ячеек образцов материалов, кнопок инструментов управления и области свитков (рис. 3.1).

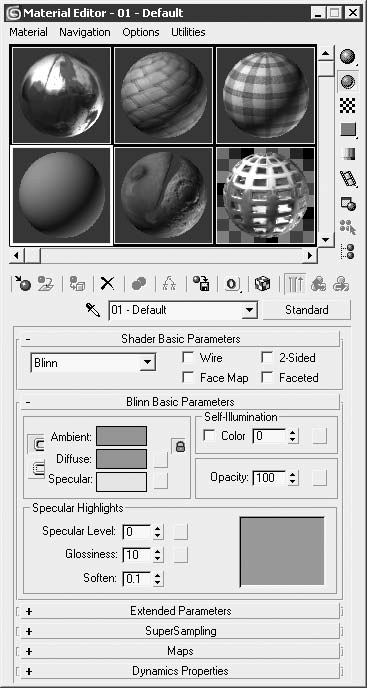

Рис. 3.1. Окно диалога Material Editor (Редактор материалов)

По умолчанию при работе над новой сценой Material Editor (Редактор материалов) показывает шесть ячеек с образцами материалов. Щелчок на ячейке активизирует ее и изменяет цвет ее границы на белый. Если ячейка образца содержит материал, который используется в сцене, то в ее углах помещаются белые треугольники. Позиция в иерархии материалов при переключении между окнами образцов запоминается.

В Material Editor (Редактор материалов) доступны 24 ячейки материалов. По умолчанию отображается только шесть из них. Просмотреть остальные ячейки можно, используя вертикальную и горизонтальную полосы прокрутки либо изменив в настройках окна количество отображаемых ячеек. Для этого нажмите кнопку Options (Параметры) (в правой части окна Material Editor (Редактор материалов)) или выполните команду Options > Options (Параметры > Параметры) и в появившемся окне Material Editor Options (Параметры редактора материалов) установите переключатель Slots (Слоты) в одно из положений – 3 ? 2, 5 ? 3 или 6 ? 4.

В зависимости от своего назначения сцене материалы 3ds Max имеют три «температуры»: «горячую», «теплую» и «холодную». Если материал применяется в сцене, он считается «горячим», если является копией материала, используемого в сцене, – «теплым», а если не используется – «холодным» (рис. 3.2).

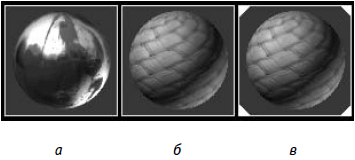

Рис. 3.2. Ячейки образцов материалов: «холодного» (а), «теплого» (б) и «горячего» (в)

«Горячие» материалы отмечены в окнах образцов материалов четырьмя белыми треугольниками. «Теплым» материал становится при копировании материала с помощью кнопки Make Material Сору (Сделать копию материала) или перетаскивания образца материала из одной ячейки в другую. Скопированный («теплый») материал имеет то же имя, что и оригинал, но не связан напрямую со сценой. Его редактирование не влияет на текущее состояние сцены. «Холодный» материал отличается от «теплого» только тем, что не разделяет имя с уже существующим в текущей сцене и не присвоен ни одному объекту сцены.

Совет

При редактировании «горячего» (назначенного) материала рекомендуется использовать его «теплую» версию. Для этого делается копия образца материала, производятся все изменения и затем она назначается соответствующему объекту в сцене как новый «горячий» материал.

После выбора ячейки с образцом материала, можно присвоить его объекту, выделенному в окне проекции. Для этого щелкните на кнопке Assign Material to Selection (Назначить материал выделенным объектам), расположенной ниже ячеек с образцами материалов, или выполните команду Material > Assign to Selection (Материал > Назначить выделенным объектам). Существует более простой и наиболее применяемый способ: перетащить материал из ячейки образца на объект расположенный в окне проекции.

Как только материал присваивается объекту сцены, он автоматически попадает в библиотеку материалов, которая сохраняется вместе с файлом сцены. Находясь в этой библиотеке, он может не отображаться в ячейках с образцами материала.

Совет

При необходимости вы можете просмотреть все материалы, включенные в сцену, установив в окне Material/Map Browser (Окно выбора материалов и карт) переключатель Browse From (Выбирать из) в положение Scene (Сцена).

При желании вы можете создавать и сохранять для загрузки собственные библиотеки материалов.

Окно Material Editor (Редактор материалов) содержит собственную панель инструментов, расположенную снизу и справа от ячеек с материалами:

Sample Type (Тип образца) – определяют форму отображаемого в ячейке образца (сфера, цилиндр, параллелепипед);

Backlight (Подсветка сзади) (L) – включает или выключает заднюю подсветку образца материала в выбранной ячейке;

Background (Фон) (B) – изменяет фон ячейки на шахматное поле или подгружаемую текстуру, например для лучшего отображения прозрачных материалов;

Sample UV Tiling (Плитки образцов в плоскости UV) – устанавливает количество повторений текстурной карты на образце материала (1 ? 1, 2 ? 2, 3 ? 3, 4 ? 4);

Video Color Check (Контроль цветности) – включает режим контроля соответствия цветов стандартам PAL и NTSC для текущего материала;

Make Preview (Создать эскиз) (P),

Play Preview (Просмотреть эскиз),

Save Preview (Сохранить эскиз) – позволяют создать, просмотреть и сохранить эскизы анимации материалов до выполнения визуализации сцены;

Options (Параметры) (O) – открывает окно с настройками параметров Material Editor (Редактор материалов);

Select by Material (Выделить по материалу) – выделяет все объекты сцены, использующие текущий материал, для чего открывается окно Select Objects (Выбор объектов) с выделенными материалами;

Material/Map Navigator (Путеводитель по материалам и картам) – вызывает окно Material/Map Navigator (Путеводитель по материалам и картам), которое отображает древовидную структуру материалов и текстур текущего образца;

Get Material (Установить материал) (G) – открывает окно диалога Material/Map Browser (Окно выбора материалов и карт) для выбора готового материала или создания нового;

Put Material in Scene (Поместить материал в сцену) – обновляет материал объекта сцены, после того как были сделаны изменения в его копии (в «теплом» материале);

Assign Material to Selection (Назначить материал выделенным объектам) – присваивает текущий материал выделенным объектам сцены;

Reset Map/Mtl to Default Settings (Установить исходный материал/карту текстуры) – удаляет из активной ячейки образца все выполненные изменения, возвращая ее к установкам по умолчанию;

Make Material Copy (Копировать материал) – создает копию текущего «горячего» материала и помещает ее в ту же ячейку образца, сохраняя имя и свойства оригинала;

Make Unique (Сделать уникальным) – превращает образец материала в новый, независимый материал;

Put to Library (Поместить в библиотеку) – помещает активный материал в текущую библиотеку материалов; чтобы зафиксировать изменения, библиотеку после этого следует сохранить;

Material ID Channel (Канал идентификаторов материала) – устанавливает один из 15 идентификаторов (ID) для последующего применения специальных эффектов;

Show Map in Viewport (Отобразить карту в окне проекций) – отображает двумерные карты текстур на поверхности объектов в окнах проекций. Кроме того, в данной версии программы появилась возможность выбора способа отображения карты при помощи дополнительных кнопок Show Standard Map in Viewport (Отобразить карту в окне проекций стандартно) либо Show Hardware Map in Viewport (Отобразить карту в окне проекций аппаратно). В первом случае для отображения текстурных карт используется программное обеспечение, а во втором – аппаратное;

Show End Result (Показать конечный результат) – показывает в ячейке образца все уровни комбинированного материала (если режим выключен, отображается только текущий уровень);

Go to Parent (Вернуться к исходному) – выполняет переход от компонентного уровня на более высокий уровень редактирования составного материала;

Go Forward to Sibling (Перейти к компоненту) – выполняет переход к правке следующего материала или текстуры, входящей в многокомпонентный материал;

Pick Material from Object (Показать материал объекта) – позволяет взять образец материала с объекта сцены и загрузить в текущую ячейку;

Material drop-down list (Раскрывающейся список имен материалов) – позволяет переименовать текущий материал или текстурную карту;

Type (Тип) – кнопка выбора типа редактируемого материала; щелчок на ней вызывает окно диалога Material/Map Browser (Окно выбора материалов и карт).

Ниже окна с именем и кнопки выбора типа материала находится область свитков текущего материала, состав которой изменяется в зависимости от выбранного типа.

Окно диалога Material/Map Browser (Окно выбора материалов и карт) (рис. 3.3), предназначенное для просмотра и выбора материалов и текстурных карт, открывается в трех случаях:

• при выборе нового материала или текстурной карты;

• при использовании кнопки Type (Тип) для замены текущего подматериала или карты;

• при нажатии кнопки Get Material (Установить материал).

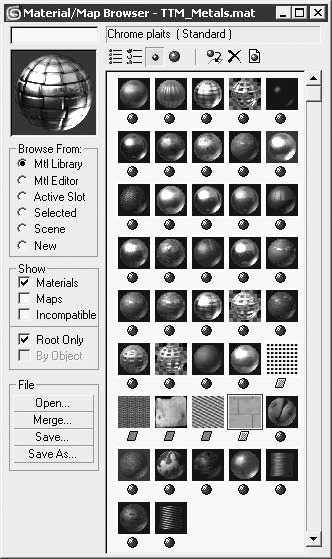

Рис. 3.3. Окно Material/Map Browser (Окно выбора материалов и карт)

В Material/Map Browser (Окно выбора материалов и карт) хранятся материалы в наборах, именуемых библиотеками. Как уже говорилось выше, библиотеки могут храниться в составе файла сцены или в отдельном файле с расширением MAT. В окне диалога Material/Map Browser (Окно выбора материалов и карт) материалы помечены значком в виде сферы, а текстурные карты – параллелограммом.

В данном окне можно выбрать материал, который хранится в библиотеке материалов, присутствует в сцене, является текущим в Material Editor (Редактор материалов), или создать собственный материал. При установке переключателя Browse From (Выбирать из) в одно из положений происходит следующее:

• Mtl Library (Библиотека материалов) – показывает текущую библиотеку материалов и текстур. При установке переключателя в данное положение в левой части окна появляется область кнопок File (Файл) для работы с файлами библиотек, позволяющая загружать, объединять и сохранять библиотеки материалов;

• Mtl Editor (Редактор материалов) – позволяет просматривать материалы и текстуры, используемые в настоящий момент в Material Editor (Редактор материалов); при этом отображаются все 24 образца материала;

• Active Slot (Активная ячейка) – открывает для просмотра материал из активной ячейки образца;

• Selected (Выделенные объекты) – позволяет просматривать только те материалы и текстуры, которые принадлежат выделенным объектам сцены;

• Scene (Сцена) – служит для просмотра материалов и карт текстур текущей сцены, независимо от того, присутствуют они в Material Editor (Редактор материалов) или нет;

• New (Создать) – открывает список всех доступных типов материалов и карт текстур, которые можно использовать для создания новых образцов.

Выбрав один или несколько вариантов в области Show (Показывать) окна Material/Map Browser (Окно выбора материалов и карт), можно ограничить отображение материалов и текстурных карт:

• Materials (Материалы) – включает отображение в окне просмотра материалов;

• Maps (Карты текстур) – задает отображение в окне просмотра текстурных карт;

• Incompatible (Несовместимые) – включает отображение несовместимых с текущим визуализатором материалов и текстурных карт, в частности, материалы визуализатора mental ray не совместимы со стандартным визуализатором и при установке флажка Incompatible (Несовместимые) отображаются серым цветом;

• Root Only (Только результат) – задает отображение только верхнего уровня материалов в окне просмотра;

• By Object (По объектам) – включает режим сортировки списка материалов, при котором их названия будут упорядочены по алфавиту.

Кнопки, расположенные в верхней части окна Material/Map Browser (Окно выбора материалов и карт), позволяют изменять режим отображения материалов и выполнять некоторые стандартные операции.

Каждый материал сцены может содержать любое количество подматериалов, которыми могут быть другие материалы или текстурные карты. Подматериалы можно редактировать при помощи свитков, в которых они содержатся, но более простым и визуально понятным способом является использование окна Material/Map Navigator (Путеводитель по материалам и картам) (рис. 3.4).

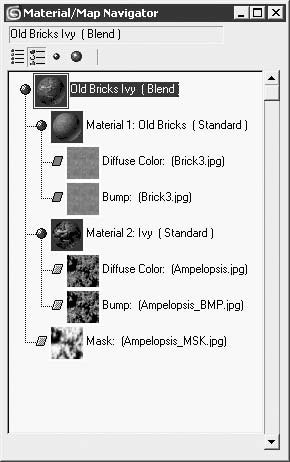

Рис. 3.4. Окна Material/Map Navigator (Путеводитель по материалам и картам)

Окно Material/Map Navigator (Путеводитель по материалам и картам) является составной частью Material Editor (Редактор материалов) и предоставляет возможность для изучения дерева материалов. Как и в окне Material/Map Browser (Окно выбора материалов и карт), кружки символизируют материалы, а параллелограммы – текстурные карты. Щелчок на каждом символе настроит Material Editor (Редактор материалов) на определенный материал или карту на данном уровне. Это облегчает навигацию внутри или между сложными материалами.

В Material/Map Navigator (Путеводитель по материалам и картам), как и в Material/Map Browser (Окно выбора материалов и карт), кнопки, расположенные в верхней части окна, позволяют изменять режим отображения материалов.

Один из базовых материалов 3ds Max, наиболее часто применяемый как самостоятельно, так и для создания более сложных составных материалов, – материал типа Standard (Стандартный).

Для стандартного материала указываются характеристики цвета, отражения, прозрачности и собственного свечения. Возможность использования различных вариантов тонированной окраски позволяет контролировать вид текущего материала.

Настройки стандартного материала содержатся на следующих свитках:

• Shader Basic Parameters (Основные параметры затенения);

• Basic Parameters (Основные параметры), основанные на типе применяемого метода тонированной раскраски;

• Extended Parameters (Дополнительные параметры);

• SuperSampling (Сверхразрешение);

• Maps (Карты текстур);

• Dynamics Properties (Динамические свойства);

• DirectX Manager (Управление драйвером DirectX).

Примечание

Данный свиток появляется при выборе в качестве драйвера дисплея DirectX.

Используя эти параметры, можно создавать уникальные материалы.

Свитки Shader Basic Parameters (Основные параметры затенения) и Basic Parameters (Основные параметры) (рис. 3.5) позволяют настраивать параметры тонированной раскраски, трех главных компонентов цвета материала, а также другие характеристики материала.

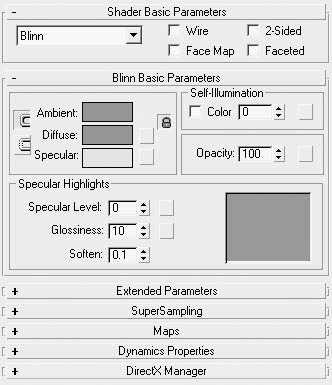

Рис. 3.5. Свитки настроек Shader Basic Parameters (Основные параметры затенения) и Basic Parameters (Основные параметры) стандартного материала

Создание нового материала начинается с выбора типа тонированной раскраски в раскрывающемся списке свитка Shader Basic Parameters (Основные параметры затенения). Параметр, определяющий тонированную раскраску, является основным в материале Standard (Стандартный). Он управляет выбором метода (алгоритмом) визуализации для оценки и затенения базовых цветов и сияния.

Существуют три теневые характеристики материала Standard (Стандартный).

• Ambient (Цвет подсветки) – цвет объекта, освещенного рассеянным светом. Хотя значение подсветки представляет затененную часть материала, оно существенно влияет на поверхность, так как обычно в заданный момент времени под воздействием прямого света находится только небольшая часть объекта.

• Diffuse (Цвет рассеивания) – цвет объекта, освещенного прямым светом. Оказывает наибольшее влияние на вид материала и его проще всего определять. Это цвет, на который ссылаются при описании материала в реальной жизни.

• Specular (Цвет зеркального отражения) – цвет пятна отражения. Цвет зеркального отражения смешивается с цветом подсветки. Такая смесь варьируется от материала к материалу, но обычно окрашена в цвет рассеивания (или цвет блика) с небольшой насыщенностью или бесцветна (белая). Влияние, которое цвет зеркального отражения оказывает на материал, прямо связано со значением параметра Specular Level (Уровень блеска).

Слева от цветов расположены кнопки, позволяющие заблокировать цвета, чтобы они оставались одинаковыми. После этого настройка одного цвета влияет на цвет другого.

Совет

Несмотря на то что Diffuse (Цвет рассеивания) и Ambient (Цвет подсветки) блокированы по умолчанию, не стоит оставлять их одинаковыми, если вы не стремитесь получить материал яркого пластика. Сделав Ambient (Цвет подсветки) темнее, чем Diffuse (Цвет рассеивания), вы усилите затенение и создадите более естественную визуализацию.

Настройки характеристик зеркального блика материала представлены в области Specular Highlights (Зеркальные блики). Данные значения объединяются для создания общего характера яркости с эффектом, графически показанным кривой Highlight (Подсветка). Рассмотрим параметры данной области.

• Specular Level (Уровень блеска) – яркость блика.

• Glossiness (Глянец) – размер пятна блика на поверхности материала. Большие значения создают вид более гладкого и блестящего материала, в то время как их уменьшение имитирует матовые поверхности.

• Soften (Размытие) – размытие пятна блика на поверхности материала. Если материалы обладают слабым матовым блеском, стоит использовать более высокие значения размытия и наоборот.

Кроме рассмотренных выше, существуют другие параметры, позволяющие дополнительно настраивать материал.

• Wire (Каркас) – визуализация объекта, которому назначен материал, производится в режиме каркасного отображения (рис. 3.6, а). Поверхность каркаса является гладкой вдоль грани, ребро которой он очерчивает. Применяется для имитации проволочных моделей, плетеных корзин и т. д.

• Face Map (Карта грани) – присваивает материал с применением текстурных карт к каждой грани объекта (рис. 3.6, б);

• 2-Sided (Двусторонний) – заставляет визуализатор игнорировать нормали граней поверхности и визуализировать обе стороны объекта. Данный параметр предназначен для геометрий и поверхностей, которые просматриваются насквозь, например стекло или проволочный каркас (рис. 3.6, в).

• Faceted (Огранка) – выключает сглаживание ребер и придает объекту граненый вид (рис. 3.6, г).

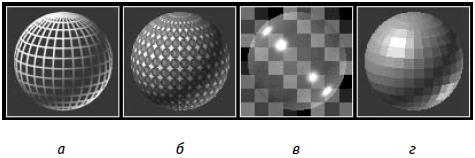

Рис. 3.6. Визуализация материала в режиме: Wire (Каркас) (а), Face Map (Карта грани) (б), 2-Sided (Двусторонний) (в) и Faceted (Огранка) (г)

В свитке Basic Parameters (Основные параметры) также находятся параметры Self-Illumination (Собственное свечение) и Opacity (Непрозрачность).

Параметр Self-Illumination (Собственное свечение) помогает создать иллюзию самостоятельного свечения посредством устранения компонента затенения материала, определяемого параметром Ambient (Цвет подсветки). Увеличение значения параметра Self-Illumination (Собственное свечение) уменьшает эффект рассеивания до тех пор, пока затенение не будет больше появляться. Если материал полностью самостоятельно светится (значение параметра Self-Illumination (Собственное свечение) равно 100), то на поверхности нет тени и везде, кроме бликов, используется рассеянный цвет.

По умолчанию все материалы непрозрачны на 100 %. Общую прозрачность материала можно определить, используя карту его непрозрачности. Когда карта непрозрачности активна, она перекрывает параметр Opacity (Непрозрачность), так как задает силу и размещение непрозрачности материала.

Параметры тонированной окраски управляют тем, какой метод (алгоритм) визуализации будет использоваться для оценки и затенения базовых цветов, а также сияния. Существует восемь типов тонирования оболочек объектов, представленных в раскрывающемся списке свитка Shader Basic Parameters (Основные параметры затенения).

• Blinn (По Блинну) (рис. 3.7, а), Oren-Nayar-Blinn (По Оурену – Найару – Блинну) (рис. 3.7, б), Phong (По Фонгу) (рис. 3.7, в) – методы тонированной раскраски, обеспечивающие сглаживание граней и отображение зеркальных бликов на поверхности материала. Раскраска по Блинну или Фонгу в большинстве случаев применяется для создания стандартных материалов пластика, крашеных поверхностей, дерева, резины и т. п. При этом раскраска по Фонгу дает более мягкое сглаживание между гранями, рассчитывая нормали каждого пиксела поверхности. Окраска по Оурену – Найару – Блинну предоставляет дополнительные возможности, связанные с управлением яркостью цвета рассеивания, что позволяет получить большую гибкость в настройке материалов с шероховатой поверхностью (например, тканей).

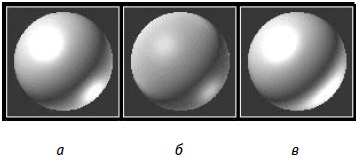

Рис. 3.7. Типы тонирования Blinn (По Блинну) (а), Oren-Nayar-Blinn (По Оурену – Найару – Блинну) (б) и Phong (По Фонгу) (в)

• Metal (Металл) (рис. 3.8, а), Strauss (По Штраусу) (рис. 3.8, б) – применяются для имитации металлов и материалов с металлическим блеском (таких как стекло, сталь и т. п.). Цвет блика металлических материалов зависит от настроек цветового компонента Diffuse (Цвет рассеивания) и формы кривой блика. Форма кривой блика и результирующее сияние на поверхности существенно отличается от получаемого при режиме затенения Phong (По Фонгу), хотя значения сияния остается тем же. Особенность раскраски по Штраусу состоит в возможности применения ее не только для имитации металлических поверхностей.

Рис. 3.8. Типы тонирования Metal (Металл) (а) и Strauss (По Штраусу) (б)

• Anisotropic (Анизотропный) (рис. 3.9, а), Multi-Layer (Многослойный) (рис. 3.9, б) – позволяют имитировать несимметричные блики и управлять их ориентацией на поверхности материала. Данные типы тонированной раскраски характеризуются нерадиальным пятном светового блика. Многослойный тип тонирования может управлять двумя независимыми бликами разного цвета и интенсивности. Тонирование Anisotropic (Анизотропный) и Multi-Layer (Многослойный) может применяться для имитации крашеных полированных поверхностей (покрытие автомобиля), стекла, волос и т. п.

Рис. 3.9. Типы тонирования Anisotropic (Анизотропный) (а) и Multi-Layer (Многослойный) (б)

• Translucent Shader (Просвечивающийся) (рис. 3.10) – позволяет свету свободно проходить сквозь объект, создавая эффект полупрозрачности. Этот тип тонирования напоминает двусторонний эффект, когда подсветка задних граней отображается на передних. Он не имитирует рассеивание света в пределах объекта, поэтому может применяться для имитации тонких объектов (например, бумаги или матового стекла).

Рис. 3.10. Тип тонирования Translucent Shader (Просвечивающийся)

Помимо основных, стандартные материалы обладают дополнительными параметрами, представленными в свитках Extended Parameters (Дополнительные параметры), SuperSampling (Сверхразрешение) и Dynamics Properties (Динамические свойства), – непрозрачностью, характеристикой каркаса, методом сглаживания и динамическими характеристики материала.

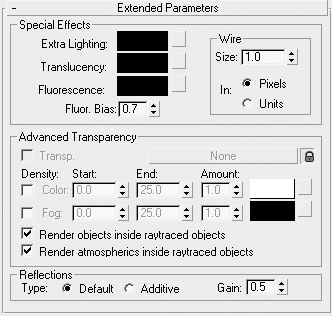

Свиток Extended Parameters (Дополнительные параметры) позволяет настраивать параметры трех областей (рис. 3.11): Advanced Transparency (Свойства прозрачности), Wire (Каркас) и Reflection Dimming (Ослабление зеркального отражения).

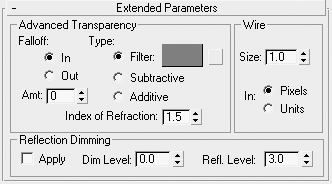

Рис. 3.11. Свиток Extended Parameters (Дополнительные параметры) стандартного материала

Переключатель Falloff (Спад) области Advanced Transparency (Свойства прозрачности) позволяет указать направление спада прозрачности: In (Внутрь) или Out (Наружу). Прозрачность регулируется параметром Amt (Степень).

Изменения прозрачности используется на краях таких объектов, как стеклянная бутылка, мыльные пузыри, облака или туман.

Переключатель Type (Тип) позволяет задать способ отображения прозрачных материалов через канал цвета: Filter (Фильтрующий), Subtractive (Вычитающий) и Additive (Суммарный). Эти три типа взаимодействия цветовой составляющей, пропущенной через прозрачный материал, позволяют в первом случае получить максимально реалистичный эффект прозрачных материалов, во втором и третьем – специальные эффекты, такие как дым, луч прожектора или цветная тень.

Параметр Index of Refraction (Коэффициент преломления) задает величину коэффициента преломления светового луча, проходящего через прозрачный материал.

Параметр Size (Размер) области Wire (Каркас) позволяет задавать толщину сетки в режиме каркасного отображения объекта. Переключатель In (Внутри) этой же области определяет единицы измерения, в которых будет измеряться толщина данной сетки:

• Pixels (Пикселы) – в пикселах (толщина линии не меняется в зависимости от расстояния до камеры);

• Units (Единицы) – текущих единицах, установленных в программе (изменяется в зависимости от расстояния до камеры – с удалением уменьшается).

В области Reflection Dimming (Ослабление зеркального отражения) указываются характеристики ослабления блеска для карт зеркального отражения, находящихся в тени.

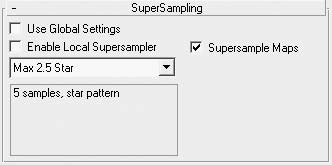

Свиток SuperSampling (Сверхразрешение) (рис. 3.12) позволяет выбрать один из четырех методов сглаживания изображений: Adaptive Halton (Адаптивный Хэлтона), Adaptive Uniform (Адаптивный равномерный), Hammersley (Хаммерсли) и Max 2.5 Star (Максимально 2,5 – звезда).

Рис. 3.12. Свиток SuperSampling (Сверхразрешение)

Сглаживание краевых эффектов рассчитывается для каждого пиксела с учетом цвета соседних.

При визуализации в программе 3ds Max происходит фильтрация краевых эффектов. Настройки свитка SuperSampling (Сверхразрешение) предоставляют дополнительный контроль над сглаживанием, позволяя улучшить выходное изображение. Применение этого метода требует дополнительного времени для расчетов и может замедлить процесс визуализации в несколько раз. Одним из случаев использования SuperSampling (Сверхразрешение) может быть применение при визуализации анимации для сглаживания эффекта «мельтешения», связанного с неоднородным отображением цвета пикселов в соседних кадрах.

Свиток Dynamics Properties (Динамические свойства) позволяет настраивать характеристики стандартных материалов с учетом динамики для последующего применения их к объектам, участвующим в анимации (рис. 3.13).

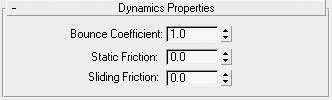

Рис. 3.13. Свиток Dynamics Properties (Динамические свойства)

Можно настраивать следующие динамические характеристики: Bounce Coefficient (Коэффициент упругости), Static Friction (Статическое трение) и Sliding Friction (Трение скольжения).

Хотя материал Standard (Стандартный) применяется наиболее часто, 3ds Max предоставляет возможность создавать различные сложные материалы, состоящие из двух или более стандартных материалов. В этом случае материал Standard (Стандартный) предназначен для комбинирования эффектов других материалов.

Доступ к составным материалам можно получить, щелкнув на кнопке Type (Тип) в окне Material Editor (Редактор материалов). В результате откроется окно диалога Material/Map Browser (Окно выбора материалов и карт) со списком доступных материалов. Рассмотрим некоторые из них.

Материал Top/Bottom (Верх/низ) позволяет назначить разные материалы верхней и нижней части объекта. Какая часть объекта считается нижней, а какая верхней, зависит от его ориентации относительно оси Z глобальной или локальной системы координат.

Для доступа к материалу Top/Bottom (Верх/низ) выполните следующие действия.

1. Щелкните на кнопке Type (Тип) в окне Material Editor (Редактор материалов) для вызова окна диалога Material/Map Browser (Окно выбора материалов и карт).

2. Выберите из списка материал Top/Bottom (Верх/низ). В результате откроется окно диалога, в котором необходимо указать: Discard old material? (Удалить старый материал?) или Keep old material as sub-material? (Оставить старый материал в качестве компонента?).

3. Щелкните на кнопке OK. В результате в области свитков окна Material Editor (Редактор материалов) появится свиток Top/Bottom Basic Parameters (Основные параметры материала Верх/низ) (рис. 3.14), содержащий следующие настройки:

· кнопки Top Material (Материал верхней части) и Bottom Material (Материал нижней части) для загрузки материалов для верхней и нижней частей объекта;

· кнопку Swap (Поменять), с помощью которой можно поменять местами материалы верхней и нижней частей;

· параметр Blend (Смешиваемый), задающий значение смешивания двух материалов на границе в пределах от 0 до 100;

· параметр Position (Положение), определяющий положение границы двух материалов (используется диапазон значений от 0 до 100, причем нулевое значение полностью закроет объект верхним материалом, а 100 – наоборот).

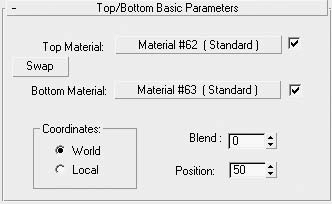

Рис. 3.14. Свиток Top/Bottom Basic Parameters (Основные параметры материала Верх/низ)

Материал Blend (Смешиваемый) позволяет смешивать два отдельных материала в определенном процентном соотношении. Он также включает возможность применения маски, управляющей тем, где происходит смешивание, и, следовательно, появление смесевого цвета.

Для доступа к материалу Blend (Смешиваемый) выполните следующие действия.

1. Щелкните на кнопке Type (Тип) в окне Material Editor (Редактор материалов) для вызова окна диалога Material/Map Browser (Окно выбора материалов и карт).

2. Выберите из списка материал Blend (Смешиваемый). В результате откроется окно диалога, в котором необходимо указать: Discard old material? (Удалить старый материал?) или Keep old material as sub-material? (Оставить старый материал в качестве компонента?).

3. Щелкните на кнопке OK. В результате в области свитков окна Material Editor (Редактор материалов) появится свиток Blend Basic Parameters (Основные параметры смешивания) (рис. 3.15).

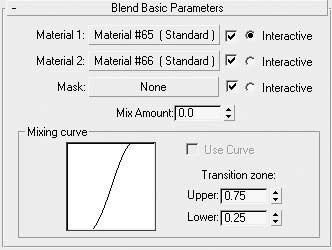

Рис. 3.15. Свиток Blend Basic Parameters (Основные параметры смешивания)

4. Настройте параметры смешивания материала.

1) Щелкнув на одной из кнопок Material 1 (Материал 1) или Material 2 (Материал 2), выберите новый материал либо перейдите в режим редактирования существующего. В качестве материалов могут выступать как стандартные материалы, так и сложные составные.

2) Установите или снимите флажки, расположенные справа от кнопок материалов, для активизации или деактивизации материалов.

3) Установите переключатель Interactive (Интерактивный) напротив того материала, который должен быть показан в окне проекции.

4) Нажав кнопку Mask (Маска), укажите в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) материал или файл растрового изображения, который будет использоваться для смешивания двух компонентов материала.

5) В счетчике Mix Amount (Доля в смеси) определите значение смешивания материалов-компонентов в диапазоне от 0 до 100. При значении, равном 0, будет виден только Material 1 (Материал 1), а при 100 – только Material 2 (Материал 2).

6) Задайте плавность перехода одного материала в другой с помощью элементов области Mixing curve (Кривая смешивания).

Материал Multi/Sub-Object (Многокомпонентный) является одним из наиболее применяемых составных материалов. Он позволяет назначить объекту более одного материала на уровне грани посредством Material ID (Идентификатора материала). Для этих целей может использоваться модификатор Mesh Select (Выделение поверхности), при помощи которого на уровне подобъектов выделяются области, которым будут присваиваться различные материалы.

Для доступа к материалу Multi/Sub-Object (Многокомпонентный) выполните следующие действия.

1. Щелкните на кнопке Type (Тип) в окне Material Editor (Редактор материалов), для вызова окна диалога Material/Map Browser (Окно выбора материалов и карт).

2. Выберите из списка материал Multi/Sub-Object (Многокомпонентный). В результате откроется окно диалога, в котором необходимо указать: Discard old material? (Удалить старый материал?) или Keep old material as submaterial? (Оставить старый материал в качестве компонента?).

3. Щелкните на кнопке OK. В результате в области свитков окна Material Editor (Редактор материалов) появится свиток Multi/Sub-Object Basic Parameters (Основные параметры многокомпонентного материала) (рис. 3.16).

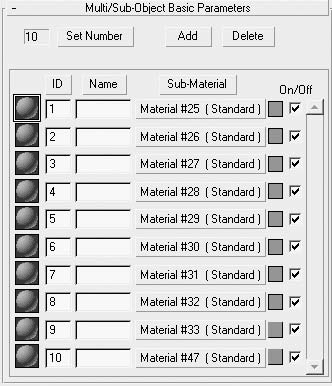

Рис. 3.16. Свиток Multi/Sub-Object Basic Parameters (Основные параметры многокомпонентного материала)

4. Настройте параметры многокомпонентного материала.

1) Щелкните на кнопке Set Number (Установить количество) и задайте в появившемся окне количество компонентов материала. Каждый ком понент будет представлен образцом материала в левой части строки, а активный выделен прямоугольником.

2) Щелкните на кнопке Add (Добавить) для добавления нового компонента или на кнопке Delete (Удалить), чтобы удалить выделенный в списке компонент.

3) При необходимости измените номер ID (Идентификатор материала), указав новое значение.

4) В текстовое поле Name (Имя) справа от номера компонента материала введите его имя.

5) Щелкните на кнопке Material # (Standard) (Материал № (стандартный)) для доступа к настройкам компонента. Вы можете редактировать существующий материал или назначить новый.

6) При помощи поля образца цвета, расположенного справа от кнопки, измените, если нужно, цвет Diffuse (Цвет рассеивания) активного компонента.

7) Для включения или выключения компонента из состава материала установите либо снимите его флажок в столбце On/Off (Включить/выключить).

Чтобы воспользоваться материалом Multi/Sub-Object (Многокомпонентный), присвойте его объекту сцены, после чего примените к объекту модификатор Edit Mesh (Редактирование поверхности) (можно использовать любой способ доступа для перехода в режим редактирования подобъектов). Выделите область объекта на уровне граней и в свитке Surface Properties (Свойства поверхности) выберите требуемый идентификатор или имя материала в раскрывающемся списке.

Материал Matte/Shadow (Матовое покрытие/тень) применяется для создания специальных эффектов в сценах преимущественно с фоном в виде растрового изображения. Вы можете назначить этот материал, чтобы сделать невидимой часть объекта или чтобы объект мог принимать тени, оставаясь при этом невидимым. Эффект применения данного материала проявляется после визуализации объекта сцены, к которому он применен.

Для создания материала Matte/Shadow (Матовое покрытие/тень) выполните следующие действия.

1. Щелкните на кнопке Type (Тип) в окне Material Editor (Редактор материалов) для вызова окна Material/Map Browser (Окно выбора материалов и карт).

2. Выберите из списка материал Matte/Shadow (Матовое покрытие/тень). В результате откроется окно диалога, в котором необходимо указать: Discard old material? (Удалить старый материал?) или Keep old material as sub-material? (Оставить старый материал в качестве компонента?).

3. Щелкните на кнопке OK. В результате в области свитков окна Material Editor (Редактор материалов) появится свиток Matte/Shadow Basic Parameters (Основные параметры матового покрытия/тени) (рис. 3.17).

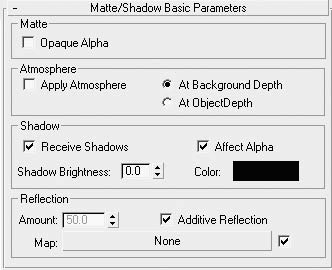

Рис. 3.17. Свиток Matte/Shadow Basic Parameters (Основные параметры матового покрытия/тени)

4. В области Matte (Матовое покрытие) установите или снимите флажок Opaque Alpha (Непрозрачность в альфа-канале) в зависимости от того, хотите вы включить назначенной геометрии вывод альфа-канала визуализатора или нет.

5. При необходимости установите флажок Apply Atmosphere (Применить атмосферные эффекты) в области Atmosphere (Атмосфера), чтобы использовать режим формирования атмосферной дымки применительно к объекту с матовым материалом. Настройки области Atmosphere (Атмосфера) интегрируют матовый объект в атмосферные эффекты. Если флажок установлен, то влияние атмосферы рассчитывается в зависимости от положения, в которое установлен переключатель:

· At Background Depth (На глубине фона) – влияние атмосферы не зависит от расстояния;

· At ObjectDepth (На глубине объекта) – расчет влияния атмосферы производится с учетом атмосферы.

6. В области Shadow (Тень) установите флажок Receive Shadows (Принимать тени), чтобы материал мог принимать тени от других объектов сцены. При установке флажка Affect Alpha (Воздействовать на альфа-канал) будет формироваться изображение тени в альфа-канале выходного изображения, а параметр Shadow Brightness (Интенсивность тени) и образец цвета Color (Цвет) настраивают цвет и прозрачность тени.

Материал Raytrace (Трассируемый) основан на методе визуализации, который рассчитывает растровое изображение с помощью трассировки лучей, проходящих через сцену. Эти лучи могут проходить через прозрачные объекты и отражаться от полированных поверхностей. В результате получается довольно реалистичное изображение, однако платой за качество становится увеличение времени, необходимого для визуализации, особенно если в сцене много источников света и материалов Raytrace (Трассируемый).

Трассируемый материал поддерживает такие специальные эффекты, как Fog (Туман), Color Density (Плотность цвета), Translucency (Просвечивание) и Fluorescence (Флуоресценция).

Для создания материала Raytrace (Трассируемый) выполните следующие действия.

1. Щелкните на кнопке Type (Тип) в окне Material Editor (Редактор материалов) для вызова окна диалога Material/Map Browser (Окно выбора материалов и карт).

2. Выберите из списка материал Raytrace (Трассируемый). В результате откроется окно диалога, в котором необходимо указать: Discard old material? (Удалить старый материал?) или Keep old material as sub-material? (Оставить старый материал в качестве компонента?).

3. Щелкните на кнопке OK. В результате в области свитков окна Material Editor (Редактор материалов) появятся свитки с параметрами редактирования трассируемого материала Raytraсe Basic Parameters (Основные параметры трассируемого материала) (рис. 3.18), Extended Parameters (Дополнительные параметры), Raytracer Controls (Управление трассировкой) и SuperSampling (Сверхразрешение).

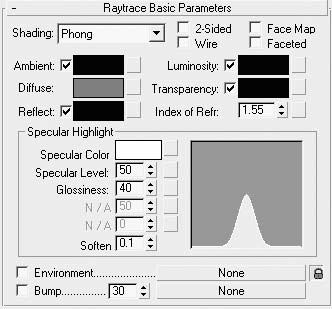

Рис. 3.18. Cвиток Raytraсe Basic Parameters (Основные параметры трассируемого материала)

Свиток Raytraсe Basic Parameters (Основные параметры трассируемого материала) включает часть описанных ранее параметров для стандартного материала, поэтому остановимся только на тех, которые соответствуют материалу Raytraсe (Трассируемый).

В отличие от стандартного материала, поля образца цвета (за исключением цвета Diffuse (Цвет рассеивания)) могут переключаться между образцом цвета и счетчиком значения, варьирующегося в диапазоне от 0 до 100, что соответствует белому и черному цветам. Переключение производится с помощью установки или снятия флажка, находящегося рядом с образцом цвета. Параметр Ambient (Цвет подсветки) отличается от одноименной настройки стандартного материала. Для материала Raytrace (Трассируемый) значение подсветки характеризует степень восприятия подсветки трассируемым материалом. Установка белого цвета аналогична блокировке цветов Diffuse (Цвет рассеивания) и Ambient (Цвет подсветки) в стандартном материале.

Цвет Reflect (Отражение) управляет отражательной способностью материала. Белый материал будет соответствовать 100 % величины отражения, в то время как черный материал совсем не будет генерировать отражения. При использовании цвета, отличного от черно-белого, последний будет добавляться к отражениям, изменяя их цветовой тон.

Образец цвета Luminosity (Светимость), подобно параметру Self-Illumination (Собственное свечение) стандартного материала, вызывает эффект свечения материала цветом образца. Снятие флажка вызывает смену названия на Self-Illum (Собственное свечение) и появление счетчика для настройки собственного свечения в диапазоне от 0 до 100.

Параметр Transparency (Прозрачность) устанавливает фильтрацию цвета, проходящего через прозрачный материал (аналогичен комбинации Filter (Фильтрующий) и Opacity (Непрозрачность) стандартного материала). При использовании белого цвета материал полностью прозрачный и, наоборот, при черном – полностью непрозрачный.

В нижней части свитка Raytraсe Basic Parameters (Основные параметры трассируемого материала) располагаются параметры двух карт – Environment (Окружающая среда) и Bump (Рельефность). Они также представлены в свитке Maps (Карты текстур):

• Environment (Окружающая среда) – предназначена для замены карты текстуры окружающей среды, назначенной в окне диалога Environment and Effects (Окружающая среда и эффекты); используется для формирования зеркального отражения и цвета прозрачности (карта окружающей среды видна только тогда, когда ее значение не равно 0);

• Bump (Рельефность) – применяется в качестве карты выдавливания.

Свиток Extended Parameters (Дополнительные параметры) (рис. 3.19) содержит настройки специальных эффектов материала Raytrace (Трассируемый).

Рис. 3.19. Свиток Extended Parameters (Дополнительные параметры)

Параметр Extra Lighting (Дополнительное освещение) усиливает эффект подсветки за счет рассеянного света другими объектами сцены. Используется для усиления влияния цвета соседних объектов, имитируя Radiosity (Диффузное отражение) (например, белая тарелка на синей скатерти приобретет голубоватый оттенок).

Настройка параметра Translucency (Просвечивание) позволяет свету проходить сквозь объект, представляя собой результат ненаправленного диффузного рассеивания. Этот эффект можно использовать, например, для имитации воска горящей свечи.

При помощи настройки параметра Fluorescence (Флуоресценция) можно задать эффект флуоресцентного свечения материала. Значение параметра Fluor. Bias (Флуоресцентное смещение) контролирует силу эффекта в диапазоне от 0 до 1.

Область Advanced Transparency (Улучшенная прозрачность) позволяет настроить эффекты прозрачности материала.

• Transp. (Окружающая среда для прозрачности) – устанавливает карту окружающей среды применительно к эффекту преломления фона в прозрачном материале.

• Density Color (Плотность цвета) и Density Fog (Плотность тумана) – однотипные параметры, позволяющие настроить свойства цвета в среде прозрачного объекта или тумана. Параметры Start (Начало) и End (Конец) задают ближнюю и дальнюю границы внутри объекта, а Amount (Величина) – величину силы эффекта. Данные настройки можно применять для создания эффекта дымчатого стекла.

В области Reflections (Отражения) можно настроить параметры отражений, указав тип эффекта отражения: Default (Исходный) или Additive (Суммарный). Значение параметра Gain (Поглощение) задает яркость зеркальных отражений в диапазоне от 0 до 1.

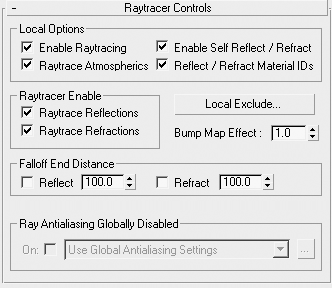

Свиток Raytracer Controls (Управление трассировкой) (рис. 3.20) позволяет оптимизировать алгоритм трассировки с целью уменьшения времени визуализации конечного изображения.

Рис. 3.20. Свиток Raytracer Controls (Управление трассировкой)

Область Local Options (Локальные параметры) содержит настройки, позволяющие управлять включением/выключением трассировки – Enable Raytracing (Включить трассировку), атмосферных эффектов – Raytrace Atmospherics (Атмосферные эффекты трассировки), самоотражения и самопреломления материала – Enable Self Reflect/Refract (Включить самоотражением и самопреломление материала), а также отражением и преломлением применительно к каналам G-буфера (Reflect/Refract Material IDs (Отражение/преломление идентификатора материала)).

При помощи настроек области Raytracer Enable (Разрешить трассировку) можно разрешить или запретить преломления или отражения применительно к данному материалу.

Кнопка Local Exclude (Локальное исключение) служит для вызова окна, позволяющего указать объекты, которые не будут участвовать в обработке трассировщиком применительно к данному материалу.

Параметр Bump Map Effect (Действие карты рельефа) определяет степень влияния карты рельефа на трассируемые эффекты отражения и преломления.

Область Ray Antialiasing Globally (Сглаживание отражений и преломлений при трассировке) служит для включения сглаживания, а из раскрывающегося списка можно выбрать один из алгоритмов сглаживания.

Использование текстурных карт – еще один способ улучшения визуализации объектов. В 3ds Max текстурные карты представляют собой растровые изображения, назначаемые поверхностям объектов. Одни карты накладываются на объект как рисунок, другие (например, Bump (Рельефность) или Raytrace (Трассируемый)) – служат для изменения отображения поверхности, учитывая только интенсивность, считая конечные цвета оттенками серого.

Двенадцать каналов проецирования, расположенных в свитке Maps (Карты текстур) окна стандартного материала, являются отправными точками для совершенствования его вида. Можно манипулировать, комбинировать, ответвлять текстурные карты множеством способов, заставляя даже простые поверхности выглядеть сложными и насыщенными. Умелое применение текстурных карт может сделать модель предельно реалистичной.

Поскольку канал проецирования может ветвиться достаточно глубоко, способ интерпретации результатов ветвления изменяется в зависимости от различных каналов. Результат канала оценивается в цвете RGB и интенсивности оттенков серого.

Помните, что растровые карты, применяемые в каналах проецирования, оказывают значительную нагрузку на оперативную память. На один пиксел 24-разрядная карта цвета требует 3 байта памяти, то есть при разрешении 3072 ? 2048 формата Kodak CD-ROM изображение будет использовать 25 Мбайт оперативной памяти. Если при этом растровая карта использует фильтрацию (а этот параметр применяется практически всегда), появляются дополнительные затраты по 1 байту на пиксел при Pyramidal (Пирамидальная фильтрация) и 12 байт на пиксел при Summed Area (Площадное усреднение) фильтрации.

Совет

Для каналов, основанных на использовании интенсивности растровых изображений, таких как Self-Illumination (Собственное свечение), Opacity (Непрозрачность), Bump (Рельефность) и др., необходимо использовать карты в оттенках серого. Это позволит не только более правильно использовать канал проецирования, но и сократить на треть загрузку оперативной памяти.

Проекционные координаты применяются для указания того, как будет отображаться на поверхности объекта карта текстуры. Они используют пространство координат UVW, где U – горизонтальное направление, V – вертикальное, а W – глубина. Координаты проецирования растровых карт UVW представляют пропорции соответствующих карт. В координатах UVW подсчитывается приращение растровой карты без ссылки на ее явные размеры.

Оси U и V пересекаются в центре растровой карты и определяют центр UV-координат. Центр координат является точкой, вокруг которой вращается карта при настройке значения параметра Angle (Угол) для типа карты Bitmap (Растровое изображение).

При моделировании почти все примитивы в свитке настроек Parameters (Параметры) содержат параметр Generate Mapping Coords. (Генерировать координаты проецирования), который присваивает объектам проекционные координаты. Например, для примитива Box (Параллелепипед) проекционные координаты присваиваются каждой грани.

Когда проецирование генерируется параметрически, мозаичность и ориентация настраиваются только при помощи параметров материала, назначенного поверхности. В качестве альтернативы может применяться модификатор UVW Map (UVW-проекция), использование которого предоставляет возможность независимого управления проекцией отображения, расположением, ориентацией и мозаичностью текстуры.

Присваивание и контроль над проекционными координатами осуществляется различными способами: от присваивания модификаторов, таких как UVW Map (UVW-проекция) или Unwrap UVW (Расправить UVW-проекцию), до использования подключаемых модулей и самостоятельных программ.

Как и большинство модификаторов 3ds Max, модификаторы проецирования оказывают влияние на все, что им передается в стеке модификаторов. Если активная выборка содержит грани, то проецирование присваивается только выборке подобъектов граней. Такая возможность позволяет смешивать типы проекций отображения и помещать отображение в нескольких местах одного и того же объекта.

Модификатор UVW Map (UVW-проекция) позволяет назначить объекту проекционные координаты для последующего наложения текстурных карт и управления их положением в пространстве.

Для присвоения объекту модификатора UVW Map (UVW-проекция) в любом окне проекции выделите объект, которому будет назначен модификатор. Выполните команду Modifiers > UV Coordinates > UVW Map (Модификаторы > UV-координаты > UVW-проекция). В результате в стек модификаторов добавится модификатор UVW Map (UVW-проекция), а в поле свитков появятся его настройки (рис. 3.21). В окнах проекции вокруг выделенного объекта отобразится оранжевый габаритный контейнер Гизмо, отображающий тип проецирования и его размеры.

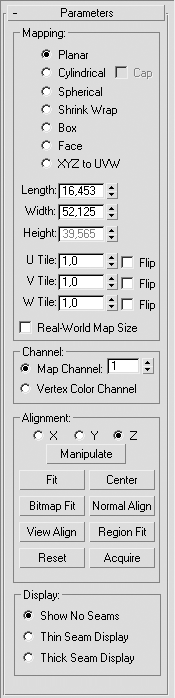

Рис. 3.21. Свиток Parameters (Параметры) настроек модификатора UVW Map (UVW-проекция)

Рассмотрим основные настройки модификатора UVW Map (UVW-проекция).

• В области Mapping (Проекция) представлены семь типов проецирования:

· Planar (Плоская) – применяется для проецирования растровых карт на плоские поверхности объектов;

· Cylindrical (Цилиндрическая) – используется для объектов, форма которых вписывается в цилиндр; текстурные координаты охватывают объект по форме цилиндра, замыкаясь в месте шва габаритного контейнера;

· Spherical (Сферическая) – габаритный контейнер охватывает объект в виде сферы; применяется для объектов круглой формы (мяч, шар, глобус);

· Shrink Wrap (Облегающая) – подобно сферическому проецированию имеет габаритный контейнер в виде сферы, но при этом только одну точку соединения текстуры;

· Box (Прямоугольные трехмерные) – задает прямоугольное проецирование текстуры габаритным контейнером в форме параллелепипеда; лучше всего подходит для текстурирования объектов, имеющих форму коробки;

· Face (Грань) – проецирование происходит отдельно по каждой грани и может служить для создания повторяющегося узора на поверхности объекта;

· XYZ to UVW (XYZ в UVW) – применяется, когда необходимо одновременно изменять размеры процедурной карты и поверхности объекта.

• С помощью параметров Length (Длина), Width (Ширина) и Height (Высота) можно установить необходимые размеры габаритного контейнера.

• Параметры U Tile (Кратность по U), V Tile (Кратность по V) и W Tile (Кратность по W) задают количество повторений текстуры в пределах модели.

• Область Channel (Канал) указывает канал проецирования для карты или цвета вершин (к одному объекту может быть применено до 99 типов проекционных координат).

• Настройки области Alignment (Выравнивание) задают способ выравнивания для габаритного контейнера: Fit (Подогнать), Center (Центрировать), Bitmap Fit (Подогнать по текстуре), Normal Align (Выровнять нормаль), View Align (Выровнять по окну), Region Fit (Подогнать по области), Reset (Сбросить) и Acquire (Получить).

• При помощи переключателя Display (Отображение) можно выбрать способ показа швов граней, отображаемых на уровне подобъектов Gizmo (Габаритный контейнер).

Двумерные карты названы так из-за того, что они не имеют глубины (только координаты UV). Такие карты применяются для наложения на поверхность объектов или в качестве карт окружающей среды. Наиболее распространенными являются карты Bitmap (Растровое изображение), Checker (Шахматная текстура), Gradient Ramp (Усовершенствованный градиент) и Gradient Type (Тип градиента).

Текстурная карта Bitmap (Растровое изображение) – наиболее применяемый тип текстуры. Растровая (или битовая) карта представляет собой файлы изображения, сохраненные в одном из форматов растровой графики. Программа 3ds Max поддерживает практически все популярные форматы. Чаще всего текстурная карта Bitmap (Растровое изображение) применяется для замещения цвета рассеивания или в качестве карты выдавливания.

Настройка параметров карты Bitmap (Растровое изображение) производится в следующих свитках окна Material Editor (Редактор материалов): Coordinates (Координаты), Noise (Шум), Bitmap Parameters (Параметры растрового изображения), Time (Время) и Output (Результат).

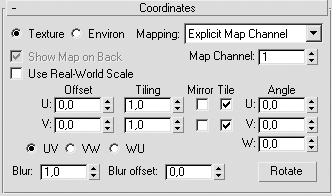

Свиток Coordinates (Координаты) (рис. 3.22), аналогично области Mapping (Проекция) модификатора UVW Map (UVW-проекция), применяется для задания способа отображения карты текстуры на поверхности объекта.

Рис. 3.22. Свиток Coordinates (Координаты) настроек карты Bitmap (Растровое изображение)

В нем вы можете настроить следующие параметры отображения.

• В верхней части свитка установить переключатель в одно из двух положений: Texture (Текстура) или Environ (Фон) в зависимости от варианта проецирования. В первом случае текстура применяется для отображения на поверхности объекта, во втором – для имитации эффектов окружающей среды (отражения и преломления).

• В зависимости от того, какой выбран вариант проецирования (Texture (Текстура) или Environ (Фон)), в раскрывающемся списке можно выбрать один из вариантов проекционных координат:

· при Texture (Текстура) – Explicit Map Channel (Явный канал карты), Vertex Color Channel (Канал цвета вершин), Planar from Object XYZ (Плоская локального объекта), Planar from World XYZ (Плоская глобального пространства);

· Environ (Фон) – Spherical Environment (Сферическая фоновая), Cylindrical Environment (Цилиндрическая фоновая), Shrink-wrap Environment (Обтягивающая фоновая) и Screen (Экранная).

• Параметры Offset (Смещение) и Tiling (Кратность) задают величину смещения и количество повторений текстурной карты по осям U и V. При этом единицей смещения служит размер карты.

• Установить или снять флажки Mirror (Зеркальное отображение) и Tile (Повторить) для зеркального отражения карты и изменения режима повторяемости.

• При помощи параметра Angle (Угол) указать в градусах угол поворота карты по осям U, V и W. Щелкнув на кнопке Rotate (Вращение), повернуть карту интерактивно в появившемся окне Rotate Mapping Coordinates (Вращение проекционных координат).

• При необходимости установить значение размытия карты, используя параметры Blur (Размытие) и Blur offset (Сдвиг размытия).

• Установить переключатель в положение, соответствующее плоскости проецирования координат – UV, VW или WU.

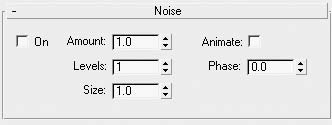

Свиток Noise (Шум) настроек карты Bitmap (Растровое изображение) позволяет вносить в текстурную карту некоторые элементы неоднородности для придания ей большей реалистичности (рис. 3.23).

Рис. 3.23. Свиток Noise (Шум) настроек карты Bitmap (Растровое изображение)

В свитке Noise (Шум) можно настроить следующие параметры:

• установить флажок On (Включить) для включения режима искажения текстуры;

• используя параметр Amount (Величина), задать величину воздействия шума на текстурную карту;

• при помощи параметра Levels (Уровни) установить количество циклов алгоритма случайных искажений;

• используя параметр Size (Размер), задать размер искажений;

• установив флажок Animate (Анимация), включить режим анимации искажений;

• задать при помощи параметра Phase (Фаза) скорость изменения фаз шума при анимации.

Свиток Bitmap Parameters (Параметры растрового изображения) настроек карты Bitmap (Растровое изображение) позволяет загрузить карту текстуры в состав материала и управлять параметрами ее отображения (рис. 3.24).

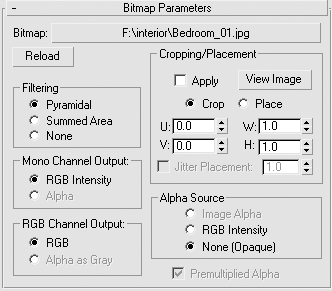

Рис. 3.24. Свиток Bitmap Parameters (Параметры растрового изображения) настроек карты Bitmap (Растровое изображение)

При помощи свитка Bitmap Parameters (Параметры растрового изображения) можно настроить следующие параметры.

• При щелчке на кнопке рядом с Bitmap (Растровое изображение) в верхней части свитка откроется окно, с помощью которого можно выбрать файл растрового изображения с жесткого диска или другого носителя.

• Переключатель Filtering (Фильтрация) имеет три положения:

· Pyramidal (Пирамидальная фильтрация) – такая фильтрация применяется для текстурных карт по умолчанию; при такой фильтрации на каждый пиксел текстурной карты требуется дополнительно 1 байт оперативной памяти;

· Summed Area (Площадное усреднение) – более качественный алгоритм сглаживания и требующий значительных затрат памяти – 12 байт на пиксел;

· None (Отсутствует) – без фильтрации.

• Область Cropping/Placement (Обрезка/размещение) позволяет вырезать из растрового изображения часть, которая будет применяться для текстурирования. Для этого вызывается окно интерактивного редактора или значения задаются в соответствующих полях.

• В области Mono Channel Output (Результат в моноканал) при необходимости можно указать, какие значения цветовых каналов будут использоваться: RGB Intensity (Интенсивность RGB) или Alpha (Альфа-канал).

• Переключатель Alpha Source (Альфа-канал) содержит три положения: Image Alpha (Альфа-канал изображения), RGB Intensity (Интенсивность RGB) или None (Opaque) (Отсутствует (прозрачный)).

• Переключатель RGB Channel Output (Выход в цвет) используется для указания формирования цвета растровой карты. Он может быть установлен в одно из двух положений:

· RGB – цвет будет воспроизводиться полностью;

· Alpha as Gray (Градации серого из альфа-канала) – альфа-канал будет отображаться градациями серого тона.

Свиток Time (Время) настроек карты Bitmap (Растровое изображение) позволяет задавать временные рамки и способ анимации текстурной карты (рис. 3.25).

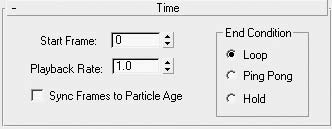

Рис. 3.25. Свиток Time (Время) настроек карты Bitmap (Растровое изображение)

Свиток Time (Время) содержит следующие настройки:

• Start Frame (Начальный кадр) – задает кадр, с которого начнется анимация текстуры;

• Playback Rate (Темп воспроизведения) – устанавливает скорость воспроизведения анимации;

• переключатель End Condition (Условие завершения) имеет три положения: Loop (Петля), Ping Pong (Вперед-назад) и Hold (Зафиксировать).

Свиток Output (Результат) настроек карты Bitmap (Растровое изображение) управляет выходным изображением текстурной карты (рис. 3.26).

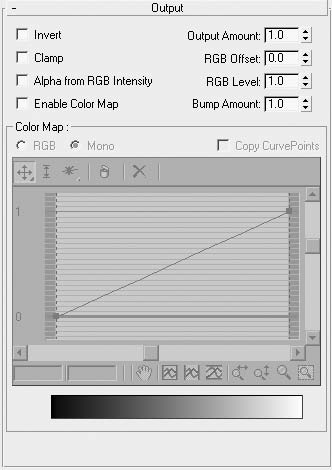

Рис. 3.26. Свиток Output (Результат) настроек карты Bitmap (Растровое изображение)

Свиток Output (Результат) содержит следующие параметры:

• Invert (Инвертировать) – изменяет цвета на противоположные, то есть получается негативное изображение;

• Clamp (Ограничить яркость) – ограничивает яркость цветовых отсчетов при настройке параметра RGB Level (Уровень RGB);

• Output Amount (Выходное значение) – задает долю карты в составе материала;

• RGB Level (Уровень RGB) – управляет насыщенностью цвета текстурной карты;

• Bump Amount (Величина рельефа) – позволяет усилить профиль рельефа выдавливания при использовании текстурной карты в канале Bump (Рельефность).

Процедурная карта Checker (Шахматная текстура) представляет собой узор в виде шахматного поля, состоящего из двух настраиваемых цветов.

Кроме рассмотренных ранее свитков Coordinates (Координаты) и Noise (Шум), карта Checker (Шахматная текстура) содержит дополнительный свиток Checker Parameters (Параметры шахматной текстуры) (рис. 3.27).

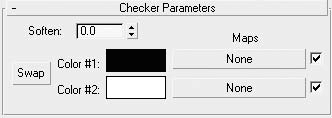

Рис. 3.27. Свиток Checker Parameters (Параметры шахматной текстуры) настроек карты Checker (Шахматная текстура)

Для настройки параметров карты Checker (Шахматная текстура) выполните следующие действия.

1. При помощи параметра Soften (Размытие) укажите значение размытия границы между соседними клетками разных цветов.

2. При необходимости измените цвет клеток, щелкнув на образце цвета и настроив его в окне Color Selector (Выбор цвета).

3. Чтобы вместо цвета использовать карту текстуры, щелкните на одной из кнопок под надписью Maps (Карты текстур) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка необходимую карту.

4. Щелкнув на кнопке Swap (Поменять), поменяйте при необходимости местами цвета или карты текстур шахматного поля.

Процедурная карта Gradient Ramp (Усовершенствованный градиент) позволяет использовать произвольное количество цветов для настройки градиента.

Кроме рассмотренных ранее свитков, общих для многих текстурных карт, Gradient Ramp (Усовершенствованный градиент) содержит свиток Gradient Ramp Parameters (Параметры усовершенствованного градиента) (рис. 3.28).

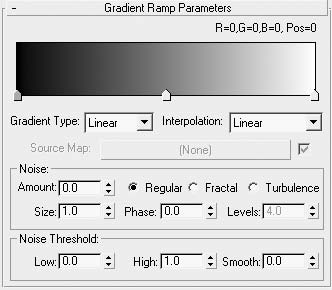

Рис. 3.28. Свиток Gradient Ramp Parameters (Параметры усовершенствованного градиента) настроек карты Gradient Ramp (Усовершенствованный градиент)

Для настройки параметров карты Gradient Ramp (Усовершенствованный градиент) выполните следующие действия.

1. В верхней части свитка настройте отображение цветов градиента на цветовой шкале. Для этого дважды щелкните на требуемом ползунке, чтобы вызвать окно диалога Color Selector (Выбор цвета). Для создания нового ползунка щелкните на поле цвета и переместите ползунок в нужное место. Для удаления – перетащите ползунок в правый угол и, после появления значка корзины, отпустите кнопку мыши.

2. В раскрывающемся списке Gradient Type (Тип градиента) выберите один из типов градиента, а в списке Interpolation (Интерполяция) – один из шести вариантов перетекания цвета между соседними ползунками цветовой шкалы.

3. Область Noise (Шум) позволяет внести искажения в градиентную заливку. Вы можете выбрать один из трех алгоритмов генерации шума: Regular (Повторяющийся), Fractal (Фрактальный) или Turbulence (Турбулентный).

4. Задайте величину и размер шума градиентной текстуры с помощью параметров Amount (Величина) и Size (Размер).

Трехмерные карты текстур – это процедурные карты, которые генерируются программно и используют в просчетах три измерения: U, V и W.

В отличие от растровых изображений процедурные карты требуют значительно меньше оперативной памяти, но увеличивают время расчетов при конечной визуализации сцены.

К данному типу относятся Cellular (Ячейки), Dent (Вмятины), Falloff (Спад), Noise (Шум), Smoke (Дым), Stucco (Штукатурка), Waves (Волны), Wood (Дерево) и др.

Процедурная карта Dent (Вмятины) позволяет создать на поверхности объектов случайные пятна и вмятины. Может применяться для создания шероховатых и помятых поверхностей.

Кроме свитка Coordinates (Координаты), рассмотренного ранее, карта Dent (Вмятины) содержит свиток Dent Parameters (Параметры вмятин) (рис. 3.29).

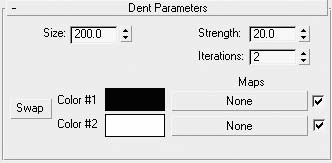

Рис. 3.29. Свиток Dent Parameters (Параметры вмятин) настроек карты Dent (Вмятины)

Для настройки параметров карты Dent (Вмятины) выполните следующие действия.

1. Используя параметр Size (Размер), установите относительный размер пятен.

2. При помощи параметра Strength (Сила воздействия) задайте количество пятен, которое будет отображаться на поверхности материала.

3. Используя параметр Iterations (Количество итераций), укажите количество итераций фрактального алгоритма расчета пятен.

4. При необходимости измените цвет пятен, щелкнув на образце цвета и настроив его в окне Color Selector (Выбор цвета).

5. Чтобы вместо цвета использовать карту текстуры, щелкните на кноп ке в области Maps (Карты текстур) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка необходимую карту.

6. Щелкнув на кнопке Swap (Поменять), при необходимости поменяйте местами цвета или карты текстур.

Процедурная карта Falloff (Спад) чаще всего применяется для материалов, имеющих прозрачность или отражения, для задания неоднородности проявления этих эффектов.

Управление параметрами карты осуществляется с помощью свитков Falloff Parameters (Параметры спада) (рис. 3.30), а также Mix Curve (Кривая смешивания) и Output (Результат), рассмотренного выше.

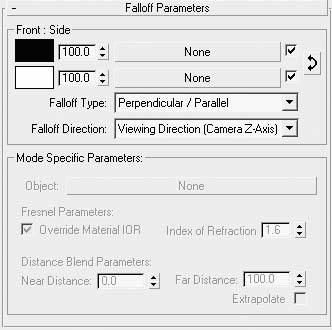

Рис. 3.30. Свиток Falloff Parameters (Параметры спада) настроек карты Falloff (Спад)

Для настройки карты Falloff (Спад) выполните следующие действия.

1. В раскрывающемся списке Falloff Type (Тип спада) выберите один из пяти типов спада: Toward/Away (На наблюдателя/от наблюдателя), Perpendicular/Parallel (Перпендикулярно/параллельно), Fresnel (По Френелю), Shadow/Light (Тень/свет) и Distance Blend (Расстояние смешивания).

2. При необходимости измените цвет составляющих спада, щелкнув на образце цвета и настроив его в окне Color Selector (Выбор цвета).

3. В полях рядом с образцом цвета установите значение величины участия каждой составляющей в конечном расчете.

4. При необходимости замените цвета картами текстур. Для этого щелкните на кнопке с надписью None (Отсутствует) и в появившемся окне диалога Material/Map Browser (Окно выбора материалов и карт) выберите необходимую карту.

5. Настройте дополнительные параметры, вызываемые отдельными типами спада, в нижней части окна.

В свитке Mix Curve (Кривая смешивания) (рис. 3.31) можно вручную настроить кривую, характеризующую параметр смешивания двух составляющих карты Falloff (Спад). Данная кривая часто применяется для управления спадом прозрачности на краях стеклянных объектов.

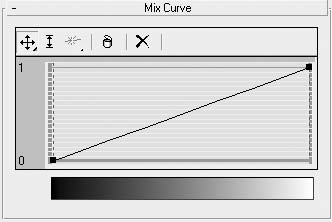

Рис. 3.31. Свиток Mix Curve (Кривая смешивания) настроек карты Falloff (Спад)

Текстурная карта Noise (Шум) позволяет генерировать бесконечно большие случайные переходы (шум) между двумя цветами или материалами. Применение этой карты в каналах Diffuse (Цвет рассеивания), Ambient (Цвет подсветки) и Bump (Рельефность) позволяет повысить реалистичность моделей за счет создания неоднородности материала.

Настройки карты Noise (Шум) находятся на трех свитках: Coordinates (Координаты), Output (Результат) (рассмотрены выше) и Noise Parameters (Параметры шума) (рис. 3.32).

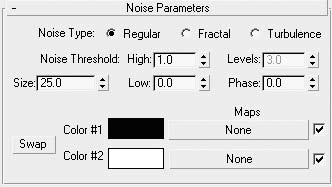

Рис. 3.32. Свиток Noise Parameters (Параметры шума) настроек карты Noise (Шум)

Для настройки параметров карты Noise (Шум) выполните следующие действия.

1. Установите переключатель, задающий тип генерации случайного шума, в одно из положений: Regular (Повторяющийся), Fractal (Фрактальный) или Turbulence (Турбулентный).

2. При помощи параметров High (Верхнее значение) и Low (Нижнее значение) области Noise Threshold (Порог уровня шума) задайте верхнее и нижнее пороговые значения, при которых изменяется уровень краевых сглаживаний цветовых пятен.

3. Используя параметр Levels (Уровени), задайте значение плотности цветовых пятен для фрактального и турбулентного типов генерации шума.

4. В поле Phase (Фаза) установите значение скорости изменения фаз шума во время анимации.

5. С помощью параметра Size (Размер) определите размер цветовых пятен на поверхности материала.

6. При необходимости измените цвет составляющих карты шума, щелкнув на образце цвета и настроив его в появившемся окне Color Selector (Выбор цвета).

7. В области Maps (Карты текстур) при желании можно заменить цвета картами текстур. Для этого щелкните на кнопке с надписью None (Отсутствует) и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите необходимую карту.

Текстурная карта Stucco (Штукатурка), подобно карте Noise (Шум), позволяет создавать на поверхности материала неровности. Однако эти неровности имеют по сравнению с Noise (Шум) другую структуру, напоминающую оштукатуренную поверхность или кожуру цитрусовых.

Параметры текстуры Stucco (Штукатурка) содержатся в двух следующих свитках: Coordinates (Координаты) и Stucco Parameters (Параметры штукатурки) (рис. 3.33).

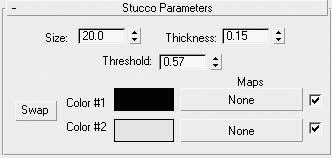

Рис. 3.33. Свиток Stucco Parameters (Параметры штукатурки) настроек карты Stucco (Штукатурка)

Для настройки параметров текстуры Stucco (Штукатурка) выполните следующие действия.

1. При помощи параметра Size (Размер) укажите размер неровностей.

2. Используя параметр Thickness (Толщина), задайте степень размытия границы цветовых составляющих.

3. С помощью параметра Threshold (Порог) настройте долю участия каждого цвета в итоговой составляющей материала.

Параметры и назначение цветов и кнопок области Maps (Карты текстур) аналогичны рассмотренным ранее.

Составные карты текстур предназначены для объединения нескольких текстур в одну новую сложную текстуру. К таким картам относятся Composite (Составная), Mask (Маска), Mix (Смешивание) и RGB Multiply (RGB-умножение).

Рассмотрим некоторые типы составных карт.

Составная текстура Composite (Составная) образуется путем смешивания двух и более текстурных карт при помощи прозрачности с альфа-каналом и без него.

Для настройки карты используются параметры свитка Composite Parameters (Параметры составной) (рис. 3.34).

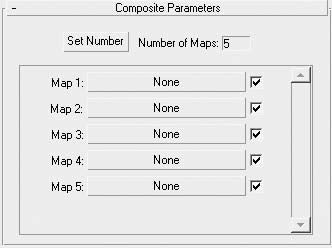

Рис. 3.34. Свиток Composite Parameters (Параметры составной) настроек карты Composite (Составная)

Для задания количества компонентов карты Composite (Составная) щелкните на кнопке Set Number (Установить количество) и в открывшемся окне Set Number of Maps (Установить количество текстурных карт) введите требуемое значение.

Для выбора текстуры щелкните на кнопке с надписью None (Отсутствует) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите необходимую карту. При желании можно выключать карту из просчетов, сняв флажок, установленный напротив ее названия.

Составная текстурная карта Mask (Маска) позволяет перекрывать часть одной текстуры за счет другой. Белые области карты маски позволяют видеть исходный образ, черные области блокируют его, а серые области обеспечивают пропорциональную видимость.

Настройка карты Mask (Маска) осуществляется с помощью единственного свитка Mask Parameters (Параметры маски) (рис. 3.35).

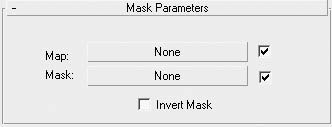

Рис. 3.35. Свиток Mask Parameters (Параметры маски) настроек карты Mask (Маска)

Настройте компонент Map (Карта текстуры). Для этого щелкните на кнопке None (Отсутствует) и выберите его из списка открывшегося окна Material/Map Browser (Окно выбора материалов и карт). Эта карта станет той текстурой, которая будет видна на материале.

Для выбора карты маски, которая скроет все лишнее, щелкните на кнопке рядом с надписью Mask (Маска). Действие маски основано на том, что все черные пикселы изображения считаются прозрачными, а все белые – непрозрачными. Градации серого интерполируются между полной прозрачностью и непрозрачностью.

Флажок Invert Mask (Инвертировать маску) позволяет поменять местами прозрачные и непрозрачные области изображения.

Составная текстурная карта Mix (Смешивание) позволяет смешивать два цвета или две текстуры при помощи третьей текстуры, выступающей в роли маски, или используя процентное соотношение каждого компонента в итоговом материале.

Для настройки карты Mix (Смешивание) используется свиток Mix Parameters (Параметры смешивания) (рис. 3.36).

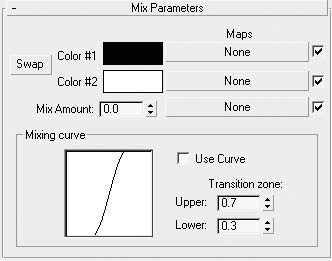

Рис. 3.36. Свиток Mix Parameters (Параметры смешивания) настроек карты Mix (Смешивание)

Параметры Color #1 (Цвет 1) и Color #2 (Цвет 2) задают цвет компонентов карты. При необходимости в области Maps (Карты текстур) можно выбрать две карты текстур для основного цвета и третью карту, которая будет играть роль маски для смешивания двух первых.

Параметр Mix Amount (Доля в смеси) определяет долю каждой карты в итоговом изображении.

Область Mixing curve (Кривая смешивания) позволяет управлять кривой смешивания двух карт.

Можно сделать замечательную модель, потратив много времени на создание деталей. Можно безукоризненно выставить свет и сделать многое другое, чтобы улучшить работу, но без хороших текстур вы не сможет добиться реалистичности.

Создание материала – как правило, долгий и кропотливый процесс со множеством экспериментов. Иногда приходится потратить не один час на то, чтобы сделать приемлемую текстуру. Редактор материалов в 3ds Max настолько хорош, что позволяет получить практически любую текстуру – все зависит только от ваших знаний и воображения.

Работа по созданию материалов не ограничивается возможностями программы 3ds Max, вам не обойтись без приложений растровой графики. Кроме того, существуют программы, позволяющие рисовать непосредственно на трехмерных объектах.

В этой главе вы познакомитесь с тем, как создавать реалистичные материалы и текстуры средствами программы 3ds Max.

В этом разделе рассмотрим, как при помощи небольшого трюка можно создать вполне приемлемый материал хрома. Хромированные детали очень эффектно смотрятся, поэтому их часто применяют в трехмерной сцене.

Примечание

В видеоуроке «Урок 21. Создание материала, имитирующего хром», который находится на DVD, прилагаемом к книге, показано, как создать материал, имитирующий хром.

Прежде чем говорить о создании материала, необходимо определиться с понятием хрома. Что такое хром? Это материал с высокой отражающей способностью и контрастностью, поэтому первое правило, которое нужно помнить при его использовании: для хромированного объекта важно окружение, то есть те предметы, которые будут отражаться в хроме. В данном случае возможно два варианта: смоделировать окружение (если его нет) или создать иллюзию присутствия рядом других предметов при помощи соответствующих текстурных карт.

Второе правило реалистичного хрома заключается в том, что объект, которому присваивается хромированный материал, должен иметь сглаженные формы. Например, на примитиве Box (Параллелепипед) значительно сложнее создать реалистичный хром, нежели на ChamferBox (Параллелепипед с фаской).

Рассмотрим создание материала хрома при помощи процедурной карты, то есть исключительно средствами программы 3ds Max.

Первое, что для этого понадобится, – объекты, с которыми вы будете работать. Для их создания сделайте следующее.

1. Выполните команду Create > Extended Primitives > Torus Knot (Создание > Сложные примитивы > Тороидальный узел).

2. Щелкните в окне проекции Top (Cверху) и создайте примитив Torus Knot (Тороидальный узел).

3. На небольшом расстоянии от первого постройте еще один примитив Torus Knot (Тороидальный узел). Два объекта нужны, чтобы они отражались друг в друге.

4. Для создания плоскости, на которой будут располагаться эти объекты, выполните команду Create > Standard Primitives > Plane (Создание > Простые примитивы > Плоскость).

5. Щелкните в левом верхнем углу окна проекции Top (Cверху) и переместите указатель мыши в нижний правый угол так, чтобы построенные ранее примитивы оказались на плоскости (рис. 3.37).

Рис. 3.37. Два примитива Torus Knot (Тороидальный узел) и примитив Plane (Плоскость)

Теперь можно переходить к непосредственному созданию материала.

Идея использования карты Gradient Ramp (Усовершенствованный градиент) основывается на простом наблюдении. В хромированном предмете, лежащем на плоскости, отражаются три пространства:

• снизу отражается плоскость, на которой лежит предмет;

• сверху – потолок, небо, то есть что-нибудь светлое;

• стороны отражают окружающие предметы и пространство, уходящее в даль (эти отражения по большей части темные, благодаря «жестким» отражениям).

Для построения материала хрома нужна бело-черно-белая текстура, которую легко создать и контролировать при помощи карты Gradient Ramp (Усовершенствованный градиент). Чтобы ее создать, выполните следующие действия.

1. Откройте Material Editor (Редактор материалов), щелкнув на кнопке

находящейся на панели инструментов, или выполнив команду Rendering > Material Editor (Визуализация > Редактор материалов).

2. Выберите ячейку со свободным материалом.

3. Разверните свиток Maps (Карты текстуры), щелкните на кнопке None (Отсутствует) рядом с картой Reflection (Отражение).

4. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка Gradient Ramp (Усовершенствованный градиент).

5. Настройте параметры материала, как показано на рис. 3.38.

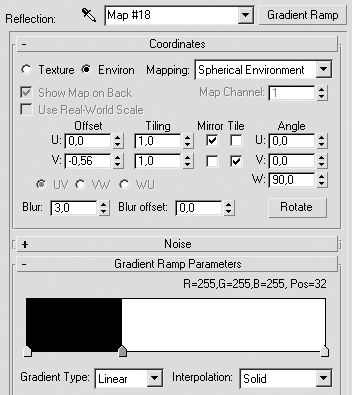

Рис. 3.38. Настройки карты Gradient Ramp (Усовершенствованный градиент)

Разберем подробнее настройки этой карты. Прежде всего, нужно в раскрывающемся списке Gradient Type (Тип градиента) выбрать значение Linear (Прямой), а в Interpolation (Интерполяция) – строку Solid (Постоянная). После этого назначьте два цвета: белый и черный (или близкий к черному). Для этого дважды щелкните на ползунке под шкалой градиентного перехода и в открывшемся окне Color Selector (Выбор цвета) выберите нужный цвет. Соотношение цветов должно быть близким 1:2, то есть белый цвет должен занимать в два раза больше места, чем черный. Затем нужно повернуть карту на 90°, задав значение W для Angle (Угол) равным 90, и установить флажок Mirror (Зеркальное отображение) для координаты U. Чтобы избежать резкого перехода на стыке цветов, можно увеличить значение параметра Blur (Размытие). Можно также использовать карту Noise (Шум), чтобы еще больше сгладить резкий переход. В свитке Coordinates (Координаты) необходимо задать способ использования карты, установив переключатель в положение Environment (Окружающая среда), а из списка Mapping (Проекция), который определяет способ наложения координат, выбрать Spherical Environment (Сферическая фоновая), так как вы создаете карту для окружения. На этом с основными настройками можно закончить. В результате вышеописанных операций у вас должна получиться процедурная карта, подобная показанной на рис. 3.39.

Рис. 3.39. Процедурная карта Gradient Ramp (Усовершенствованный градиент) после выполнения всех настроек

Следующим шагом разработки материала хрома является создание материала Raytrace (Трассировка), который в качестве карты окружения будет использовать созданную вами градиентную карту. Для этого выполните следующие действия.

1. Щелкните на кнопке выбора материала – Gradient Ramp (Усовершенствованный градиент).

2. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт текстур) выберите из списка карту Raytrace (Трассировка).

3. Ответьте утвердительно на предложение оставить созданную карту Gradient Ramp (Усовершенствованный градиент) в качестве подматериала.

В результате в свитке Maps (Карты текстур) стандартного материала в качестве карты Reflection (Отражение) будет загружена карта Raytrace (Трассировка).

Можно ограничиться этим, но мы создадим еще материал Raytrace (Трассировка). Отличие карты Raytrace (Трассировка) от материала Raytrace (Трассировка) заключается в том, что материал имеет больше параметров и позволяет получить лучшее качество при визуализации. Для создания материала Raytrace (Трассировка) выполните следующие действия.

1. Выберите в окне Material Editor (Редактор материалов) ячейку со свободным материалом.

2. Щелкните на кнопке Standard (Стандартный) для выбора материала.

3. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт текстур) выберите из списка матриал Raytrace (Трассировка).

4. Скопируйте карту Gradient Ramp (Улучшенный градиент), щелкнув правой кнопкой мыши на кнопке Gradient Ramp (Улучшенный градиент), созданной ранее, и из появившегося списка выберите способ копирования Copy (Независимая копия объекта).

5. В свитке Raytraсe Basic Parameters (Базовые параметры трассируемого материала) материала Raytraсe (Трассируемый) щелкните правой кнопкой мыши на кнопке Environment (Окружающая среда) и из появившегося списка выберите Paste (Copy) (Вставить (копию)).

6. Измените параметры материала Raytrace (Трассировка) так, как показано на рис. 3.40.

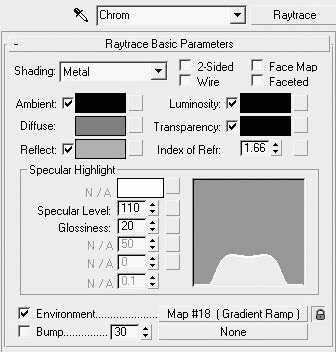

Рис. 3.40. Настройки параметров материала Raytrace (Трассировка) для хрома

При желании можно увеличить значение параметра Index Of Refr (Коэффициент преломления). В качестве типа затенения из списка Shading (Затенение) выбран Metal (Металл) – это также необязательно, но создает более жесткие цветовые переходы, характерные для хрома.

Более важным в настройках является параметр Reflect (Отражение), который управляет отражательной способностью материала. В данном случае нужно выбрать светло-серый или серо-голубой цвет (для придания этого оттенка хрому). Назначьте материал объектам (рис. 3.41).

Рис. 3.41. Объекты сцены после применения материала хрома

Немного усложним объекты и добавим надпись, сделанную при помощи карты Bump (Рельефность) и объекта Text (Текст). Результат показан на рис. 3.42.

Рис. 3.42. Результат просчета при помощи стандартного визуализатора с применением параметра Area Shadow (Область тени)

Добавлю, что визуализация проводилась стандартным визуализатором программы 3ds Max 2008 без применения глобального освещения, каустики и других специальных эффектов, придающих изображению более реалистичный вид. В данной сцене использовалось только трехточечное освещение с применением Area Shadow (Область тени).

Еще один способ создания материала хрома – с помощью специальных растровых карт, имитирующих хромированный материал. Как правило, материал на основе таких карт имеет не очень реалистичный вид. Однако у этого способа есть и свои плюсы – минимальное время на настройку и визуализацию. Его использование оправданно для объектов на заднем плане.

Неплохого качества визуализации можно достичь, используя HDRI (High Dynamic Range Images – изображение с большим динамическим диапазоном) в качестве карты для материала хрома.

Улучшить конечное изображение можно также, применив подключаемый модуль визуализации – V-Ray. На рис. 3.43 показана та же сцена, визуализированная при помощи V-Ray без источников света, но с использованием глобального освещения.

Рис. 3.43. Сцена, визуализированная при помощи подключаемого модуля VRay

Разница заметна, но если для вас имеет значение время визуализации, вы работаете на компьютере со слабым процессором или в сцене большое количество полигонов, то применение стандартного визуализатора вполне приемлемо. При использовании стандартного визуализатора сцена просчитывается быстрее примерно в полтора раза.

На рис. 3.44 представлен фрагмент примитива Torus Knot (Тороидальный узел) с надписью.

Рис. 3.44. Фрагмент примитива Torus Knot (Тороидальный узел) с надписью

Вы можете также попробовать сделать хром на основе карты Swirl (Завихрение) или Noise (Шум). Более сложных эффектов можно достичь, используя различные комбинации процедурных карт.

В папке Examples\Глава 03\Chrom прилагаемого к книге DVD находится файл сцены chrom.max.

Примечание

На DVD, который прилагается к книге, находятся еще три видеоурока, посвященных текстурированию: «Урок 22. Текстурирование натюрморта», «Урок 23. Текстурирование микроволновой печи» и «Урок 24. Сложное текстурирование». В папках Fruits, Microwave_texturing и Donkey, которые находятся в папке Examples\Глава 03 прилагаемого DVD, расположены сцены примеров, показанных в этих видеоуроках.
