Вопросы проектирования, изготовления и использования антенн для диапазонов длинных (ДВ), средних (СВ), и коротких (KB) волн содержат значительно меньше проблем, чем антенн для диапазона УКВ, особенно телевизионных. Дело в том, что в диапазонах ДВ, СВ, KB передатчики, как правило, обладают большой мощностью, распространение радиоволн этих диапазонов связано с большими значениями дифракции и рефракции в атмосфере, и приемные устройства обладают высокой чувствительностью.

При передаче и приеме сигнала в диапазоне УКВ и в частности телевизионного сигнала обеспечение необходимых значений этих параметров вызывает ряд трудностей, а именно: достижение мощностей телевизионных передатчиков, таких как радиовещательных, оказалось пока невозможным; явления дифракции и рефракции в диапазоне УКВ незначительны; чувствительность телевизионного приемника ограничена уровнем его собственных шумов и составляет из-за необходимости приема широкополосного сигнале примерно 5 мкВ. Поэтому для получения на экране телевизора высокого уровня изображения уровень входного сигнала должен быть не менее 100 мкВ. Однако из-за небольшой мощности передатчика и худших условий распространения радиоволн напряженность электромагнитного поля в точке приема оказывается невысокой. Отсюда возникает одно из главных требований, предъявляемых к телевизионной антенне: при данной напряженности поля в точке приема антенна должна обеспечить необходимое напряжение сигнала для нормальной работы телевизионного приемника.

Приемная антенна представляет собой одиночный провод или систему проводов, предназначенных для преобразования энергии электромагнитных волн в энергию токов высокой частоты. Параметры антенн при работе на прием и на передачу идентичны, поэтому можно применять принцип взаимности антенных устройств, дающих возможность некоторые характеристики и параметры антенн определять в режиме передачи, а другие в режиме приема.

Радиоволны, попадая на окружающие предметы, наводят в них электрические токи высокой частоты. Последние создают электромагнитное поле, и происходит отражение электромагнитной волны. Антенна принимает как прямые, так и отраженные радиоволны, которые приводят к искажению изображения на экране телевизора.

Экспериментальные исследования показали, что при использовании вертикальной поляризации к месту приема приходит значительно больше отраженных волн, чем при использовании горизонтальной поляризации. Это объясняется тем, что в окружающем пространстве, особенно в городах, имеется множество вертикальных, хорошо отражающих препятствий (здания, столбы, трубы, магниты). При выборе вида поляризации учитываются и свойства антенн. Конструктивно горизонтальные антенны проще вертикальных. Почти все они обладают направленностью в горизонтальной плоскости, что ослабевает прием помех и отраженных волн за счет пространственной избирательности.

Приемные телевизионные антенны должны удовлетворять следующим основным требованиям:

— иметь простую и удобную в эксплуатации конструкцию;

— высокую пространственную избирательность;

— пропускать широкую полосу частот;

— обеспечивать высокое отношение уровня сигнала к уровню помех при приеме;

— обладать слабой зависимостью входного сопротивления и коэффициента усиления от частоты.

Антенна является источником сигнала, который характеризуется электродвижущей силой (ЭДС) и внутренним сопротивлением, которое называется входным сопротивлением антенны. Входное сопротивление определяется отношением направления на зажимах антенны к току на входе фидера. Величину входного сопротивления антенны необходимо знать для того, чтобы правильно согласовать антенну с кабелем и телевизором: только при этом условии на вход телевизора поступает наибольшая мощность. При правильном согласовании входное сопротивление антенны должно равняться входному сопротивлению кабеля, которое, в свою очередь, должно быть равно входному сопротивлению телевизора.

Входное сопротивление антенны имеет активную и реактивную составляющие. Входное сопротивление настроенной в резонанс антенны чисто активно. Оно зависит от типа антенны и ее конструктивных особенностей. Например, входное сопротивление линейного полуволнового вибратора составляет 75 Ом, а петлевого вибратора — около 300 Ом.

Согласование антенны с кабелем характеризуется коэффициентом бегущей волны (КБВ). При отсутствии идеального согласования антенны и кабеля имеет место отражение падающей волны (входного напряжения), например, от конца кабеля или другой точки, где его свойство резко меняется. В этом случае вдоль кабеля распространяются в противоположных направлениях падающая и отраженная волны. В тех точках, где фазы обеих волн совпадают, суммарное напряжение максимально (пучность), а в точках, где фазы противоположны, оно минимально (узел).

Коэффициент бегущей волны определяется соотношением:

В идеальном случае КБВ= 1 (когда имеет место режим бегущей волны, т. е. ко входу телевизора передается сигнал максимально возможной мощности, т. к. в кабеле нет отраженных волн). Это возможно при согласовании входных сопротивлений антенны, кабеля и телевизора. В худшем случае (когда U_min=0) КБВ=0 (имеет место режим стоячей волны, то есть амплитуды падающей и отраженной волн равны, и энергия вдоль кабеля не передается).

Коэффициент стоячей волны определяется соотношением:

Приемная ненаправленная антенна принимает сигналы со всех направлений. Направленная приемная антенна обладает пространственной избирательностью. Это имеет важное значение, т. к. при малом уровне направленности поля в месте приема такая антенна увеличивает уровень принимаемого сигнала и ослабляет внешние помехи, приходящие с других направлений.

Коэффициент направленного действия приемной антенны представляет собой число, показывающее, во сколько раз мощность, поступающая на вход телевизора при приеме на направленную антенну, больше мощности, которую можно получить при приеме на ненаправленную антенну (при той же напряженности поля).

Свойства направленности антенны характеризуются диаграммой направленности. Диаграмма направленности приемной антенны представляет собой графическое изображение зависимости напряжения сигнала на входе телевизора от угла поворота антенны в соответствующей плоскости. Эта диаграмма характеризует зависимость ЭДС, наведенной в антенне электромагнитным полем, от направления прихода сигнала. Строится она в полярной или прямоугольной системе координат. На рис. 1, 2 представлены диаграммы направленности антенны типа «волновой канал».

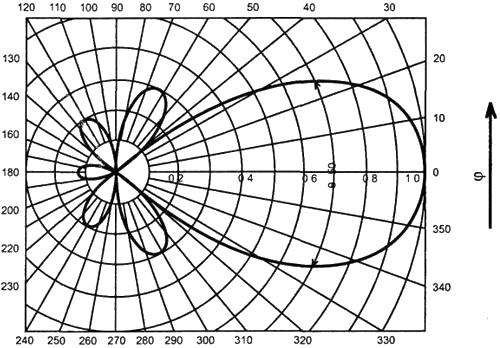

Рис. 1. Диаграмма направленности антенны в полярной системе координат

Диаграммы направленности антенн чаще всего являются многолепестковыми. Лепесток, соответствующий направлению прихода волны при котором в антенне наводится максимальная ЭДС, называется главным. В большинстве случаев диаграмма направленности имеет еще обратный (задний) и боковые лепестки. Для удобства сравнения между собой различных антенн их диаграммы направленности нормируют, т. е. строят в относительных величинах, принимая наибольшую ЭДС за единицу (или за сто процентов).

Основными параметрами диаграммы направленности являются ширина (угол раствора) главного лепестка в горизонтальной и вертикальной плоскостях. По ширине главного лепестка судят о направленных свойствах антенны. Чем эта ширина меньше, тем больше направленность.

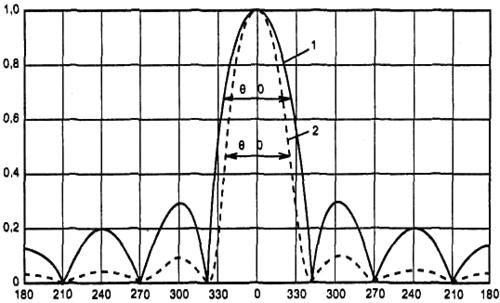

Рис. 2. Диаграмма направленности антенны в прямоугольной системе координат

Уровень боковых и задних лепестков характеризует помехозащищенность антенны. Она определяется с помощью коэффициента защитного действия (КЗД) антенны, под которым понимают отношение мощности, выделяемой антенной на согласованной нагрузке при приеме с заднего или бокового направления, к мощности на той же нагрузке при приеме с главного направления.

Часто коэффициент защитного действия выражают в логарифмических единицах — децибелах:

Направленные свойства антенны характеризуются также коэффициентом направленного действия (КНД) — числом, показывающим, во сколько раз мощность сигнала, поступающего на вход телевизора при приеме на данную направленную антенну, больше мощности, которую можно было бы получить при приеме на ненаправленную или направленную эталонную антенну. В качестве эталонной антенны чаще всего используют полуволновый вибратор (диполь), коэффициент направленного действия которого по отношению к гипотетической ненаправленной антенне равен 1,64 (или 2,15 дБ). КНД характеризует предельно возможный выигрыш по мощности, который может дать антенна благодаря своим направленным свойствам в предположении, что в ней полностью отсутствуют потери. В действительности любая антенна обладает потерями и даваемый ею выигрыш по мощности всегда меньше предельно возможного. Реальный выигрыш антенны по мощности относительно гипотетического изотропного излучателя или полуволнового вибратора характеризуется коэффициентом усиления по мощности К_р, который связан с КНД соотношением:

где η — коэффициент полезного действия (КПД) антенн.

КПД антенны характеризует потери мощности в антенне и представляет собой отношение мощности излучения к сумме мощностей излучения и потерь, то есть к полной мощности, которая подводится к антенне от передатчика:

где P_u — мощность излучения, P_n — мощность потерь.

Полоса пропускания приемной телевизионной антенны представляет собой спектр частот, в пределах которого выдержаны все основные значения ее электрических характеристик. Частотная характеристика настроенной антенны подобна резонансной кривой колебательного контура. Поэтому по аналогии с полосой пропускания контура может быть определена и полоса пропускания антенны.

На резонансной (фиксированной) частоте антенна имеет определенную величину входного сопротивления, которое согласуется с сопротивлением нагрузки. За такую частоту обычно принимается средняя частота телевизионного канала, на которой реактивное сопротивление антенны равно нулю. На частотах ниже резонансной она носит емкостной характер, а на частотах выше резонансной — индуктивный.

Таким образом, изменение частоты приводит как к изменению активной составляющей, так и к появлению реактивной составляющей входного сопротивления. Вследствие этого мощность, подводимая к нагрузке, уменьшается.

Особенно это заметно на крайних частотах, наиболее удаленных от резонансной частоты. Допустимо уменьшение мощности не более чем в два раза. Исходя из этого шириной полосы пропускания 2Af считается такой спектр частот вблизи резонансной частоты в пределах которого подводимая к нагрузке мощность уменьшится не более чем в два раза.

Для обеспечения хорошего качества приема антенна должна пропускать весь спектр частот телевизионного сигнала, который для одного канала равен 8 МГц. Качество изображения остается еще достаточно хорошим, если антенна пропускает полосу частот не менее 6 МГц. Дальнейшее сужение полосы частот приводит к ухудшению качества изображения и к потере его четкости. Самый эффективный метод расширения полосы пропускания — уменьшение эквивалентного волнового сопротивления вибратора за счет увеличения его поперечных размеров. Таким путем увеличивается погонная емкость и уменьшается погонная индуктивность вибратора. Кроме всего прочего полоса пропускания антенны ограничивается и полосой пропускания фидера снижения.
