Устройство шахтного колодца

В конструкции шахтного колодца (рис. 2) различают следующие элементы: оголовок; ствол — участок от низа оголовка до статического уровня воды (то есть уровня при отсутствии откачки воды); водоприемную часть.

Существуют три вида щахтных колодцев: несовершенный, или неполный; совершенный, или полный; совершенный с подствольииком (зумпфом).

В несовершенном колодце крепление шахты не достигает подстилающего пласта, лежащего ниже водоносного; приток воды здесь возможен через дно и боковые стенки. В совершенном колодце крепление достигает водоупорного пласта и опирается на него; приток воды — только через боковые стенки. Зумпф в совершенном колодце — это дополнительный резервуар, выполняемый в подстилающей водоупорной породе для увеличения запаса воды. Кроме зумпфа, запас воды в колодце может быть увеличен в результате расширения его подводной части в виде шатра (рис. 3). При высоте водоносного пласта до 2–3 м устраивают зумпфы, а при большей высоте — шатры.

Выбирая устройство водоприемной части, необходимо учесть, что запас воды в колодце и суточная потребность в ней должны быть по возможности согласованы, иначе вода будет застаиваться и загнивать. Поэтому для индивидуального водозабора следует рекомендовать несовершенный колодец с притоком воды через донный гравийный фильтр; боковые фильтры не дают значительного увеличения дебита и в то же время сложны в изготовлении.

Безнапорный водоносный пласт шахтой несовершенного колодца не следует проходить более чем на 0,7 его высоты, поскольку доказано, что нижележащая вода, как правило, не питает колодец и не увеличивает дебита. Сообразуясь с суточной потребностью в воде, закладывают колодец и на меньшую глубину.

Поперечные размеры шахты целесообразно принимать минимальными с целью экономии материалов и трудозатрат. Руководствоваться при этом следует только удобством работы в шахте, тем более что увеличение размеров поперечного сечения колодца, как уже было отмечено выше, обычно мало сказывается на повышении дебита. Так, увеличение радиуса колодца в 10 раз дает возрастание дебита лишь в 1,5 раза. Исключение составляет только тот крайне редкий случай, когда колодец питают восходящие ключи, расчистка которых на большей площади дна колодца увеличивает дебит уже значительно.

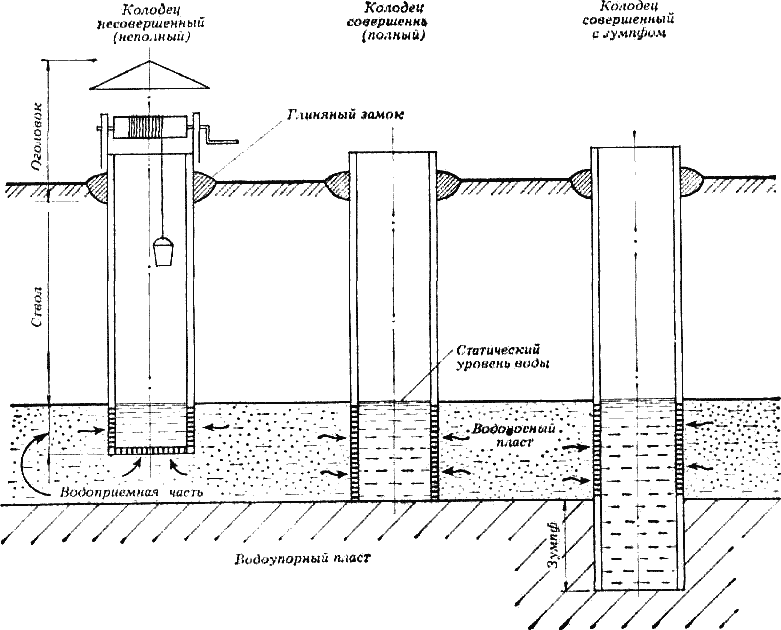

Рис. 2. Устройство шахтных колодцев

Водоприемную часть несовершенного колодца чаще всего делают с донным фильтром из трех слоев щебня или гравия с зернами различной крупности: толщина нижнего слоя, находящегося в контакте с водоносной породой, — 0,1 м, двух остальных — по 0,15 м. Зерна каждого верхнего слоя фильтра должны быть в 6–8 раз крупнее зерен нижнего.

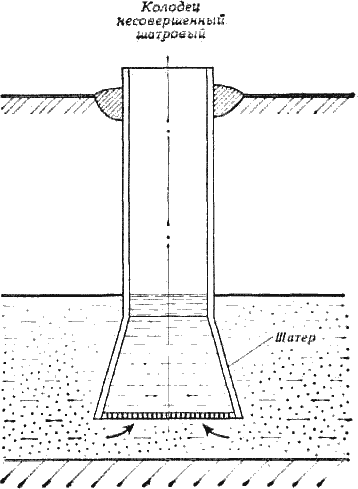

Рис. 3. Несовершенный шатровый колодец

Если водоносный пласт сильно разжижен (плывун), а приток воды обильный, устраивают дощатое дно со щелями или просверленными отверстиями. Фильтр из щебня или гравия в этом случае насыпают сверху на доски.

Оголовок колодца должен возвышаться на 0,6–0,8 м над уровнем земли. Вокруг колодца необходимо сделать глиняный замок шириной 0,5 м и глубиной 1–1,5 м и желательно железобетонную отмостку, что предохранит колодец от отекания в него грязной воды с поверхности земли.

Крепление шахты колодца делают из дерева, бетона, железобетона, кирпича и естественного камня. Выполнить крепление можно тремя способами: возведением крепления со дна готовой шахты (при опасности обвалов грунта эту работу необходимо производить только с временным креплением стенок шахты), наращиванием крепления сверху (опускное крепление), наращиванием снизу.
