Водоподъемники из трубчатых колодцев

Проще всего поднять воду из трубчатого колодца с помощью электрического вибрационного насоса. Такие насосы для использования в быту в довольно широком ассортименте выпускает в настоящее время отечественная промышленность: «Малыш», «Ручеек», «Удалец», «Родничок» и др. Все они работают от однофазной сети переменного тока напряжением 220 В, находятся всегда в погруженном состоянии и при грамотной эксплуатации служат длительное время. Особенности установки их в скважину описаны в прилагаемых инструкциях заводов-изготовителей. Сложнее дело обстоит, когда диаметр обсадной трубы мал и не позволяет использовать такие насосы. В этом случае при глубине более 7 м придется применить погружной плунжерный насос с рычажным приводом (ручным или механическим). Возможно также использование специального устройства — эрлифта.

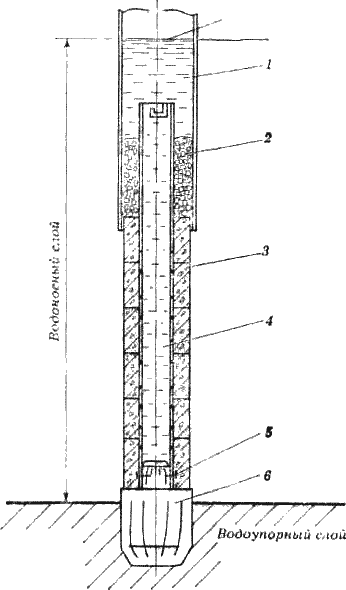

Рис. 41. Фильтр из крупнопористого бетона на внутреннем каркасе с засыпным гравийным сальником: 1 — резервуар; 2 — гравийный сальник; 3 — фильтрующий блок; 4 — каркас с отверстиями; 5 — гвоздь; 6 — пробка

Плунжерные глубинные насосы выпускаются нашей промышленностью. Так, Бийский машиностроительный завод оборудования животноводческих ферм производит глубинный насос НГ-1, который имеет производительность 15 л/мин и глубину подъема воды 30 м. Присоединительный размер колонны труб — 1,25 дюйма. Приобрести такой насос в магазине трудно, но зато можно сделать его своими руками. Хотя к токарю все же придется обратиться за помощью.

Из трубчатого колодца небольшого диаметра, в который вибрационный бытовой насос не проходит, можно поднять воду с помощью воздушного подъемника — эрлифта. По конструкции эрлифты сравнительно просты, они не имеют движущихся частей, как у других насосов, и поэтому не боятся абразивного воздействия песка со дна колодца, в промышленных установках поднимают воду из скважин значительной глубины — до 500 м и более.

Принцип работы эрлифта состоит в следующем. Если в нижнюю часть трубы, опущенной в воду, вводить воздух под достаточным давлением, то образовавшаяся в трубе воздушная эмульсия (смесь воды и пузырьков воздуха) будет подниматься благодаря разности удельных масс эмульсии в трубе и воды в скважине. Естественно, что эмульсия тем легче, чем в ней больше пузырьков воздуха.

Различают эрлифты нагнетательные и всасывающие. У нагнетательного эрлифта в трубу, опущенную в скважину и заглубленную под уровень воды, подводят сжатый воздух от компрессора. Образующаяся эмульсия поднимается на поверхность в бак, где воздух выходит из эмульсии, а вода накапливается.

У всасывающего эрлифта труба опускается немного ниже уровня воды в колодце. Внизу в подъемную трубу воздух попадает из атмосферы в результате разрежения в трубе, создаваемого вакуум-насосом. В этом случае атмосферный воздух также смешивается с водой и в виде эмульсии поднимается на поверхность земли.

Конкретные рекомендации по конструкции эрлифта давать нельзя, так как многое здесь зависит от местных условий. Заметим еще, что если в скважину подается (или из скважины отсасывается) недостаточное количество воздуха, то эрлифт вовсе не подает воду или подает ее с перерывами.

Вы ознакомились с различными вариантами колодцев и технологиями их изготовления. Успехов вам, чистой и вкусной воды!
