Водоприемная часть трубчатого колодца

Конструкция водоприемной части трубчатого колодца зависит от строения водоносного слоя. Если у нижнего обреза обсадной трубы желонкой удается выработать полость, которая заполняется притекающей водой и со временем не затягивается, то лучшего по следует и желать: можно обойтись без фильтра. Когда же водоносный слой представляет собой песок-плывун и скважина затягивается песком, несмотря на чистку желонкой, фильтр нужен.

Существует довольно много конструкций различных фильтров, но в самодельных трубчатых колодцах обычно применяют наиболее простые сетчатые фильтры, (рис. 39).

Рис. 39. Сетчатый фильтр: 1 — штыковая муфта; 2 — сальник; 3 — отверстия; 4 — проволока; 5 — сетка; 6 — отстойник; 7 — пробка

В настоящее время промышленность выпускает большой ассортимент проволочных тканых фильтровых сеток (ГОСТ 2765–75). По форме ячеек в свету различают сетки с квадратными, прямоугольными и пулевыми ячейками. По размерам ячеек для нашей цели наиболее пригодны мельчайшие — с площадью ячеек в свету 0,025–0,25 мм² и мелкие — с площадью ячеек в свету 0,25–1 мм². Переплетение проволок сетки может быть полотняным и саржевым. У сеток с нулевыми ячейками проволоки основы (проходящие вдоль полотна сетки) находятся на определенном расстоянии друг от друга, а более тонкие проволоки утка (проходящие поперек полотна сетки) расположены вплотную друг к другу. Благодаря такому переплетению ячейки в свету отсутствуют. Для трубчатого колодца годятся сетки из меди, латуни, фосфористой бронзы, молибдена, никеля и др. Сетку из нержавеющей стали можно снять со старой стиральной машины.

Какая сетка наиболее пригодна в определенных местных условиях, можно сказать, только выяснив зернистость водоносного слоя. Во многих случаях предпочтение отдают сетке с нулевыми ячейками, поскольку вода здесь проходит через зазоры в виде щелей и такие фильтры меньше засоряются. Если для фильтра не удастся найти подходящую трубу из нержавеющего материала, ее можно свернуть из листа. У такой трубы появляются даже некоторые преимущества, так как отверстия, выполненные в листе, легко очистить с обратной стороны (внутренней) от заусенцев, образующихся при сверлении.

На перфорированную часть трубы наматывают проволоку с зазором между витками 1,5–2 мм. Проволока нужна для того, чтобы приподнять сетку над трубой и увеличить этим так называемую скважность фильтра, то есть его пропускную способность для воды. Проволоку приваривают или припаивают (лучше твердым припоем) к трубе по концам и в нескольких местах посредине.

Сетку закрепляют на трубе поверх проволоки сваркой, пайкой или сшивкой. Если сетку закрепляют сваркой или пайкой, то сначала прикрепляют один край сетки, затем натягивают ее на трубу и закрепляют второй край. Сшивку производят следующим образом. Перед обтяжкой измеряют окружность трубы, и сетку отрезают с припуском для заправки концов. Концы сетки загибают внутрь, а в места изгиба вставляют проволочные стержни диаметром 2,5–3 мм. Эти стержни предохраняют сетку от разрыва при стягивании ее краев. Сетку сшивают проволокой. Верхнюю и нижнюю кромки сетки приваривают или припаивают к трубе.

Ниже фильтра водоприемная часть должна иметь глухой резервуар, который будет служить сборником песка и ила, прошедших через фильтр. Не нужно стремиться, чтобы фильтр задерживал мельчайшие фракции песка. Пусть они проходит через фильтр и затем либо вынесутся потоком воды на поверхность при откачке, либо осядут в отстойнике. В этом случае в водоносной породе образуется вокруг фильтра слой из более крупных частиц песка или гравия, которые сами будут играть роль естественного фильтра.

В обсадную трубу фильтр вставляют с помощью штанги, которую нижним концом с поперечными выступами заводят в штыковую муфту фильтра. Затем, удерживая штангой фильтр, приподнимают обсадную трубу лебедкой или домкратами. Эта операция называется «обнажение фильтра». Для напорной, артезианской воды между фильтром и обсадной трубой устанавливают сальник из резины пли пенькового просмоленного шнура. После обнажения фильтра штангу поворотом выводят из штыковой муфты и вытаскивают на поверхность.

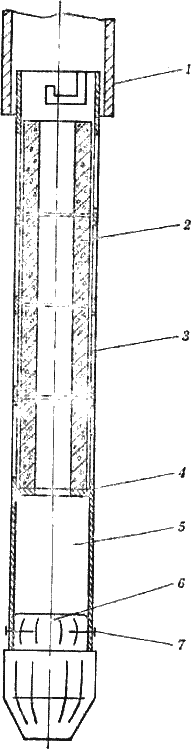

Рис. 40. Фильтр из крупнопористого бетона с наружным стальным каркасом: 1 — обсадная труба; 2 — фильтрующий блок; 3 — каркас с окнами; 4 — опора; 5 — отстойник; 6 — пробка; 7 — гвоздь

Фильтр для трубчатого колодца, когда диаметр его не слишком мал, легко сделать также из крупнопористого бетона (рис.40).

Размеры зерен гравия или щебня для крупнопористого бетона подбирают в зависимости от крупности зерен песка водоносного слоя: соотношение ото примерно равно 10:1. Дозировка цемента, воды и технология работы с крупнопористым бетоном описаны выше. Фильтр из крупнопористого бетона делают в виде трубчатых блоков длиной 200–400 мм и толщиной стенки 30–35 мм. Блоки устанавливают в трубчатый каркас с окнами и по торцам скрепляют цементным раствором. Через сутки фильтр можно опускать в скважину. Фильтр из крупнопористого бетона можно смонтировать и на внутреннем перфорированном каркасе (рис. 41). В последнем случае всю колонну бетонных блоков устанавливают на деревянной пробке. Если по какой-то причине произойдет коррозия связующего и сцепление между зернами гравия нарушится, фильтр этой конструкции превращается в засыпной гравийный. При достаточной мощности водоносного слоя и значительном дебите скважины целесообразно гравийный фильтр разместить ниже статического уровня воды, а сальник сделать засыпным, гравийным. Тогда в полости обсадной трубы над фильтром образуется большее пространство для насоса.

Иногда может оказаться достаточным и простейший фильтр из мелкого щебня или гравия с притоком воды через дно, как у несовершенного шахтного колодца. При неудаче такой фильтр легко извлечь желонкой.
