Ручное ударно-вращательное бурение скважин

Ручное бурение скважин на воду как промышленный способ применялось еще сравнительно недавно. Да и теперь оно возможно в тех местах, куда трудно доставить буровую технику. Ручным ударно-вращательным бурением, используя только мускульную силу человека, проходят скважины наибольшим диаметром 200–250 мм и глубиной до 70 м, а в отдельных случаях — и до 100 м. Проходку скважины ударно-вращательным бурением ведут вращением различных буров, а в твердых и сыпуче-плывучих породах — долблением специальными долотами и стаканами. Эти буровые инструменты подсоединяют к стержням — буровым штангам, которые соответственно вращают руками или попеременно поднимают и сбрасывают в забой. Отсюда и название способа проходки «ручное ударно-вращательное бурение».

Для проходки пластичных пород (глины и смеси глин с песками) наиболее приспособленным инструментом являются ложковые буры (ложки). Ложка — это полуцилиндр, свернутый из листовой стали, например Ст. 3, с левой отогнутой режущей кромкой (если смотреть сверху). Порода в полости полуцилиндра удерживается сжатием и прилипанием, поэтому продольная щель между кромками для более сыпучих пород должна быть более узкой. Ложка забирает породу вертикальной и нижней режущими кромками. Нижнюю часть ложки устраивают по-разному. Для самодельного исполнения наиболее доступны следующие варианты (рис. 20): низ ложки выполнен ковшеобразным резцом; низ ложки с левой стороны сделан в виде резца, а с правой — в виде поперечного выступа, причем между этими отгибами можно пропустить сверло по металлу и приварить его к телу ложки. И то и другое несложно выполнить, если есть возможность нагреть металл до пластичного состояния. Ложку можно также сделать из трубы подходящего диаметра и использовать ее даже без термического упрочнения режущих кромок. Существенной особенностью ложковых буров является то, что их корытообразный корпус обычно смещают на некоторое расстояние от оси вращения. Так, у бура со сверлом ось нижнего сверла и ось вращения штанги должны совпадать, а ось тела ложки следует сместить на расстояние е (эксцентриситет), равное 10–15 мм. Такой ложковый бур, вращаясь в скважине, своей продольной режущей кромкой будет вырабатывать в породе скважину большего диаметра по сравнению с диаметром ложки. Подобное уширение скважины необходимо для прохода обсадных труб, внутренний диаметр которых в большинстве случаев приходится брать больше наружного диаметра ложки. Объясняется это тем, что при опасности обвалов стенок скважины бурение и закрепление скважины обсадной трубой ведут одновременно, и ложка должна при этом проходить в обсадную трубу.

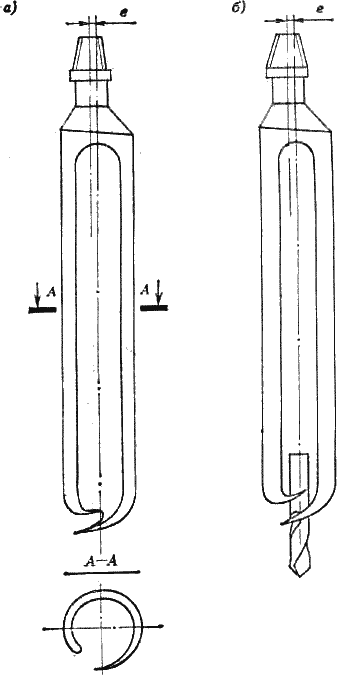

Рис. 20. Ложковые буры: а — с ковшеобразным резцом; б — с отгибами и сверлом

Порода, которую ложка забирает в забое скважины, извлекается на поверхность вместе с инструментом. За одну забурку ложкой обычно углубляют скважину на 30–40 см.

Иногда самодельный буровой инструмент делают в виде простого бурава — стального диска с вырезанным узким сектором и отогнутыми кромками. Конечно, можно что-то сделать и таким буром в пластичных, необваливающихся породах. Однако он очень легко уходит в сторону, вызывая часто недопустимое искривление ствола скважины. Если еще с этим как-то можно бороться установкой выше бура центрирующего пояска, то об уширении скважины для обсадной трубы в данном случае не может быть и речи.

Рис. 21. Змеевиковый бур

Для бурения плотных глин и суглинков применяют змеевиковый бур (змеевик), напоминающий бурав по дереву (рис. 21). Нижнее режущее лезвие змеевика имеет форму ласточкина хвоста и должно закаливаться. Змеевик действует подобно штопору: вращаясь, он ввинчивается в породу. При подъеме бура порода удерживается на его винтовых лопастях. Змеевик во время работы приподнимают на несколько сантиметров через каждые 1,5–2 оборота буровых штанг для отрыва от основного массива породы. В противном случае усилие подъема будет очень велико и штанги можно порвать.

Изготовить самому такой змеевик трудно, поэтому в самодеятельном бурении вместо него с успехом используют отрезки винтовых шнеков от сельхозмашин. Для этого берут часть шнека с 3–4 витками, снизу приваривают сверло по металлу (или просто конический штырь) для центрирования бура в забое, а сверху — отрезок трубы для соединения со штангами. Хорошие результаты получают, приспосабливая для бурения плотных глин и суглинков рыболовные ледовые буры.

Для проходки твердых пород и валунно-галечниковых отложений служат буровые долота. При необходимости их также делают эксцентричными по отношению к оси шейки, чтобы вырабатывать уширенную скважину, доступную для прохода обсадной трубы. Долота изготавливают из закаливающихся сталей У10, 45, 65Г, 40ХН п др.) и закаливают до твердости зубила на высоту не более 25 мм. В зависимости от крепости проходимых пород лезвие долот должно иметь различный угол заострения. Для проходки относительно мягких пород угол заострения (двугранный угол) — 70–80°, для твердых пород и валунно-галечниковых отложений — 110–130°.

Долота имеют разную форму применительно к различным по буримости породам (рис. 22). Бурение не очень твердых пород ведут зубильным (плоским долотом), более твердых — двутавровым и с Z-образным лезвием. Для бурения твердых трещиноватых пород служит крестовое долото, у которого два лезвия пересекаются под прямым углом, — это препятствует его заклиниванию в трещине. Скругляющее долото применяют также для проходки твердых пород, оно обеспечивает более правильную округлость скважины и дает хорошие результаты при проходке трещиноватых пород и валунно-галечниковых отложений. Эксцентричное долото разрабатывает скважины большего диаметра, чем размер лезвия. Для раздробления небольших валунов или отодвигания их в сторону в забое применяют долото в форме клина — пирамидальное долото.

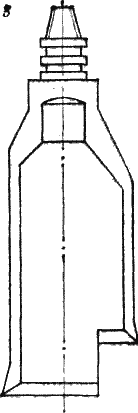

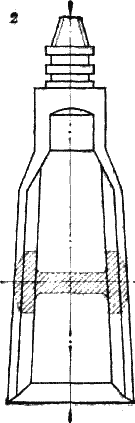

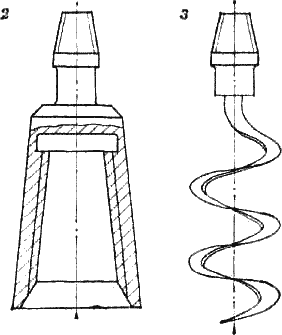

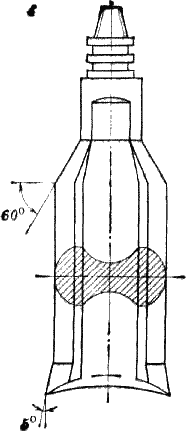

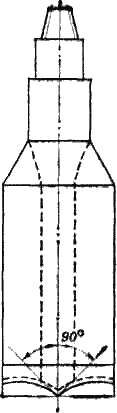

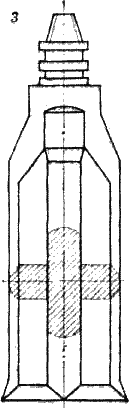

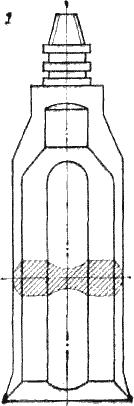

Рис. 22. Буровые долота: 1 — зубильное (плоское); 2 — двутавровое; 3 — крестовое; 4 — скругляющее; 5 — эксцентричное; 6 — пирамидальное

Сделать самому в домашних условиях долота классической формы, представленные на рис. 22, чрезвычайно сложно. Изготовляют их ковкой в штампах из цельной заготовки, сварка категорически запрещается, так как при сварке закаливающихся сталей шов в обычных условиях получается хрупким. Для изготовления таких долот необходимы: кузнечно-прессовое тяжелое оборудование, закрытые печи с восстановительной атмосферой, специальная технологическая оснастка и т. п. Кузнецы, работающие в настоящее время вручную еще в некоторых ремонтных мастерских, неспособны сделать такие долота из-за невозможности прогреть массивную заготовку в открытом горне и невозможности удержать ее раскаленную в клещах из-за большой массы. Например, наименьшее плоское долото с длиной лезвия 148 мм имеет массу 42 кг. Поэтому форму долот надо воспринимать как «информацию к размышлению» при конструировании самодельных аналогов.

Итак, возникает проблема. Решить ее можно следующим образом: либо фрезеровать долото из цельной заготовки (такую возможность имеет далеко не каждый); либо все же попытаться сварить долото из мягкой стали (имея в виду его непродолжительную работу) с твердосплавной наплавкой режущих кромок, либо сделать долото составным, то есть корпус сварить из мягкой стали, а режущую часть набрать из таких стальных зубильных лезвий, которые кузнец смог бы прогреть, вручную отковать и закалить.

На рис. 23 показаны составные долота, способные разрабатывать скважину диаметром 250 мм. Все долота сделаны в основном своими руками, опробованы на практике (поработали они основательно), показав хорошие результаты.

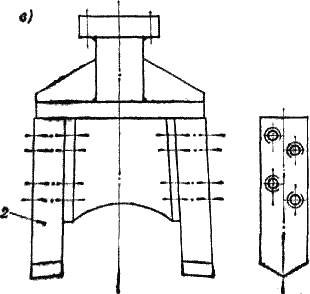

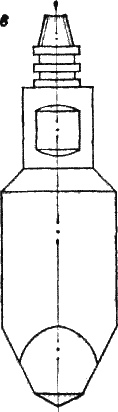

Рис. 23. Составные долота: 1 — клин; 2 — вставное лезвие; 3 — заклепка

Корпус долота (а) вырезали кислородным резаком из стальной пластины толщиной 40 мм. Механической обработке его не подвергали, кроме незначительной зачистки на наждаке. К корпусу сверху приварена электросваркой шейка для соединения со штангами. Снизу просверлены 4 глухих отверстия диаметром 20 мм для вставных зубильных лезвий и 4 сквозных боковых отверстия диаметром 12 мм для цилиндрических клиньев, закрепляющих зубильные лезвия (аналогичными цилиндрическими клиньями закрепляются, например, шатуны у велосипеда). Зубильные лезвия были откованы кузнецом из заготовок (инструментальная сталь У10), предварительно выточенных на токарном станке. После ковки и закалки зубильные лезвия были заточены, на хвостовиках напильником сделаны лыски. Затем лезвия закрепили в отверстиях цилиндрическими клиньями, нарезанными из стального прутка диаметром 12 мм. Клиновые лыски на этих деталях также сделали напильником. Вставные зубильные лезвия можно отковать не из точеных заготовок, а, к примеру, из изношенных пальцев тракторных гусениц. Смонтировать зубильные лезвия в корпусе также можно по-разному — в линию, крестообразно, змейкой и др., приблизив форму долот к вышеописанным классическим образцам. Все это, понятно, легко сделать в одном корпусе, меняя только зубильные лезвия.

Лезвия долота (б) изготовили из куска листовой рессоры, которую обрезали кислородным резаком в размер, отпустили, просверлили отверстия и установили на заклепках в корпус, подготовленный сваркой из нарубленных стальных пластин. Клепка горячая.

Для долота (в) в качестве лезвий использовали обрезки отличной стали от гильотинных ножниц для рубки листового металла. Толщина обрезков 36 мм, поэтому вставные долота получились очень «мощными» и показали хорошие результаты при проходке валунно-галечниковых отложений. Форма этого долота в какой-то мере воспроизводит классическое скругляющее долото.

Как видим, во всех случаях соединение лезвий, сделанных из закаливающихся сталей, с корпусом из стали, не способной к закалке, выполнено клиньями, заклепками, болтами, но только не сваркой, которая бы дала хрупкий шов.

Конечно, у самодельных составных долот, да еще изготовленных с применением сварки, ресурс работы и производительность будут меньше, но уж тут, как говорится, не до жиру… Тем более что задача самодеятельного бурильщика сделать только одну свою скважину, а для этого составного долота должно хватить. Во всяком случае, в практике автора вставные лезвия тупились, по поломок но было. Кстати, по старым инструкциям при каждом поднятии долота из забоя на поверхность его нужно тщательно осматривать, своевременно производить заточку и т. д.

Заметим, что если в породе много валунов, может оказаться легче поднять их на поверхность, чем дробить в забое. На этот счет самодеятельными бурильщиками придумано немало хитроумных устройств: различные «пауки», вилки с тремя-четырьмя стальными зубьями и др. Автор при глубине до 10 м применял сачок — овальный стальной пруток с мешком (пруток приварен к штанге) и «гарпун» — заостренный стальной стержень с приваренной на конце под углом острой пластинкой. Вылавливали валуны так: «гарпуном» валун выворачивали из окружающего плотного суглинка, предварительно размоченного водой, и закатывали в сачок.

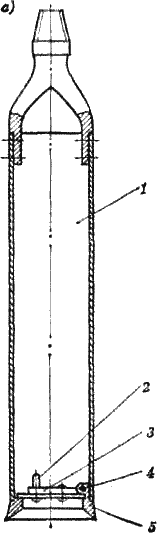

Рис. 24. Желонки: а — с плоским клапаном: б — с шариковым клапаном; 1 — труба; 2 — отбивной штифт; 3 — клапан; 4 — ось; 5 — башмак; 6 — ограничитель

Для бурения пород рыхлых, сыпучих, обломочных (пески, гравий, галечник, ил), пород, наполненных водой, а также для чистки скважины после работы долотом применяют инструмент, называемый желонкой. Последняя представляет собой: отрезок трубы длиной 2–3 м, иногда до 4 м, снабженной внизу башмаком с клапаном, а вверху — устройством для соединения со штангами (рис. 24). Клапан обычно делается плоским из стальной пластины с уплотнением резиной, кожей или без него. В желонках небольшого диаметра применяют шариковый клапан. При сбрасывании в забой башмак желонки врезается в породу, которая приподнимает клапан и входит в трубу. Когда желонку поднимают, клапан закрывается и удерживает набранную породу. После заполнения породой желонку извлекают на поверхность и очищают, поворачивая ее для этого вверх клапаном с помощью специального устройства, позволяющего не отсоединять желонку от штанги. Бурильщику, который впервые «изобретает» желонку из случайных материалов, порекомендуем не гнаться за производительностью и сделать общую высоту желонки поменьше, скажем, около 1 м, и с боковым окном (рис. 25), чтобы можно было рукой дотянуться до клапана. Через это окно можно ее и чистить не переворачивая. Косынки и конус в верхней части желонки предназначены для того, чтобы при подъеме не зацепить желонку за обсадную трубу.

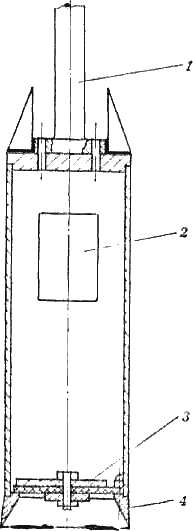

Рис. 25. Самодельная желонка: 1 — ударная штанга; 2 — окно; 3 — клапан; 4 — башмак

В качестве буровых штанг для неглубокого бурения (до 25 м) вполне достаточными по прочности являются газовые трубы внутренним диаметром 33 мм (применяют также трубы диаметром 42 и 48 мм). Длина труб отдельных звеньев штанги — 5 м. Отбирая трубы для штанг, надо внимательно осмотреть сварные швы. Если швы плохо проварены, то во время бурения при скручивающих нагрузках они легко расходятся.

Обычные водопроводные или газовые муфты для соединения штанг нежелательны из-за недостаточных прочности и длины. Для соединения буровых штанг лучше изготовить специальные муфты большей длины, бочкообразной формы и с гладкими концевыми внутренними проточками, в которые концы свинчиваемых штанг должны плотно заходить своими ненарезанными частями (рис. 26). Последнее делается для того, чтобы уменьшить опасные изгибающие нагрузки в концевых сечениях штанг, ослабленных резьбой. Конечно, намного ускоряет процесс соединения-разъединения штанг коническая резьба. Однако сделать такую резьбу очень трудно, и если, что скорее всего, придется ограничиться цилиндрической резьбой, то нарезать ее на штангах надо на токарном станке или клуппом с направляющей втулкой, чтобы избежать перекоса резьбы. Штанги с перекошенной резьбой при свинчивании будут располагаться не соосно, что чревато большими неприятностями, поскольку приводит к вихлянию всей буровой колонны, особенно заметному при ее длине более 10 м.

Рис. 26. Муфта

В самодеятельном бурении применяют и другие способы соединения штанг: на фланцах, штифтами с помощью соединительных втулок или патрубков из труб меньшего диаметра. Однако оба эти способа не позволяют добиться надежного и соосного соединения штанг вследствие небольших погрешностей в установке фланцев на сварке и люфта во втулках. А устранить эти дефекты практически невозможно.

При подъеме и спуске штанг в скважину их развинчивают не по одному звену (колену), а по два или по три — «столбами», или «свечами». «Столбы» нельзя класть на землю, так как при подъеме с земли они гнутся. Их надо удерживать в вертикальном положении, прислонив к надежной опоре. В старину, если бурение производилось без вышки, назначением одного рабочего в буровой команде было удерживать «столбы» руками в вертикальном положении. Штанги в «свечах» можно соединять цилиндрическими резьбами, а для соединения «свечей» между собой очень хорошо применить конические.

Когда нет подходящих труб, штанги можно сделать из дерева с металлическими наконечниками, соединяя их внахлестку на болтах. В старинных руководствах эта конструкция описана как вполне реальная. Дерево для штанг: тонкослойная ель, лиственница, ясень, дуб. Деревянными штангами бурили на небольшую глубину при диаметре скважины до 3 дюймов только ударным способом.

При свинчивании-развинчивании штанги висят в скважине на подкладной вилке, опираясь на нее муфтой, для этой же цели, а также для подъема и спуска штанг в скважину служит фарштуль (рис. 27). Фарштуль состоит из серьги, надетой своими ушками на цапфы массивной траверсы с вырезом посредине для пропуска рабочих штанг. Вырез закрывается откидной щеколдой (собачкой, заградительной планкой или шпилькой). Штанга, заведенная в фарштуль, садится муфтой на края выреза траверсы.

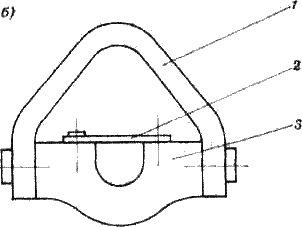

Рис. 27. Принадлежности для штанг: а — подкладная вилка; б — фарштуль; 1 — серьга; 2 — щеколда; 3 — траверса

Вращательное движение штанг в скважине осуществляется с помощью накидного хомута, который может быть выполнен из дерева и стягиваться шпильками.

В процессе ударно-вращательного бурения, несмотря на все предосторожности, случаются неполадки и аварии, приводящие к тому, что из скважины приходится извлекать какие-то предметы. Для этого служит ловильный инструмент (рис. 28).

Рис. 28. Ловильный инструмент: 1 — винт (метчик); 2 — колокол; 3 — штопор; 4 — «счастливый» крюк

Чаще всего приходится вытаскивать из скважины оторвавшиеся штанги. Разрыв штанг происходит в первую очередь потому, что в домашних условиях для штанг часто используют случайные материалы, а также из-за неопытности бурильщика. Для вытаскивания оторвавшихся штанг применяют ловильный винт, или метчик, представляющий собой стальной закаленный винт конической формы, нижний конец которого свободно входит в отверстие штанг. Продольные канавки ловильного винта предназначаются для стружки, образующейся при прорезывании винтом стенок штанги трубок.

В тех случаях, когда отверстие оторвавшейся части замято и конец ловильного винта в него не входит, а также для вытаскивания оторвавшегося рабочего инструмента с шейкой из сплошного металла, используют ловильный колокол.

Аналогичные ловильные инструменты применяют и для обсадных труб.

Когда упущенная в скважину штанга имеет наверху муфту, для ее ловли применяют «счастливый» крюк, которым штангу подхватывают под муфту.

Для того чтобы из скважины вытащить упавший мелкий предмет, необходим ловильный штопор — спирально согнутая стальная пластина (полоса) с резьбовым хвостиком наверху. Штопор опускают в скважину на штангах, и при вращении он вместе с породой захватывает упавший предмет.

Для подъема тяжелой колонны штанг из глубоких шахт потребуется ворот или лебедка, а также опора для верхнего блока. Обычно в этом случае устанавливают буровую вышку (рис. 29), которая представляет собой треногу высотой 4,5–5 м с канатным блоком наверху. Через блок должна быть пропущена крепкая веревка или стальной трос, с помощью которых колонну штанг с инструментом и разбуренной породой можно было бы вытащить лебедкой или воротом на поверхность.

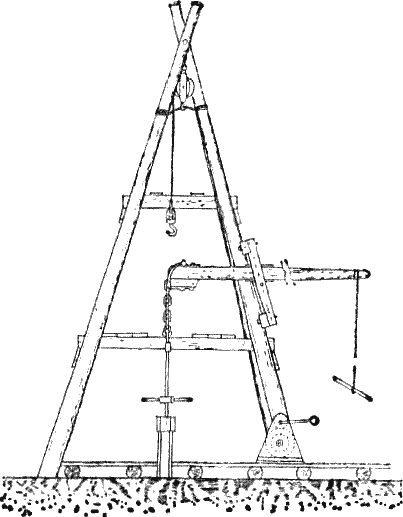

Рис. 29. Буровая вышка

При ударном бурении, когда инструмент со штангами поднимают на 1–1,5 м и сбрасывают в забой, для облегчения труда применяют балансир (рычаг 1-го рода) — деревянный брус или крепкую доску-шестидесятку. Чтобы долота разрабатывали круглую скважину, штанги с инструментом при каждом ударе поворачивают руками на некоторый угол. Поэтому к балансиру их подвешивают через штанговый вертлюг (рис. 30). Более совершенным устройством по сравнению с балансиром является специальная фрикционная лебедка, позволяющая осуществить удар в результате оттягивания каната.

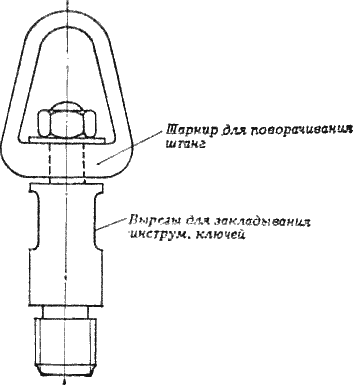

Рис. 30. Вертлюг

Одним из серьезных моментов при ударно-вращательном бурении является заложение скважины. Надо помнить, что вращательное бурение ложковыми бурами всегда связано с опасностью скручивания штанг. И эта опасность тем больше, чем глубже скважина. Если при этом скважина заложена не отвесно, а под некоторым углом, то к напряжениям скручивания добавляются еще напряжения от изгиба буровой колонны. Кроме того, всякая наклонная скважина имеет тенденцию с глубиной все более и более уходить от вертикали, что сильно затрудняет как само бурение, так и опускание (особенно!), а также подъем обсадных труб.

При наличии треноги заложение скважины производят подвешенным инструментом, чем и достигается нужная вертикальность. Если треноги нет и штанги удерживают руками, то для закладки скважины необходимы три человека: двое закручивают ложковый бур, а третий следит за вертикальностью штанги. Когда ложковый бур углубится в землю на половину его длины, его вынимают, очищают и опускают вновь, подлив в скважину воды, чтобы стенки скважины по осыпались, а обмуровывались. Затем скважину опять проверяют на вертикальность и т. д. Если вертикальность не получилась, скважину надо начать вновь.

Сухая порода плохо удерживается в ложковом буре, поэтому надо в скважину подливать воду — она играет также и роль смазки. При длине ложки 750 мм скважина при полном заполнении ложки разбуренной породой углубляется примерно на 350 мм.

Так как устье скважины в земле сильно разрабатывается, то, пройдя буром первые 3–4 м, следует обсадить скважину одним или двумя звеньями обсадной трубы. Это первое крепление скважины обычно происходит без затруднений. Обсадная труба должна иметь внизу режущий башмак (см. раздел «Обсадные трубы»), а вверху — патрубок, предохраняющий резьбу от занятия. В скважине обсадная труба должна висеть свободно на деревянном или стальном хомуте.

Крепление скважины обсадной трубой обусловлено следующими причинами. Пластичные породы, особенно глины, пройденные буром, имеют тенденцию набухать под воздействием воды или вспучиваться в скважину от давления верхних пластов. В результате просвет скважины сужается и затрудняет (или даже делает невозможным) спуск бурового инструмента. Когда же скважина прорезает неустойчивые породы (пески, гравий, гальку, рухляки и т. п.), она начинает засыпаться или заплывать этими породами. Неизбежным становится крепление скважины и в том случае, когда приходится переходить к долблению твердых пород долотами. Разбуренная при этом твердая порода в виде бурильной грязи отбирается небольшими порциями желонкой; скорость проходки скважины подчас измеряется сантиметрами в сутки.
